Panasonic JJM1A12 JJM1A12 relé motorového vozidla, 20 A

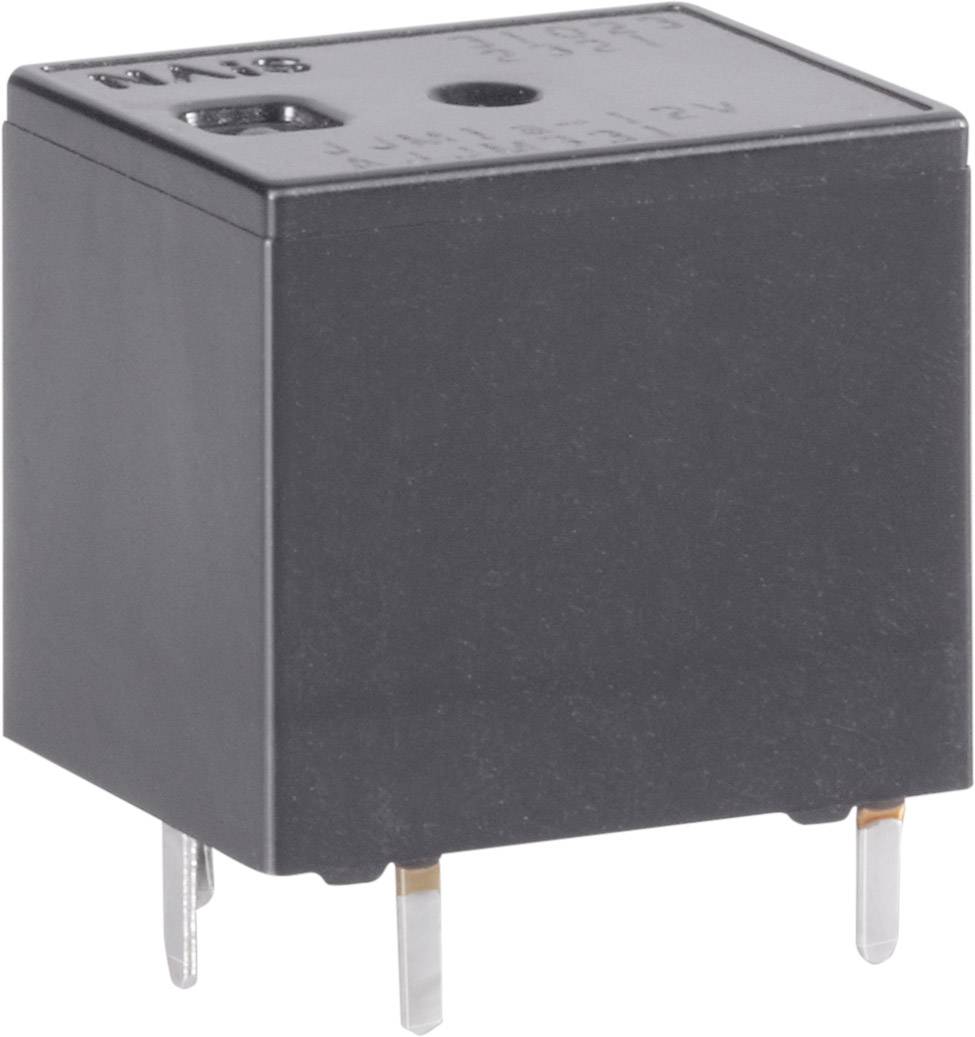

Štvorcové čierne elektronické relé so štyrmi kovovými vývodmi, používané v elektrických obvodoch.

Diagram elektronickej komponenty s rozmermi v milimetroch. Pohľad spredu a z boku zobrazuje rôzne rozmery. Poznámka dole vysvetľuje, že označený kontakt platí len pre Typ 1 Forma C.

Technický výkres obdĺžnikového komponentu s otvormi a rozmermi v milimetroch pre šírku, výšku a priemer otvorov.

Spínací symbol relé s tromi kontaktmi: COM, COIL, NO. Spínací kontakt je v pokojovom stave otvorený.

'Obvod s tromi tranzistormi. Hodnoty: 15,5 (810), 12 (412), 13,9 (546).'

1/5

Kategória výrobku

relé motorového vozidla

Menovité napätie cievky

12 V/DC

Typ kontaktu

1 spínací

Pripojenie

tlačené

Spínacie napätie (max.)

14 V/DC

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

46 Ks (Posledné kusy skladom)

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (3,08 € / kus)

3,08 €

bez DPH.

Nahlásiť právny incident

Technické parametre

Spínací prúd: 40 A Spínací prúd (min.): (Pri 12 V / DC) 1 A Výkon cievky: 640 mW

Kategória výrobku: relé motorového vozidla

Typ: JJM1A12

Vlastnosti: Bez upevňovacieho uholníka

Menovité napätie cievky: 12 V/DC

Typ kontaktu: 1 spínací

Materiál kontaktu: zliatina striebra

Pripojenie: tlačené

Spínacie napätie (max.): 14 V/DC

Spínací prúd (max.): 20 A

Zatvárací kontakt spínacieho prúdu (max.): 20 A

Odpor cievky: 225 Ω

Min. teplota: -40 °C

Max. teplota: +85 °C

Šírka: 12 mm

V: 13.9 mm

Dĺžka: 15.5 mm

Rozmer.: (d x š x v) 15.5 x 12 x 13.9 mm

Typ: JJM1A12

Na stiahnutie

Datasheet

Datasheet 504949 Panasonic JJM1A12 JJM1A12 relé motorového vozidla, 20 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 504949 Panasonic JJM1A12 JJM1A12 relé motorového vozidla, 20 A

Popis

Kompaktné, priestorovo úsporné automobilové relé s veľmi vysokým spínacím prúdom v uzavretom kryte. Použitie: komfortná elektronika, otvárač okien, centrálne zamykanie, klimatizácia, strešné okno, stierače, ventilátory, nastavenie vonkajšieho zrkadla, osvetlenie, kúrenie okna.

Tento text bol preložený strojovo.

Rady

Informácie o spínacom prúde sa týkajú maximálneho spínacieho prúdu. Podrobnejšie špecifikácie nájdete v rozsiahlej dokumentácii, ktorá je k dispozícii na stiahnutie zadarmo.
