Panasonic JJM2W12 JJM2W12 relé motorového vozidla, 12 A

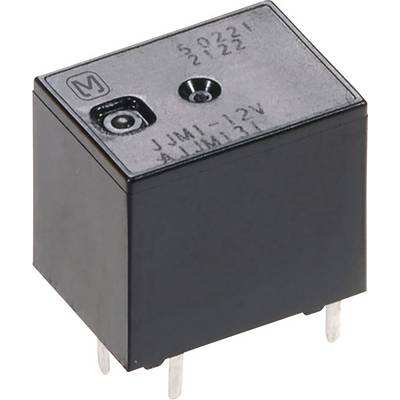

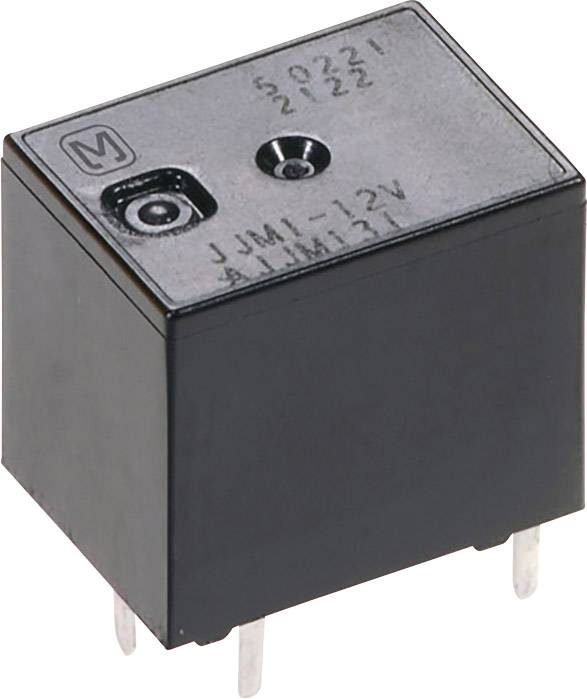

Čierne, obdĺžnikové relé s nápisom '50221 2122' a 'JJM1-12V ALJM131'. Má niekoľko kovových kolíkov na spodnej strane.

Ilustračný obrázok

Graf zobrazuje zakrivený priebeh s niekoľkými vyznačenými bodmi. Číselné hodnoty sú zobrazené pri každom bode.

Technický výkres obdĺžnikového komponentu so štvorcovými rohmi, viacerými otvormi a rozmermi v milimetroch.

Technický výkres elektrického komponentu s rozmermi v milimetroch. Hore: Pohľad spredu a z boku. Dole: Pohľad zhora.

Spínací symbol relé so cievkou ('COIL'), spoločným kontaktom ('COM') a dvoma prepínateľnými prípojkami ('N.O.' = Normálne otvorené).

1/5

Ilustračný obrázok

Kategória výrobku

relé motorového vozidla

Menovité napätie cievky

12 V/DC

Typ kontaktu

2 spínacie

Pripojenie

tlačené

Spínacie napätie (max.)

14 V/DC

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

85 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (4,06 € / kus)

4,06 €

bez DPH.

Nahlásiť právny incident

Technické parametre

Zapínací prúd: 40 A
Spínací prúd (min.): (pri 12 V/DC) 1 A
Výkon cievky: 1000mW

Kategória výrobku: relé motorového vozidla

Typ: JJM2W12

Vlastnosti: Bez upevňovacieho uholníka

Menovité napätie cievky: 12 V/DC

Typ kontaktu: 2 spínacie

Materiál kontaktu: zliatina striebra

Pripojenie: tlačené

Spínacie napätie (max.): 14 V/DC

Spínací prúd (max.): 12 A

Zatvárací kontakt spínacieho prúdu (max.): 12 A

Odpor cievky: 144 Ω

Mechanická životnosť: 1x10⁷

Min. teplota: -40 °C

Max. teplota: +85 °C

Šírka: 12 mm

V: 15.5 mm

Dĺžka: 13.9 mm

Rozmer.: (d x š x v) 13.9 x 12 x 15.5 mm

Typ: JJM2W12

Na stiahnutie

Datasheet

Datasheet 504976 Panasonic JJM2W12 JJM2W12 relé motorového vozidla, 12 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 504976 Panasonic JJM2W12 JJM2W12 relé motorového vozidla, 12 A

Popis

Malé dvojkontaktné automobilové relé s vysokým nábehovým prúdom v utesnenom kryte. Použitie: Komfortná elektronika, aplikácie autoalarmov.

Tento text bol preložený strojovo.

Rady

Informácie o spínacom prúde sa týkajú maximálneho spínacieho prúdu. Podrobnejšie špecifikácie nájdete v rozsiahlej dokumentácii, ktorá je k dispozícii na stiahnutie zadarmo.
