PCB terminal block MKDSP 10HV/ 2-10,16 1929517 Phoenix Contact

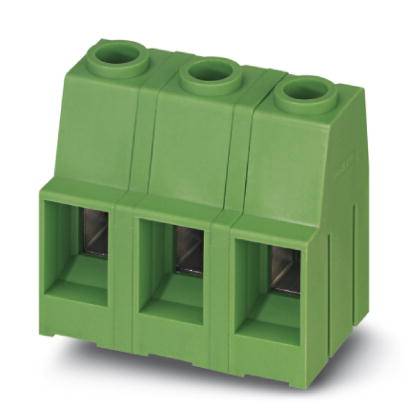

Zelený dvojpólový plastový svorkovnicový blok s kovovými kontaktmi pre elektrické obvody, zobrazený spredu.

Kategória výrobku

skrutkovacia svorka

Raster (rozteč)

10.16 mm

Počet kontaktov v rade

Pólov

Pripojenie

skrutková svorka

tlačené

Datasheety: (PDF)

Doručenie: Po 27. 7.

2 Set(y)

Množstevná cena (Set(y))

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (3,25 € / kus)

162,59 €

bez DPH.

Doprava zadarmo

Už len 2 Set(y) skladom!

Nahlásiť právny incident

Technické parametre

Typ: MKDSP 10HV/ 2-10,16

Kategória výrobku: skrutkovacia svorka

Vlastnosti: s ťahovým puzdrom

Raster (rozteč): 10.16 mm

Počet riadkov: 1

Počet kontaktov v rade: 2

Pólov: 2

Odolné voči vysokým teplotám: MKDSP

Dĺžka odizolace: 10 mm

Dĺžka izolácie (max.): 10 mm

Pripojenie: skrutková svorka
tlačené

Menovitý prúd: 76 A

Prierez flexibilné (min.): 0.50 mm²

Menovitý prúd - filter: 76 A

Prierez pevný (min.): 0.50 mm²

Flexibilné priemer (max.): 16.00 mm²

Pevný prierez (max.): 16.00 mm²

AWG min.: 20

Smer zástrčky: vodorovne k DPS

AWG max.: 6

Materiál kontaktu: pocínované

Materiál puzdra: polyamid 6.6

Farba: zelená

Ochrana drôtu: áno

Smer činnosti: kolmo k DPS

Číslo výrobcu: 1929517

Priemyslové balenie: áno

Obsah: 50 ks

Menovité napätie: 1000 V

Šírka: 35.80 mm

V: 22.00 mm

Dĺžka: 20.32 mm

Na stiahnutie

Datasheet

Datasheet 566949 PCB terminal block MKDSP 10HV/ 2-10,16 1929517 Phoenix Contact

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 566949 PCB terminal block MKDSP 10HV/ 2-10,16 1929517 Phoenix Contact

Popis

PCB terminal block, Nominal current: 76 A, Nom. voltage: 1000 V, Pitch: 10.16 mm, Number of positions: 2, Connection method: Screw connection, Mounting: Soldering, Conductor/PCB connection direction: 0 °, Color: green, The article can be aligned to create different nos. of positions! Equipment ratings in acc. with UL, for 600 V applications, are possible. The insulation requirements of the respective devices for PCB assembly must be observed for this purpose (e.g. UL 508, UL 840).
