PCE Instruments BIA600-SY-10-700 Merič konečné sily 0 - 700 N ISO
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (4 659,00 € / kus)
4 659,00 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity

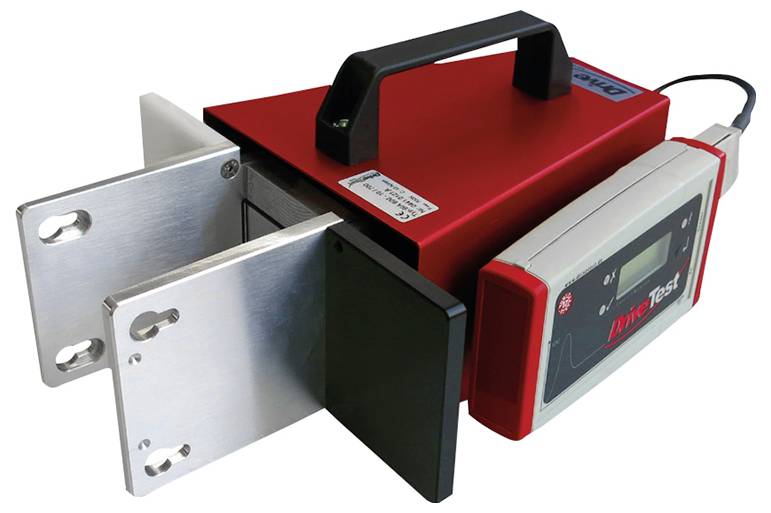

Dynamometer DriveTest BIA600
- Dynamometer / bezpečnosť pomocou merania uzatváracej sily
- Systém merania zatváracej sily dverí koľajových vozidiel
- Platné normy DIN EN 147522015 DIN EN 147522005 (voliteľné)
- Presné miery
- Robustné prevedenie
- Jednoduché použitie Ovládanie jedným tlačidlom alebo diaľkové ovládanie cez Microsoft® DLL
- Rozhranie alebo knižnica LabView National Instruments®
- Profesionálny PC softvér PinchPilot
- Dištančné podložky pre všetky šírky otvorov podľa EN 147522015
- Automatické nastavenie limitnej hodnoty pomocou detekcie vzdialenosti
- Kompletný rozsah dodávky všetkých komponentov v kvalitnom transportnom kufri
- Podpora riadenia veľkých flotíl
Technické parametre
- BIA600
- použitie sily na oboch stranách
- Rozsah merania 0 700 N
- Presnosť +/- 3N (0100N)
- +/- 3 % (> 100 N)
- Tuhost pružiny 10N/mm
- Šírka otvoru 90 mm
- Plocha 100 x 100 mm
- Tenzometrický mostík snímača sily
- Rozmery 320 x 250 x 110mm
- hmotnosť: 30 kg
- Zobrazovacie zariadenie SEB2
- Datalogger jednotka s LCD displejom a LED indikátormi stavu Sériové ovládacie tlačidlo
- rozhranie
- voliteľné meranie riadené PC
- Napájanie 9V batériou
- hodiny reálneho času
- Pamäť na 100 meraní
- senzor a rozhranie PC
- špičkové zobrazenie
- Zobrazenie hodnotenia OK/NOT OK

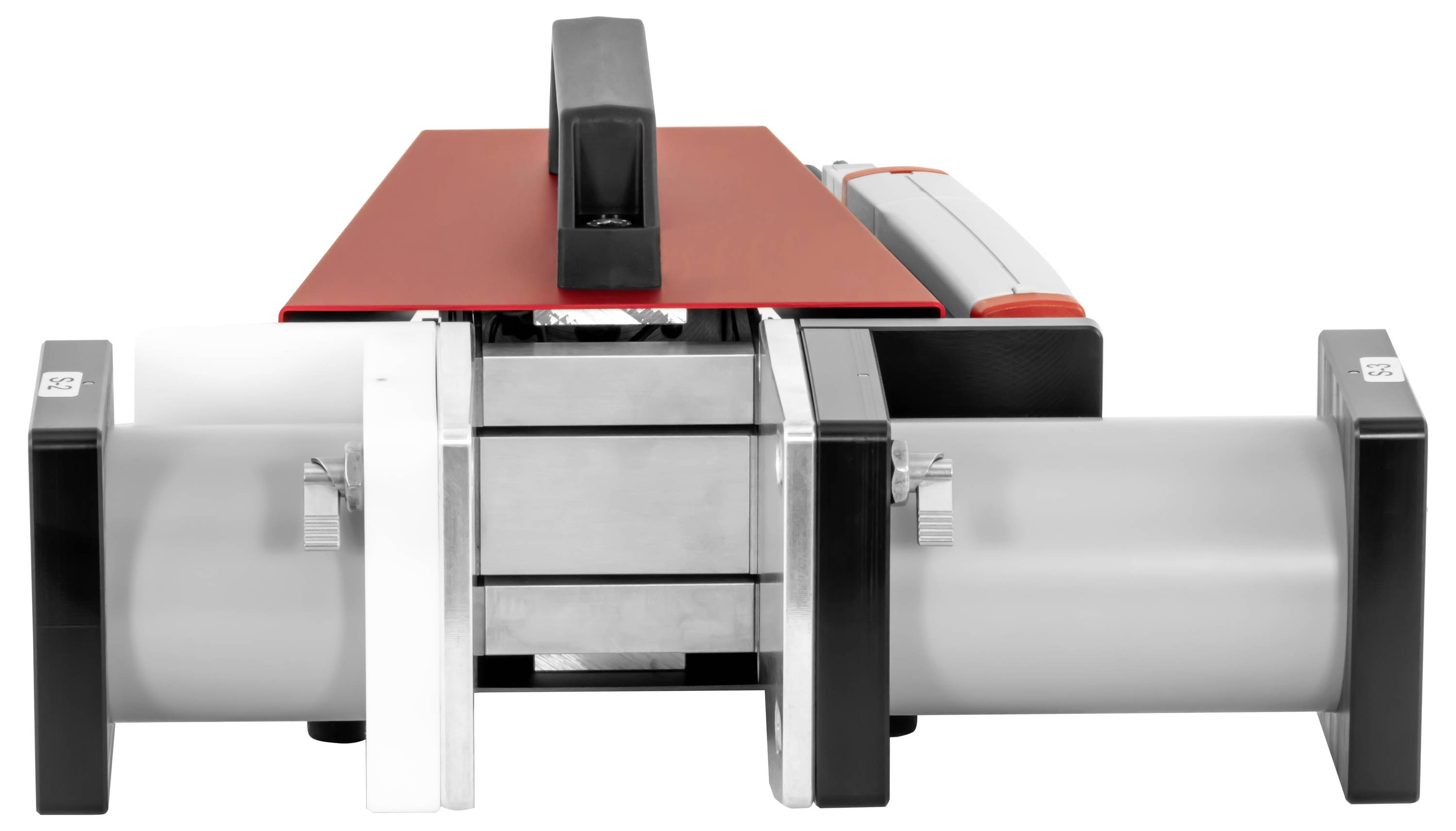

- rozpery
- Kompletná sada pre všetky šírky otvorov podľa EN 147522015
- Automatická detekcia použitých medzikusov
- Automatické nastavenie hraničnej hodnoty podľa šírky otvoru
- Jednoduché použitie, rýchla montáž bez náradia
- Robustná konštrukcia, nízka hmotnosť POM
- Spolu s BIA 600Sensor SEB2 v prenosnom kufríku
- PC vyhodnocovací softvér PinchPilot
- Viacjazyčné (DE EN IT FR ES)
- Grafické znázornenie krivky sily
- Výpočet charakteristických hodnôt relevantných pre normu
- Možné hodnotenie podľa rôznych smerníc
- Vlastná politika nastaviteľná
- výpis denníka
- Export údajov (Excel CSV PDF)
- Voliteľná identifikácia meracieho bodu
- Systémové požiadavky Softvér PinchPilot (pozri záložku Software/App)
- Kategória výrobku
Merič konečné sily
- Displej
LCD
- Rozsah merania sily (max.)
700 N
ISO
- Napájanie
9 V/DC
- Rozmer.
(d x š x v) 320 x 250 x 110 mm
- Hmotnosť
3000 g
- Rozlíšenie (sila)
1 N
- Základná presnosť (±)
3 %
- Rozsah merania sily
0 - 700 N
- Rozsah merania sily (min.)
0 N
- Frekvencia merania
250 Hz
- Šírka
250 mm
- V
110 mm
- Dĺžka
320 mm
- Rozhranie
RS-232C
USB
sériový
zásuvka USB 2.0 B
zástrčka USB 2.0 B
zástrčka USB 2.0 A
štvoržilový
interný USB 2.0 zástrčka 4-pólová
1 x RS485
1 x USB 2.0 Device
Zobraziť viac
Na stiahnutie
Datasheet
Datasheet 2813710 PCE Instruments BIA600-SY-10-700 Merič konečné sily 0 - 700 N ISO
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2813710 PCE Instruments BIA600-SY-10-700 Merič konečné sily 0 - 700 N ISO
Popis
Dynamometer je elektronické meracie zariadenie pre dvere koľajových vozidiel. Prepracovaný dizajn spája presnosť s praktickou robustnosťou a zaisťuje presné namerané hodnoty aj po rokoch používania v drsnom prostredí.
Pre cyklické merania na vozidlách s viacerými dverami je veľmi dôležitá rýchla a jednoduchá implementácia. Na tento účel bol vyvinutý softvér pre dynamometer, ktorý drasticky znižuje proces merania a námahu potrebnú na dokumentáciu. Len niekoľkými prevádzkovými krokmi je možné prevziať merania kompletného vozidla, vyhodnotiť ich v tabuľkovej alebo grafickej forme a následne vytlačiť ako správu.
Poskytujeme vhodné rozhrania (napr. Microsoft® DLL alebo National Instruments® LabVIEW) na integráciu do automatizovaného testovacieho postupu.
Tento text bol preložený strojovo.
Pre cyklické merania na vozidlách s viacerými dverami je veľmi dôležitá rýchla a jednoduchá implementácia. Na tento účel bol vyvinutý softvér pre dynamometer, ktorý drasticky znižuje proces merania a námahu potrebnú na dokumentáciu. Len niekoľkými prevádzkovými krokmi je možné prevziať merania kompletného vozidla, vyhodnotiť ich v tabuľkovej alebo grafickej forme a následne vytlačiť ako správu.
Poskytujeme vhodné rozhrania (napr. Microsoft® DLL alebo National Instruments® LabVIEW) na integráciu do automatizovaného testovacieho postupu.
Tento text bol preložený strojovo.
Prevedenie
- Platné normy DIN EN 147522015 DIN EN 147522005 (voliteľné)
- Presné miery
- Robustné prevedenie
- Jednoduché použitie Ovládanie jedným tlačidlom alebo diaľkové ovládanie cez Microsoft® DLL
- Rozhranie alebo knižnica LabView National Instruments®
- Profesionálny PC softvér PinchPilot
- Dištančné podložky pre všetky šírky otvorov podľa EN 147522015
- Automatické nastavenie limitnej hodnoty pomocou detekcie vzdialenosti
- Kompletný rozsah dodávky všetkých komponentov v kvalitnom transportnom kufríku
- Podpora riadenia veľkých flotíl
Rozsah dodávky
- 1 x dynamometer BIA600 vrátane prepojovacieho kábla
- 1 x zobrazovacie zariadenie SEB2 záznamová jednotka s LCD displejom a LED indikátormi stavu, ovládacie tlačidlo, sériové rozhranie
- 1x 9V batéria

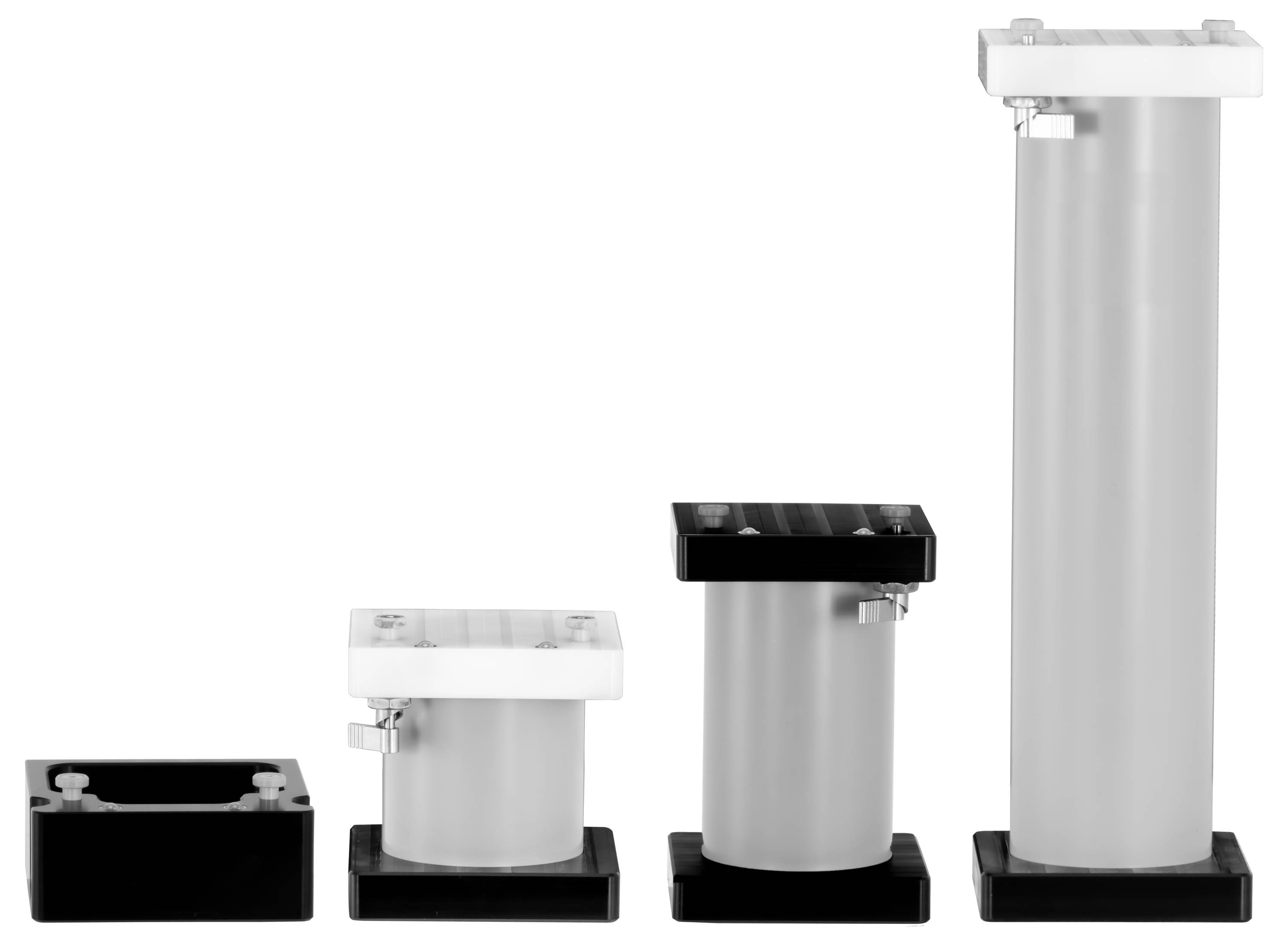

- 1 x rozpera (4 kusy) podľa EN 14752:2015
- 1 x transportný kufrík s penovou vložkou pre kompletný rozsah dodávky
- 1 x kábel na pripojenie k PC (USB)
- 1 x PC softvér PinchPilot, vhodný pre Windows XP, Vista, W7, W8, W10
- 1 * Používateľská príručka
- 1 x Certifikát o kalibrácii ISO
