PCE Instruments FM205-WI-SE-05-100 Merič konečné sily 0 - 150 N ISO
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
4 Ks
Počet
Celkom (1 899,00 € / kus)
1 899,00 €
s DPH
Doprava zadarmo
Už len 4 Ks skladom!
Hlavné benefity

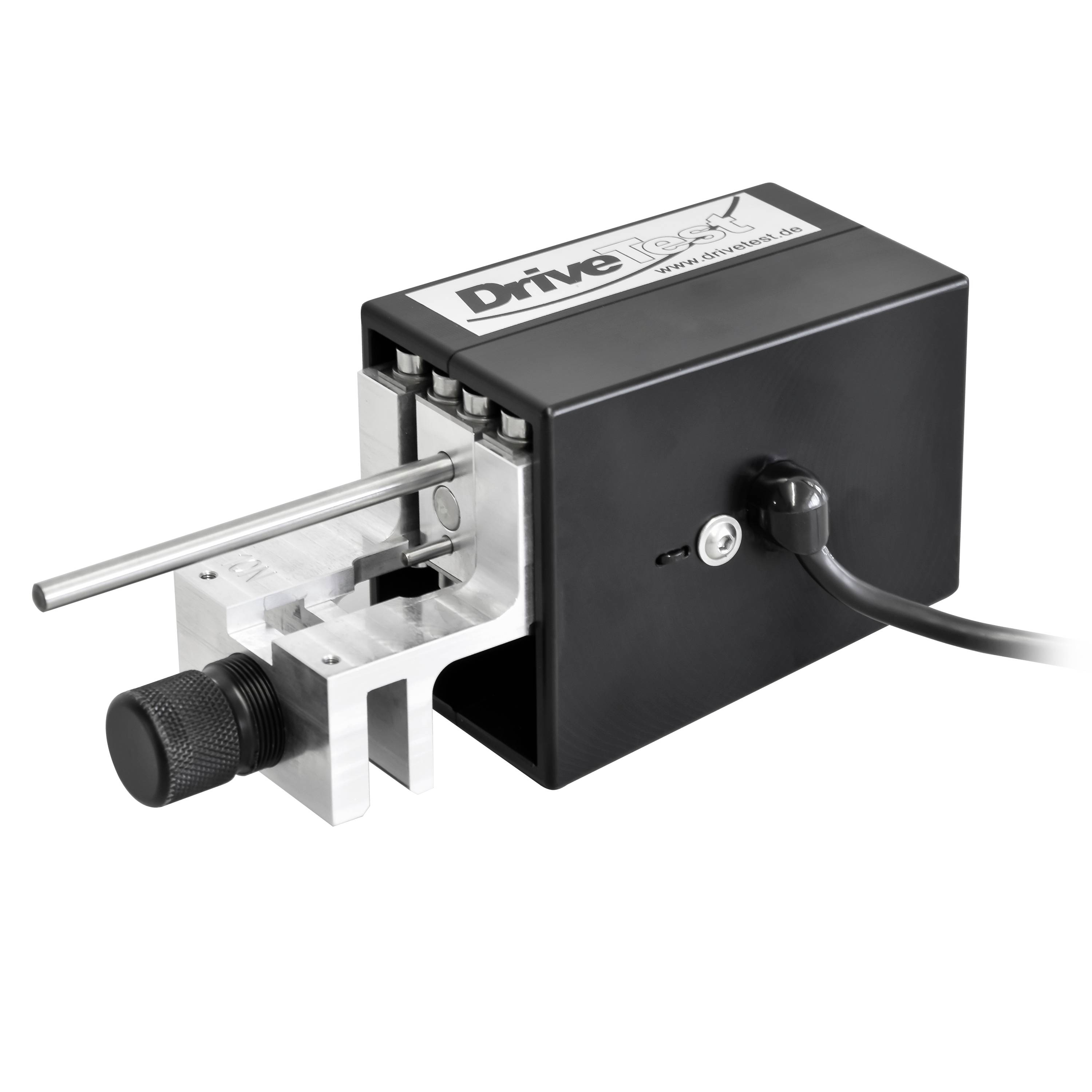

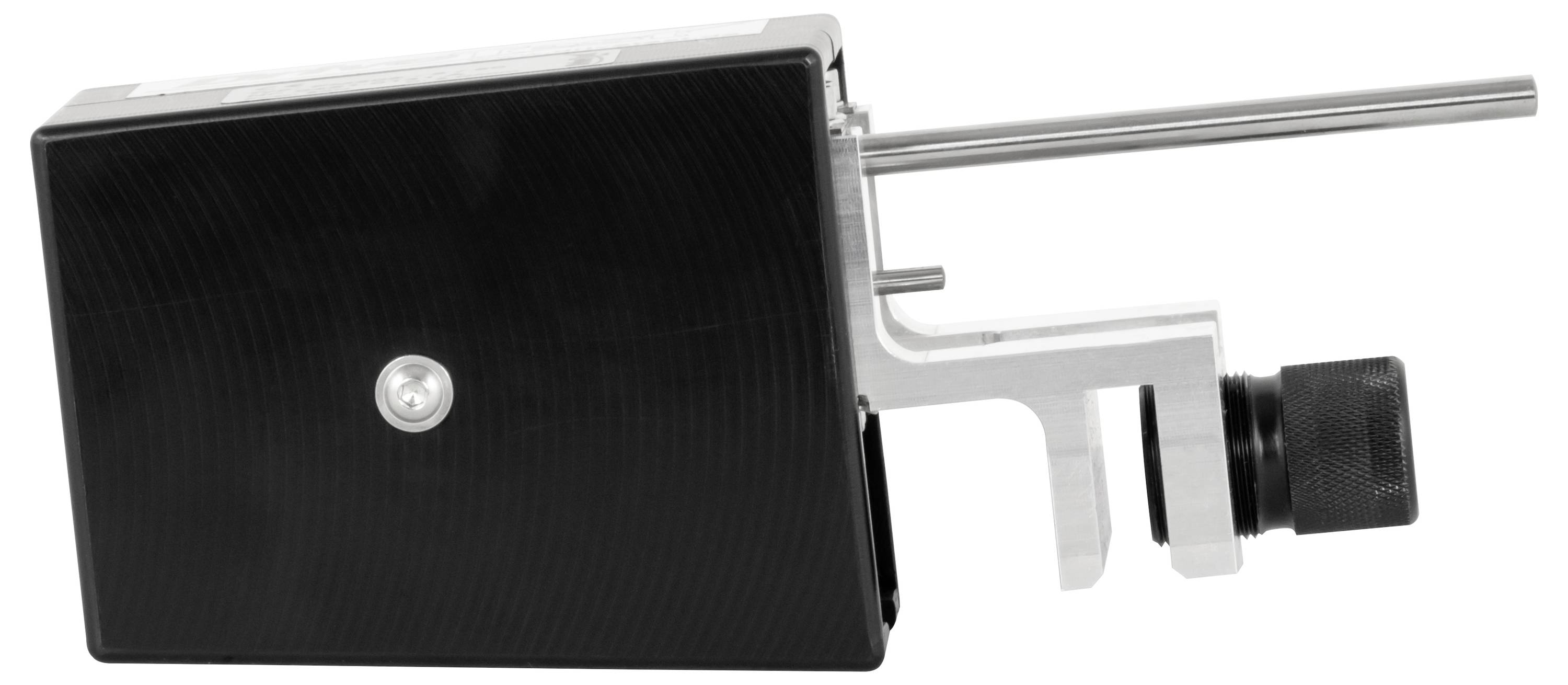

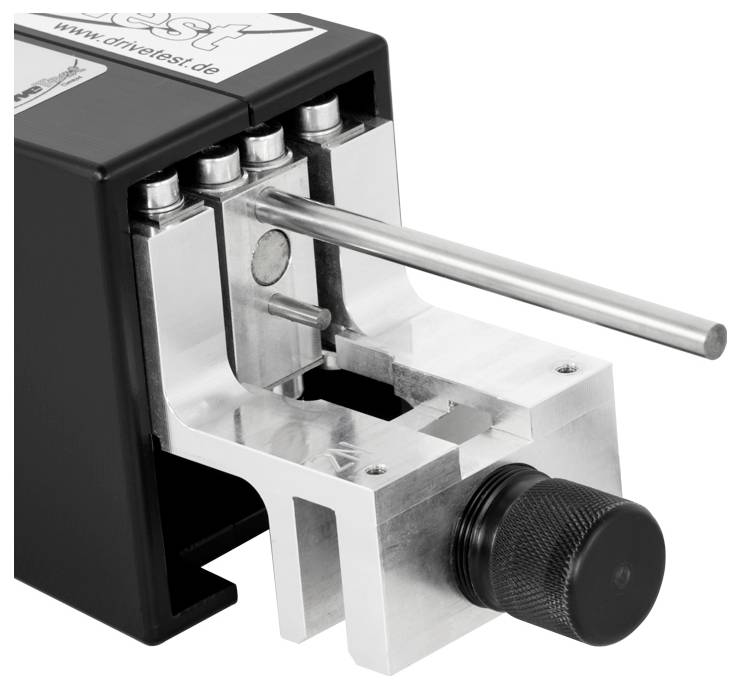

Prístroj na meranie uzatváracej sily DriveTest FM205
- merač sily zatvárania
- Meranie zatváracej sily pre automatické ovládače okien
- Podpora príslušných noriem 2000/4 EG
- Presné merania vďaka vedeniu bez trenia a snímaču zaťaženia plošiny
- Robustná konštrukcia, vysokopevnostný hliník a POM zaisťujú dlhú životnosť v náročných aplikáciách
- Jednoduché použitie Ovládanie jedným tlačidlom alebo diaľkové ovládanie cez Microsoft® DLL
- Rozhranie alebo knižnica LabVIEW National Instruments®
- Profesionálny komplexný PC softvér PinchPilot nesplní žiadne želania
- Dostupné v niekoľkých tuhostiach pružín 2 5 10 20 65 N/mm
- Kompletný rozsah dodávky vrátane kvalitného prepravného kufra
Technické parametre
- FM205
- použitie sily na jednej strane
- Rozsah merania 0 75 N
- Presnosť +/- 3 N (0100 N) príp
- +/- 3 % (> 100 N)
- Tuhosť pružiny 5 N/mm
- Šírka štrbiny Fmax 5 mm
- Plocha 5 x 80 mm
- snímač sily
- Mostík na meranie dĺžky kábla
- 15 m
- Rozmery 175 x 75 x 57 mm
- Hmotnosť cca 400 g

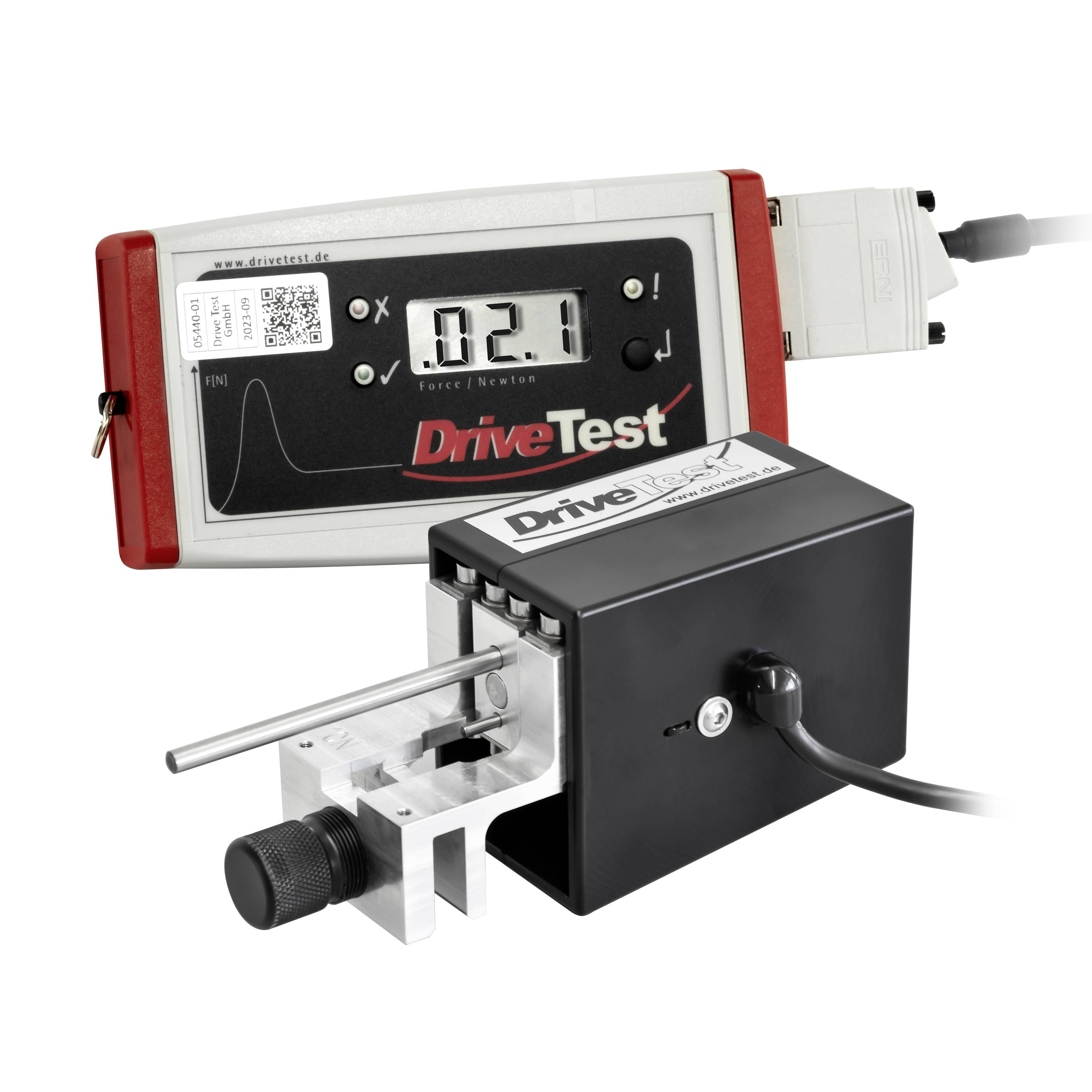

- Zobrazovacie zariadenie SEB22
- Zobrazovacie zariadenie SEB22 záznamová jednotka s LCD displejom a LED indikátormi stavu
- Ovládacie tlačidlo USB rozhranie
- voliteľné meranie riadené PC
- Lítium-polymérová batéria
- hodiny reálneho času
- Pamäť na 100 meraní
- Rozhranie snímača a PC
- Zobrazenie maximálnej hodnoty a zobrazenie efektívneho výkonu
- Zobrazenie hodnotenia OK/NOT OK
- rozpery
- Kompletná sada pre všetky šírky otvorov podľa EN 147522015
- Automatická detekcia použitých medzikusov
- Automatické nastavenie hraničnej hodnoty podľa šírky otvoru
- Jednoduché použitie, rýchla montáž bez náradia
- Robustná konštrukcia, nízka hmotnosť POM
- Spolu s BIA 600Sensor SEB2 v prenosnom kufríku
- PC vyhodnocovací softvér PinchPilot
- Viacjazyčné (DE EN IT FR ES)
- Grafické znázornenie krivky sily
- Výpočet charakteristických hodnôt relevantných pre normu
- Možné hodnotenie podľa rôznych smerníc
- Vlastná politika nastaviteľná
- výpis denníka
- Export údajov (Excel CSV PDF)
- Voliteľná identifikácia meracieho bodu
- Systémové požiadavky Softvér PinchPilot (pozri záložku Software/App)
- Kategória výrobku
Merič konečné sily
- Displej
LCD
- Rozsah merania sily (max.)
150 N
ISO
- Napájanie
9 V/DC
- Rozmer.
(d x š x v) 175 x 75 x 57 mm
- Hmotnosť
400 g
- Rozlíšenie (sila)
1 N
- Základná presnosť (±)
3 %
- Rozsah merania sily
0 - 150 N
- Rozsah merania sily (min.)
0 N
- Frekvencia merania
250 Hz
- Šírka
75 mm
- V
57 mm
- Dĺžka
175 mm
- Rozhranie
RS-232C
USB
sériový
zásuvka USB 2.0 B
zástrčka USB 2.0 B
zástrčka USB 2.0 A
štvoržilový
interný USB 2.0 zástrčka 4-pólová
1 x RS485
1 x USB 2.0 Device
Zobraziť viac
Na stiahnutie
Datasheet
Datasheet 2813721 PCE Instruments FM205-WI-SE-05-100 Merič konečné sily 0 - 150 N ISO
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2813721 PCE Instruments FM205-WI-SE-05-100 Merič konečné sily 0 - 150 N ISO
Popis

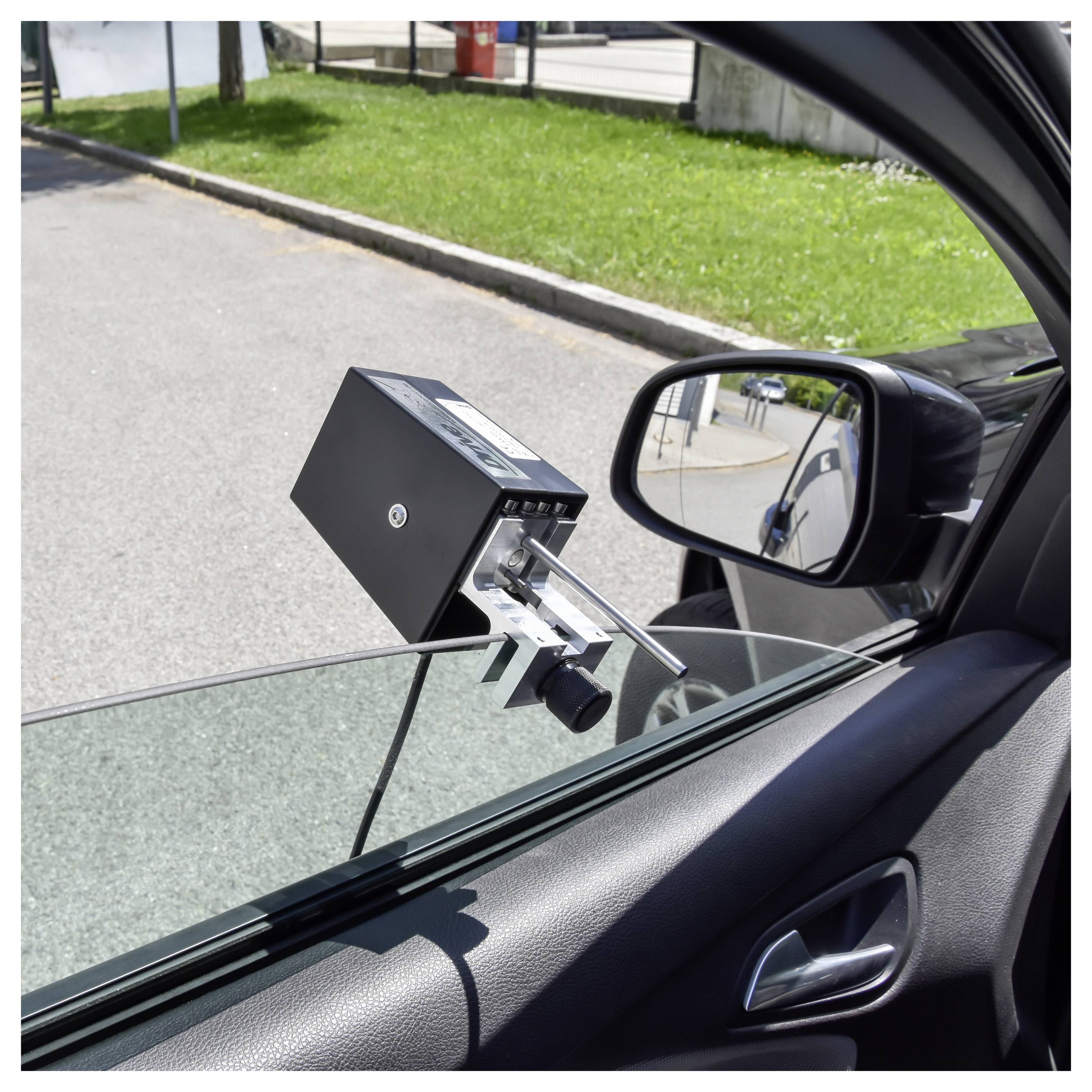

Dynamometer je elektronické zariadenie na meranie uzatváracej sily pre elektricky ovládané okná v sektore motorových vozidiel. Typickými oblasťami použitia sú testovanie a výroba v automobilovom priemysle. Na tento účel sme vyvinuli zariadenie, ktoré sa vyznačuje jednoduchou manipuláciou pre opakované merania. Vzhľadom na požiadavky rôznych bežných noriem ponúkame zariadenie s rôznymi tuhosťami pružín. Čoraz častejšie ho využívajú aj technické monitorovacie inštitúcie. Jeho nekompromisný dizajn spája presnosť s praktickou robustnosťou a zaisťuje presné namerané hodnoty aj po rokoch používania v drsnom prostredí.
Pokiaľ ide o meranie nastavení pri testovaní a výrobe, rýchla a jednoduchá realizácia je veľmi dôležitá. Na tento účel bol vyvinutý softvér, ktorý drasticky znižuje proces merania a úsilie potrebné na dokumentáciu. Pomocou niekoľkých prevádzkových krokov je možné merania preniesť do PC, vyhodnotiť, exportovať a zdokumentovať. Poskytujeme vhodné rozhrania (napr. Microsoft® DLL alebo National Instruments® LabVIEW) na integráciu do automatizovaného testovacieho postupu.
Tento text bol preložený strojovo.
Pokiaľ ide o meranie nastavení pri testovaní a výrobe, rýchla a jednoduchá realizácia je veľmi dôležitá. Na tento účel bol vyvinutý softvér, ktorý drasticky znižuje proces merania a úsilie potrebné na dokumentáciu. Pomocou niekoľkých prevádzkových krokov je možné merania preniesť do PC, vyhodnotiť, exportovať a zdokumentovať. Poskytujeme vhodné rozhrania (napr. Microsoft® DLL alebo National Instruments® LabVIEW) na integráciu do automatizovaného testovacieho postupu.
Tento text bol preložený strojovo.
Prevedenie
- Podpora príslušných noriem 2000/4 EG
- Presné merania vďaka vedeniu bez trenia a snímaču zaťaženia plošiny
- Robustná konštrukcia, vysokopevnostný hliník a POM zaisťujú dlhú životnosť v náročných aplikáciách
- Jednoduché použitie Ovládanie jedným tlačidlom alebo diaľkové ovládanie cez Microsoft® DLL
- Rozhranie alebo knižnica LabVIEW National Instruments®
- Profesionálny komplexný PC softvér PinchPilot nesplní žiadne želania
- Dostupné v niekoľkých tuhostiach pružín 2 5 10 20 65 N/mm
- Kompletný rozsah dodávky vrátane kvalitného prepravného kufra
Rozsah dodávky
- 1 x prístroj na meranie uzatváracej sily FM205-WI-SE-05-100
- 1 x indikátor SEB2.2
- 1 x softvér PinchPilot
- 1 x Certifikát o kalibrácii ISO
