PCE Instruments LM-FL250-HM1 Skúšačka magnetického poľa s funkciou dátového záznamníka

Kompaktný fluxmeter List-Magnetik FLUX-CHECK 250 je nový ručný merací prístroj na určenie magnetického toku Phi magnetického systému alebo jednotlivých magnetov. Toto inovatívne zariadenie ponúka presnú metódu na testovanie feromagnetických materiálov a je ideálne na analýzu a testovanie materiálov v rôznych aplikáciách.

Pre testovanie permanentného magnetu alebo magnetického systému je kľúčová kvalita magnetu a sila magnetizácie. Meranie sily magnetického poľa pomocou zariadenia na meranie magnetického poľa je možné iba v jednom bode a nezohľadňuje objem magnetu. Túto úlohu vykonáva fluxmeter s Helmholtzovou cievkou, ktorý umožňuje presné a objemové meranie celého magnetického poľa.

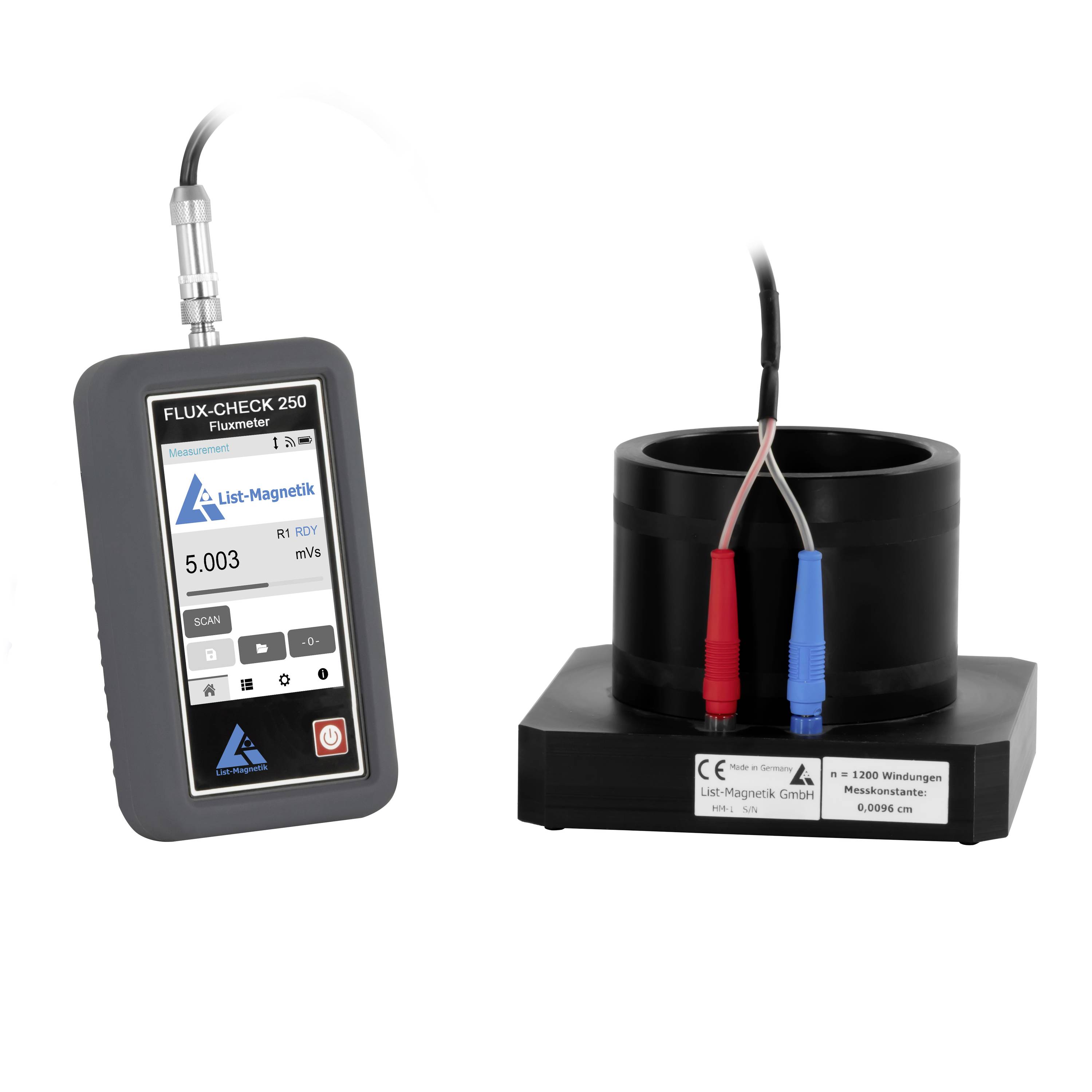

V kombinácii s Helmholtzovou momentovou cievkou List-Magnetik HM-1 je možné veľmi presne určiť magnetický tok permanentných magnetov, pretože sa meria celý objem magnetu nezávisle od polohy. Vplyv magnetu na cievku sa určuje vo forme elektrického napätia a premieňa sa na hodnotu magnetického toku. Okrem Helmholtzovej momentovej cievky HM-1 je možné k zariadeniu pripojiť všetky typy cievok alebo cievkových sond, čo umožňuje vysokú flexibilitu pri testovaní a analýze feromagnetických materiálov.

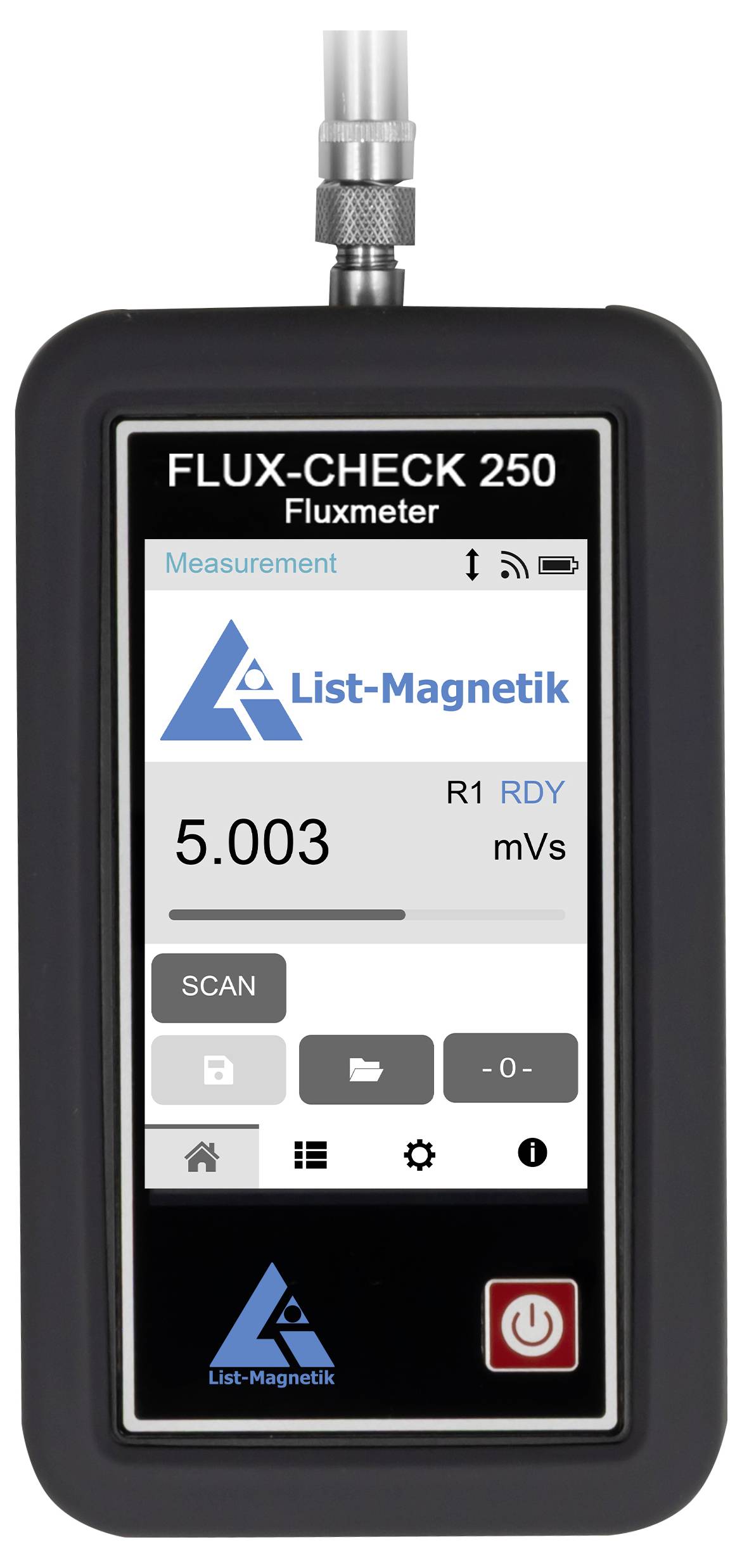

Záznam impulznej krivky z merania prietoku poskytuje plochu, ktorá ako integrál určuje hodnotu prietoku. Táto oblasť sa spracuje ako grafické znázornenie na dotykovom LCD paneli s rozlíšením 320x480 pixelov a z nej sa vypočíta správna hodnota prietoku. Technicky vzaté, fluxmeter FLUX-CHECK 250 je elektronický analógový integrátor napätia.

K driftu, ktorý mnohé fluxmetre vykazujú po zapnutí a ktorý vedie k dlhšiemu čakaciemu času do prvého merania alebo sa musí opakovane kompenzovať počas série meraní, sa pri FLUX-CHECK 250 nevyskytuje. Namiesto toho sa zadá spúšťacia hodnota, od ktorej sa meranie začína, pričom ako hodnota sa automaticky použije predchádzajúca hodnota driftu. Prístroj je pripravený na meranie ihneď po zapnutí, čo umožňuje rýchle a spoľahlivé testovanie a analýzu materiálov bez straty času vďaka neustálej kompenzácii driftu.

Okrem magnetického toku Phi dokáže fluxmeter zaznamenávať aj ďalšie informácie o cievke a meranom magnete. Tieto údaje možno použiť na výpočet ďalších tvrdení, ktoré podporujú analýzu materiálov a presné testovanie materiálov permanentných magnetov a iných magnetických systémov.
Počet závitov v cievke (n) - z toho sa vypočíta „skutočný tok“
Konštanta cievky Helmholtzovej cievky, z ktorej sa vypočíta „magnetický moment“.
Objem magnetu; z neho sa vypočíta hustota magnetického toku B.

Prístroj vás podporuje flexibilnou pamäťou meraní, kombinovaným digitálnym a analógovým displejom a meraním špičkových hodnôt. Vďaka bezdrôtovému rozhraniu Bluetooth je možné prenášať dáta do počítača so systémom Windows, ako aj do aplikácií pre Android a iOS. Zariadenie je možné nepretržite pripojiť k externému zdroju napájania prostredníctvom rozhrania USB.

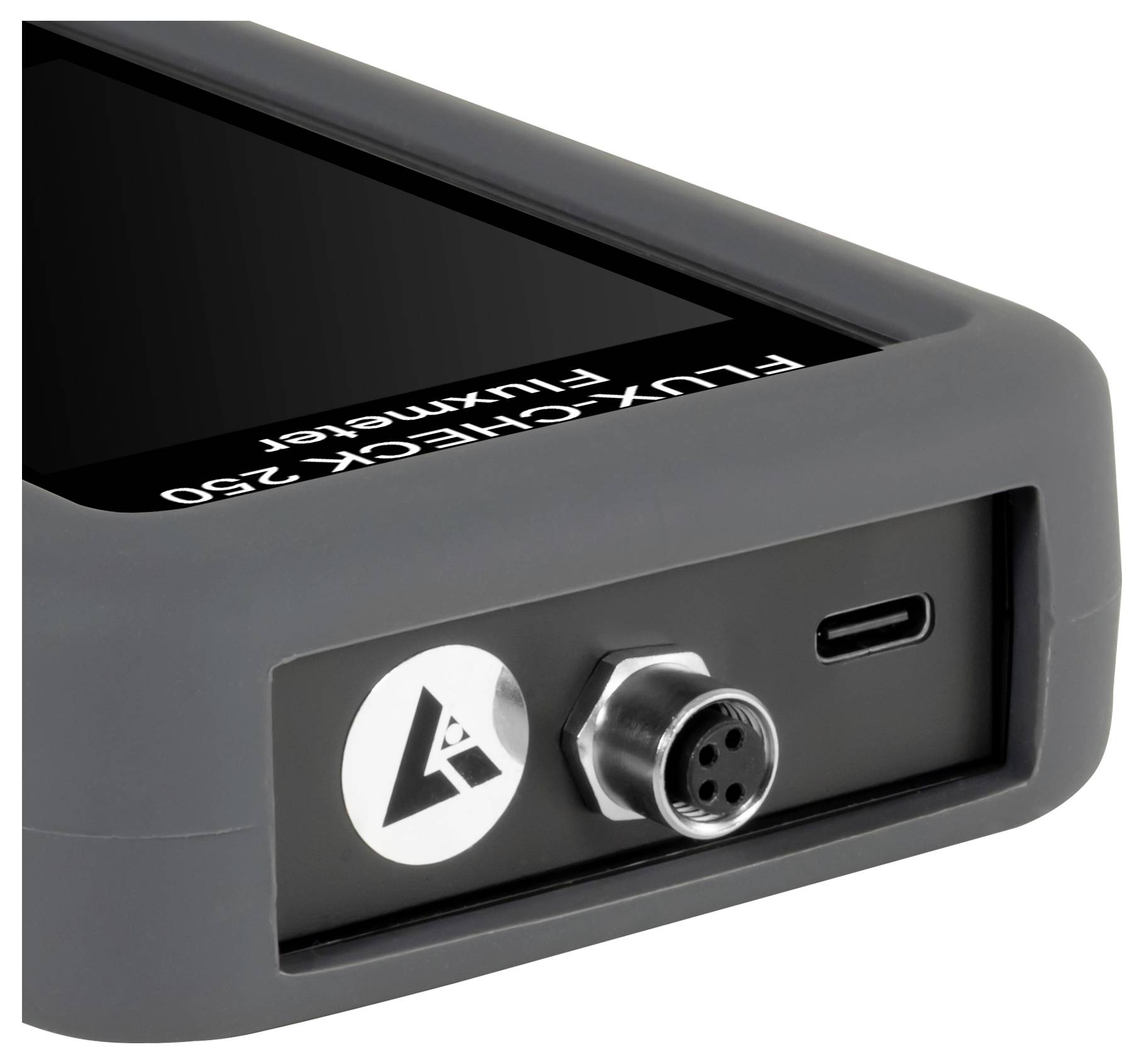

Fluksometer má implementované rozhranie SCPI, ktoré umožňuje zariadeniu vykonávať merania a doručovať namerané hodnoty na diaľku v prevádzke. Pripojenie sa realizuje cez USB, čo súčasne zabezpečuje napájanie a garantuje nepretržitú prevádzku.
