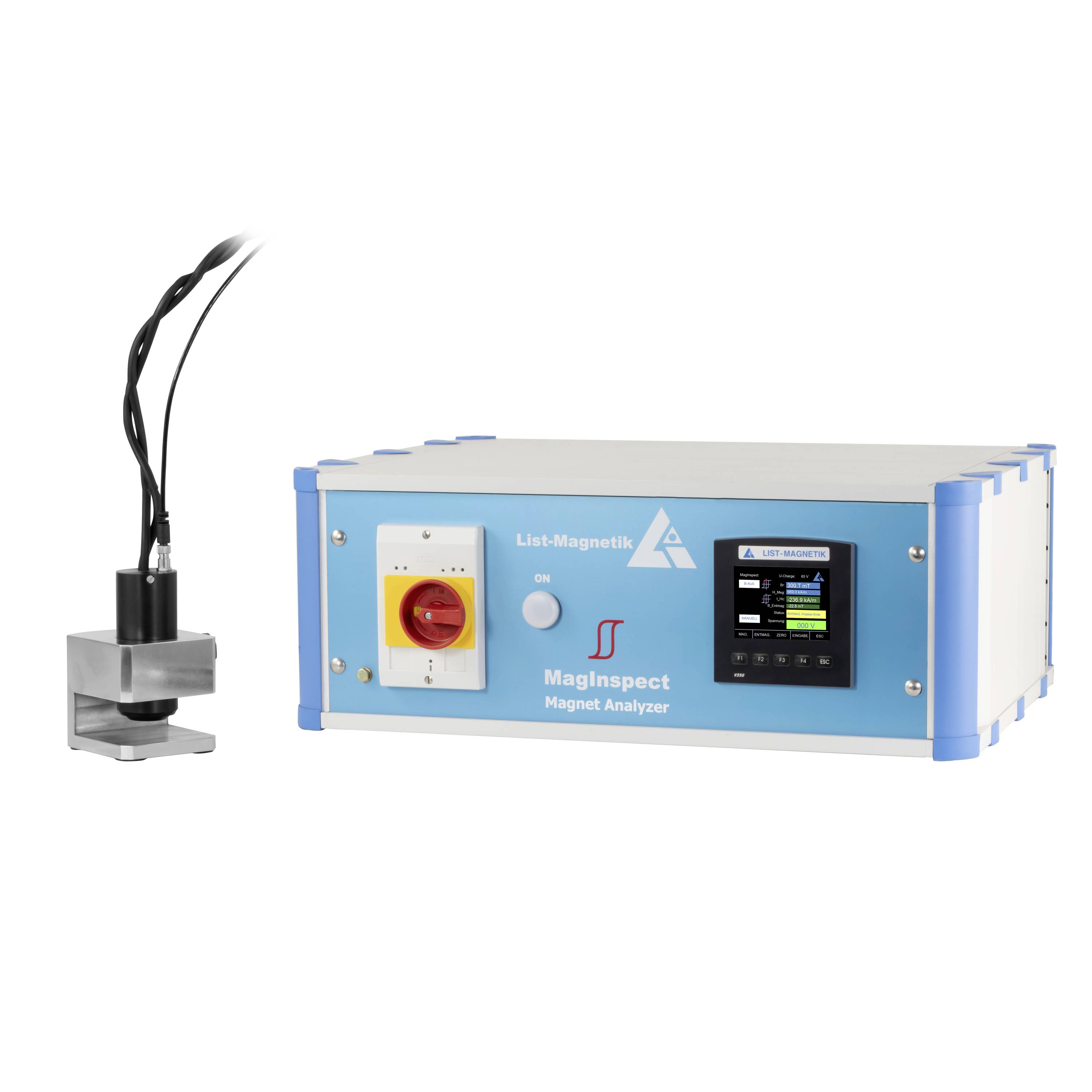

PCE Instruments LM-MAGINSPECT Prístroj na meranie magnetického poľa

Magnetický analyzátor (Permagraph), cenovo výhodné testovacie zariadenie na meranie hysteréznej krivky magneticky tvrdých materiálov, ponúka vysokú presnosť merania a je takmer porovnateľná s Permagraphom.
MagInspect je obzvlášť vhodný na skúmanie permanentných magnetických materiálov, ako sú magnetické materiály vyrobené z AlNiCo, feritu, SmCo alebo neodýmu. Ponúka presné meranie hysteréznej krivky a podporuje testovanie a analýzu materiálov týchto špecializovaných magnetických materiálov.

Magnetický analyzátor (permagraf) môže nahradiť permagraf, ktorý určuje magnetické vlastnosti materiálov. Okrem toho je MagInspect cenovo dostupné a ľahko použiteľné testovacie zariadenie, ktoré dokáže zaznamenávať krivku magnetizácie a demagnetizácie pomocou impulznej metódy. Riadiaca jednotka a externá meracia sonda impulzov sú vybavené inovatívnou meracou elektronikou, ktorá umožňuje presné a spoľahlivé meranie magnetizačnej a demagnetizačnej krivky. Zvláštnou výhodou MagInspect je, že geometria meraného objektu je do značnej miery voľná, zatiaľ čo na meranie s Permagrafom sú potrebné špeciálne geometrie magnetov.

Medzi typické aplikácie MagInspect patria:
- Testovanie materiálov a kontrola kvality
- Stanovenie magnetických vlastností materiálov
- Výskum a vývoj
- Skúmanie nových materiálov/zliatin z hľadiska magnetických vlastností
- Riadenie výroby
- Monitorovanie magnetizácie súčiastok počas výroby
- Dokumentácia
- Zaznamenávanie hysteréznej krivky pri výrobe magnetov

Parametre merania v MagInspect:
- Koercitívna sila poľa (I_Hc): potrebná sila magnetického poľa na zníženie magnetizácie materiálu na
- Remanencia (Br): Zvyšková magnetizácia, ktorá zostáva v materiáli po odstránení vonkajšieho magnetického poľa.
- Magnetizácia nasýtenia (Ms): Maximálna dosiahnuteľná magnetizácia materiálu
- Hysterézna slučka: Krivka, ktorá predstavuje vzťah medzi silou magnetického poľa a magnetizáciou


Sonda na meranie impulzov je vybavená vstavanou Hallovou sondou s novovyvinutou meracou elektronikou. Toto zariadenie dokáže veľmi presne zaznamenávať merania Hallovej sondy pri frekvencii až 10 kHz pomocou 16-bitového A/D prevodníka. Súčasne je nainštalovaná magnetizačná a demagnetizačná bodová cievka, ktorá generuje magnetizačné a demagnetizačné impulzy. Riadiaca jednotka generuje jednotlivé impulzy, zatiaľ čo meracia elektronika sondy presne zaznamenáva špičkovú intenzitu magnetického poľa (hodnotu H) a hodnotu magnetického toku (hodnotu B) magnetického materiálu.
Celý proces merania je automatický, generuje 10 – 13 impulzov pre magnetizačný a demagnetizačný proces. Magnetický materiál je možné zvoliť v riadiacej jednotke tak, aby sa použili správne parametre.
Na základe jednotlivých hodnôt H a B riadiaca jednotka generuje hysteréznu krivku v jednotlivých krokoch, ktorá sa zobrazuje na farebnom displeji. Koercitívna sila IHcI_HcIHc a remanencia BrB_rBr sú priamymi výsledkami hysteréznej krivky a poskytujú dôležité informácie pre magnetickú analýzu materiálov a testovanie materiálov.
Po dokončení celého procesu je možné hodnoty preniesť do programu Microsoft Excel. Microsoft Excel ponúka funkciu importu DataStreamer, ktorá umožňuje importovať dáta priamo z riadiacej jednotky. Matematická spline funkcia implementovaná v makro programu Excel vypočíta a zobrazí presnú hysteréznu krivku.

Rýchla metóda na určenie hodnôt I_Hc a Br bez hystereznej krivky v manuálnom režime

Magnetický analyzátor (Permagraph) tiež ponúka možnosť rýchlej metódy na porovnávanie hodnôt Hc materiálu pre kontrolu kvality v sériovej výrobe. Táto metóda umožňuje efektívne a presné testovanie materiálov vo výrobe, aby sa rýchlo vyhodnotili magnetické vlastnosti materiálov a zabezpečila sa kvalita.
Rýchla metóda umožňuje manuálne spustenie magnetizačného a demagnetizačného impulzu, prispôsobeného magnetickému materiálu. V dôsledku toho sa hodnota I_Hc (koercitívna sila) a hodnota Br (remanencia) zobrazujú priamo na riadiacej jednotke.

Výhody MagInspect oproti Permagraphu
Pulzná metóda dosahuje s malou sondou veľmi vysoké intenzity poľa, ktoré sú potrebné na saturáciu materiálu. Táto vysoká presnosť umožňuje presné testovanie materiálov a analýzu magnetických vlastností, najmä malých alebo zložito tvarovaných magnetických materiálov.
Nie je potrebné žiadne externé, zložité magnetizačné jarmo so špeciálnymi pólovými vložkami pre rôzne geometrie magnetov. To zjednodušuje testovanie a analýzu materiálov, pretože sonda priamo generuje potrebné magnetizačné a demagnetizačné impulzy bez nutnosti použitia dodatočného zariadenia.
Pulzná metóda nevyžaduje žiadne kompenzačné cievky na určenie hodnoty B magnetického materiálu, pretože každý impulz úplne zanikne a počas merania B nie je prítomné žiadne budiace pole.
Malá impulzná meracia sonda je do značnej miery nezávislá od geometrie magnetu, takže je možné bez problémov merať napríklad aj externé magnety na rotoroch.
Magnetický analyzátor je tiež výrazne nákladovo efektívnejší ako permagraf a ponúka efektívne riešenie pre magnetické testovanie a analýzu materiálov.
