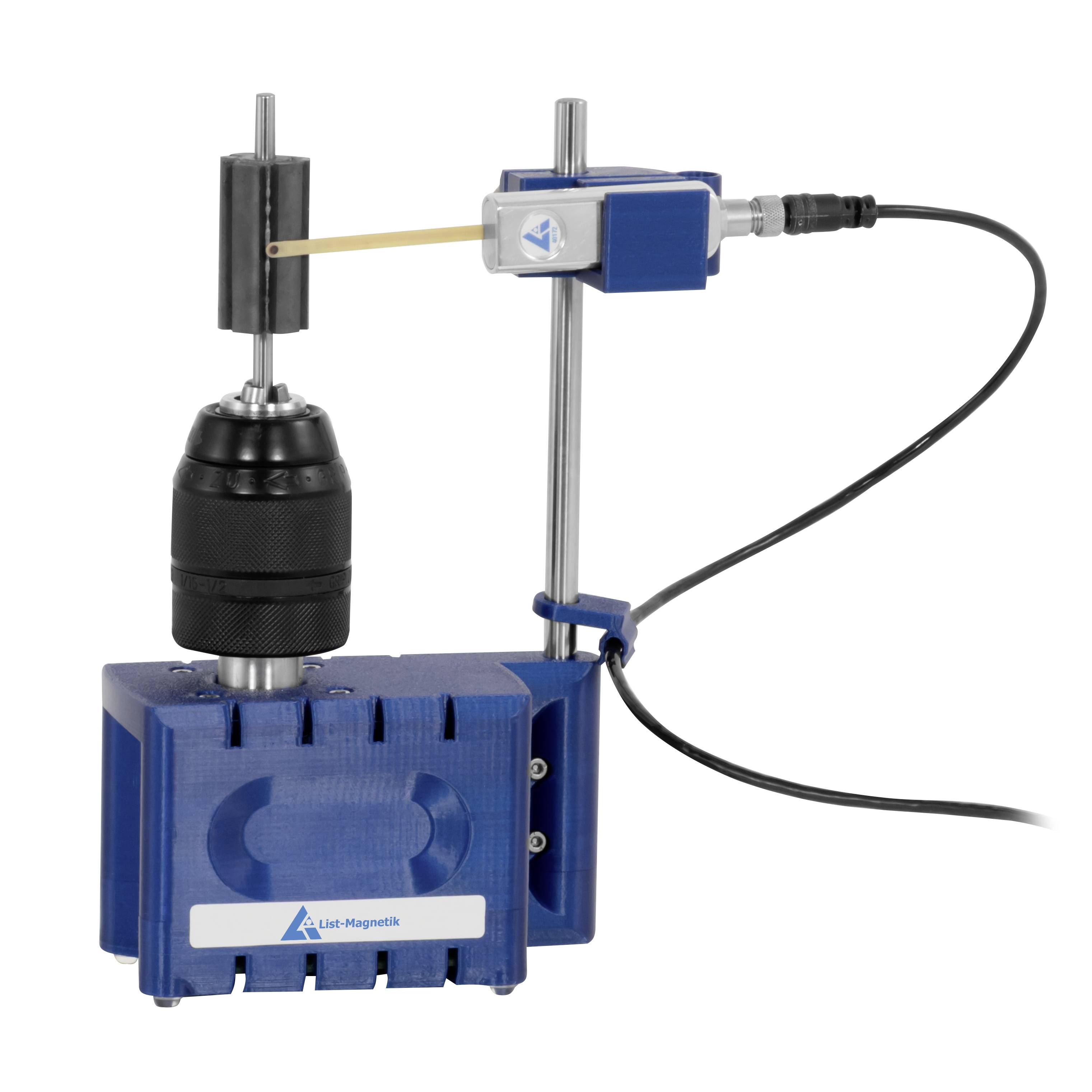

Malé stolné zariadenie s magnetickým miešaním s vertikálnou tyčou, nastaviteľnou hlavicou senzora a pripojeným napájacím kábľom na bielom pozadí.

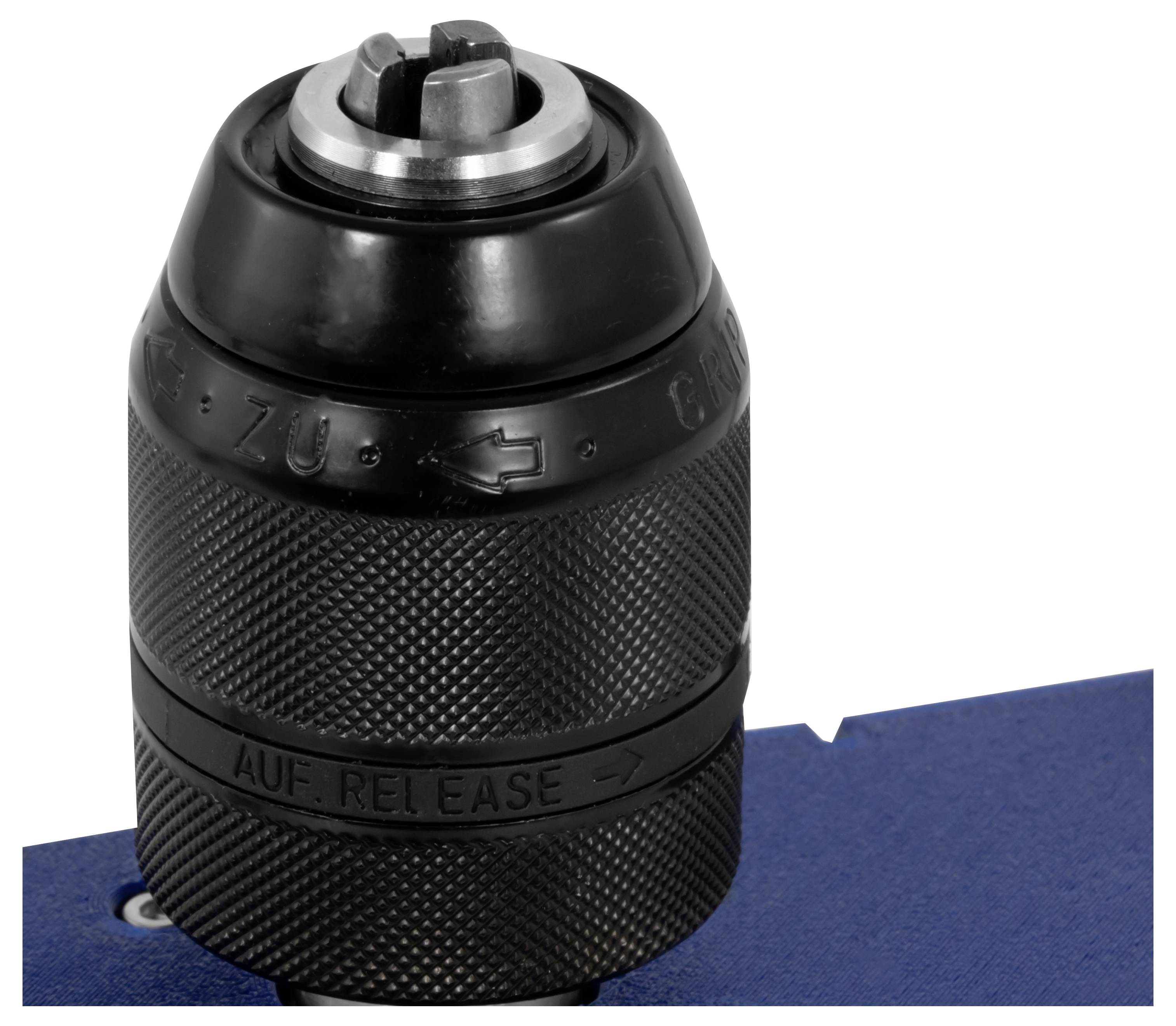

Zblízka kľučový vrták bez kľúča s kovovou manžetou a vrúbkovanou rukoväťou na modrom povrchu.

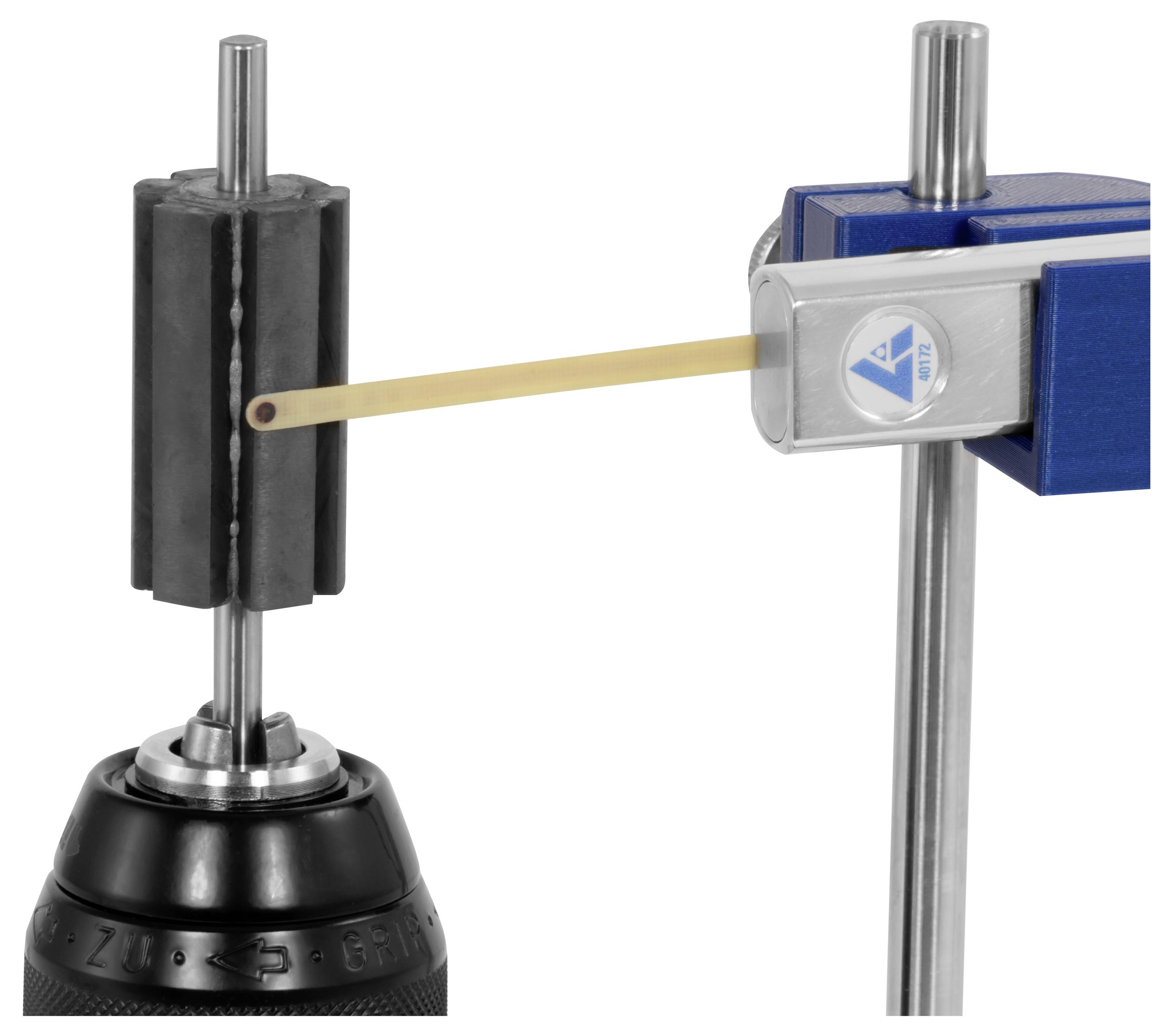

Laboratórny prístroj so spínacou lištou premosťujúcou dva namontované komponenty na zvislých kovových stojanoch.

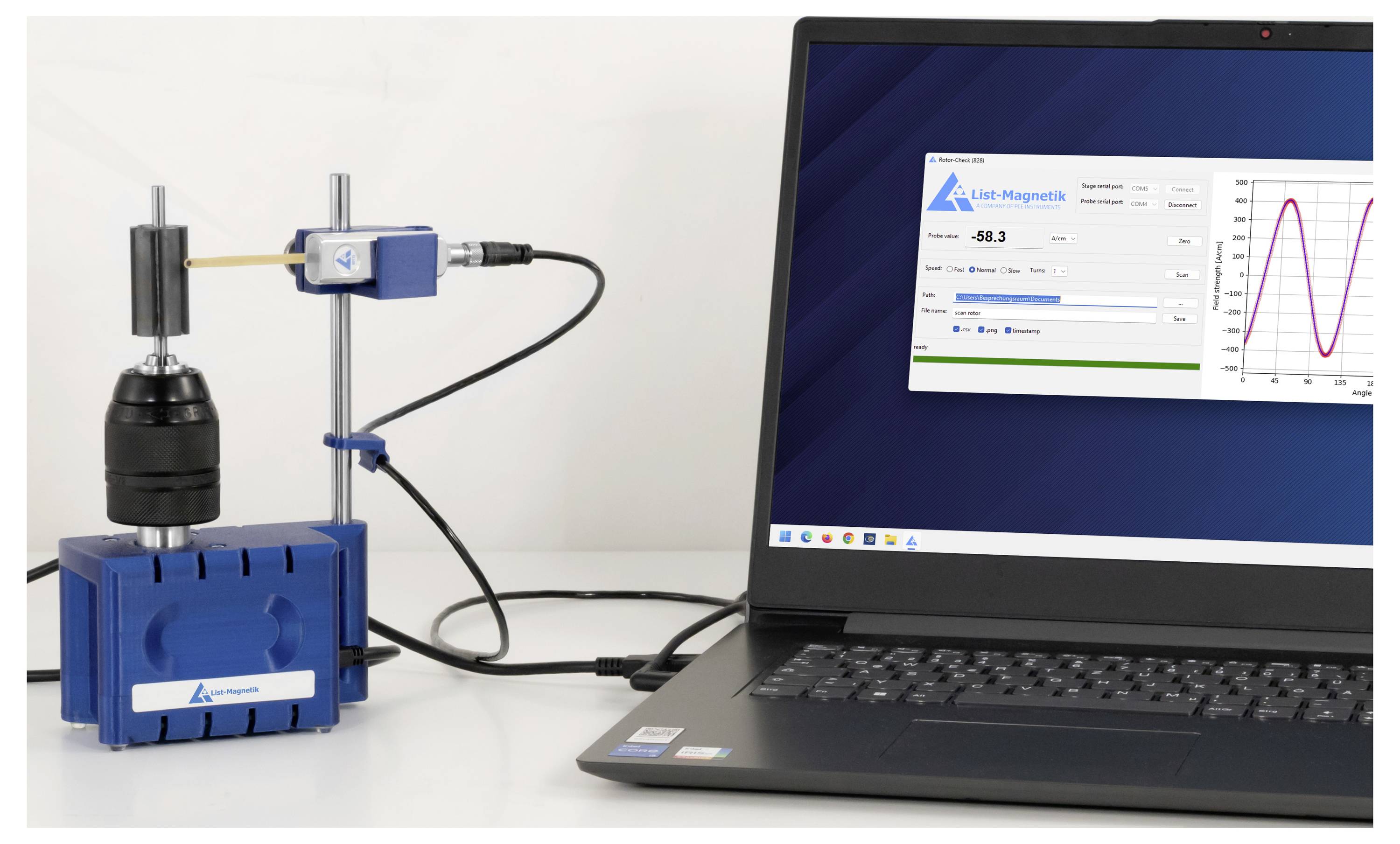

Laboratorné nastavenie s motorovým zariadením namontovaným na modrej podstave pripojeným kábalom k notebooku zobrazujúcemu riadiaci softvér a živý graf.

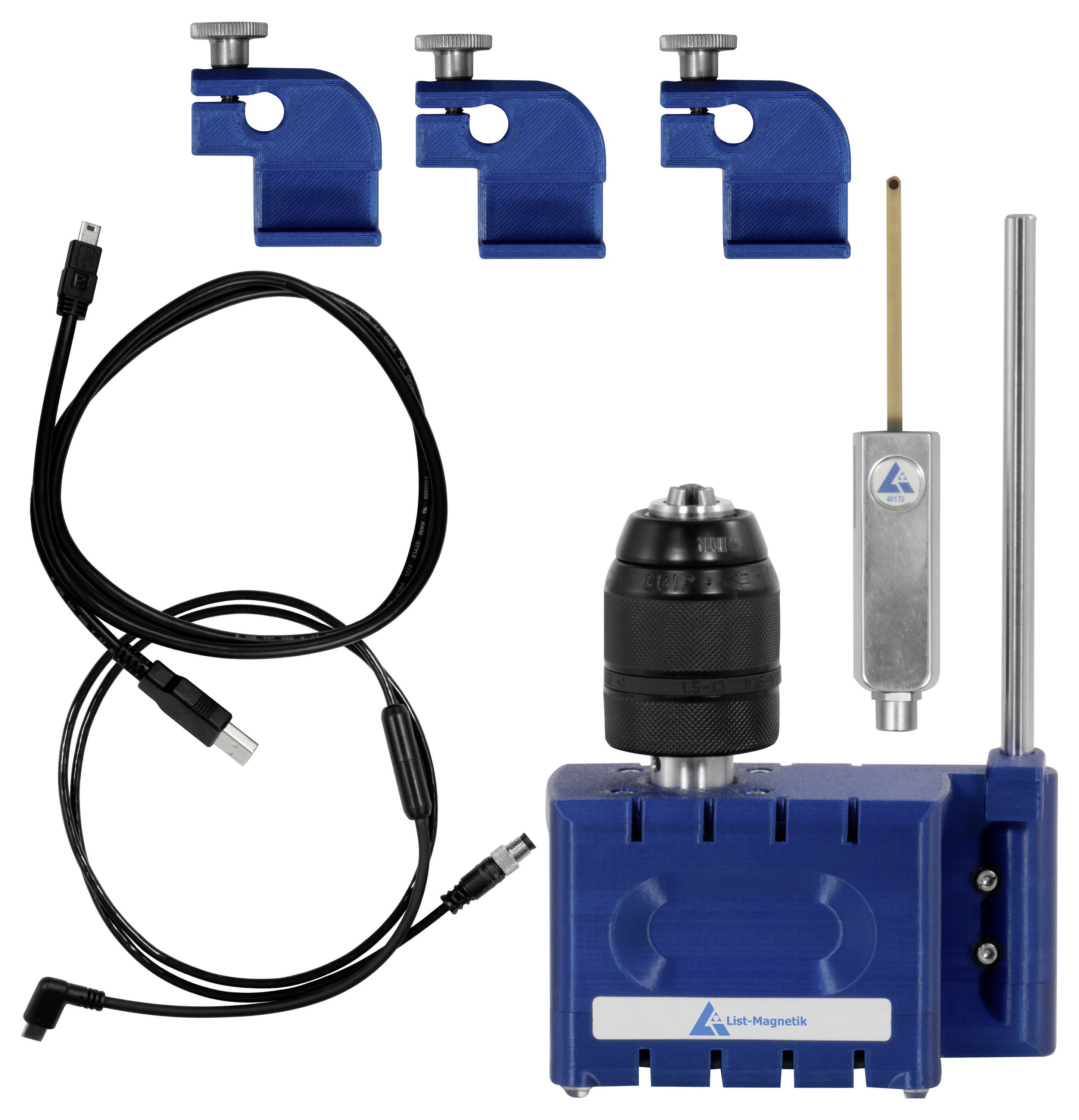

Sada magnetickej vŕtacej šablóny s modrými svorkami, USB kábel, vŕtacia skľúčovadla a kovový vodič zarovnania na bielom pozadí.

1/5

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 19. 11.

Počet

Celkom (5 079,00 € / kus)

5 079,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

PROFESIONÁLNY. KALIBROVANÉ. VYBAVENIE. LM-MP-RC400

Tester magnetického poľa pre rotory
Možné radiálne a axiálne meranie
360° rotácia pomocou krokového motora
Až 1000 meracích bodov na otáčku
Výškovo nastaviteľný držiak sondy do 12 cm
USB port pre PC
Exportovať ako CSV a PNG
Súčasťou balenia je softvér RotorCheck

Technické parametre

Jednosmerné magnetické pole
Merací rozsah 0 ... 40000 A/cm
Rozlíšenie 0,1 A/cm
Presnosť ± 1 A/cm do 50 A/cm, ± 2 % z hodnoty od 50 A/cm
Jednosmerné magnetické pole
Merací rozsah -4000 ... +4000 mT
Rozlíšenie 0,01 mT
Presnosť ±0,13 mT do 6,28 mT, ±2 % z nameranej hodnoty od 6,28 mT
senzor
Označenie LM-MP-PM4-TR
Rozmery (výška): max. 12 cm
Max. priemer rotora 60 mm
Všeobecné technické údaje
Kalibrácia: bodová kalibrácia pomocou softvéru (musí sa vykonať s nevloženým rotorom)
Trieda ochrany (zariadenie) IP20
Napájanie 5 V DC (USB)
Prevádzkové podmienky 0 ... 50 °C, 10 ... 90 % relatívna vlhkosť
Skladovacie podmienky 0 ... 50 °C, 10 ... 90 % relatívna vlhkosť
Rozmery (D x Š x V) 120 x 60 x 195 mm
Hmotnosť: 780 g

Kategória výrobku: Prístroj na meranie magnetického poľa

Napájanie: 5 V/DC

Rozmer.: (Ø x d) 60 mm x 120 mm

Hmotnosť: 780 g

Šírka: 60 mm

Dĺžka: 120 mm

(Ø): 60 mm

Na stiahnutie

Datasheet

Datasheet 3812818 PCE Instruments LM-MP-RC400 Prístroj na meranie magnetického poľa

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3812818 PCE Instruments LM-MP-RC400 Prístroj na meranie magnetického poľa

Popis

Tester magnetického poľa Rotor-Check 400 je praktické testovacie zariadenie na kontrolu profilu intenzity magnetického poľa rotora. Zariadenie a meracia sonda sú pripojené priamo k počítaču so systémom Windows cez USB. Ideálne riešenie pre presné meranie a analýzu magnetického poľa.

Pomocou magnetického poľa môžete veľmi presne určiť množstvo parametrov magnetického rotora:

- Kvalita magnetu alebo magnetizácie
- Chyby pri montáži lamelového stohu
- Vplyvy spôsobené nehomogenitou laminovaného jadra
- Poloha lamelového zväzku vzhľadom na hriadeľ
- Magnetizácia rozptýleného poľa
- Lokálne a globálne polárne vrcholy
- Hustota toku v strede pólu
- Šírka tyče
- Posun polarity
- Porovnanie polarity

Presný krokový motor s vysokým rozlíšením otočí rotor o 360° v priebehu niekoľkých sekúnd. Pomocou bezplatného softvéru RotorCheck môžete zaznamenať presnú krivku sily magnetického poľa a magnetického uhla a štatisticky ju vyhodnotiť. Meracia sonda je umiestnená v konštantnej vzdialenosti od rotora pomocou výškovo premenlivého upevňovacieho zariadenia. To je dôležité na generovanie porovnateľných magnetických meraní počas rotácie a na zabezpečenie presnej sily magnetického poľa v celej dráhe rotora.

Hriadeľ rotora môže mať hrúbku až 13 mm. Meraciu sondu je možné upevniť do výšky až 12 cm, čo umožňuje flexibilnú manipuláciu s rôznymi veľkosťami rotorov.

Zaznamenaním nameraných hodnôt pomocou softvéru RotorCheck máte možnosť exportovať zaznamenané namerané údaje priamo ako grafiku alebo ako súbor CSV, napr. do programu Microsoft Excel, aby ste mohli podrobne vyhodnotiť a zdokumentovať meranie magnetického poľa.

Zariadenie na testovanie magnetického poľa sa dodáva s priečnou jazýčkovou sondou PM4-TR. Balenie obsahuje 3 držiaky pre meraciu sondu, pre axiálne meranie (napr. magnet snímača) alebo radiálne meranie (napr. rotor magnetu). Na požiadanie zákazníka je možné dodať aj adaptérové objímky, ktoré umožnia merania v špecifických vzdialenostiach od magnetického rotora.

Zariadenie na testovanie magnetického poľa Rotor-Check 400 a príslušná meracia sonda sa pripájajú k počítaču alebo notebooku cez dva USB porty a nevyžadujú žiadne ďalšie externé napájanie.
