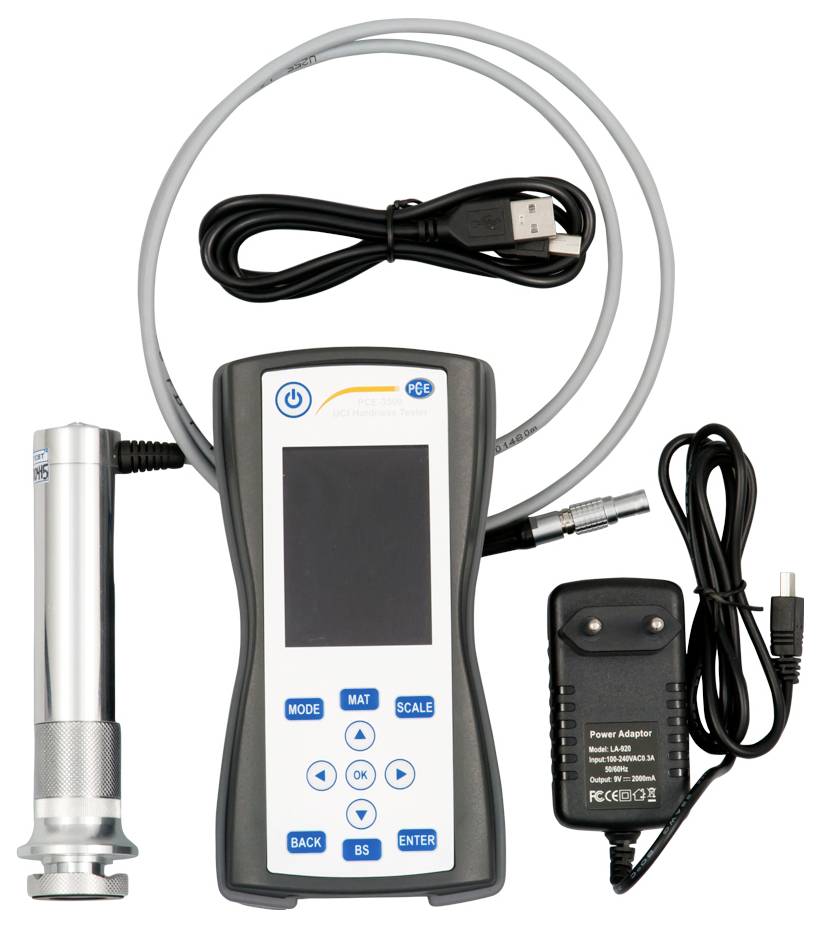

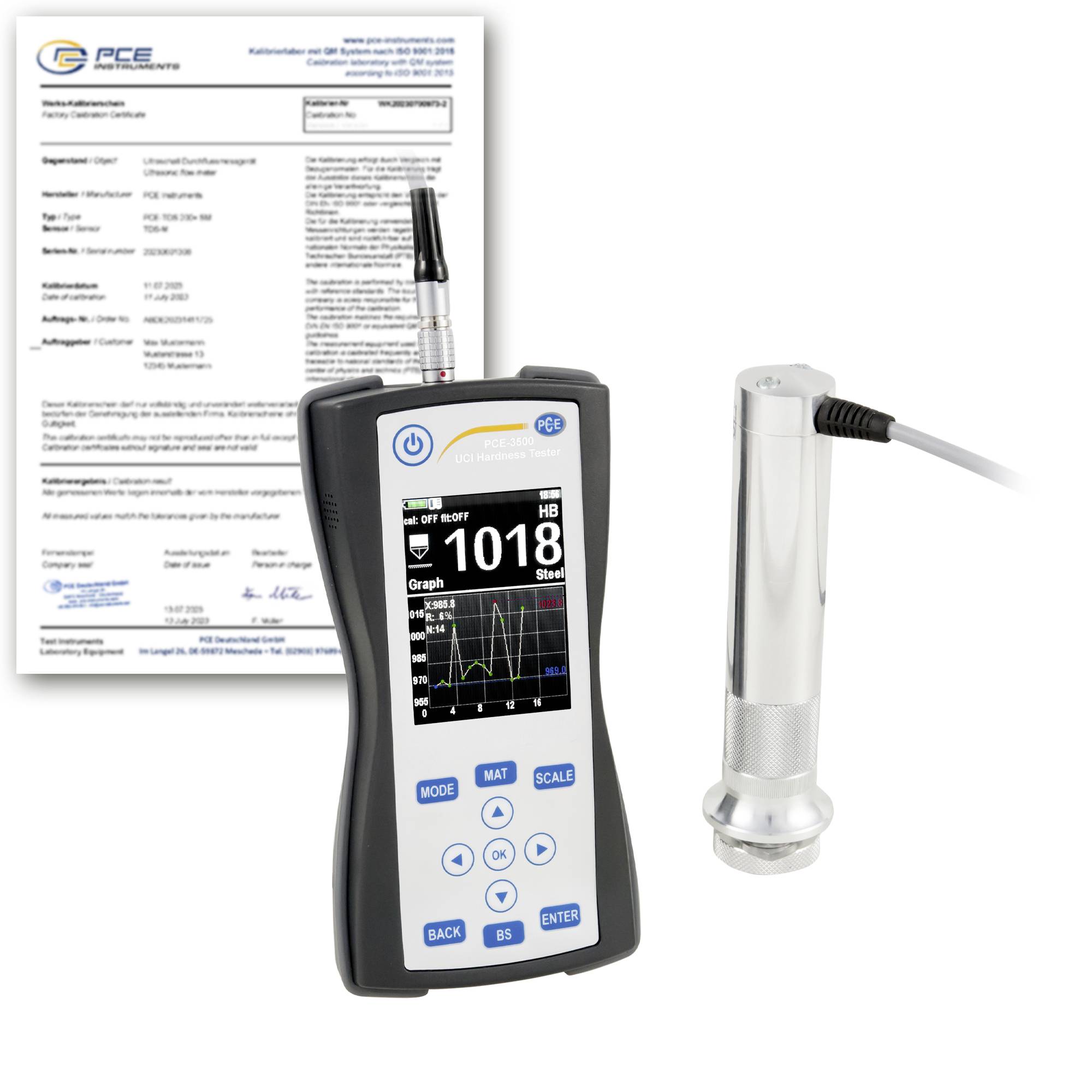

PCE Instruments PCE-3500-98-ICA prístroj na meranie tvrdosti Kalibrované podľa (ISO) Brinell, Rockwell, Vickers, UCI, pe

Ultrazvukový tvrdomer sa používa na nedeštruktívne meranie tvrdosti kovových súčiastok. Ultrazvukový tvrdomer pracuje na princípe ultrazvukovej kontaktnej impedancie. Pri metóde UCI je Vickersov diamant excitovaný na testovacej sonde vlastnou rezonanciou. Stlačením testovacej sondy sa tlmí frekvencia vibrácií v závislosti od tvrdosti povrchu a v závislosti od modulu pružnosti materiálu a kontaktnej plochy. Výsledný frekvenčný posun sa môže použiť na určenie tvrdosti povrchu s prihliadnutím na charakteristickú krivku materiálu.

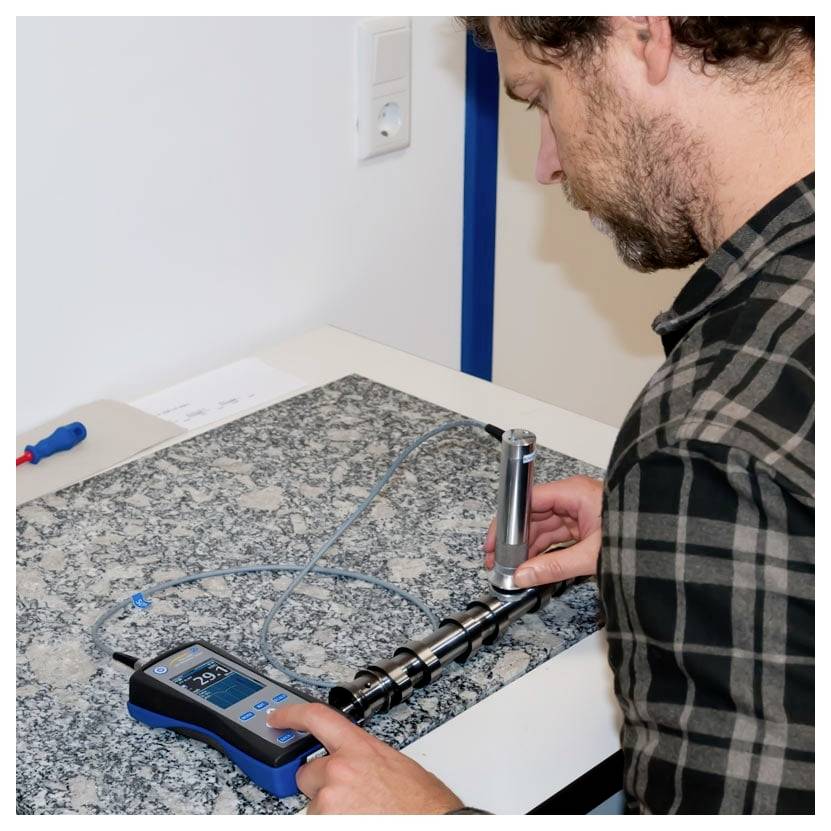

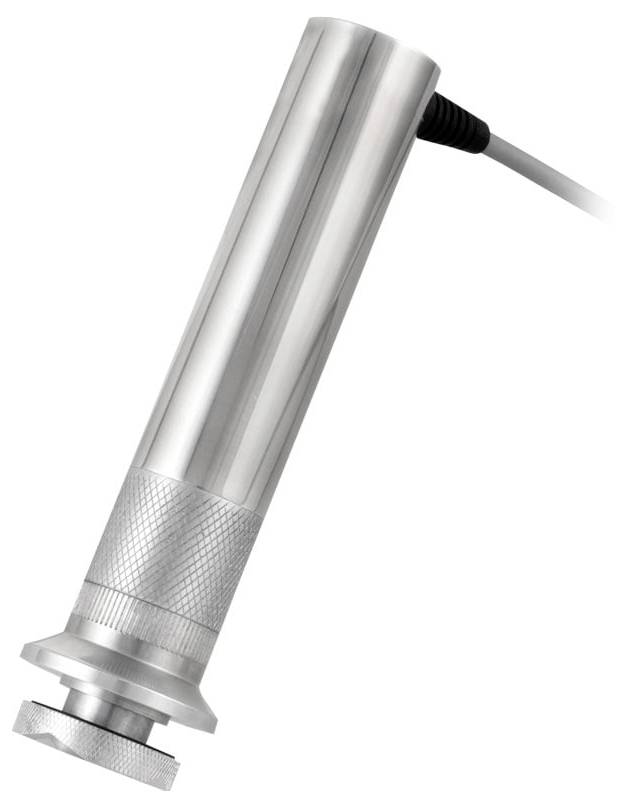

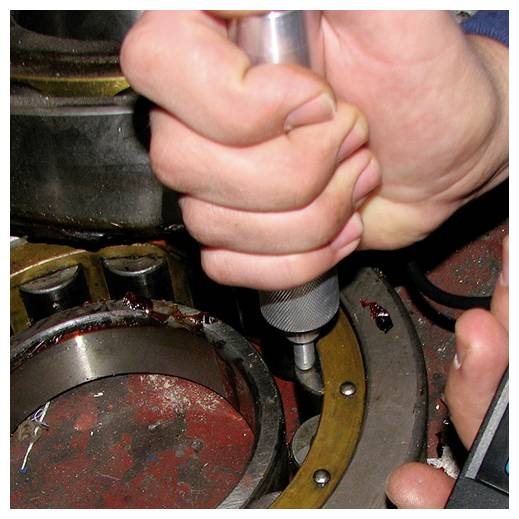

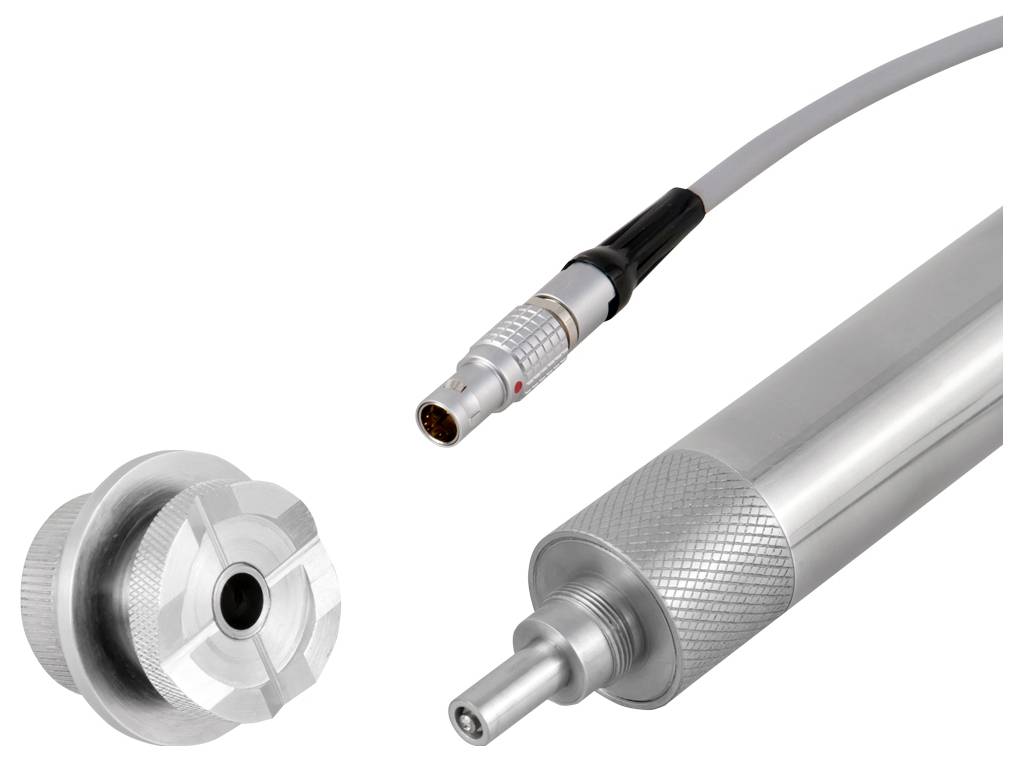

Ultrazvukový tvrdomer pracuje nedeštruktívne. Hoci sa na povrchu vytvorí mikroskopicky malý odtlačok, zvyčajne nie je voľným okom viditeľný. Vďaka malej hĺbke prieniku Vickersovho diamantu je ultrazvukový tvrdomer vhodný najmä pre povrchovo kalené súčiastky, ako sú tie, ktoré sú vyrobené nitridáciou alebo indukčným kalením. Medzi typické aplikácie patria lisovacie nástroje, tenkostenné komponenty, ozubené kolesá, lopatky turbín, vačkové hriadele alebo zvary. Ultrazvukový tvrdomer je vhodný aj pre mnoho ďalších aplikácií v oblasti testovania tvrdosti. Vďaka vymeniteľným sondám s rôznymi kontaktnými silami je možné pokryť širokú škálu aplikácií.

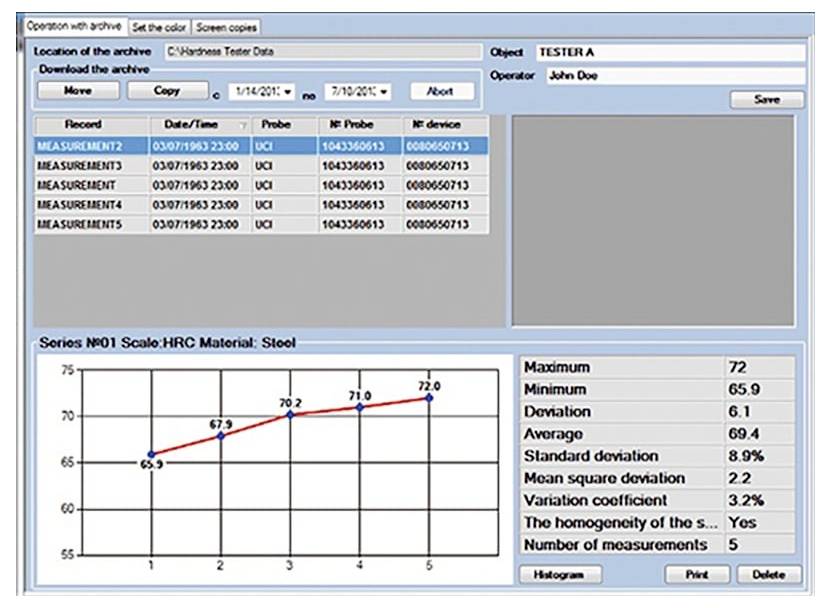

Po zmeraní tvrdosti súčiastky ultrazvukový tvrdomer zobrazí rôzne štatistické hodnoty, ako sú min./max. a priemerné hodnoty. Je možné určiť aj štandardnú odchýlku a ďalšie koeficienty a je možné aj zobrazenie histogramu. Keďže ultrazvukový tvrdomer má internú pamäť, namerané údaje je možné po meraní vyhodnotiť pomocou softvéru. Odkaz na stiahnutie softvéru nájdete v používateľskej príručke.
