PCE Instruments PCE-3500-98 prístroj na meranie tvrdosti Brinell, Vickers, UCI, Rockwell, Leeb, pevnosť v ťahu (MPa)

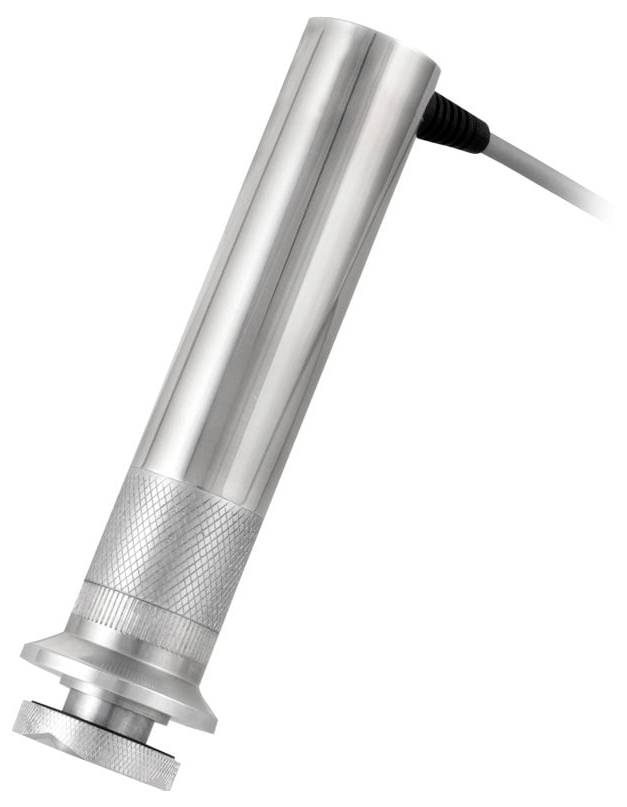

Ultrazvukový tvrdomer sa používa na nedeštruktívne meranie tvrdosti kovových komponentov. Ultrazvukový tvrdomer pracuje podľa metódy ultrazvukovej kontaktnej impedancie. V procese UCI je Vickersov diamant na testovacej sonde excitovaný prirodzenou rezonanciou. Stlačením skúšobnej sondy sa frekvencia vibrácií tlmí v závislosti od tvrdosti povrchu a v závislosti od modulu pružnosti materiálu a kontaktnej plochy. Tvrdosť povrchu sa dá určiť z výsledného frekvenčného posunu, pričom sa berie do úvahy charakteristická krivka materiálu.

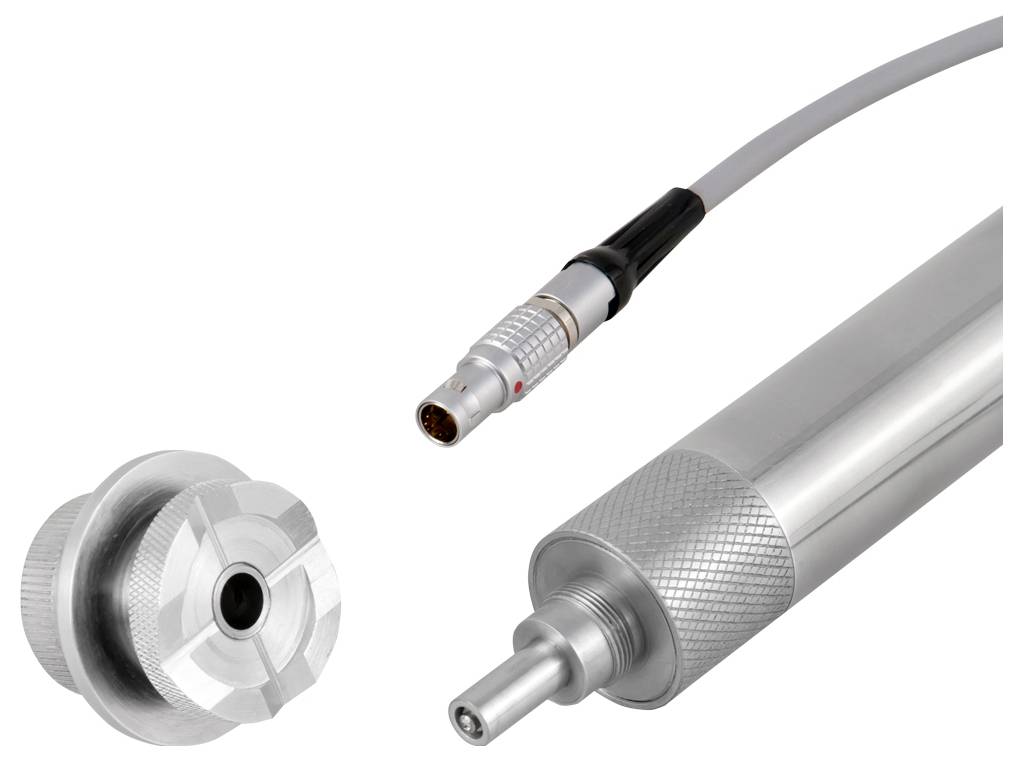

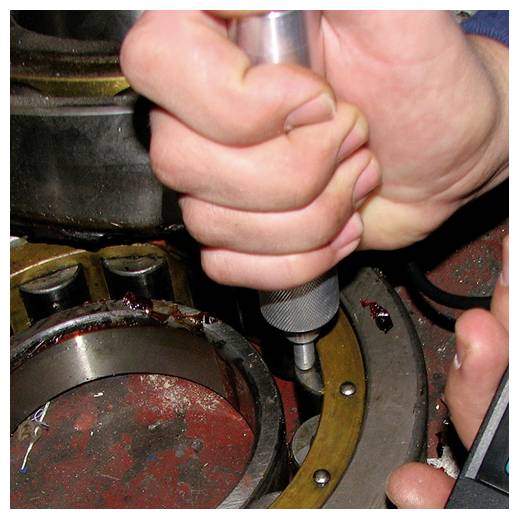

Ultrazvukový tvrdomer pracuje nedeštruktívne. Aj keď sa na povrchu vytvorí mikroskopicky malý dojem, bežne to nie je okom viditeľné. Vďaka malej hĺbke prieniku diamantu Vickers je ultrazvukový tvrdomer obzvlášť vhodný pre povrchovo kalené súčiastky, aké vznikajú pri nitridácii alebo indukčnom kalení. Typické aplikácie zahŕňajú dierovacie nástroje, lisy, tenkostenné komponenty, ozubené kolesá, lopatky turbín, vačkové hriadele alebo zvary. Ultrazvukový tvrdomer je vhodný aj pre mnoho ďalších aplikácií v oblasti skúšania tvrdosti. Vďaka vymeniteľným sondám s rôznymi prítlačnými silami je možné pokryť širokú škálu aplikácií.

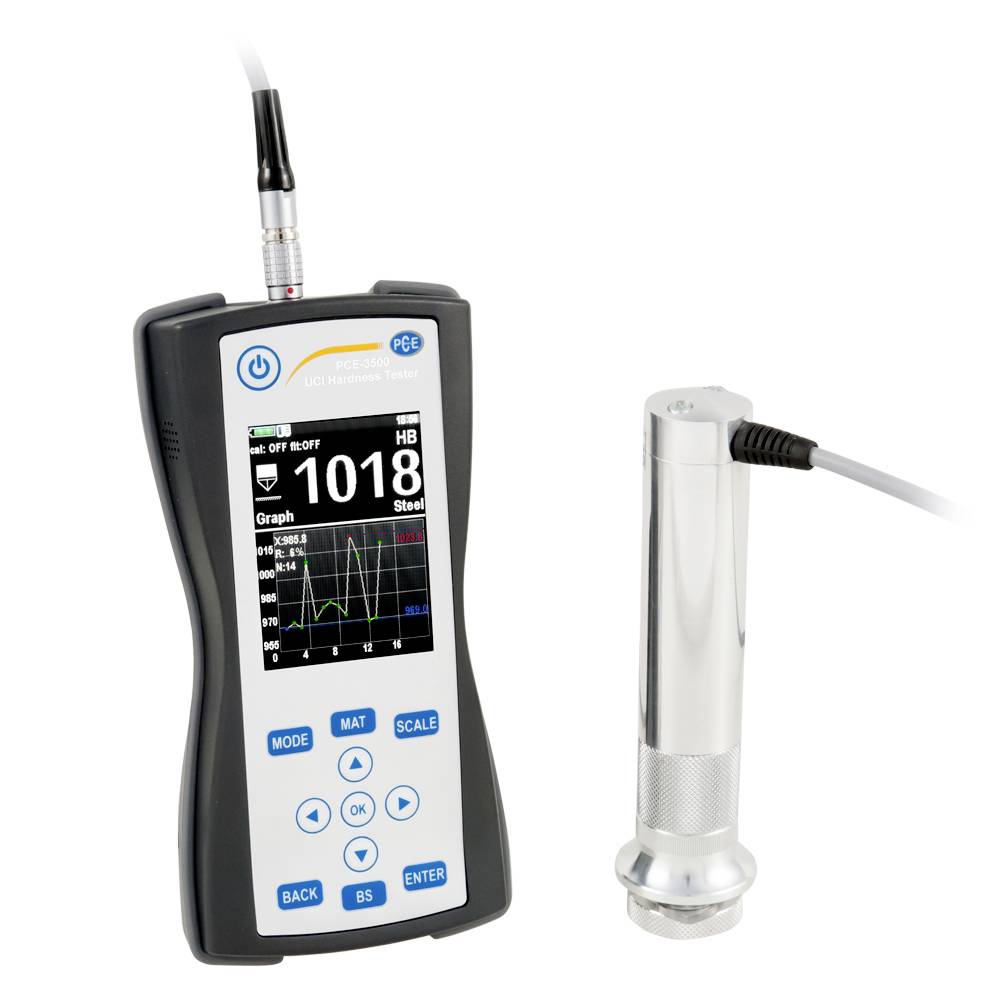

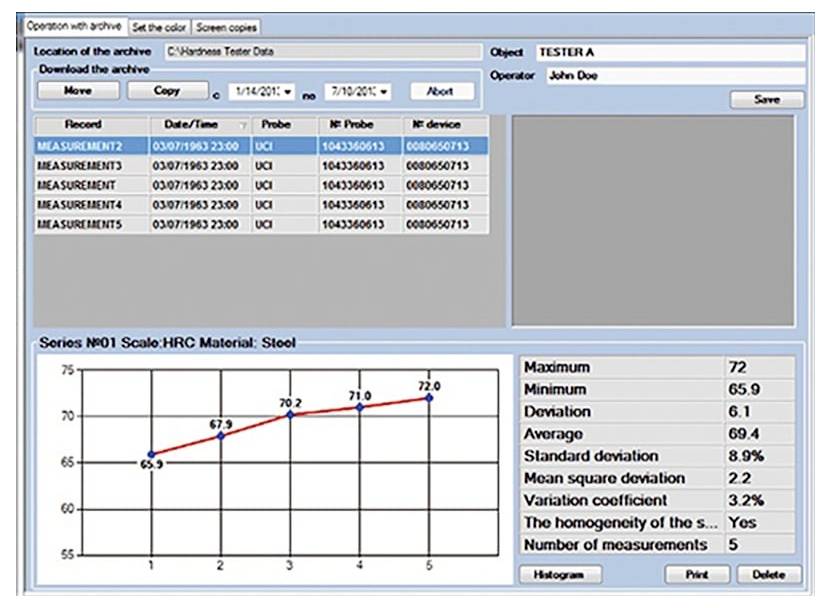

Po zmeraní tvrdosti súčiastky ultrazvukový tvrdomer zobrazí rôzne štatistické hodnoty ako min./max. a priemerné hodnoty. Je možné určiť aj smerodajnú odchýlku a ďalšie koeficienty a zobraziť aj histogram. Keďže ultrazvukový tvrdomer má internú pamäť, namerané údaje je možné po meraní vyhodnotiť pomocou softvéru.
