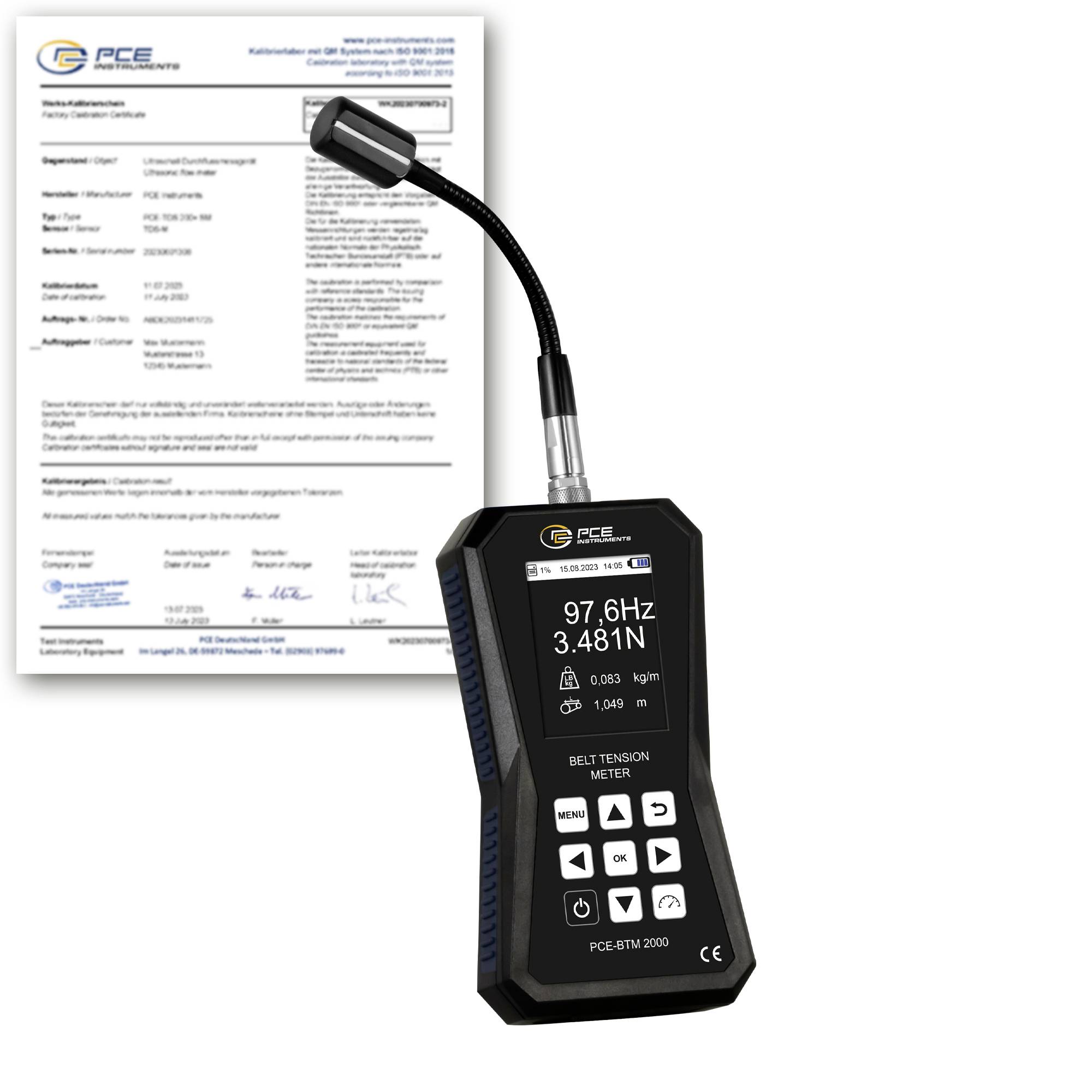

PCE Instruments PCE-BTM 2000A-ICA merač sily 900 N (max.) ISO

Hnacie remene sú v priemysle a strojárstve nevyhnutné. Maximálna životnosť hnacieho remeňa závisí od optimálneho napnutia remeňa. Významné náklady môžu vzniknúť, ak motor zlyhá v dôsledku poškodenia remeňa. Aby sa predišlo poškodeniu motora a remeňov, je preto nevyhnutné pravidelne kontrolovať napnutie remeňov. Digitálne meradlo napnutia remeňa umožňuje rýchle a spoľahlivé meranie napnutia hnacieho remeňa. Zariadenie na meranie predpätia sa používa na obzvlášť efektívne testovanie pásových systémov pomocou merania frekvencie.

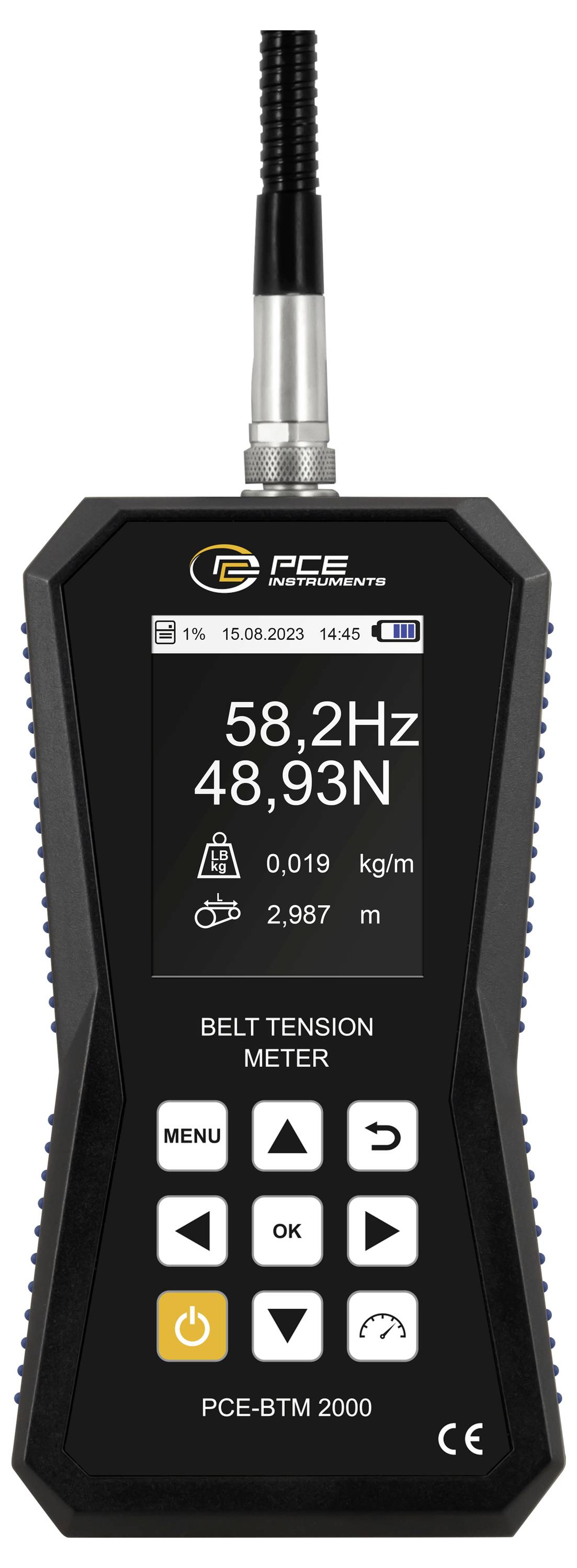

Merací prístroj napnutia remeňa je optický merací nástroj na údržbu, ktorý určuje napnutie remeňa. Toto zariadenie na meranie predpätia sa skladá zo zobrazovacej jednotky a snímacej hlavice. Snímacia hlava zariadenia na meranie napnutia remeňa je pripevnená k husímu krku. Pohyblivý husí krk umožňuje flexibilné umiestnenie snímacej hlavy zariadenia na meranie napnutia remeňa a meranie napnutia hnacích remeňov aj na ťažko dostupných miestach.
Zariadenie na meranie napnutia remeňa meria napnutie remeňa a frekvenciu, keď je remeň v pokoji. Malý impulz na pás stačí na to, aby sa rozvibroval. Vďaka senzoru zariadenie na meranie napnutia remeňa detekuje takto generovanú prirodzenú frekvenciu remeňa a zobrazuje ju na veľkom, osvetlenom displeji. Zariadenie na meranie napätia dokáže priamo určiť napínaciu silu remeňa z frekvencie remeňa a voliteľne zadanej dĺžky a hmotnosti remeňa. Merač napnutia remeňa umožňuje používateľovi určiť napnutie remeňa v systéme riadených kladiek a okamžite podniknúť kroky na nastavenie napnutia na cieľovú hodnotu. Meranie napnutia remeňa vyžaduje vysokú presnosť; zariadenie na meranie predpätia to robí rýchlo a spoľahlivo.

Pri použití zariadenia na meranie napnutia remeňa si používateľ môže vybrať medzi dvoma jednotkami merania: N (jednotka SI) a Pound-Force (jednotka US). Grafické zobrazenie merača napnutia remeňa zobrazuje nameranú hodnotu ako frekvenciu remeňa v Hz. Po zadaní hmotnosti a dĺžky remeňa zobrazí merač napätia aj napnutie remeňa v Newtonoch. Intuitívne grafické menu sa zobrazuje na vysokokontrastnom displeji zariadenia na meranie napnutia remeňa v šiestich voliteľných jazykoch. Pre účely ďalšej analýzy a zabezpečenia kvality je meracie zariadenie napnutia remeňa vybavené pamäťou. Zariadenie na meranie napnutia remeňa dokáže uložiť až 750 dátových záznamov v 15 priečinkoch po 50 nameraných hodnotách. Týmto spôsobom sa údaje po meraní v reálnom čase nestratia a možno ich uložiť do zariadenia na meranie napnutia remeňa pre budúce merania.

POUŽITIE ZARIADENIA NA MERANIE NAPÄTIA REMENOV
Zariadenie na meranie napnutia remeňa má široké spektrum použitia. Medzi príklady zariadení, ktoré možno testovať, patria veľké kombinácie motorov a hriadeľov, dopravníkové systémy, zdvíhacie zariadenia, výťahy, zariadenia automobilového priemyslu alebo poľnohospodárske stroje.
Meranie napnutia remeňa je vždy potrebné, ak sa majú stroje a systémy optimálne udržiavať. Zariadenie na meranie napnutia remeňa od spoločnosti PCE Instruments sa dá použiť na určenie napnutia remeňa ozubených aj klinových remeňov. Napnutie remeňa je dôležitým parametrom pri inštalácii, nastavovaní, údržbe a opravách remeňových pohonov. Preto by sa malo napnutie remeňa pravidelne kontrolovať počas celej životnosti pomocou kompaktného meracieho zariadenia napnutia remeňa a v prípade potreby upraviť. Iba použitím zariadenia na meranie predpätia je možné zaručiť maximálnu životnosť všetkých komponentov stroja. Príliš vysoké aj príliš nízke napnutie remeňa môže viesť k poškodeniu. Pravidelné kontroly môžu výrazne znížiť následné náklady spôsobené neplánovanými prestojmi v dôsledku poškodenia ložísk alebo chybných remeňov. Použitie zariadenia na meranie napnutia remeňa je preto vhodné pre aplikácie v oblasti motorovej techniky, priemyselnej výroby, krokových motorov, výroby nástrojov a strojov alebo tiež v oblasti údržby a opráv. Pre zabezpečenie dlhej životnosti a vysokého výkonu zariadení, strojov a systémov je dôležité pravidelne merať napnutie hnacích remeňov.

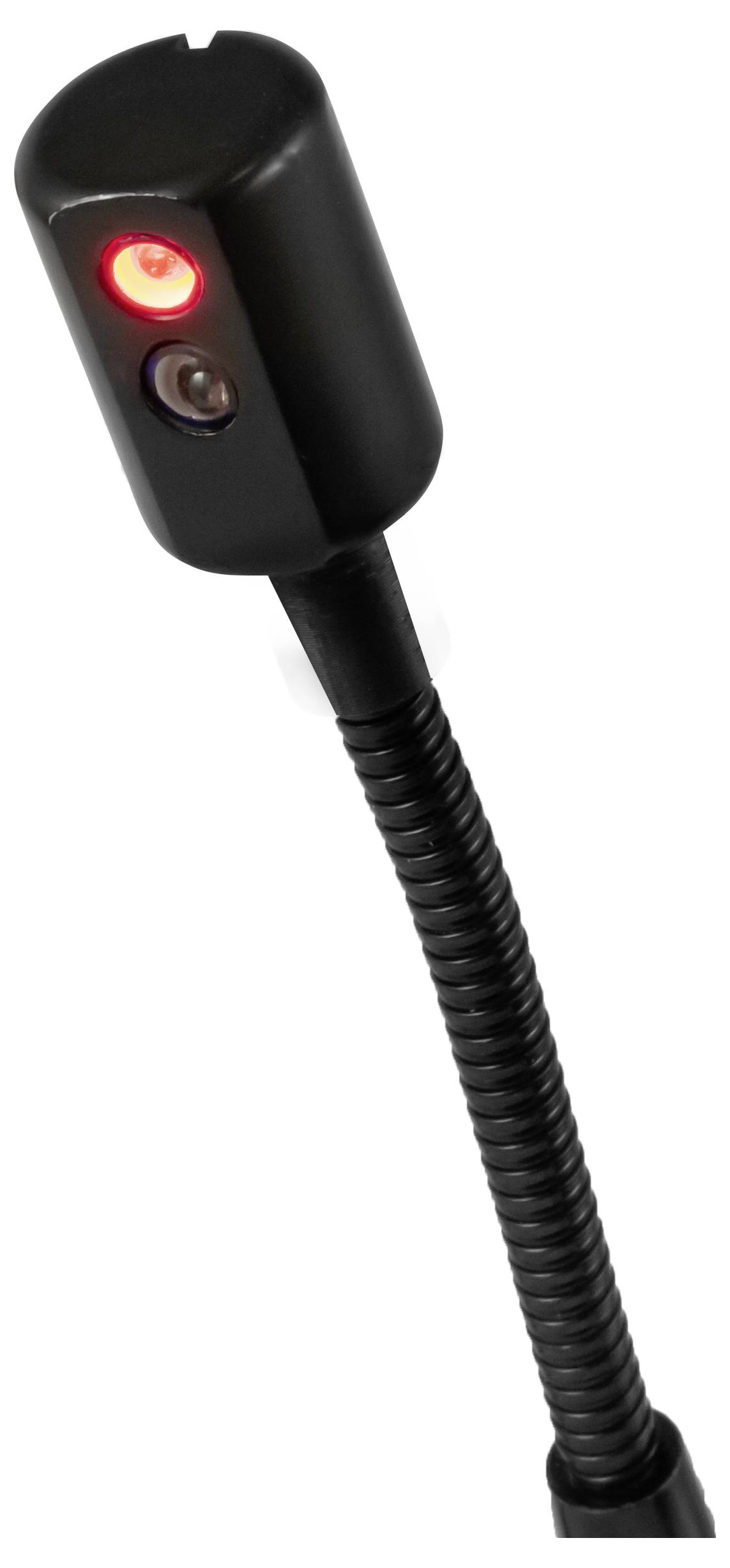

Okrem zariadenia na meranie pólového napätia ponúka spoločnosť PCE Instruments aj snímač s husím krkom PCE-BTM 2000 SHL. Aby sa dosiahli aj ťažko dostupné meracie body v inštalovaných systémoch, senzor má dlhý husí krk a špirálový kábel.

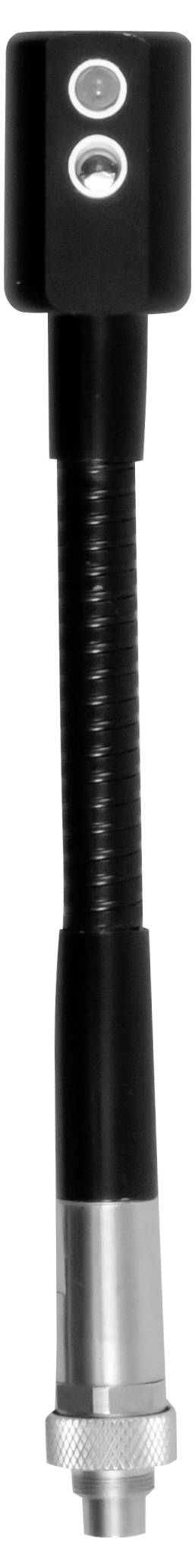

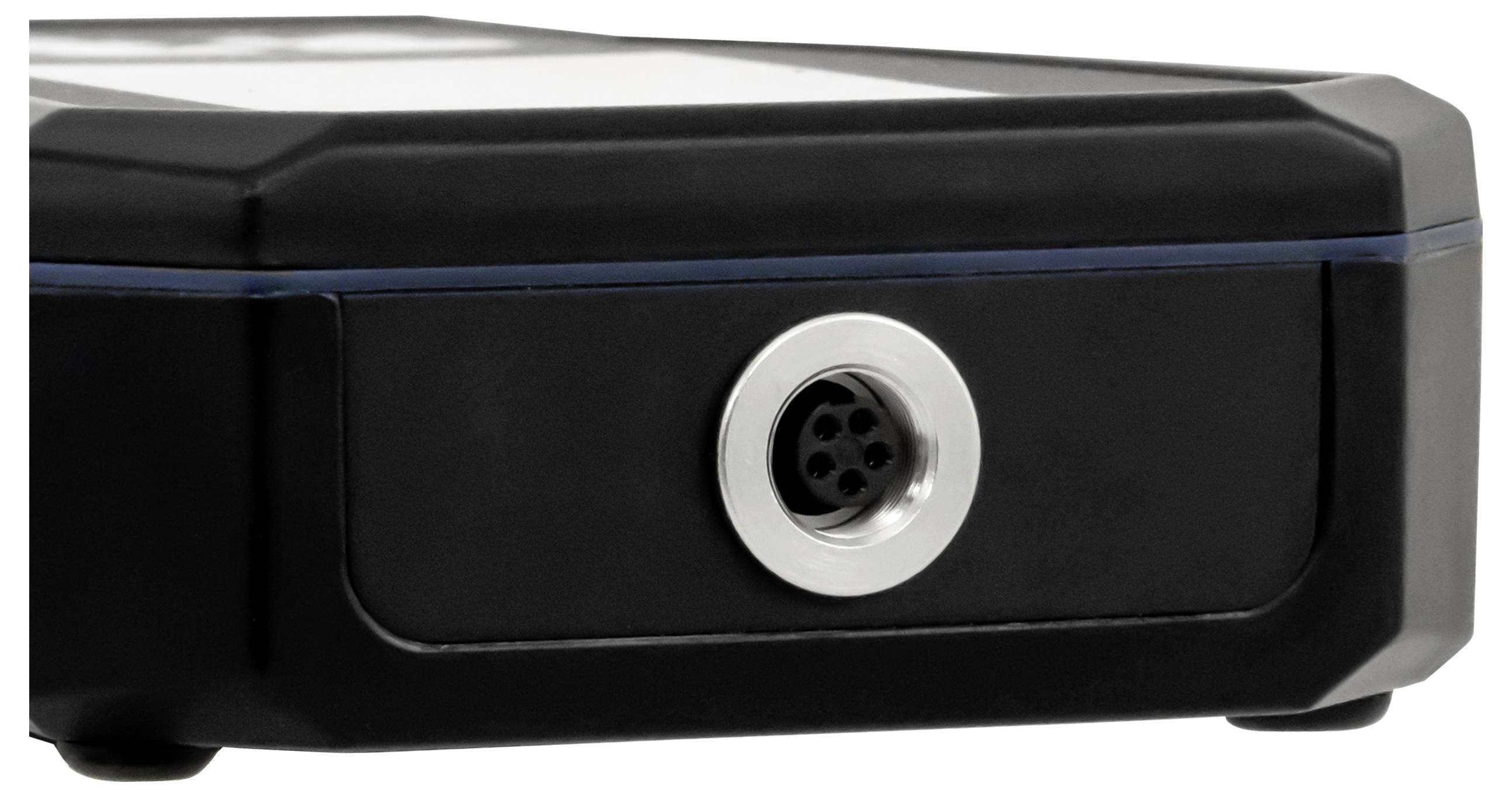

Náhradný senzor s krátkym husím krkom PCE-BTM 2000 SHS sa dá jednoducho naskrutkovať na merací prístroj PCE-BTM 2000. Flexibilný krk senzora umožňuje prístup aj k ťažko dostupným meracím bodom.


ČO JE PREDPNUTIE / PREDPNUTIE REMEŇA?
Keďže na remeňový pohon pôsobí viacero síl, nižšie sú uvedené najdôležitejšie sily pôsobiace na remeňové pohony, aby sa pochopil význam predpínacej sily. Remeň spája hnaciu remenicu s hnanou remenicou. Hnací kotúč je poháňaný motorom, ktorý generuje krútiaci moment a prenáša ho na hnací kotúč. Remeň prenáša tento krútiaci moment na výstupnú kladku vo forme obvodovej sily. V tejto súvislosti sú dôležité nasledujúce sily.

Obvodová sila: Obvodová sila zodpovedá užitočnej sile, ktorú má remeň prenášať. Obvodová sila závisí od použitého výkonu motora, a teda od krútiaceho momentu, ako aj od otáčok motora a priemeru remenice. Aby sa udržala rovnováha síl, obvodová sila spôsobuje, že sa v prameňoch pásu vyvíjajú rôzne sily. Rozdiel síl medzi zaťaženou a nezaťaženou stranou zodpovedá obvodovej sile, ktorá sa prenáša na poháňaný remeň.

Trecia sila: Trecia sila na hnacej kladke zabezpečuje, že krútiaci moment motora sa prenáša na hnanú kladku cez remeň. Na výstupnom kotúči sa generuje využiteľný krútiaci moment, ktorý zodpovedá súčinu obvodovej sily a polovice priemeru výstupného kotúča.

Odstredivá sila. Odstredivá sila sa zvyšuje so zvyšujúcimi sa otáčkami, čo spôsobuje natiahnutie remeňa a tým stratu priľnavosti. V tomto prípade pôsobí odstredivá sila proti statickej sile.

Predpínacia sila: Predpínacia sila sa líši v zaťažených a nezaťažených častiach za dynamických podmienok. V statickom stave je predpätie v oboch sekciách rovnaké. Predpätie sa musí nastaviť v statickom stave pomocou zariadenia na meranie predpätia tak, aby za dynamických podmienok bola dostatočná priľnavosť k kladkám, aby sa zabezpečil prenos výkonu z remeňa na kladku, pričom sa súčasne zohľadnia odstredivé sily pôsobiace na remeň počas prevádzky. Predpätie však nesmie byť nastavené príliš vysoko, inak môže pri zaťažení dôjsť k poškodeniu remeňa a/alebo ložiska. Správne predpätie sa musí zvoliť špecificky pre každý remeň a zodpovedajúce použitie. Výrobcovia remeňov zvyčajne špecifikujú príslušné predpätie vo forme síl alebo frekvencií. Na presné určenie potrebného predpätia po inštalácii a pred uvedením remeňového pohonu do prevádzky je potom možné použiť zariadenie na meranie predpätia.
