Name: PCE Instruments PCE-DPD-F2 digitálny ukazovateľ, Indikátor sily, PCE-DPD-F2
Brand: PCE Instruments
SKU: 2452776
Availability: BackOrder

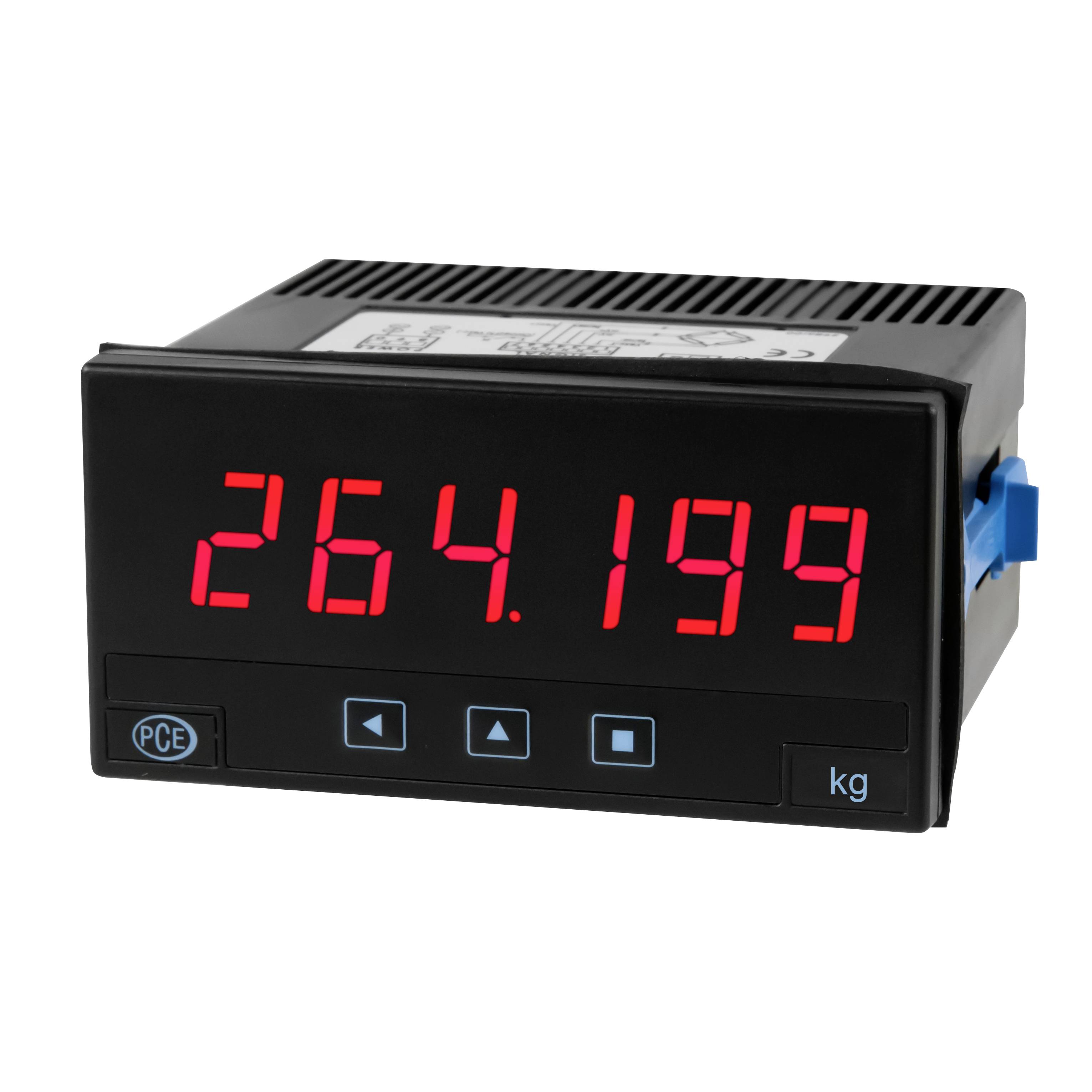

Digitálny panelový merač zobrazuje „264.199" v červených LED čísliciach s označením jednotky „kg" a modrými ovládacími tlačidlami na čiernej skrinke.

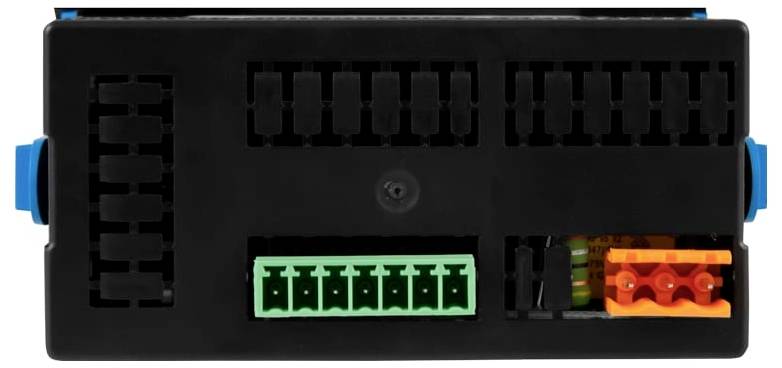

Čierny elektronický kontrolný modul s označenými портми konektora, vrátane zelenej viacpólnej zásuvky a oranžovej zásuvky na prednej strane.

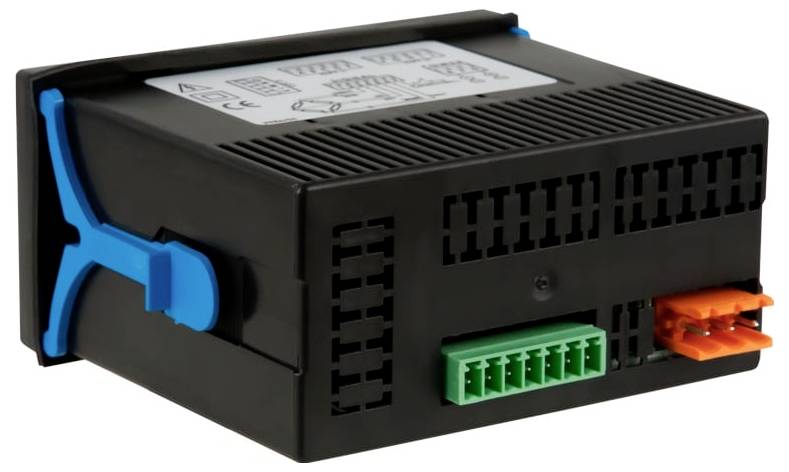

Čierny elektronický riadiaci modul s modrým bočným zámkom a zelenými a oranžovými zástrčkovými konektormi na prednej strane.

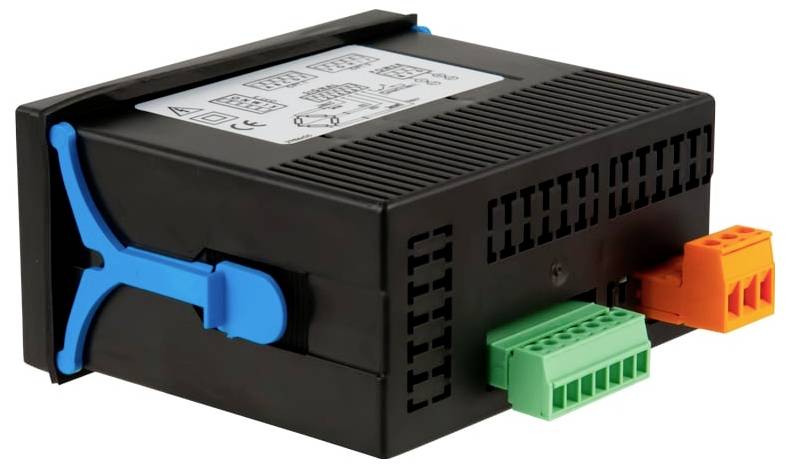

Čierny elektronický riadiaci modul s modrým bočným západkou a zelenými a oranžovými konektormi zástrčky, zobrazený na bielom pozadí.

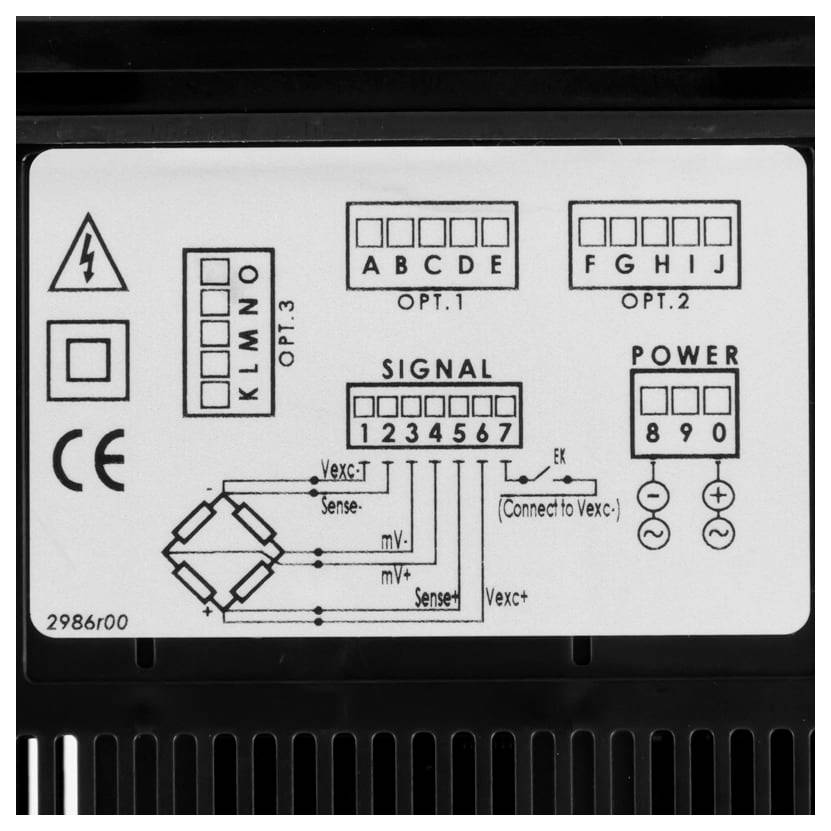

Schéma zapojenia elektronického modulu s označením pridelenia terminálov pre OPT.1, OPT.2, OPT.3, SIGNAL a POWER konektory.

1/5

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 5. 11.

2 Ks

Počet

Celkom (385,00 € / kus)

385,00 €

s DPH

Doprava zadarmo

Už len 2 Ks skladom!

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

vstupný rozsah signálu
Presnosť pri 25°C
Citlivosť v mV/V pri 5V
Citlivosť v mV/V pri 10 V
0... 100 mVdc
± 0,05 % čítania mb
20 mV/V
10 mV/V
0... 30 mV DC
± 0,05 % čítania mb
6 mV/V
3 mV/V
0... 20 mVdc
± 0,05 % čítania mb
4 mV/V
2 mV/V
0... 15 mV DC
± 0,05 % čítania mb
3 mV/V
1,5 mV/V
0... 10 mV DC
± 0,05 % čítania mb
2 mV/V
1 mV/V
0... 5 mV DC
± 0,05 % čítania mb
1 mV/V
0,5 mV/V
Maximálne vstupné napätie 30 V vo všetkých meracích rozsahoch
Meracie články napájacieho napätia 5 V alebo 10 V
Maximálny prúd 140mA
Maximálny počet meracích článkov (s 350 ohmovými meracími článkami inak max. 140 mA)
Napájanie 5V: 1 ... 8 meracích buniek
Napájanie 10 V: 1 ... 4 meracie bunky
Displej 6-miestny 7-segmentový LED displej
Jednotky (používateľom vložiteľné) g, kg, t, ks, mg, lb, N, kN
červená farba
Výška číslic 14 mm
Rozsah displeja -199999 ... 999999
Desatinná bodka Nastaviteľná po každej zobrazenej číslici
Indikátor podkmitu a prekročenia Bliká indikátor
Rýchlosť merania (nastaviteľná) / čas odozvy 16 Hz / 63 ms 50 Hz / 20 ms 60 Hz / 17 ms
Displej obnovovacej frekvencie 16 Hz
Elektrické pripojenia
skrutkové spoje
1... 2,5 mm²
Napájanie 11... 60V DC / 24/48V AC
Príkon max.1 W bez výstupných kariet
4W max s výstupnými kartami
Stupeň krytia vpredu: IP65
Výrez pre montážny panel
Rozmer výrezu panelu 92 x 44 mm
Rozmery 96 x 48 x 91 mm
Hmotnosť pribl. 150 g
Prevádzková teplota 0 ... 50 °C
Skladovacia teplota -20 ... 70 °C
Doba zahrievania cca 15 minút

Kategória výrobku: digitálny ukazovateľ

Rozsah merania (min.): 0 V

Typ: PCE-DPD-F2

Rozsah merania (max.): 30 V

Technológia displeja: LED

Displej (counts): 999999

Rozmer.: (d x š x v) 91 x 96 x 48 mm

Hmotnosť: 150 g

Osvetlenie displeja: červené

Montážna hĺbka: 91 mm

Farba: červená

Šírka: 96 mm

V: 48 mm

Dĺžka: 91 mm

Rozhranie: skrutková svorka

Výška číslic: 14 mm

: bez certifikátu

Na stiahnutie

Datasheet

Datasheet 2452776 PCE Instruments PCE-DPD-F2 digitálny ukazovateľ, Indikátor sily, PCE-DPD-F2

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2452776 PCE Instruments PCE-DPD-F2 digitálny ukazovateľ, Indikátor sily, PCE-DPD-F2

Popis

Displej sily PCE-DPD-F2 pre tenzometre s mV / V / modulárne výstupné karty / 6-miestny LED displej / napájanie 230 V alebo 24 V Zabudovaný displej slúži na zobrazenie sily a hmotnosti, ktorá je určená snímačmi sily a silomery s tenzometrami . Výstupný signál meracej cely je irelevantný, pretože displej tenzometra umožňuje zobrazenie správnej hmotnosti v mV / V na základe nastavenej citlivosti. DMS displej zobrazuje namerané hodnoty na 6-miestnom LED displeji. Teoreticky by merací rozsah mohol byť medzi -199999 ... 999999 klamstvo. V závislosti od požadovanej a nastavenej mierky možno na inštalačný displej nalepiť príslušnú nálepku jednotky. Displej tenzometra môže priamo napájať pripojenú meraciu bunku s tenzometrami napätím. Napájacie napätie je možné zvoliť medzi 5 V a 10 V. V závislosti od zvoleného napätia je možné k digitálnemu displeju DMS pripojiť až 8 alebo 4 snímače zaťaženia alebo snímače zaťaženia. Zvláštnosťou tohto digitálneho displeja pre mV / V je modulárny koncept výstupu. V závislosti od aplikácie sú tu k dispozícii rôzne, vymeniteľné výstupné karty.
