Name: PCE Instruments PCE-HFG 10K-ICA hydraulický prstencový tlakový snímač 0 - 10000 N ISO
Brand: PCE Instruments
SKU: 3812859
Availability: BackOrder

Okrúhly kovový tenzometer s číselníkovým meradlom a certifikačným dokumentom za ním, označený PCE-HFG 10K a kN.

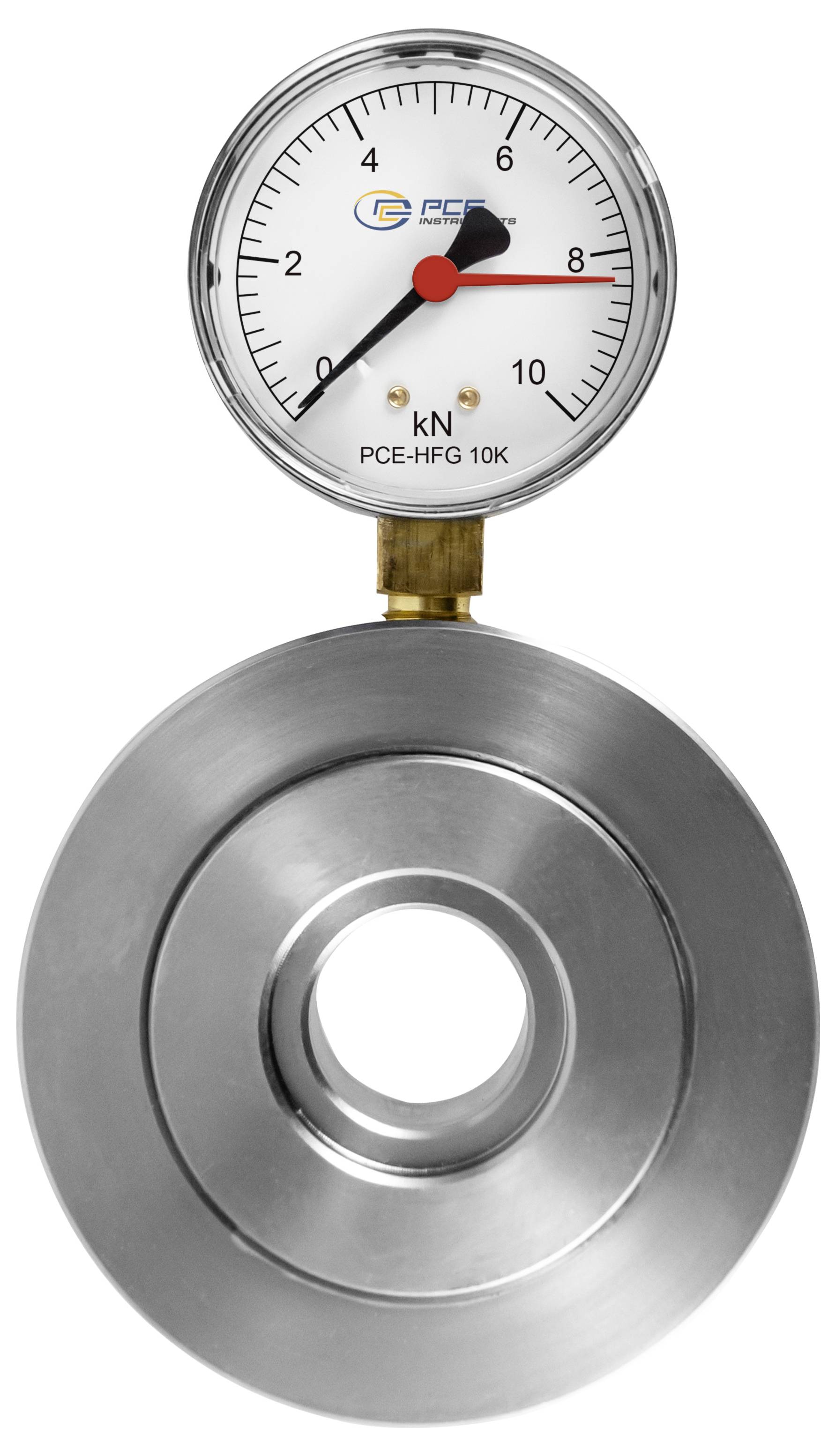

Ciferníkový silomer pripevnený na kovový krúžkový snímač zaťaženia, ktorý zobrazuje meranie v kilonewtonoch na stupnici 0–10.

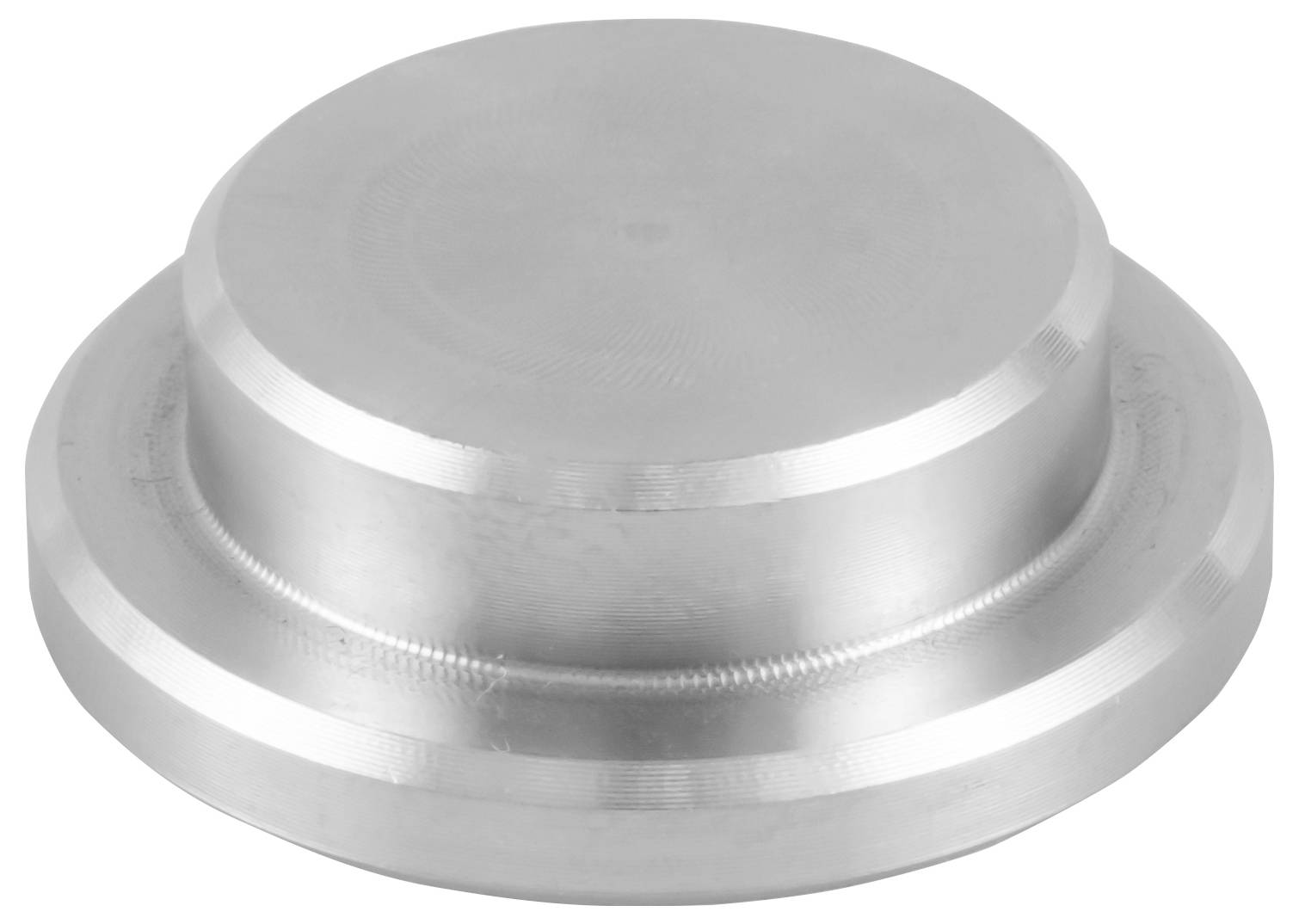

Kovový okrúhly obrábený uzáver alebo zátka so stupňovitou valcovou základňou zobrazené na bielom pozadí.

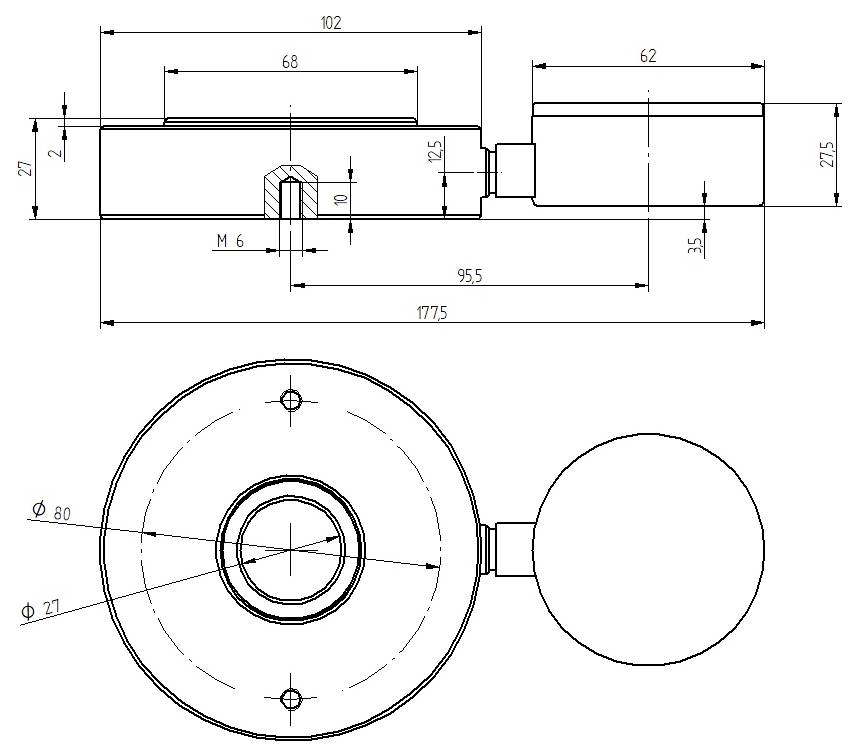

Technický výkres kruhovej mechanickej súčiastky s bočne umiestneným valcovým číslom, zobrazujúci pohľad spredu a pohľad zboku s rozmermi a otvorom M6 so závitom.

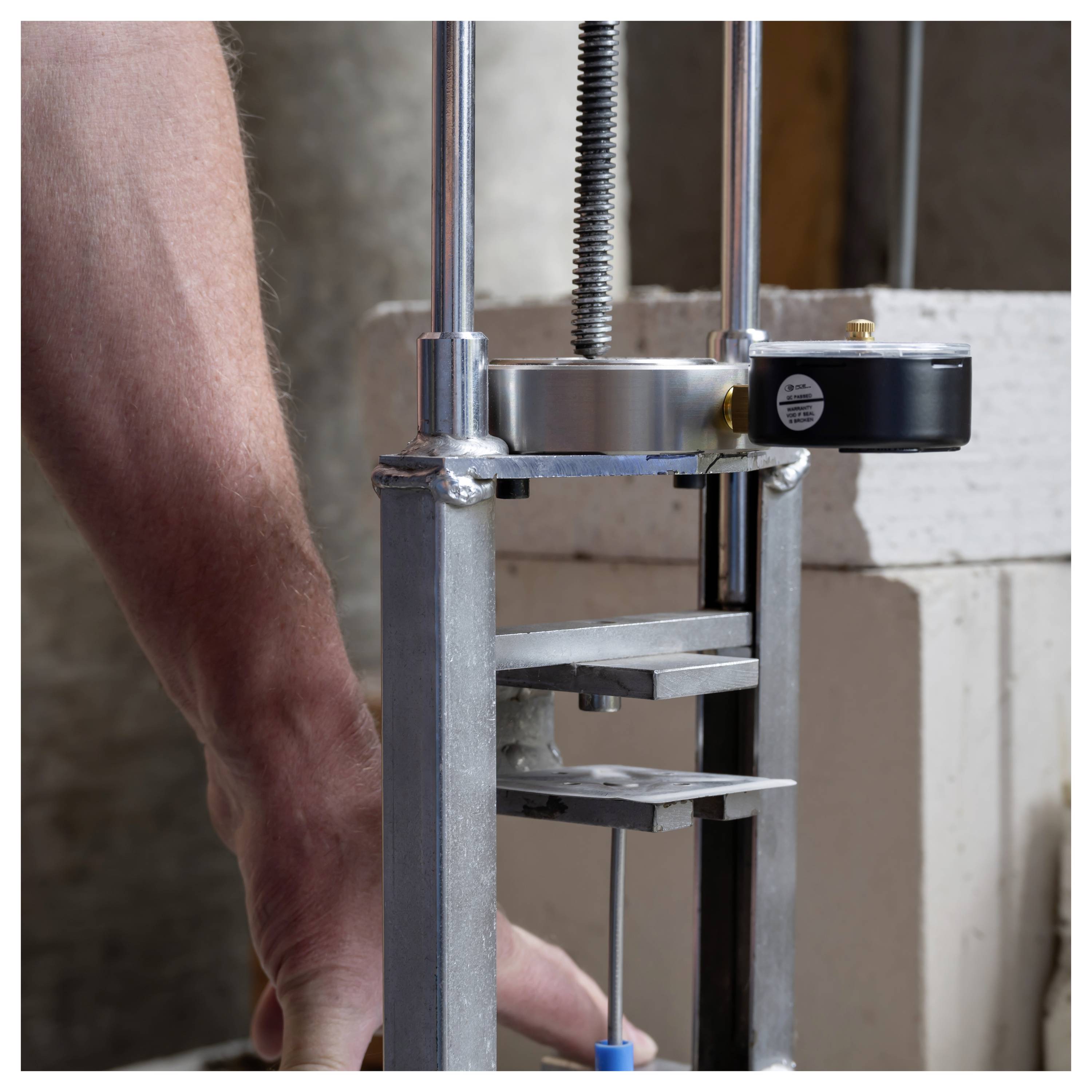

Zblízka zobrazený stroj na test tlaku s rukou osoby upravujúcej vzorku pod lisovacou hlavicou.

1/5

Dodatočné informácie:

Datasheety: (PDF)

Doručenie: St 16. 12. 2026

Počet

Celkom (905,00 € / kus)

905,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

PROFESIONÁLNY. KALIBROVANÉ. VYBAVENIE. PCE-HFG 10K-ICA

Hydraulický prevodník sily z nehrdzavejúcej ocele
Meranie statických tlakových síl
Snímač sily krúžku a tlaková pečiatka
Skrutkové upevnenie pre axiálnu montáž
integrovaný ukazovateľ ťahania
Zobrazenie tlakovej sily v kilonewtonoch [kN]
vrátane kalibračného certifikátu ISO

Technické parametre

Výkon
Merací rozsah 0 ... 10 000 N
Rozlíšenie 200 N
Presnosť ±1,95 % vE
Všeobecné technické údaje
Jednotka(y) kN
Typ displeja: bez displeja
Snímač hydraulickej sily
Montážne otvory: 2 x M6
Rozmery displeja: Ø55 mm, dĺžka hydraulickej hadice: 100 cm
Trieda ochrany (zariadenie) IP52
Prevádzkové podmienky 0 ... 50 °C, 20 ... 90 % relatívna vlhkosť
Skladovacie podmienky -10 ... 60 °C, 20 ... 90 % relatívna vlhkosť
Rozmery (D x Š x V x H) 175 x 100 x 28 x 55 mm
hmotnosť: 1600 g

Kategória výrobku: hydraulický prstencový tlakový snímač

Displej: analógový

Rozsah merania sily (max.): 10000 N

: ISO

Rozmer.: (d x š x v) 175 x 100 x 28 mm

Hmotnosť: 1.6 kg

Rozlíšenie (sila): 200 N

Základná presnosť (±): 1.85 %

Rozsah merania sily: 0 - 10000 N

Rozsah merania sily (min.): 0 N

Šírka: 100 mm

V: 28 mm

Dĺžka: 175 mm

Na stiahnutie

Datasheet

Datasheet 3812859 PCE Instruments PCE-HFG 10K-ICA hydraulický prstencový tlakový snímač 0 - 10000 N ISO

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3812859 PCE Instruments PCE-HFG 10K-ICA hydraulický prstencový tlakový snímač 0 - 10000 N ISO

Popis

Hydraulický prevodník sily je založený na princípe, že sila pôsobiaca na tlakový piest sa meria hydraulicky. Generovaný hydraulický tlak sa zobrazuje hydraulickým prevodníkom sily na stupnici v kilonewtonoch. Vďaka integrovanému indikátoru odporu dokáže náš hydraulický prevodník sily zobraziť príslušnú maximálnu nameranú hodnotu.

Ďalšou špeciálnou vlastnosťou hydraulického prevodníka sily je otvor krúžku 27 mm. Tento otvor v krúžku umožňuje vykonávať merania s hydraulickým prevodníkom sily napríklad na vodiacich koľajniciach, hriadeľoch a skrutkách napríklad hydraulického lisu. Pomocou vkladateľného piestového adaptéra je možné hydraulický snímač sily v priebehu niekoľkých sekúnd premeniť z meracieho zariadenia na krúžkovú silu na meracie zariadenie na tlakový piest. Vďaka tomu je hydraulický prevodník sily flexibilný vo svojom použití.

Hydraulické prevodníky sily sa používajú všade tam, kde pôsobia sily, ktoré je potrebné merať. Hydraulický prevodník sily je preto ideálny na meranie údržby a nastavovacie práce napríklad na priemyselných strojoch.
