PCE Instruments PCE-MO 3001 ohmmeter

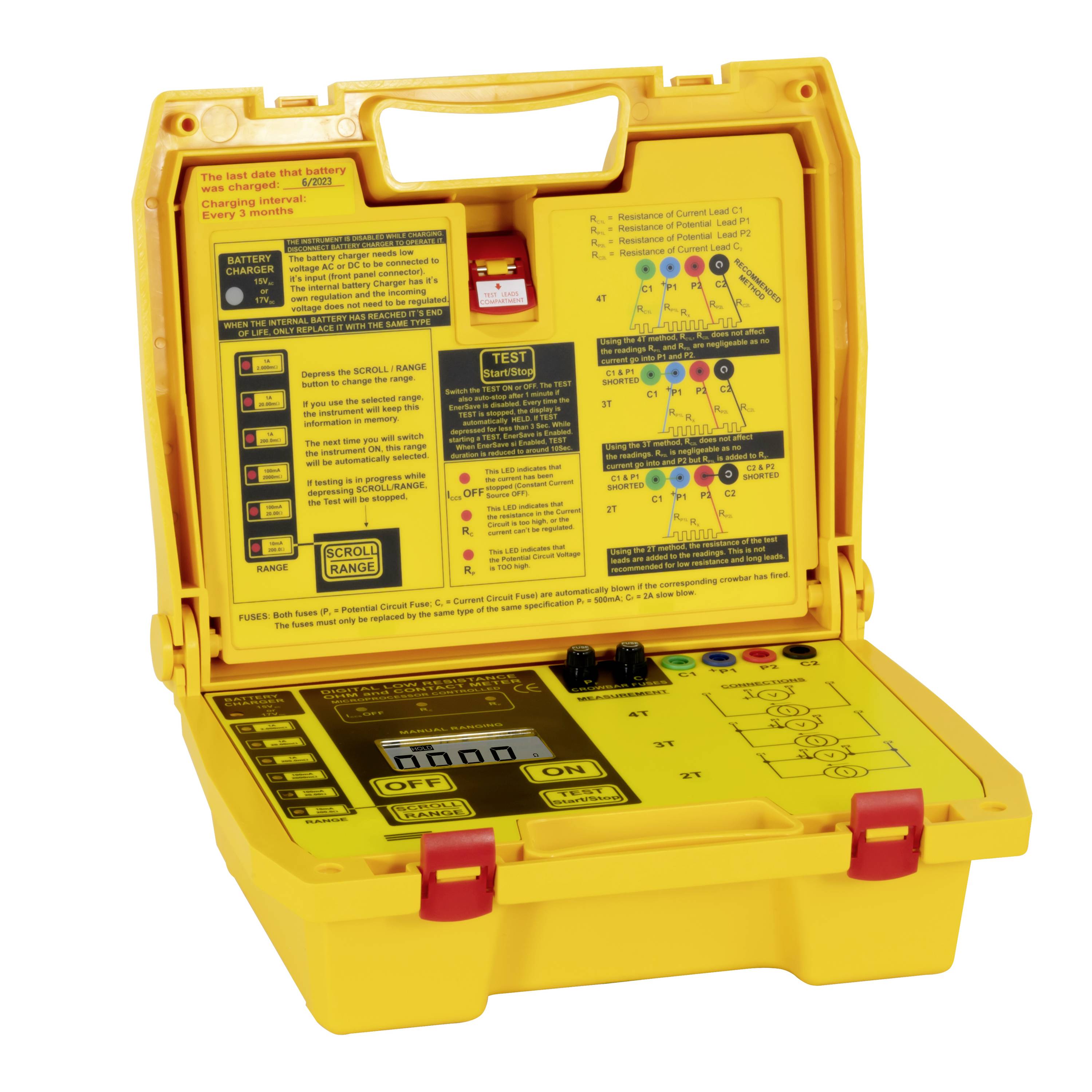

Otvorený žltý prenosný prípad testera batérií zobrazujúci pokyny, indikačné svetlá a ovládacie tlačidlá na testovanie kapacity batérie a stavu.

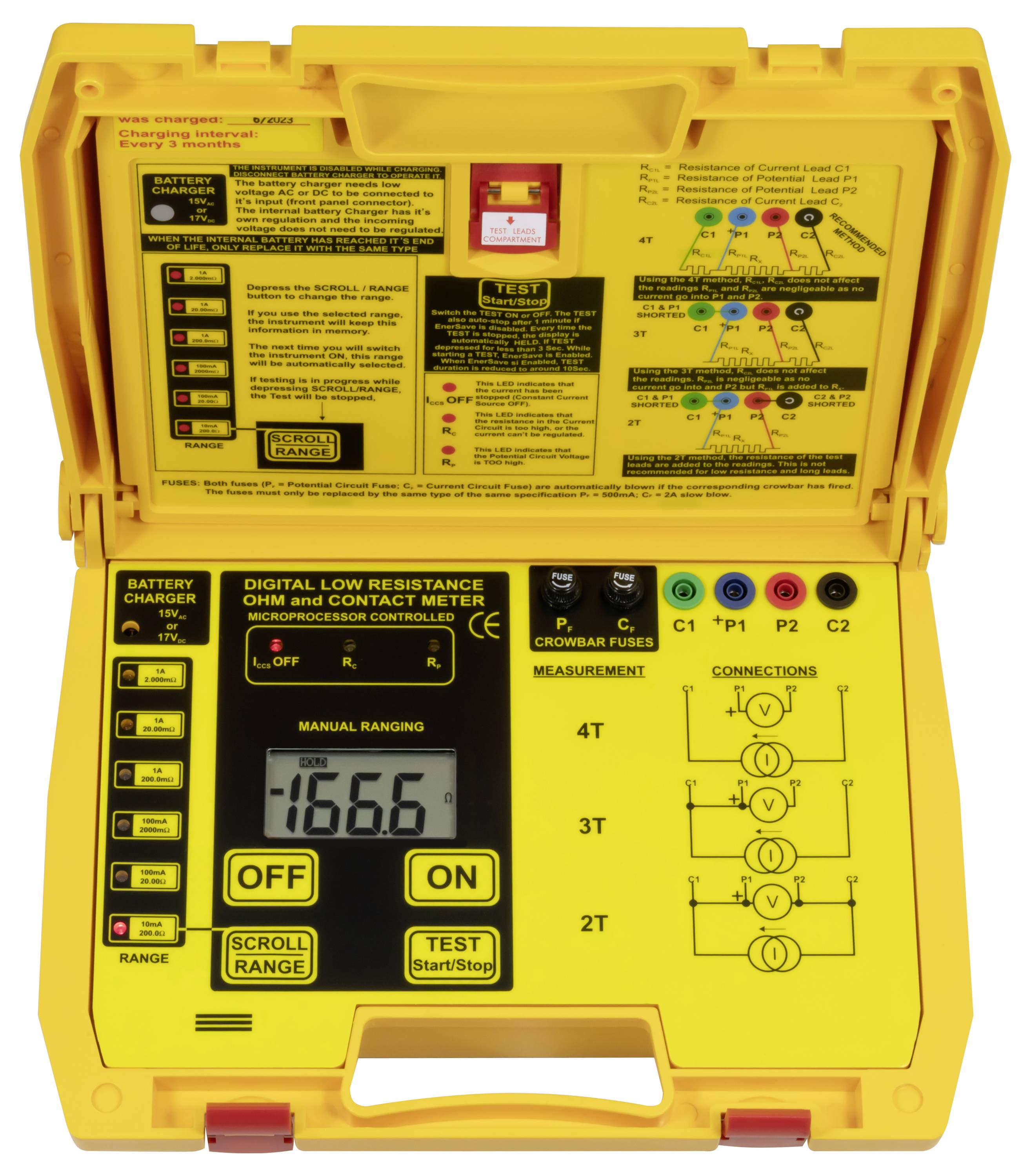

Žltý digitálny nízkoohový ohmmeter a kontaktný merač v pevnom puzdre s LCD displejom, ovládačmi ON/OFF, TEST a výberu rozsahu a schémami zapojenia.

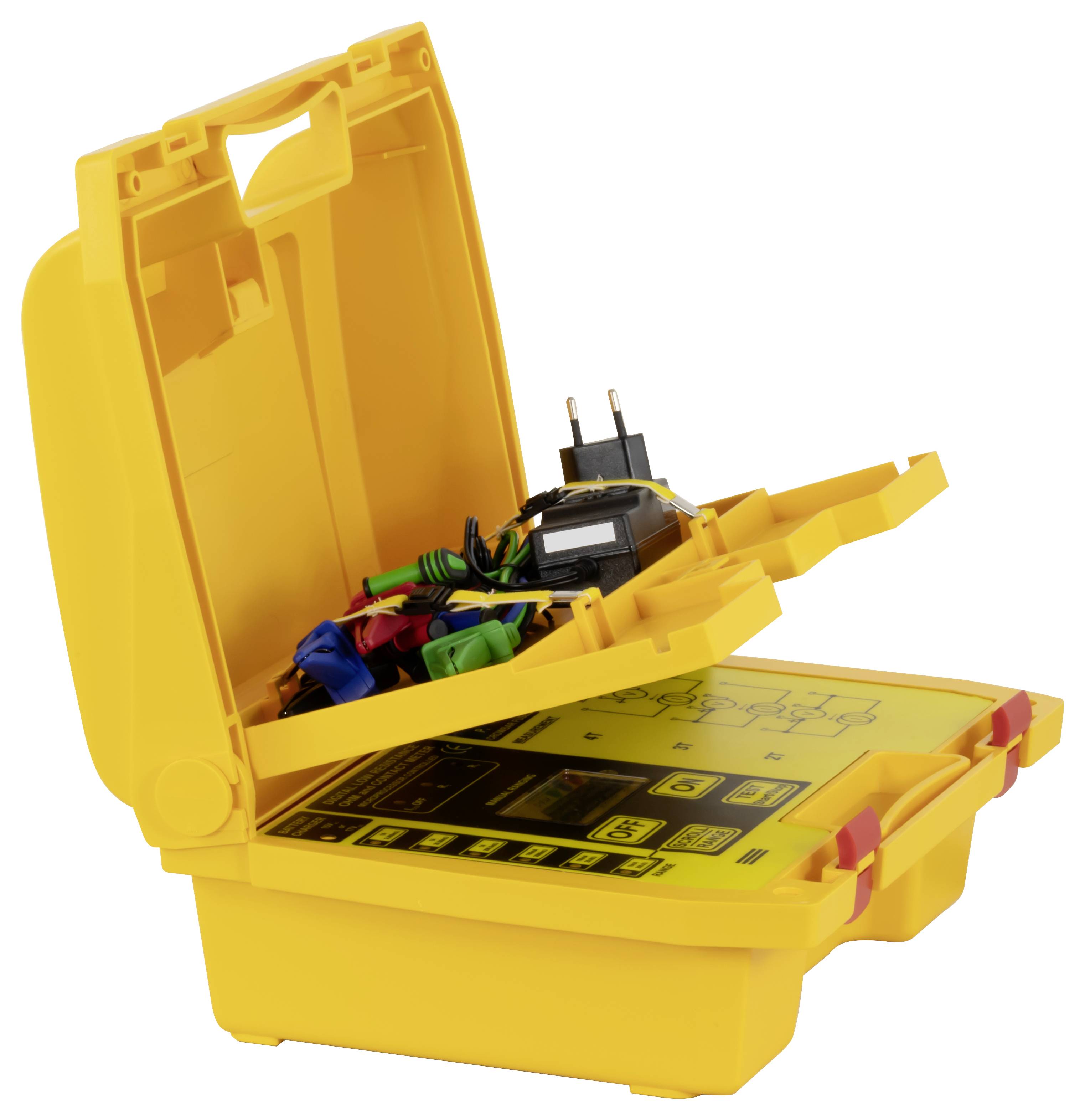

Otvorená žltá plastová skrinka s elektronickými komponentmi, napájacím adaptérom a vytlačeným obvodom v údržbovom komplekte.

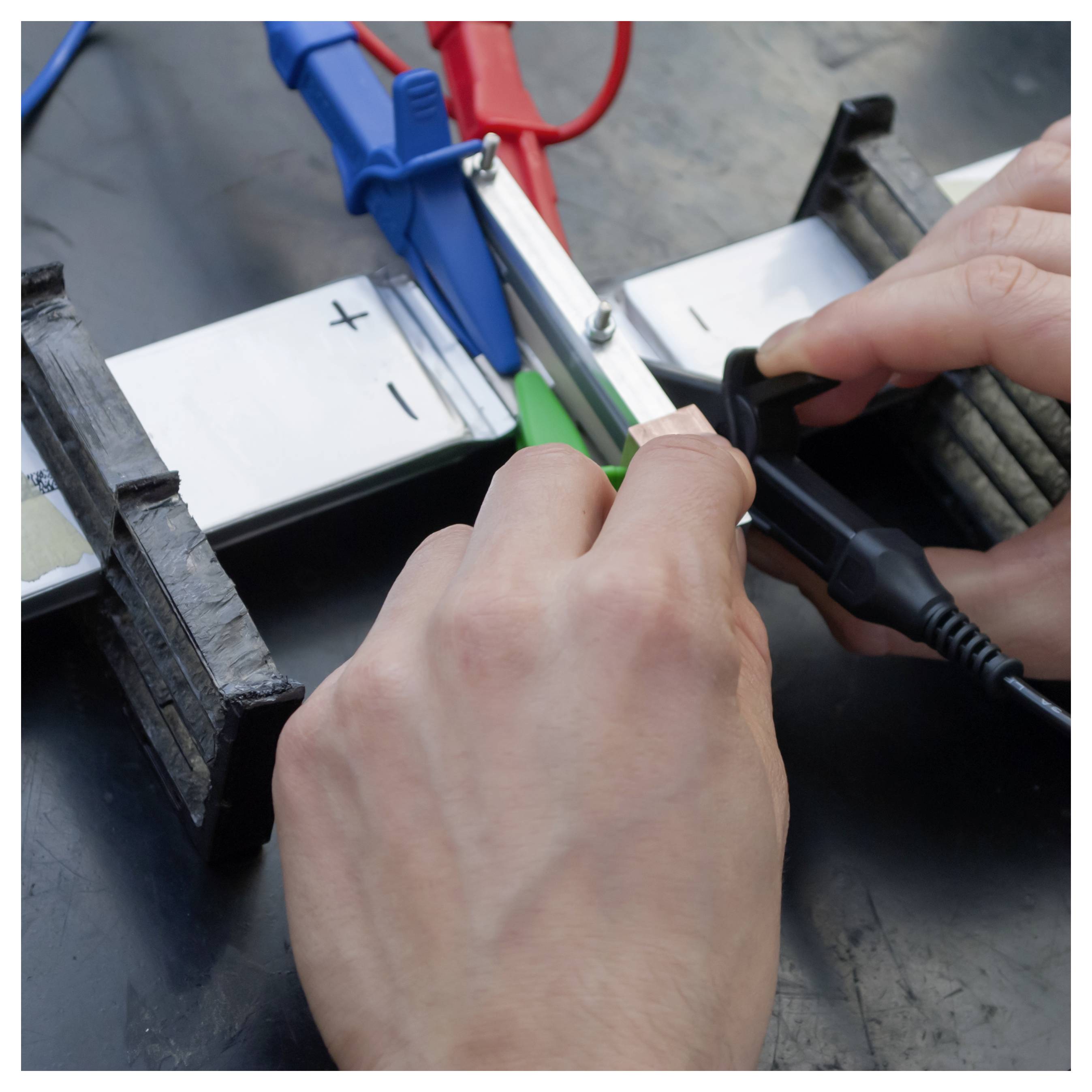

Ruky pripájajú farebné meracie vodiče k batériovému balíčku označenému znamienkami "+" a "-" pomocou sondy multimetra.

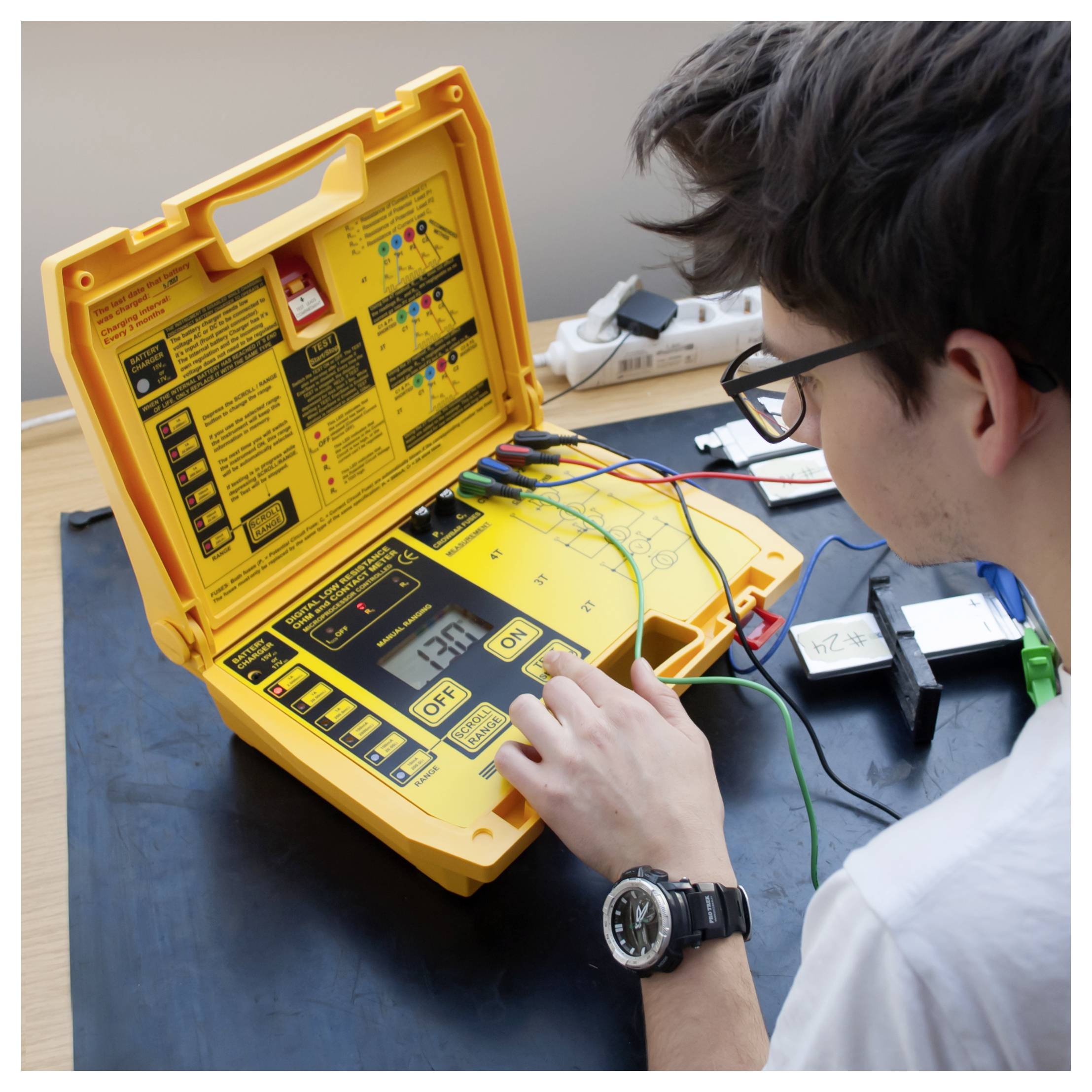

Technik používajúci prenosný elektrický tester na pracovnom stole, s drôtmi pripojením k zariadeniu a osoba skúmajúca digitálny displej.

1/5

Datasheety: (PDF)

Doručenie: Po 14. 9.

3 Ks

Počet

Celkom (1 345,53 € / kus)

1 345,53 €

bez DPH.

Doprava zadarmo

Už len 3 Ks skladom!

Nahlásiť právny incident

Technické parametre

Meracie rozsahy / rozlíšenie / presnosť
2 000 mΩ / 1 μΩ / ± (5 % + 5 dgt.)
20,00 mΩ / 10 µΩ / ± (4% + 4dgt.)
200,0 mΩ / 100 µΩ / ± (4% + 4dgt.)
2000 mΩ / 1 mΩ / ± (3% + 4dgt.)
20,00Ω / 10mΩ / ± (2% + 4dgt.)
200,0 Ω / 100 mΩ / ± (2 % + 4 dgt.)
skúšobný prúd
10mA (rozsah 200Ω)
100 mA (rozsahy 20 Ω / 2 Ω)
1A (rozsah 200 mΩ / 20 mΩ / 2 mΩ)
Otestujte presnosť prúdu
10 mA: ± 1,5 %
100 mA: ± 2,0 %
1A: ±3,0 % Max
Výstupné napätie 10 V rms
Vnútorné napájanie z batérie
Puzdro Polykarbonát / ABS
Rozmery 330 x 260 x 160 mm
hmotnosť: 3,8 kg
Štandardizácia EN 61010-1

Kategória výrobku: ohmmeter

Meracie funkcie: odpor
napätie

: bez certifikátu

Rozmer.: (d x š x v) 330 x 260 x 160 mm

Hmotnosť: 3.8 kg

Displej: digitálny (LCD)

Šírka: 260 mm

V: 160 mm

Dĺžka: 330 mm

Na stiahnutie

Datasheet

Datasheet 2452802 PCE Instruments PCE-MO 3001 ohmmeter

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2452802 PCE Instruments PCE-MO 3001 ohmmeter

Popis

Rozlíšenie ohmmetra do 1 µΩ / robustné puzdro / veľký LCD displej / prevádzka na batérie / monitorovanie vnútornej teploty / prehľadné usporiadanie Ohmmeter je určený na meranie odporu vo veľmi malých rozsahoch. Tento ohmmeter používa 4-vodičovú metódu merania na vylúčenie chýb merania spôsobených meracími čiarami. Pomocou zdroja konštantného prúdu umožňuje toto zariadenie pretekať stabilný prúd cez testovaný objekt cez dve meracie vedenia. Pokles napätia sa meria pomocou dvoch prídavných vedení. Pretože tento ohmmeter poskytuje šesť rôznych meracích rozsahov s tromi rôznymi meracími prúdmi, je možné dosiahnuť presné výsledky v širokom rozsahu merania. Vďaka meraciemu prúdu do 1 ampér je možné presne určiť aj veľmi nízke odpory. Ohmmeter, navrhnutý ako prenosné puzdro a vybavený internou nabíjateľnou batériou, je vhodný pre mobilné použitie. Meracie vedenia sú umiestnené v puzdre, čo zjednodušuje prepravu. Ďalšími výhodami tohto meracieho prístroja sú veľký LCD displej a veľké tlačidlá, ktoré zaisťujú jednoduché, rýchle a predovšetkým bezpečné používanie tohto meracieho prístroja. Vnútorný ochranný obvod zabraňuje prehriatiu ohmmetra. Typickými oblasťami použitia sú napríklad meranie odporu cievok na cievkach a generátoroch, ako aj prechodového odporu spínačov a relé, ale aj testy kontinuity na systémoch kruhových zberníc. Ohmmeter sa vždy dodáva kalibrovaný z výroby. Ako voliteľné príslušenstvo je možné merací prístroj aj laboratórne kalibrovať a vybaviť certifikátom ISO.

Tento text bol preložený strojovo.
