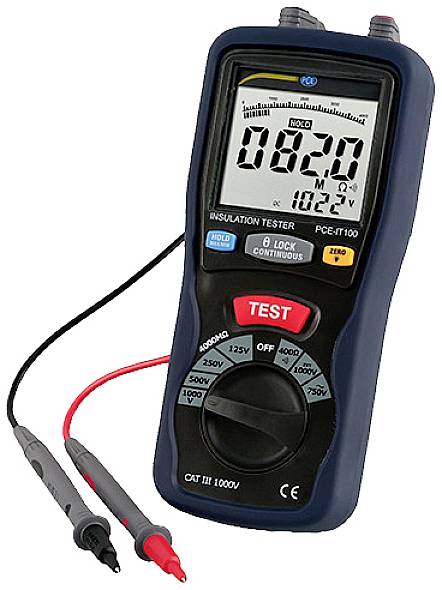

PCE Instruments PCE-IT100 ohmmeter

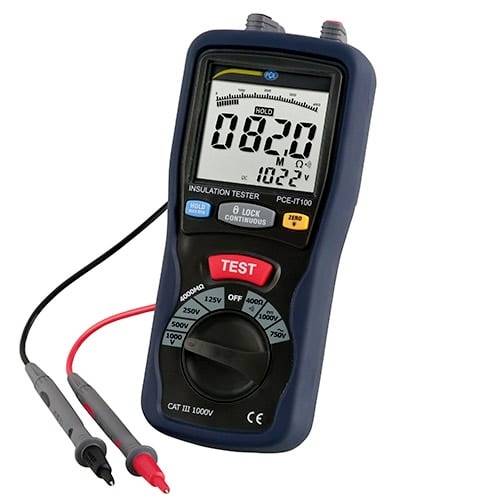

Prenosný tester izolácií s sondami zobrazujúci čítanie 0820 MΩ na jeho digitálnom displeji.

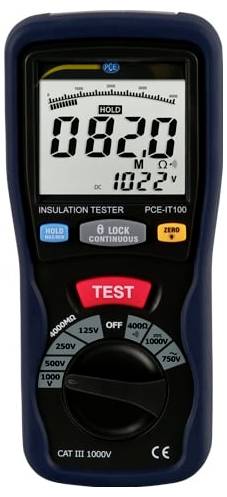

Prenosný tester izolácií zobrazujúci "HOLD" a odčítanie 08.20 MΩ s napätím 102.2 V, s viditeľnými ovládacími prvkami testu a ciferníka.

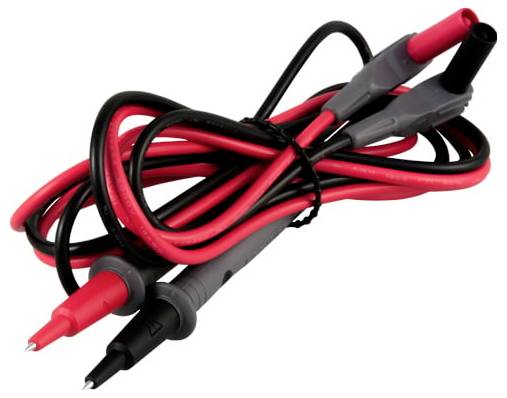

Stočené červené a čierne meracie kábely multimetra s ostrými hrotmi sondy, zobrazené na bielom pozadí.

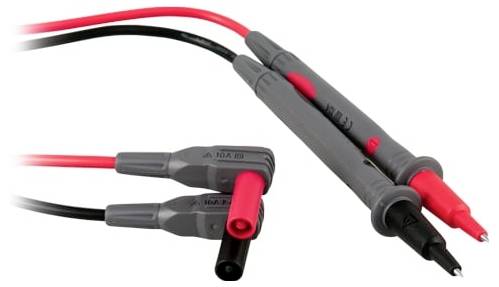

Izolované elektrickej testovacie vodiče s červeným a čiernym zásuvkami a konektormi na bielom pozadí.

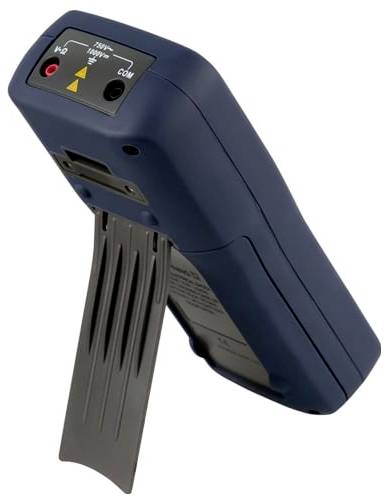

Prenosný diagnostický prístroj s digitálnym displejom a pozíciami pre sondy, zobrazený na statíve pred bielym pozadím.

1/5

Datasheety: (PDF)

Doručenie: Po 14. 9.

23 Ks

Počet

Celkom (259,35 € / kus)

259,35 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Ohmmeter PCE-IT100

Veľký rozsah merania
4 rôzne testovacie napätia do 1 kV
Funkcia Auto-Power-Off
Bezpečnosť: EN 61010-1, CAT III 1000 V
Duálny podsvietený displej
s puzdrom na prenášanie
Jednorazové meranie a kontinuálne meranie
vrátane certifikátu o kalibrácii ISO

Technické parametre

Rozsah merania
Striedavé napätie (40 ... 400 Hz) 750 V
Rozlíšenie 1V
Presnosť ±0,8% ±3 číslice
Jednosmerné napätie 1000 V
Rozlíšenie 1V
Presnosť ±1,2 % ±10 dgt
Odpor 40Ω / 400Ω
Rozlíšenie 0,01Ω / 0,1Ω
Presnosť ±1,2% ±3 číslice
izolačný odpor
4MΩ / 40MΩ / 400MΩ / 4000MΩ
Rozlíšenie 0,001 MΩ / 0,01 MΩ / 0,1 MΩ / 1 MΩ
izolačný odpor
125 V
±(2 % + 10 číslic) / ±(2 % + 10 číslic) /
±(4% + 5 číslic) / ±(5% + 5 číslic)
250 V
±(2 % + 10 číslic) / ±(2 % + 10 číslic) /
±(3% + 5 číslic) / ±(4% + 5 číslic)
500 V
±(2 % + 10 číslic) / ±(2 % + 10 číslic) /
±(4% + 5 číslic) / ±(4% + 5 číslic)
1000 V
±(3 % + 10 číslic) / ±(2 % + 10 číslic) /
±(2% + 5 číslic) / ±(4% + 5 číslic)
Testovacie pípnutie kontinuity: ≤ 35Ω, testovací prúd ≤ 200 mA
Napájanie zariadenia 6 x 1,5 V AA batéria
Okolité podmienky 0 ... 40 °C /< 80 % RH (prevádzka) -10 ... 60 °C /< 70 % RH (sklad)
Rozmery 200 x 92 x 50 mm
Hmotnosť 700 g (s batériou)
Normy IEC10101, CAT III 1000 V

Kategória výrobku: ohmmeter

: bez certifikátu

Na stiahnutie

Datasheet

Datasheet 2452481 PCE Instruments PCE-IT100 ohmmeter

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2452481 PCE Instruments PCE-IT100 ohmmeter

Popis

Ohmmeter PCE-IT100 pre izolačné odpory do 4000 MΩ / CAT III 1000 V / jednoduchá manipulácia jednoduché alebo kontinuálne meranie / funkcia max / min hodnoty Tester izolácie PCE-IT100 využíva pomocné napätia 125 V, 250 V, 500 V a 1000 V na meranie izolačného odporu do max 4000 MΩ. Ďalej tento tester izolácie ponúka meranie nízkeho odporu do 400 Ω a funkciu merania pre striedavé a jednosmerné napätie. Súčasťou výbavy skúšačky izolácie je aj tester kontinuity s pípaním. Okrem funkcie podržania údajov na udržanie aktuálnej nameranej hodnoty je možné v testeri izolácie zaznamenať aj maximálnu alebo minimálnu hodnotu pre meranie napätia a nízkeho odporu. Vďaka veľkým číslicam a osvetleniu je displej testeru izolácie dobre čitateľný aj v náročných svetelných podmienkach. Veľké tlačidlá a otočný gombík na výber meracích funkcií umožňujú jednoduchú obsluhu merača izolácie PCE-IT 100. Súčasťou dodávky testeru izolácie je sada testovacích vodičov s testovacími sondami, testovací kábel s krokosvorkou a 6 batérií na obsluhu testeru izolácie. Limitné hodnoty, ktoré je potrebné dodržiavať pri meraní izolácie - pre nové systémy (suché miestnosti): 1000 ohmov x voltov prevádzkového napätia (napr. pri 230 voltoch & gt; 230 kOhm) - pre nové systémy (vlhké miestnosti, vonku): 500 ohmov x voltov prevádzkového napätia - uzemnené prístroje: 1000 ohm x volt prevádzkového napätia - plne izolované prístroje: 2 MOhm - elektrické náradie: 2 MOhm - ochranné nízke napätie: 250 kOhm - elektrické meracie prístroje: 5 MOhm - bežné hodnoty skúšobného napätia sú 100 voltov pre nízkonapäťové a telekomunikačné systémy, 500 voltov pre inštalácie budov a domáce spotrebiče, 1000 voltov pre nízkonapäťové motory a transformátory
