Name: PCE Instruments PCE-N27D digitálny ukazovateľ, Ukazovateľ výkonu, Kalibrované podľa (ISO), PCE-N27D
Brand: PCE Instruments
SKU: 2452536
Availability: BackOrder

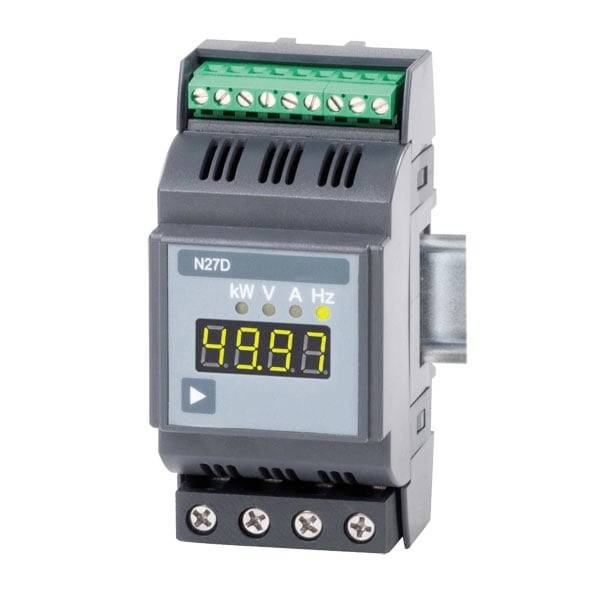

Digitálny panelový merač zobrazujúci 49.97, s označením kW, V, A, Hz, so skrutkovacími svorkami hore a dole.

Schéma zapojenia pre relé PCE-N27D, ktoré znázorňuje napájanie 230V AC, čísla svoriek 1–15 a pripojenia L1/L2-N s vedením 500V/63A AC.

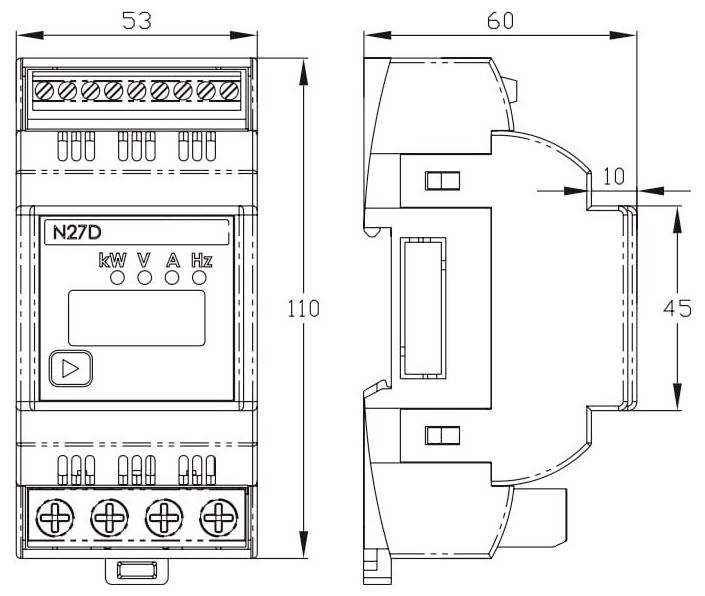

Technický výkres modulu na DIN-lištu označený „N27D", zobrazujúci pohľad spredu a zo strany s rozmermi 53, 60, 110, 10 a 45 mm.

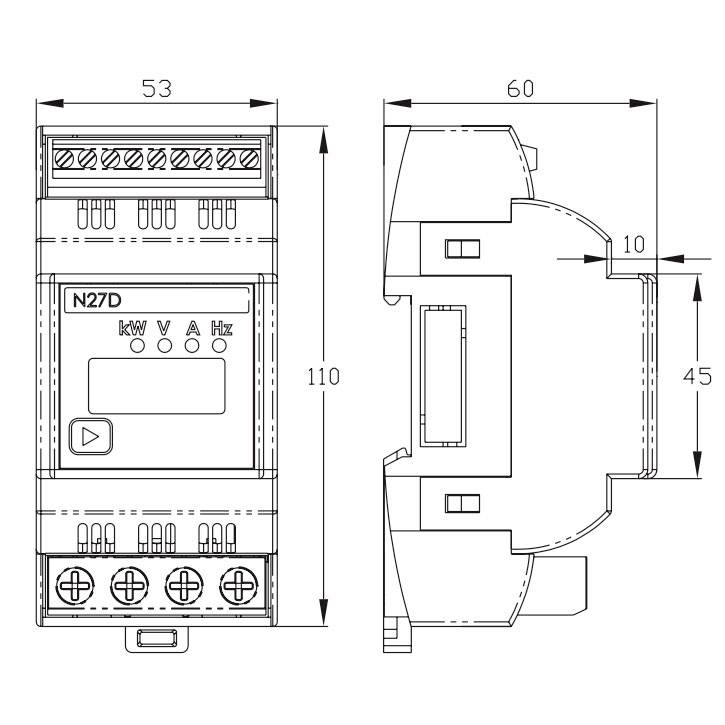

Technický výkres elektronického zariadenia s pohľadom spredu a zboku. Rozmery: výška 110 mm, šírka 53 mm, hĺbka 60 mm.

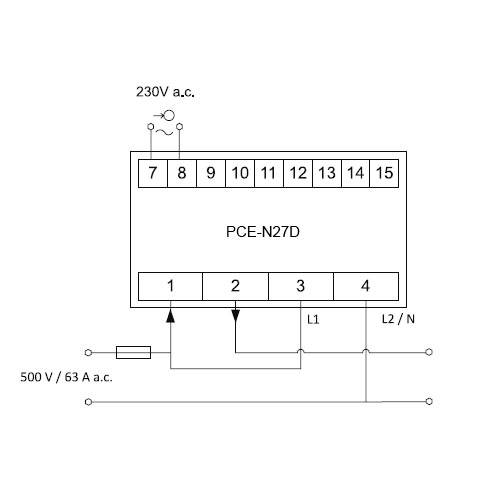

Schéma zapojenia elektrického merača PCE-N27D s prípojkami L1, L2/N, 230V striedavých, 500V/63A striedavých

1/5

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 17. 12.

Počet

Celkom (144,99 € / kus)

144,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Ukazovateľ výkonu

meria priamo až 63 A
Meranie U, I, f, P
Montáž na DIN lištu
vyhovovať norme ISO 50001
Prepínateľná meraná veličina
ľahká manipulácia
LED displej
jednoduchá inštalácia

Dodatočné informácie:

Technické parametre

vstupný displej
Merací rozsah Un 500 V AC
Presnosť 0,01 ... 1,2 x Un ± 0,5 % z meas.
vstupný displej
Rozsah merania V 63 A AC
Presnosť 0,01 ... 1,2 x In ± 0,5 % čítania meas.
frekvencia napätia
Rozsah merania 2... 500 Hz
Presnosť ± 0,02 % FS meas.
aktuálna frekvencia
Rozsah merania 45 ... 500 Hz
Presnosť ± 0,02 % FS meas.
aktívny výkon
Rozsah merania -31,5 ... 31,5 kW
Presnosť ± 1 % čítania meas.
Displej 4-miestny LED
Displej Výška číslic 8,5 mm Farba číslic žltá
Rozsah zobrazenia -1999 ... 9999
Rozmery 53x110x60
Rám displeja 45 x 53 mm
Hmotnosť cca 250 g Montáž na 35 mm DIN lištu
Okolité podmienky -10 ... 55 °C /< 95 % RH
Stupeň ochrany CAT III 300 V / CAT II 600 V

Kategória výrobku: digitálny ukazovateľ

Meracie funkcie: prúd

Typ: PCE-N27D

Rozsah merania (max.): 63 A

Technológia displeja: LED

Rozmer.: (d x š x v) 53 x 110 x 60 mm

Šírka: 110 mm

V: 60 mm

Dĺžka: 53 mm

: ISO

Druh obalu: Carton

Na stiahnutie

Datasheet

Datasheet 2452536 PCE Instruments PCE-N27D digitálny ukazovateľ, Ukazovateľ výkonu, Kalibrované podľa (ISO), PCE-N27D

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2452536 PCE Instruments PCE-N27D digitálny ukazovateľ, Ukazovateľ výkonu, Kalibrované podľa (ISO), PCE-N27D

Popis

Displej výkonu / zariadenie na zobrazenie výkonu podľa ISO 50001 / meria priamo do 63 A / meranie a zobrazenie prúdu, napätia, výkonu a frekvencie Zariadenie na zobrazenie výkonu meria priamo prúd do 63 A. To umožňuje pripojiť displej výkonu priamo k hlavnému rozvodu. Indikátor napájania meria všetky relevantné sieťové parametre, ako je prúd, napätie, výkon a frekvencia. Displej výkonu je ideálny na účely merania, aby bol v súlade s normou riadenia energie ISO 50001.
