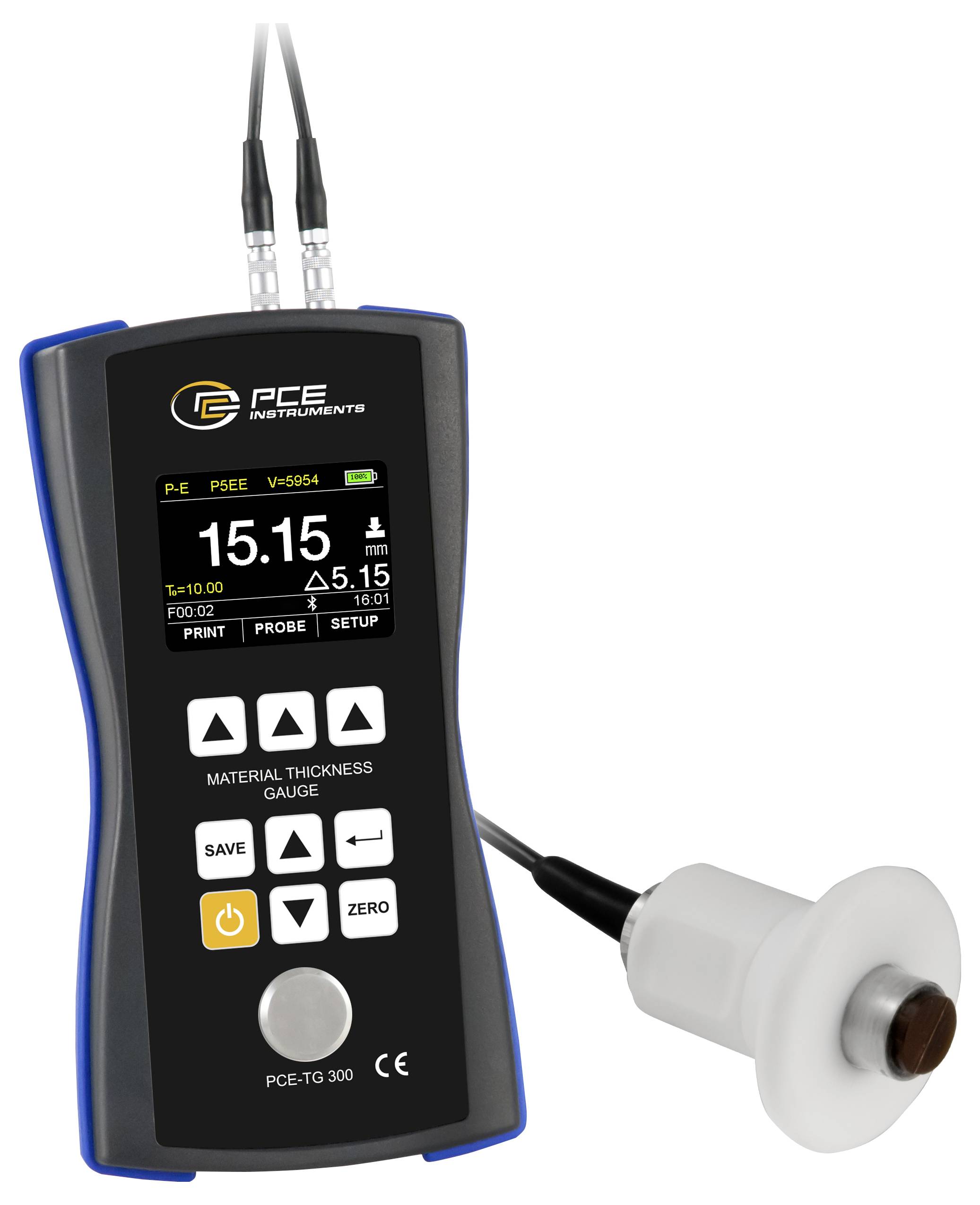

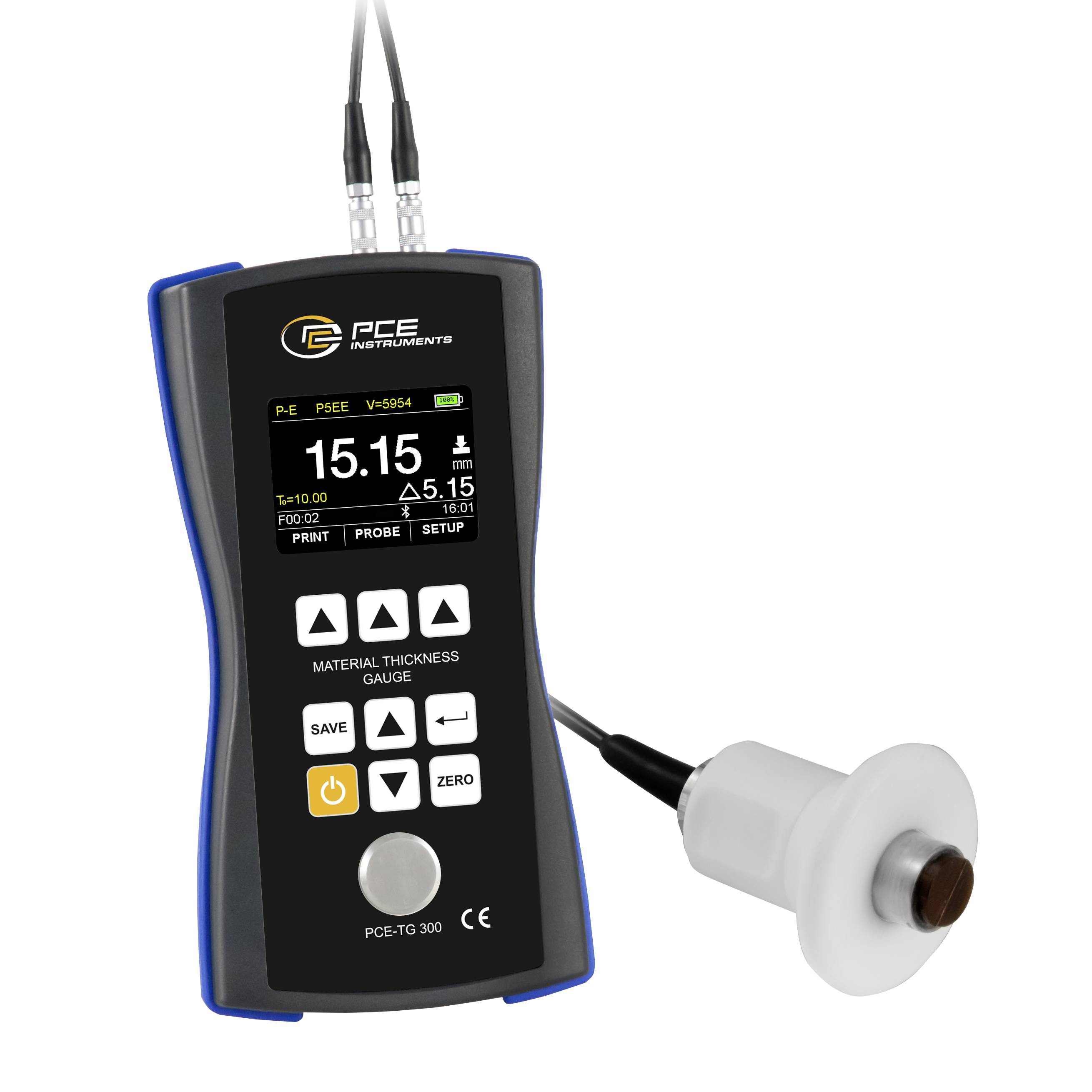

PCE Instruments PCE-TG 300-HT5 merač hrúbky materiálu, 2 - 600 mm
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
9 Ks
Počet
Celkom (1 093,50 € / kus)
1 093,50 €
bez DPH.
Doprava zadarmo
Už len 9 Ks skladom!
Hlavné benefity
Hrúbkomer PCE-TG 300-HT5
- Ultrazvukový hrúbkomer PCE-TG série 300
- veľký rozsah merania až 600 mm
- dostupné rôzne senzory (varianty)
- Režim Pulse-Echo alebo Echo-Echo
- pre všetky homogénne materiály
- Funkcia tlače cez Bluetooth
- USB rozhranie
- interné úložisko nameraných údajov
- prevádzka na batérie
Technické parametre

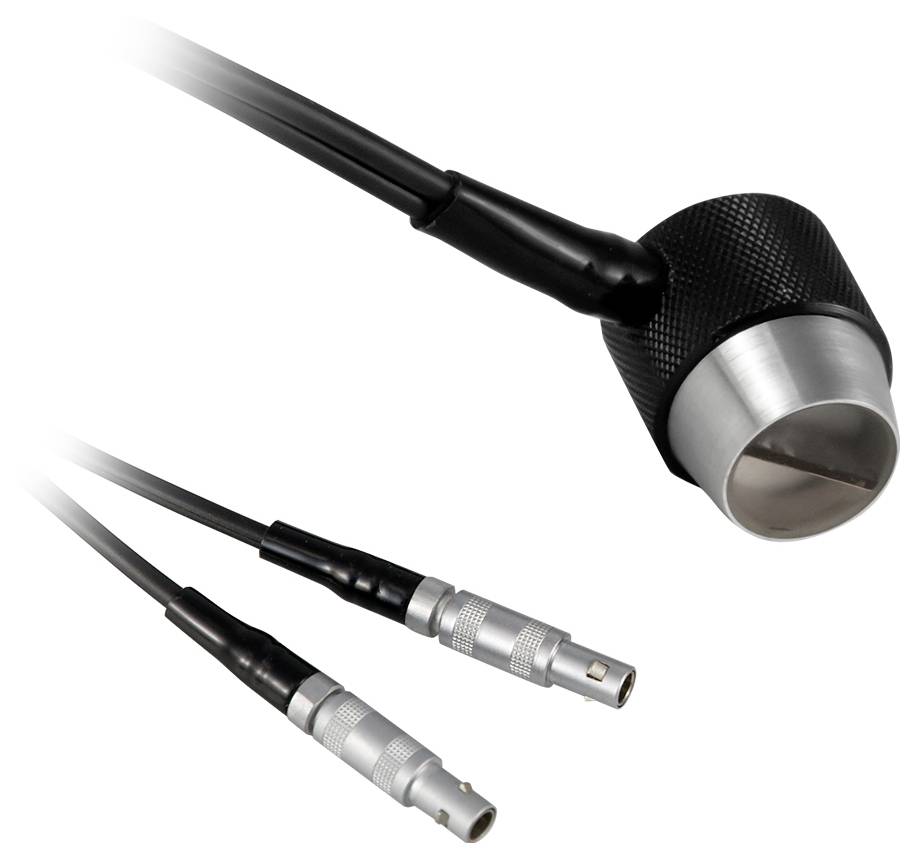

- Merací rozsah snímača PCE-TG-HT5 1 ... 600 mm (oceľ)
- Minimálny priemer rúr 30 mm
- Frekvencia 5 MHz.
- Priemer 12mm
- pre vysoké teploty (max. 300 °C)
- Zariadenie PCE-TG 300-HT5
- Rozsah merania PE: režim pulzného ozveny 0,65 ... 600 mm (oceľ), EE: režim echo-echo 2,50 ... 60 mm
- Presnosť ±0,04 mm H[mm] (< 10 mm); ±0,4 % H[mm] (> 10 mm) H označuje hrúbku materiálu obrobku
- Rozlíšenie 0,1 mm / 0,01 mm / 0,001 mm (nastaviteľné)
- Merateľné materiály Kovy, plasty, keramika, epoxidová živica, sklo a všetky homogénne materiály
- Pracovné režimy Režim pulzného ozveny (detekcia defektov a dutín), režim ozveny (skrytie hrúbky vrstvy, napr. farby)
- Kalibrácia Kalibrácia rýchlosti zvuku, kalibrácia nulového bodu, dvojbodová kalibrácia
- Režim zobrazenia Normálny režim, režim skenovania, režim rozdielov
- Jednotky mm / palec

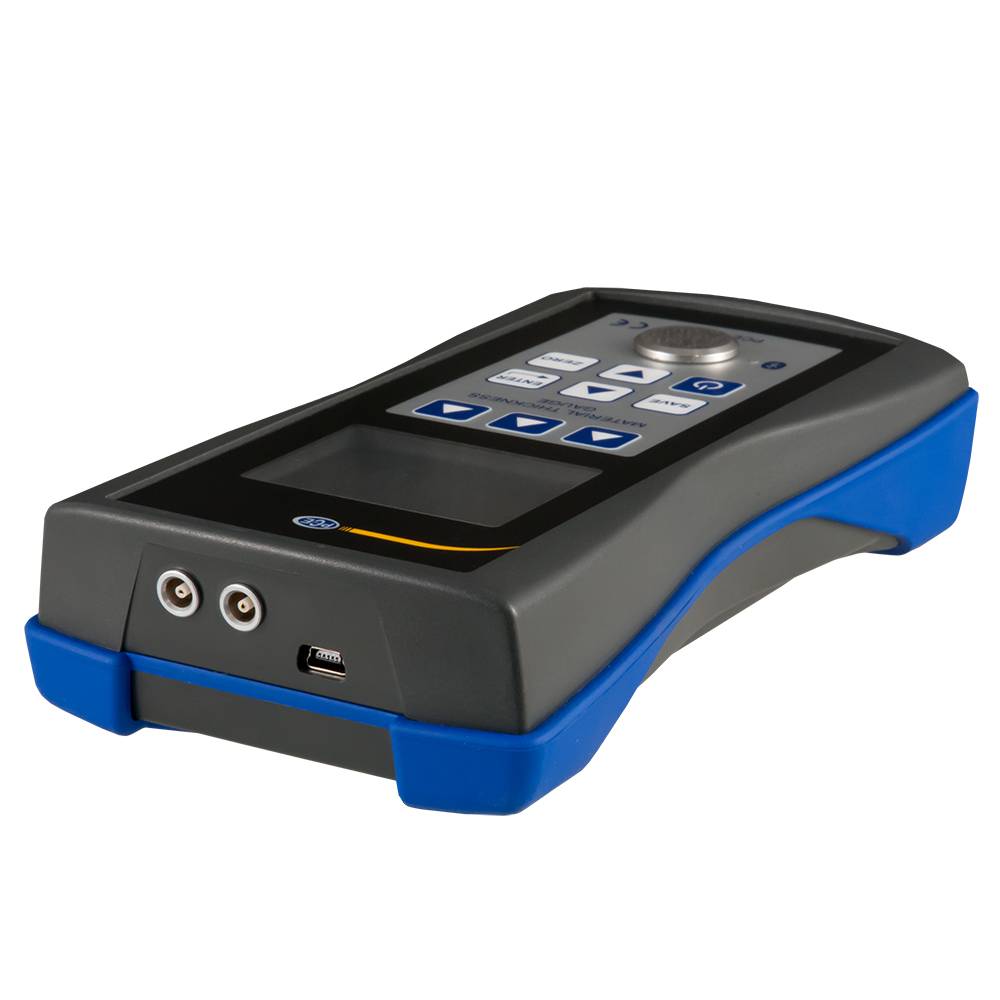

- Prenos dát Tlač cez Bluetooth / USB 2.0
- Pamäť Energeticky nezávislá pamäť so 100 skupinami údajov so 100 súbormi údajov
- Prevádzková doba nepretržitá prevádzka 100 h, automatický pohotovostný režim (nastaviteľný)
- Režim automatického vypnutia (nastaviteľné)
- Napájanie 4x AA batérie 1,5V

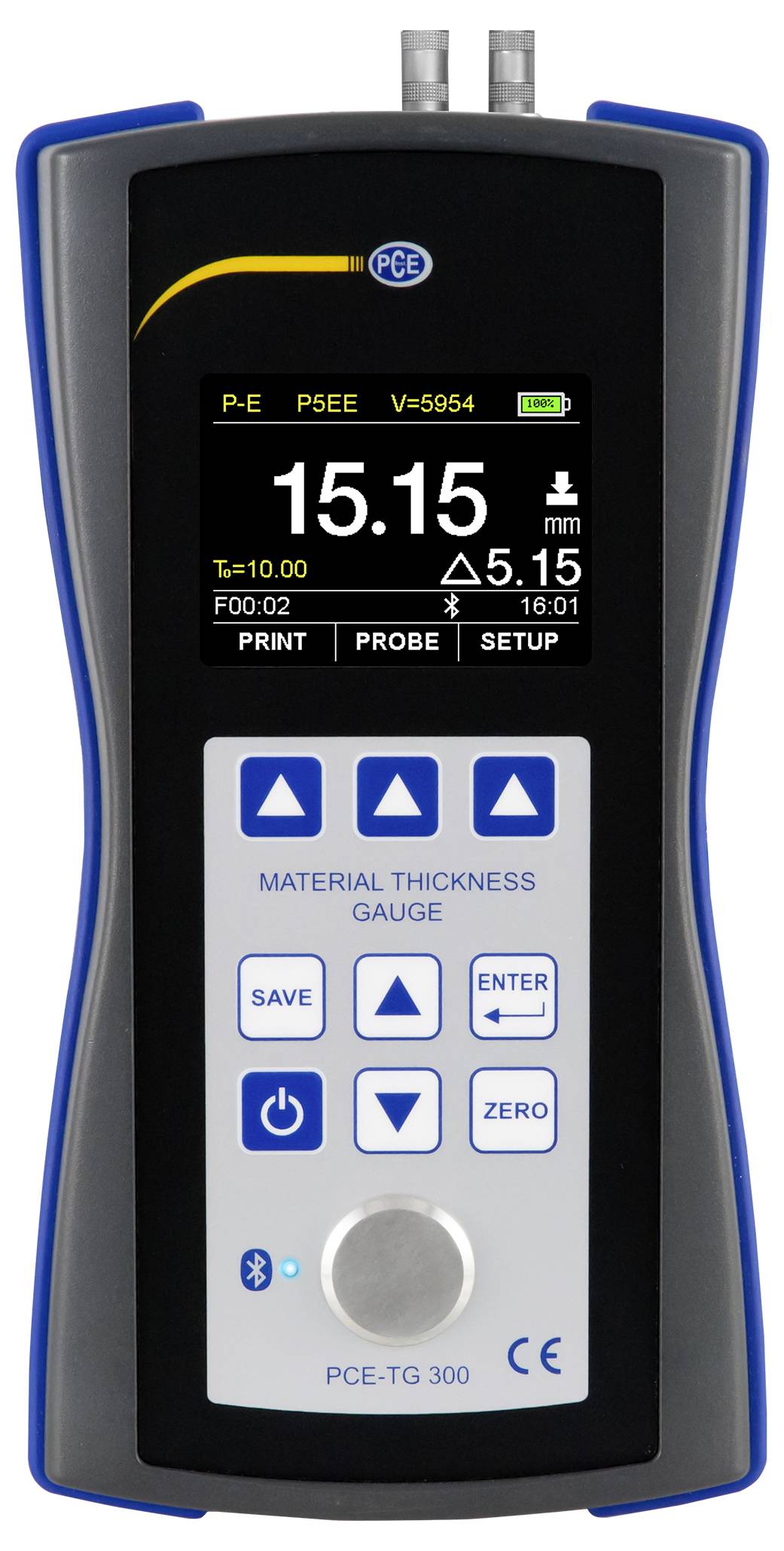

- Displej 320 x 240 pixelov TFT LCD farebný displej s nastavením jasu
- Prevádzkové podmienky 0 ... +50 °C, ≤80 % relatívnej vlhkosti bez kondenzácie
- Podmienky skladovania -20 ... +70 °C, ≤80 % relatívnej vlhkosti nekondenzujúca
- Rozmery 185 x 97 x 40 mm
- Hmotnosť: 375 g
- Kategória výrobku
merač hrúbky materiálu
- Typ merania
oceľ
hliník
mosadz
zinok
polyetylén
liatina
kremenné sklo
PVC
liatina
meď
Zobraziť viac
- Merací rozsah
2 - 600 mm
výrobca s certifikátom
- Prevádzkové napätie
6 V
- Rozmer.
(d x š x v) 40 x 185 x 97 mm
- Hmotnosť
375 g
- Displej
LCD
- Rozlíšenie
0.01 mm
- Presnosť
0.04 %
- Obsah
1 ks
- Merací rozsah
600 mm
- Min. merací rozsah
2 mm
- Metóda merania
vírivý prúd
ultrazvukový
- Šírka
185 mm
- V
97 mm
- Dĺžka
40 mm
- Výška číslic
12 mm
Na stiahnutie
Datasheet
Datasheet 2813689 PCE Instruments PCE-TG 300-HT5 merač hrúbky materiálu, 2 - 600 mm
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2813689 PCE Instruments PCE-TG 300-HT5 merač hrúbky materiálu, 2 - 600 mm
Popis
PCE-TG 300-HT5 je merač hrúbky steny so špeciálnymi snímačmi pre širokú škálu aplikácií. Vo všeobecnosti možno hrúbku stien všetkých homogénnych materiálov merať pomocou ultrazvukového merača hrúbky materiálu. Pre tlmenie alebo rozptyl materiálov ako plast alebo liatina je k dispozícii špeciálny snímač. Uhlový 90° snímač umožňuje meranie aj na meracích miestach, ktoré sú ťažko dostupné. Rýchlosť zvuku sa dá ľubovoľne nastaviť na hrúbkomere steny a prispôsobiť sa tak širokej škále materiálov.
Namerané hodnoty sa zobrazujú priamo na ľahko čitateľnom farebnom TFT displeji. Vďaka internej pamäti, ktorú je možné načítať pomocou voliteľne dostupného softvéru, možno prehľadne uložiť rôzne meracie body. Nedeštruktívna ultrazvuková meracia metóda umožňuje aj meranie na konečných produktoch. Pomocou pracovného režimu echo-echo možno merať aj obrobky s povlakom.
Tento text bol preložený strojovo.
Namerané hodnoty sa zobrazujú priamo na ľahko čitateľnom farebnom TFT displeji. Vďaka internej pamäti, ktorú je možné načítať pomocou voliteľne dostupného softvéru, možno prehľadne uložiť rôzne meracie body. Nedeštruktívna ultrazvuková meracia metóda umožňuje aj meranie na konečných produktoch. Pomocou pracovného režimu echo-echo možno merať aj obrobky s povlakom.
Tento text bol preložený strojovo.
Prevedenie
- Merací rozsah snímača PCE-TG-HT5 1 ... 600 mm (oceľ
- Minimálny priemer rúr 30 mm
- Frekvencia 5 MHz.
- Priemer 12mm
- pre vysoké teploty (max. 300 °C)
- Prístroj PCE-TG 300-HT5 merací rozsah PE: pulzno-echo režim 0,65 ... 600 mm (oceľ) EE: režim echo-echo 2,50 ... 60 mm
- Pracovné režimy Režim Pulse-echo (detekcia defektov a dutín) a režim echo-echo (skrytie hrúbky vrstvy, napr. farby)
- Kalibrácia rýchlosti zvuku
- nulová kalibrácia
- dvojbodová kalibrácia
- Režim zobrazenia Normálny režim, režim skenovania, režim rozdielov
Rozsah dodávky
- 1 x Ultrazvukový hrúbkomer materiálu PCE-TG 300-HT5

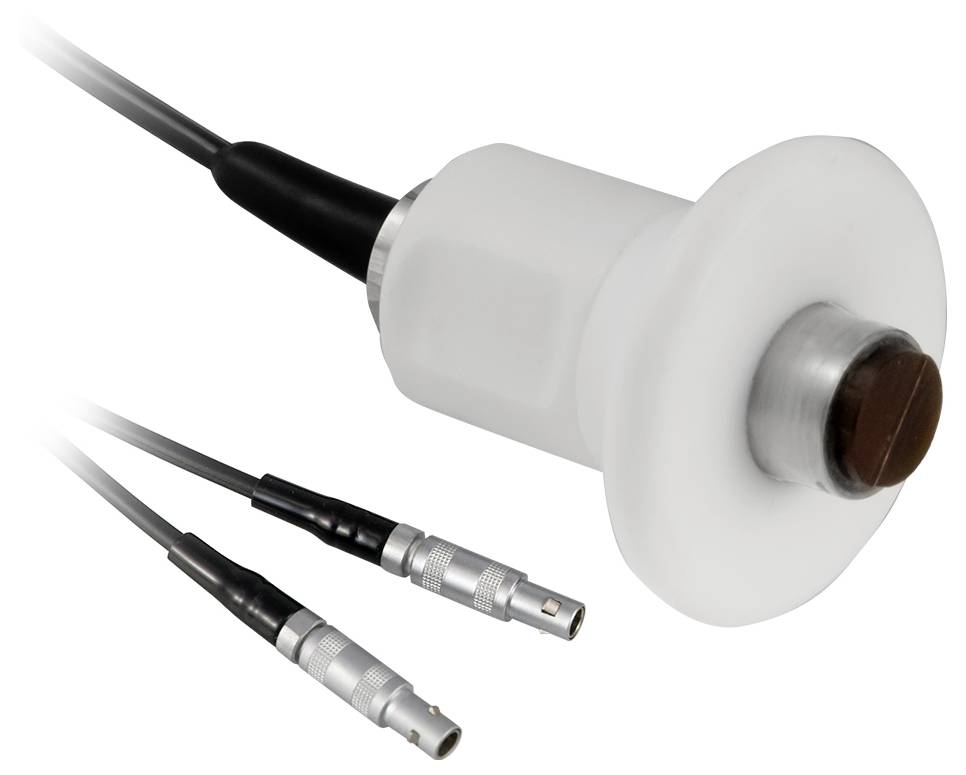

- 1* Senzor PCE-TG-HT5
- 1 x 100 ml spojovacieho gélu
- 1 x puzdro na prenášanie
- 4 x AA batérie
- 1 * Návod na použitie
Rady
PCE Instruments Ultrazvukový merač hrúbky materiálu PCE-TG 300-HT5 možno použiť aj ako zariadenie na testovanie materiálu | Ultrazvukový merač | Hrúbkomer steny | Hrúbkomer | IoT meter | NDT tester | plastové testovacie zariadenie
