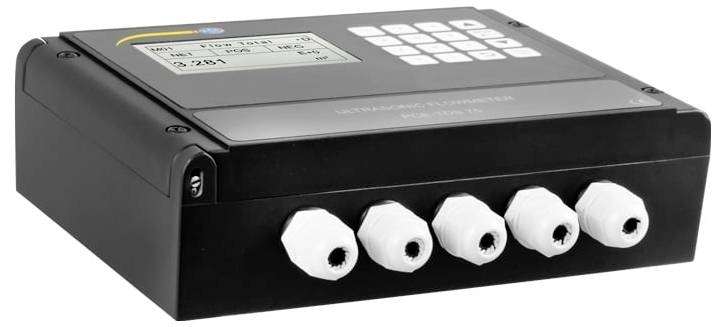

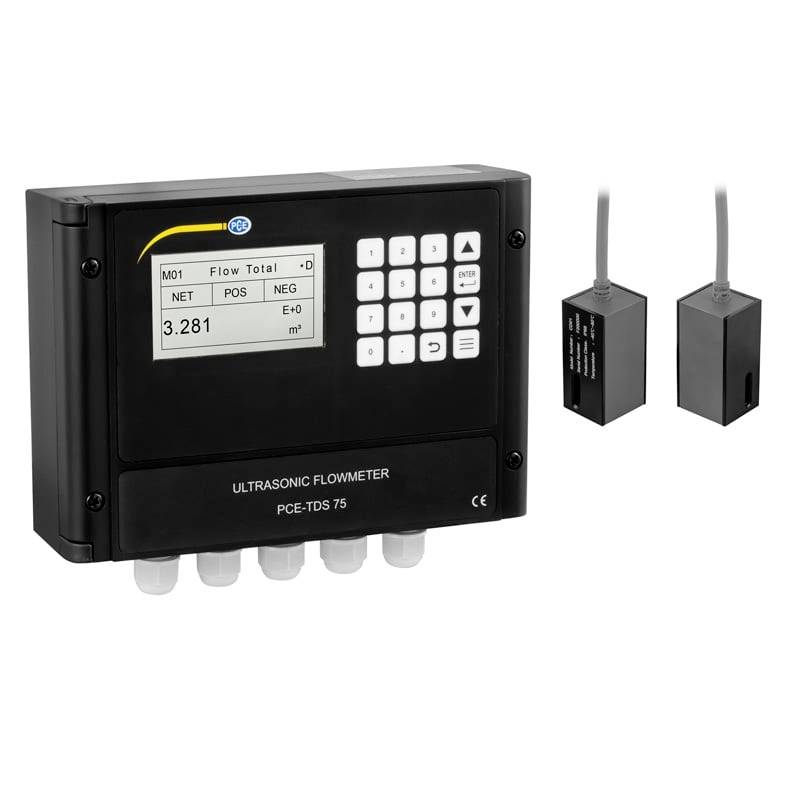

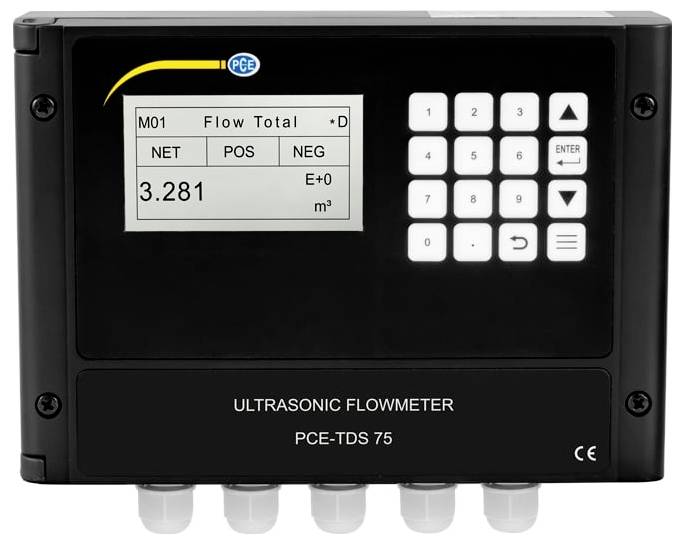

PCE Instruments prietokový merač PCE-TDS 75 1 ks

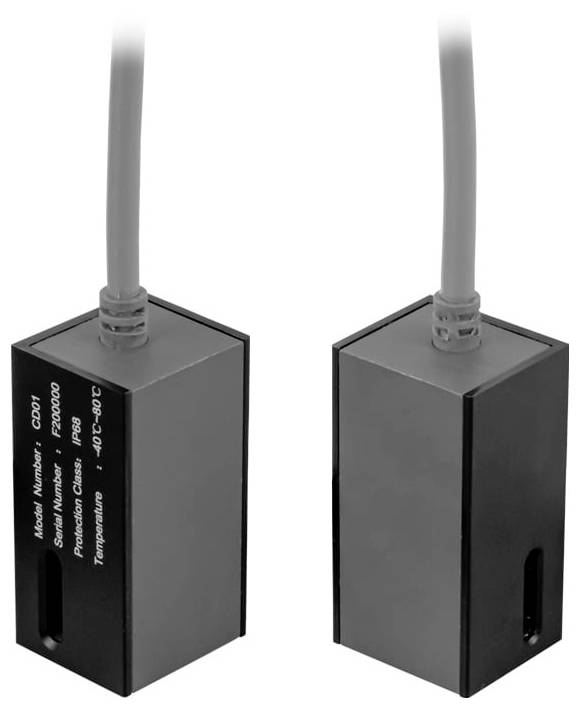

Stacionárny ultrazvukový prietokomer s rôznymi možnosťami procesného pripojenia / presnosť merania 1 % / priemer potrubia od 25 mm do 1 200 mm / zaznamenáva prietok a prietok Stacionárny ultrazvukový prietokomer je zariadenie na nepretržité sledovanie prietoku kvapalín v potrubia. Jednou z výhod meracieho princípu je, že snímače stacionárnych ultrazvukových prietokomerov možno jednoducho namontovať na vonkajšiu stranu potrubia. Rúry sa pri inštalácii nemusia rezať ani vŕtať. To umožňuje inštaláciu meracieho systému bez vyprázdňovania potrubí. Stacionárne ultrazvukové prietokomery sú na bezdotykovom princípe merania použiteľné aj v priestoroch s vysokými hygienickými nárokmi - napríklad v potravinárskom priemysle. V závislosti od podmienok na mieste môže náš stacionárny prietokomer merať buď metódou odrazu alebo priamou metódou. Pre meranie odrazu, ktoré je známe aj ako metóda V, sú oba snímače namontované vedľa seba na rovnakej strane potrubia rovnobežne so smerom prúdenia. Jeden zo snímačov vysiela ultrazvukové vlny, druhý snímač prijíma vlny odrazené od opačnej strany potrubia. Naproti tomu pri priamom meraní, tiež známej ako metóda Z, sú snímače pripevnené na opačných stranách potrubia. Náš stacionárny ultrazvukový prietokomer ponúka veľa možností nastavenia a dotazov v menu prístroja. Všetky potrebné nastavenia je možné vykonať priamo na mieste inštalácie pomocou klávesnice na zariadení. Membránová klávesnica disponuje aj numerickým blokom pre rýchle zadávanie číselných hodnôt. Po pripojení prístroja je potrebné najskôr zaznamenať údaje meraného bodu, ako je priemer, hrúbka a materiál potrubia v menu M10 "Nastavenia potrubia", aby bolo možné namerané hodnoty správne prepočítať. V menu M14 "INSTL Spacing" možno potom pre zaznamenané potrubie odčítať vypočítanú montážnu vzdialenosť pre snímače. Po nainštalovaní snímačov je možné použiť ďalšie menu na určenie, či je sila a kvalita signálov dostatočná na spoľahlivé meranie. Ak nie, je možné upraviť usporiadanie snímačov alebo v prípade potreby zvoliť iný merací bod. Ako stacionárny ultrazvukový prietokomer má PCE-TDS 75 rôzne možnosti výstupu na prenos nameraných údajov do iných zariadení. Ostatné zariadenia je možné ovládať cez reléový výstup a analógový výstup s 4 - 20 mA. Impulzný výstup (OCT) možno použiť na výstup impulzov pre špecifikované množstvá, napríklad do vzdialených meračov na sledovanie spotreby alebo výkonu. Namerané hodnoty je možné prenášať aj priamo cez výstup RS 232 alebo RS 485. Náš stacionárny ultrazvukový prietokomer môže byť tiež integrovaný priamo do riadenia procesov prostredníctvom týchto rozhraní. Ako stacionárny ultrazvukový prietokomer môže PCE-TDS 75 monitorovať nastavené limitné hodnoty pre minimálny a maximálny prietok. Ak sa nedosiahne minimum alebo sa prekročí maximum, môže sa spustiť alarm buď cez relé alebo impulzný výstup. Priebežne zaznamenávané prietoky sa ukladajú do prístroja. Prietok za rok za posledných 6 rokov, mesačný za posledných 12 mesiacov a ako denný súčet za posledných 31 dní je možné vyvolať cez menu M60 "Dátumový totalizér". Tu je PCE-TDS 75 ako stacionárny ultrazvukový prietokomer v krátkom popise:

Tento text bol preložený strojovo.
