PCE Instruments ultrazvukový senzor PCE-TDS 200 L Prevádzkové napätie (rozsah): 5 V Merací rozsah: 0 - 32 m/s 1 ks

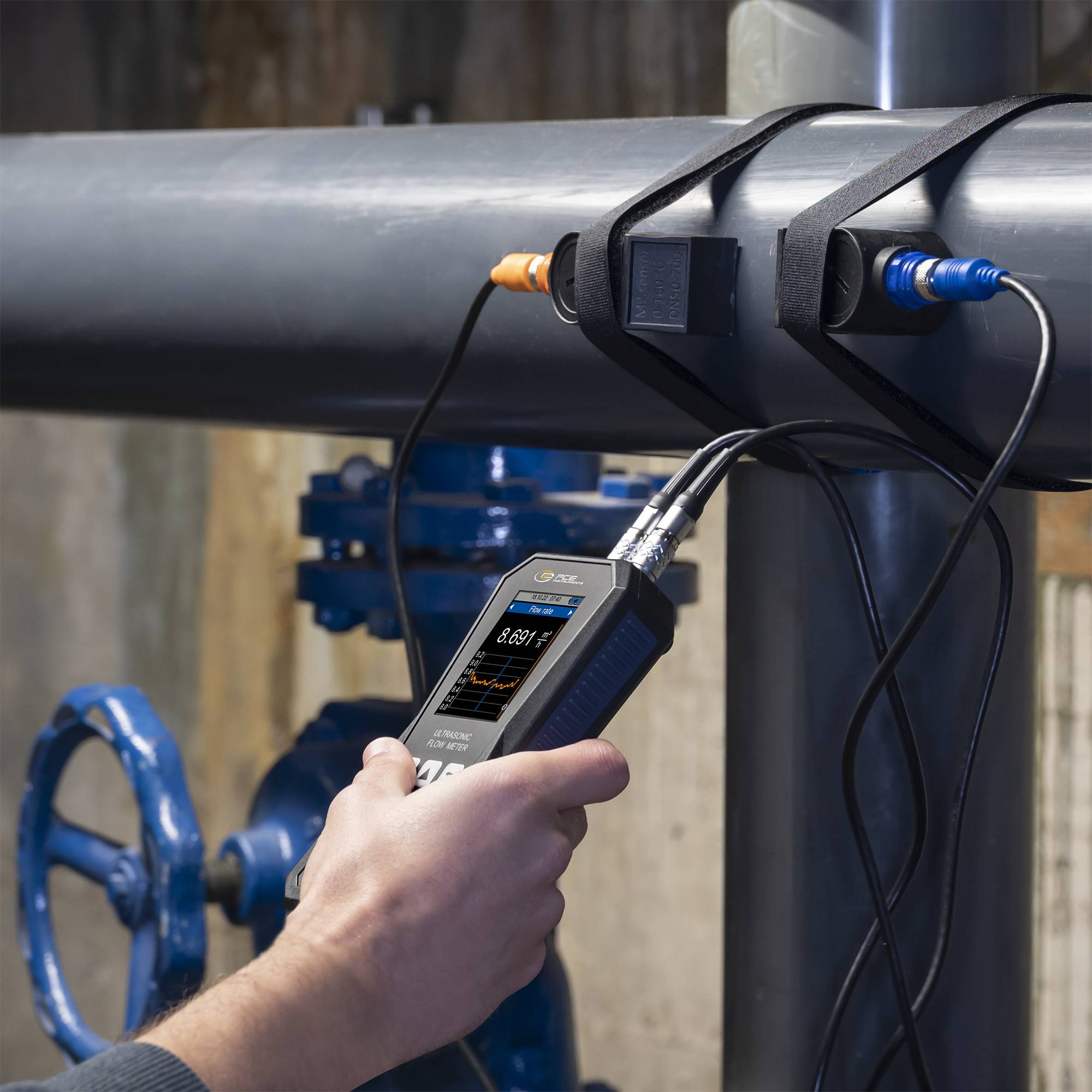

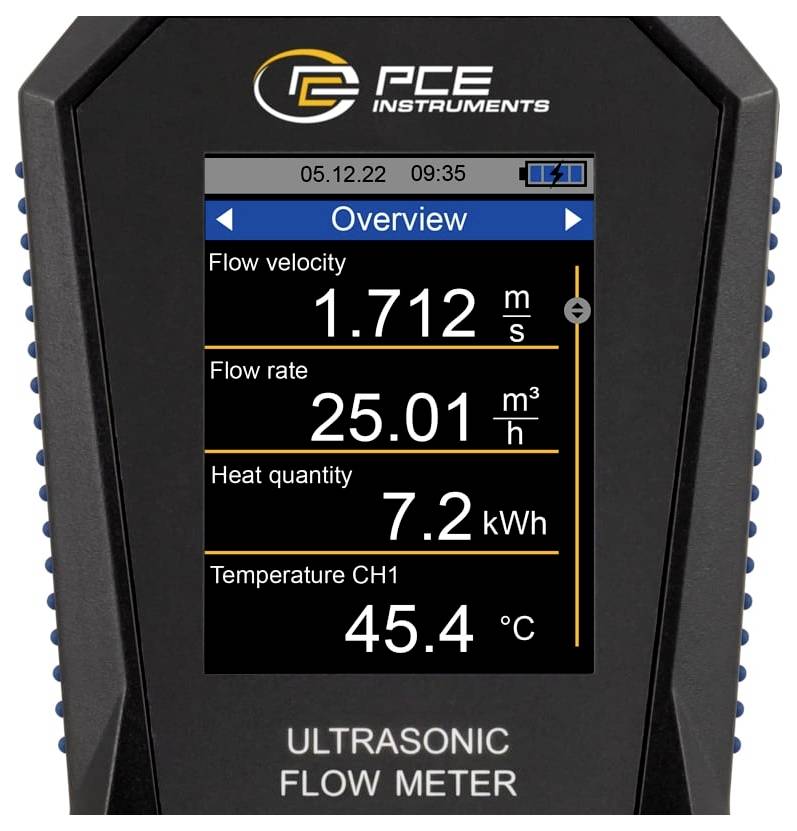

Ultrazvukový prietokomer má merací rozsah ±32 m/s. S presnosťou ±1,5% z DPH s priemerom potrubia DN ≥50, ±3,5 % z DPH s priemerom potrubia DN< 50 a reprodukovateľnosť ±0,5 %. DPH Ultrazvukový prietokomer je mimoriadne presné meracie zariadenie. Na inštaláciu snímačov na ultrazvukový prietokomer je k dispozícii montážna pomôcka. Kvalita signálu ultrazvukového prietokomeru je zobrazená graficky v návode na inštaláciu. Okrem toho je graficky zobrazené, či sú snímače ultrazvukového prietokomeru umiestnené v správnej vzdialenosti od seba. Aby bolo možné vykonať meranie prietoku pomocou ultrazvukového prietokomeru, po zadaní špecifikácie potrubia a média sa zobrazí rýchlosť prietoku, objemový prietok a objem. Pri zobrazovaní nameraných hodnôt je pre ultrazvukový prietokomer k dispozícii široká škála jednotiek. Napríklad: m³, l, gal, igl, mgl, cf, bal, ib a ob.

Počas merania je možné zaznamenávať namerané hodnoty pomocou funkcie dataloger na ultrazvukovom prietokomere. Pre ultrazvukový prietokomer je možné nastaviť podmienky spustenia a zastavenia a interval skladovania od 1 sekundy do 12 hodín. V prípade ultrazvukového prietokomeru obsahuje pamäťový bod všetky merané veličiny raz. Namerané hodnoty sa ukladajú do 32 GB vstavanej pamäte ultrazvukového prietokomeru. Na ultrazvukovom prietokomere je možné uložiť 10 miliónov meracích bodov.

Pomocou voliteľného softvéru možno zaznamenané namerané hodnoty odčítať ultrazvukovým prietokomerom. Pre analýzu je možné namerané hodnoty z ultrazvukového prietokomeru zobraziť v tabuľkovej alebo grafickej forme. Pre ďalšie spracovanie nameraných hodnôt z ultrazvukového prietokomeru je možné ich exportovať do súboru vo formáte .csv. Alternatívne je možné pomocou softvéru vytvoriť správu vo formáte PDF. Pre zjednodušenie ovládania je možné ultrazvukový prietokomer nastaviť pomocou softvéru. Softvér umožňuje aj živý pohľad na namerané hodnoty z ultrazvukového prietokomeru.

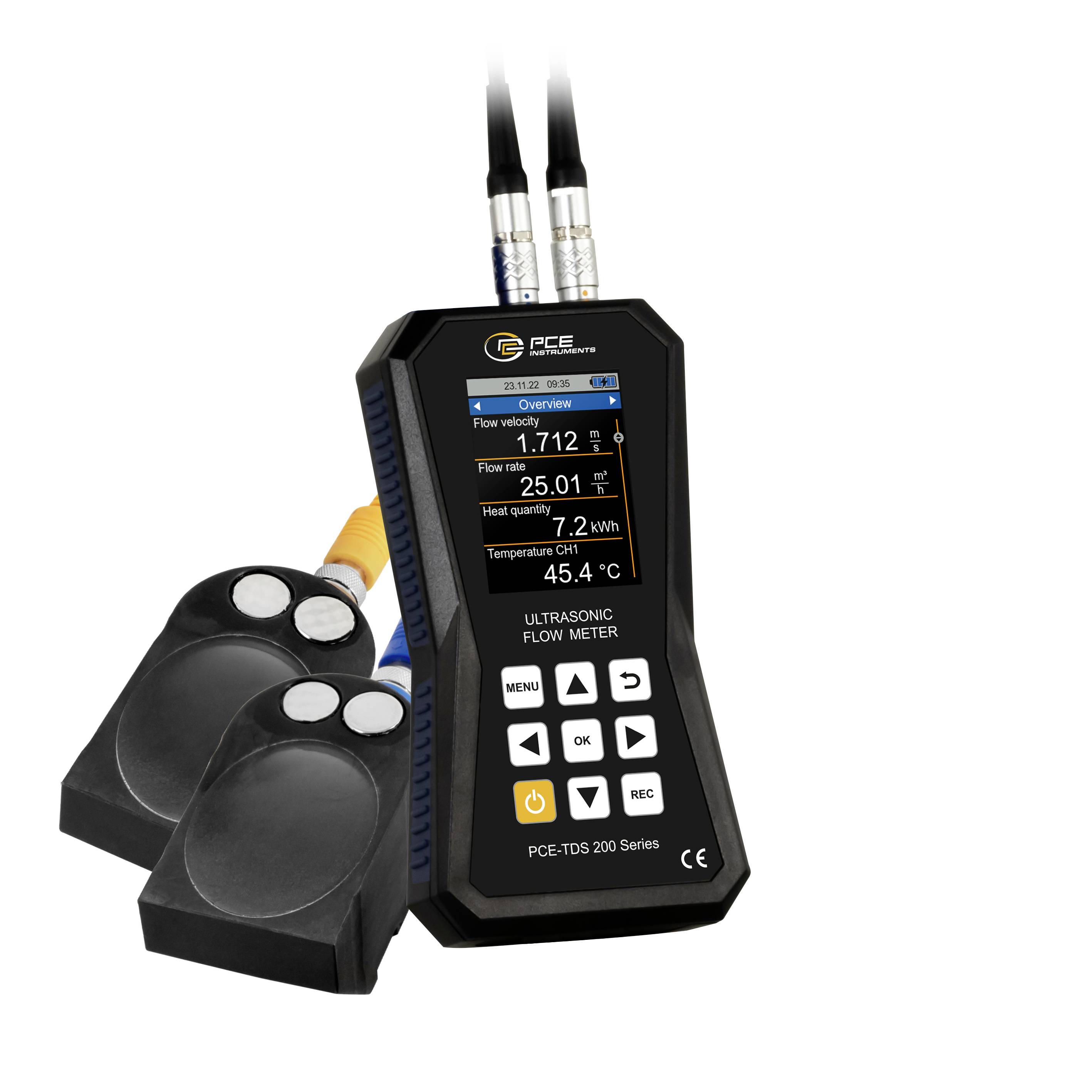

Na určenie množstva tepla pomocou ultrazvukového prietokomeru sú potrebné dva ďalšie termočlánky. Tieto sú dostupné s PCE-TDS 200+. Dva termočlánky z ultrazvukového prietokomeru sú pripojené k prietoku a spiatočke potrubného systému. Na základe rozdielu teplôt a nameraného prietoku dokáže ultrazvukový prietokomer určiť množstvo tepla. V prípade potreby dokáže ultrazvukový prietokomer vypočítať a zobraziť náklady na jednotku tepla súčasne počas merania. Ultrazvukový prietokomer sa teda používa napríklad pri kontrole vykurovacích systémov.

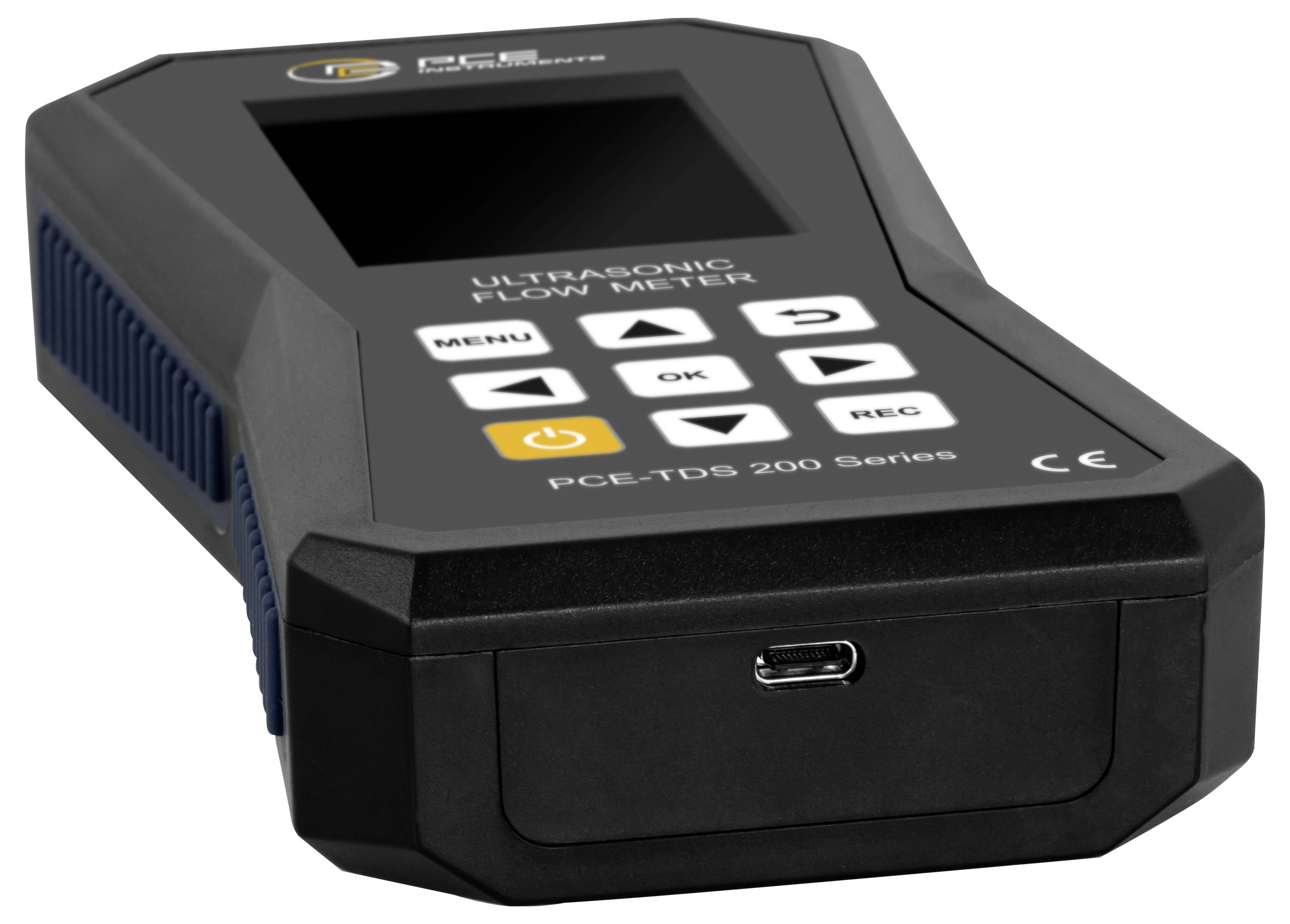

Farebný LC displej ultrazvukového prietokomeru má veľkosť 2,8" a preto je dobre čitateľný. Voliteľne môže byť ultrazvukový prietokomer vybavený kalibračným certifikátom ISO alebo DAkkS.

SNÍMAČ PCE-TDS 200L

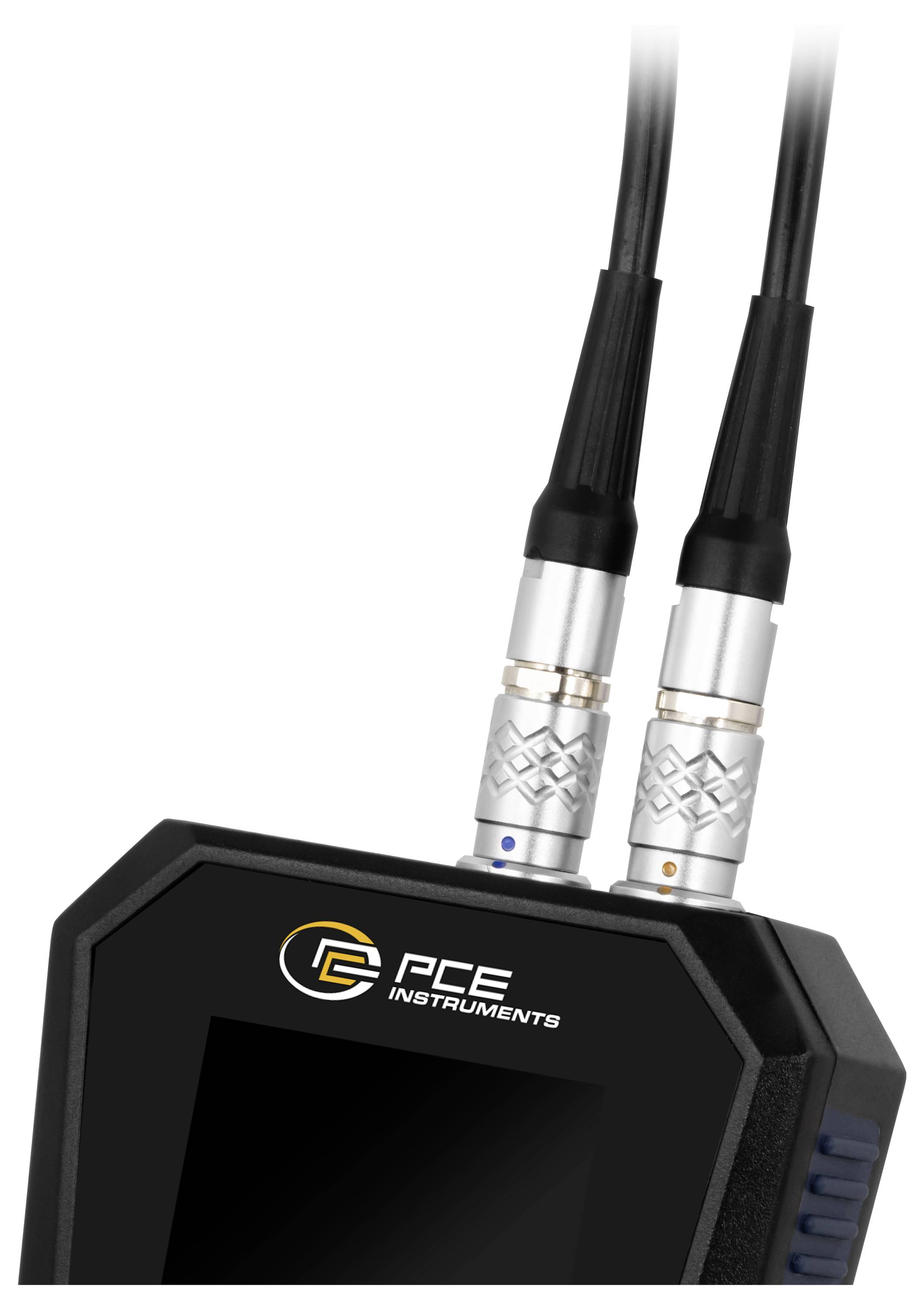

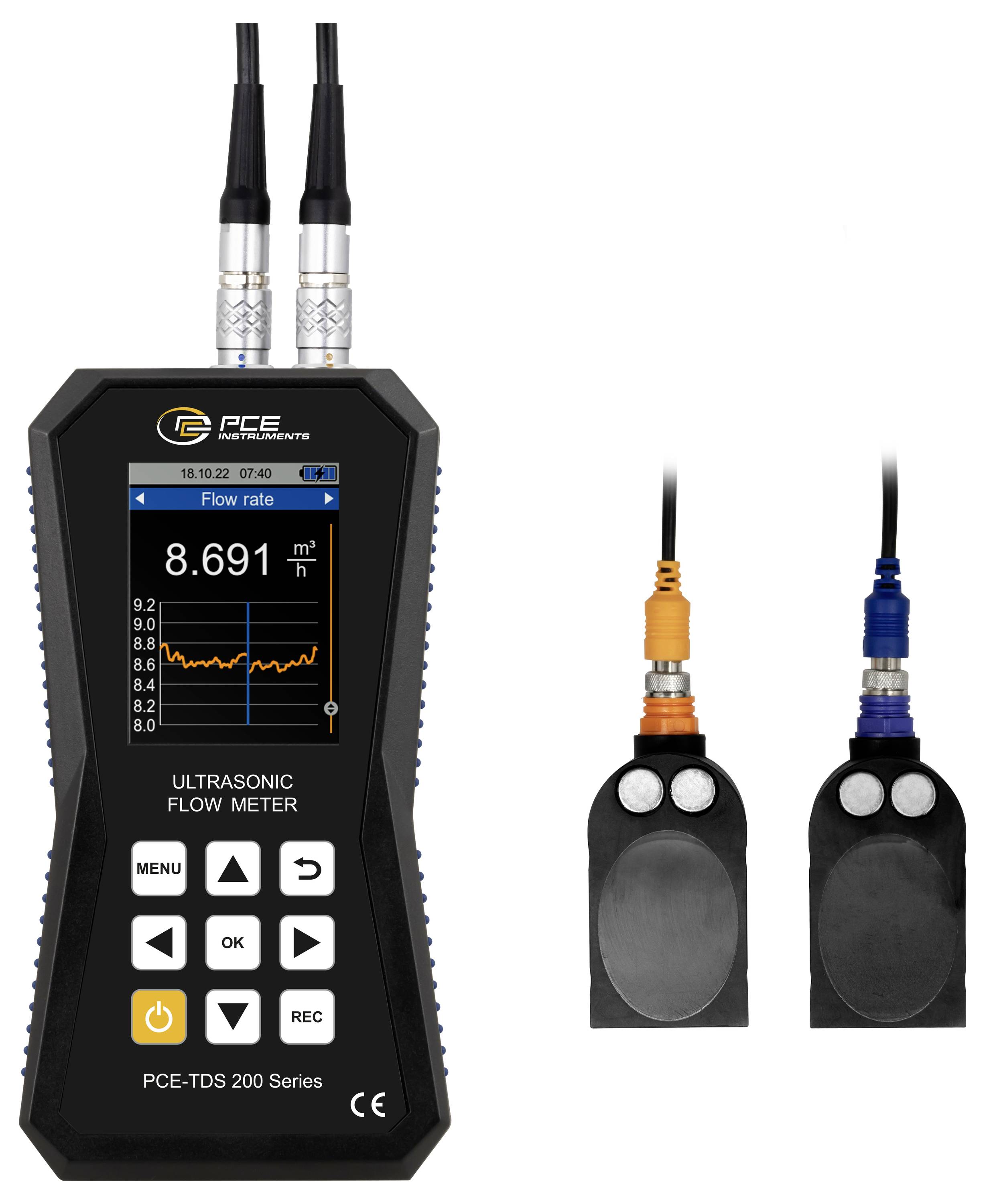

Veľký pár snímačov pre priemer potrubia DN 300 ... 6000 mm. Táto dvojica snímačov je preto vhodná pre obzvlášť veľké potrubia. Senzory je možné pripevniť k ultrazvukovému prietokomeru pomocou odnímateľných káblových spojok. Vďaka zabudovaným magnetom je možné senzory pripevniť na potrubia so železným kovom. Snímače majú rozmery 91 x 52 x 44 mm.

Tento text bol preložený strojovo.
