PCE Instruments ultrazvukový senzor PCE-TDS 200+ MR-ICA Prevádzkové napätie (rozsah): 5 V Merací rozsah: 0 - 32 m/s 1 ks

Prietokomer má merací rozsah ±32 m/s. S presnosťou ±1,5 % z nameranej hodnoty pre priemer potrubia DN ≥50, ±3,5 % z nameranej hodnoty pre priemer potrubia DN< S prietokom 50 a reprodukovateľnosťou ±0,5 % z odčítanej hodnoty je prietokomer obzvlášť presným meracím prístrojom. Na inštaláciu senzorov na prietokomer je k dispozícii inštalačná pomôcka. Inštalačná príručka graficky zobrazuje kvalitu signálu z prietokomera. Grafické zobrazenie navyše ukazuje, či sú senzory prietokomera umiestnené v správnej vzdialenosti od seba. Na vykonanie merania prietoku pomocou prietokomera sa po zadaní špecifikácií potrubia a média zobrazí prietok, objemový prietok a objem. Prietokomer ponúka širokú škálu jednotiek na zobrazenie nameraných hodnôt. Napríklad: m³, l, gal, igl, mgl, cf, bal, ib a ob.

Počas merania je možné zaznamenávať namerané hodnoty pomocou funkcie záznamníka údajov ultrazvukového prietokomeru. Prietokomer umožňuje nastaviť podmienky spustenia a zastavenia a interval ukladania od 1 sekundy do 12 hodín. V prietokomere každý pamäťový bod obsahuje všetky namerané hodnoty iba raz. Namerané hodnoty sa ukladajú do vstavanej pamäte ultrazvukového prietokomeru s kapacitou 32 GB. Ultrazvukový prietokomer dokáže uložiť až 10 miliónov meracích bodov.

Voliteľný softvér umožňuje odčítanie zaznamenaných nameraných hodnôt z prietokomera. Na účely analýzy je možné namerané hodnoty z prietokomera zobraziť v tabuľkovej aj grafickej forme. Pre ďalšie spracovanie nameraných hodnôt z prietokomera je možné tieto exportovať do súboru vo formáte .csv. Prípadne je možné pomocou softvéru vytvoriť správu vo formáte PDF. Pre zjednodušenú obsluhu je možné prietokomer konfigurovať pomocou softvéru. Softvér tiež umožňuje živý náhľad nameraných hodnôt z ultrazvukového prietokomeru.

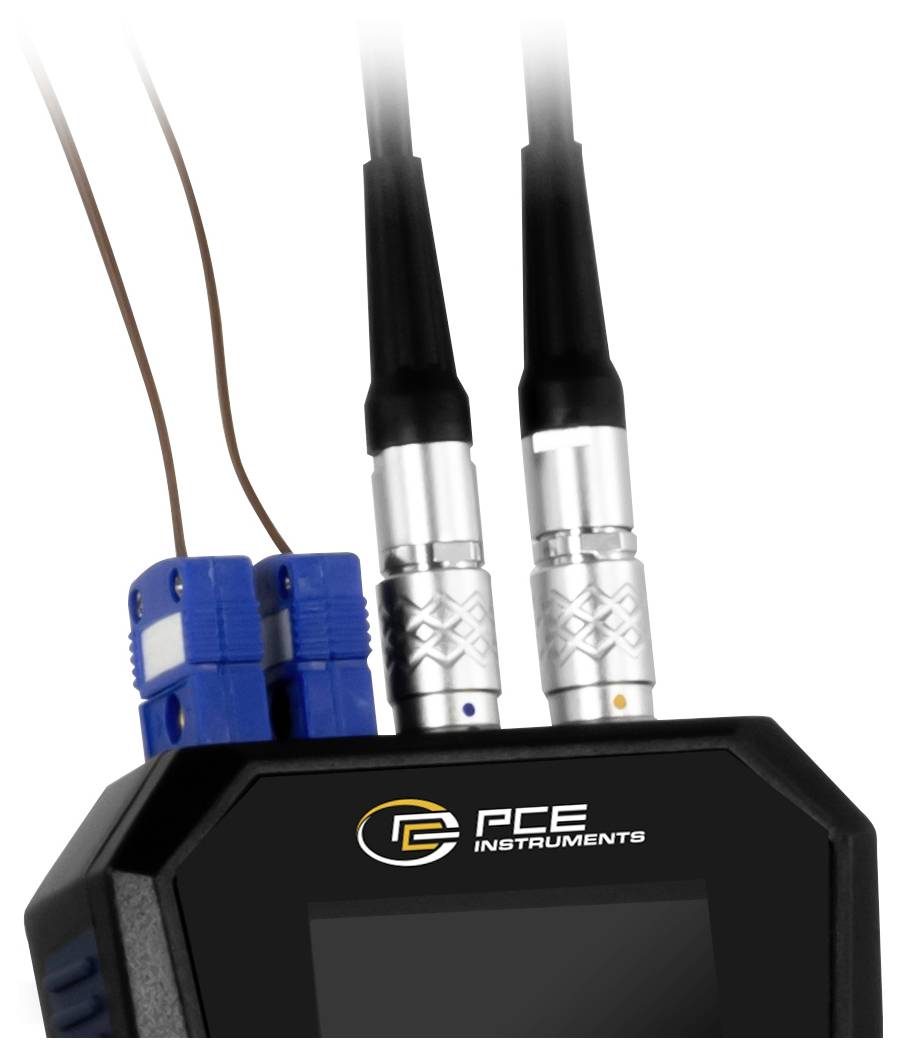

Na určenie množstva tepla pomocou prietokomera sú potrebné dva ďalšie termočlánky. Tieto sú dostupné na PCE-TDS 200+. Dva termočlánky prietokomeru sú pripojené k prívodnému a spätnému potrubiu potrubného systému. Na základe teplotného rozdielu a nameraného prietoku dokáže prietokomer určiť množstvo tepla. V prípade potreby dokáže prietokomer počas merania súčasne vypočítať a zobraziť náklady na jednotku tepla. Preto sa prietokomer používa napríklad pri kontrole vykurovacích systémov.

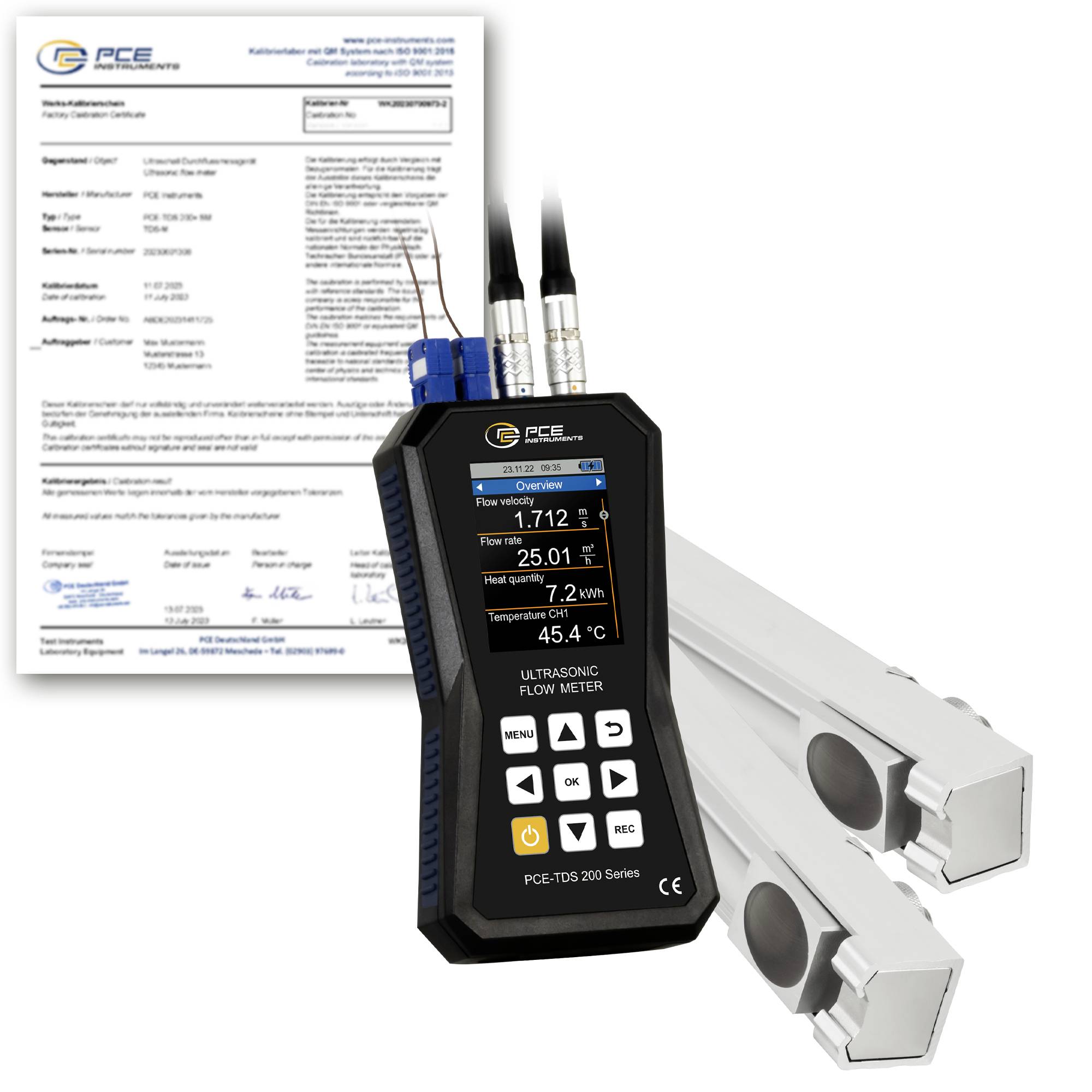

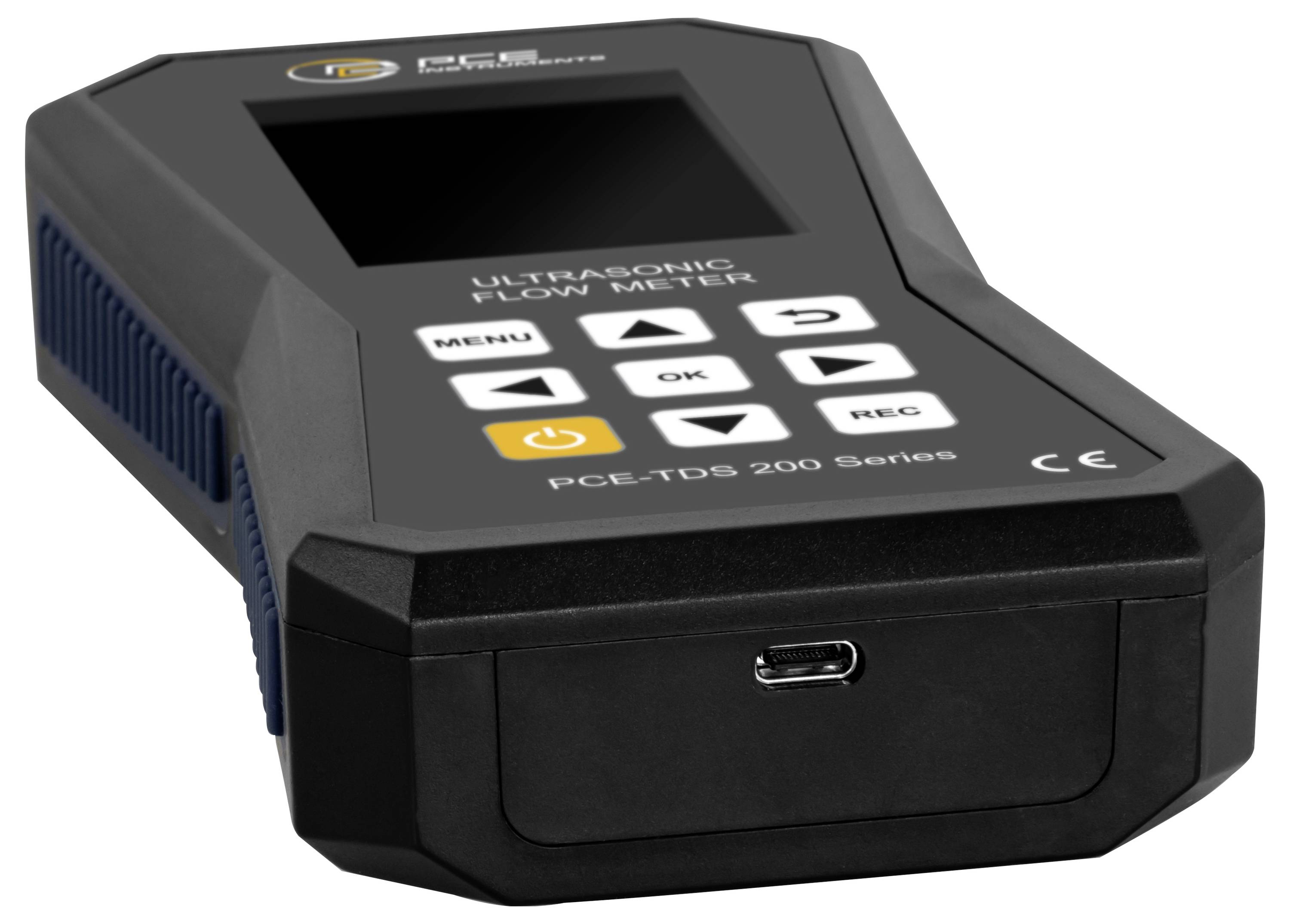

Farebný LC displej ultrazvukového prietokomeru má veľkosť 2,8" a je preto ľahko čitateľný. Voliteľne môže byť prietokomer vybavený kalibračným certifikátom ISO alebo DAkkS.

MR SENZOR PCE-TDS 200

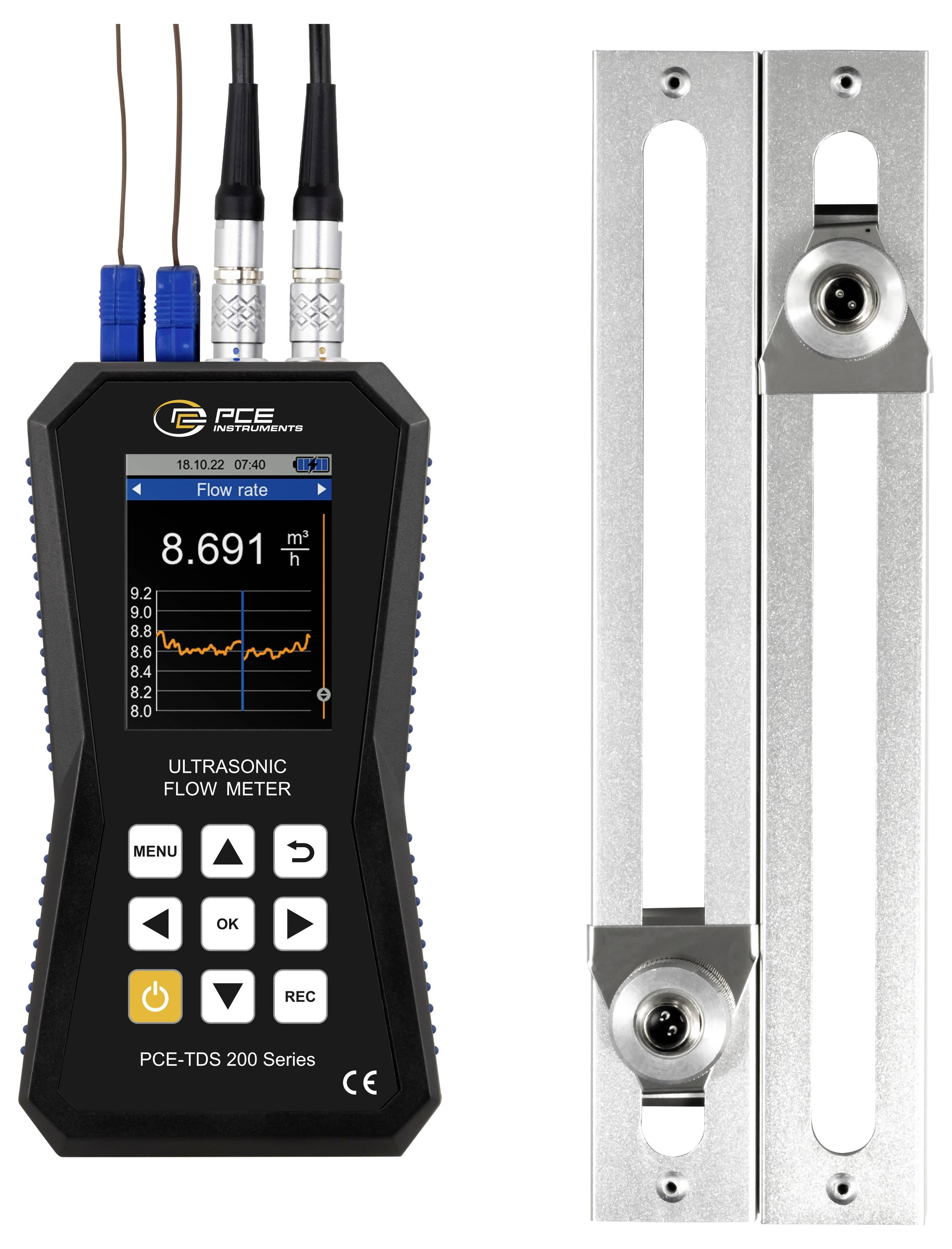

Samostatné snímače na lište pre potrubia s priemerom DN 50 … 700 / 57 … 720 mm. Teplotná odolnosť sa pohybuje od -30 do 160 °C. Snímač na príslušnej koľajnici je umiestnený na koľajnici a preto ho možno umiestniť podľa potreby. Pod koľajnicami sú magnety, ktoré im umožňujú samostatne sa pripevniť k rúrkam obsahujúcim železný kov.
