PCE Instruments ultrazvukový senzor PCE-TDS 200 SL-ICA Prevádzkové napätie (rozsah): 5 V Merací rozsah: 0 - 32 m/s 1 ks

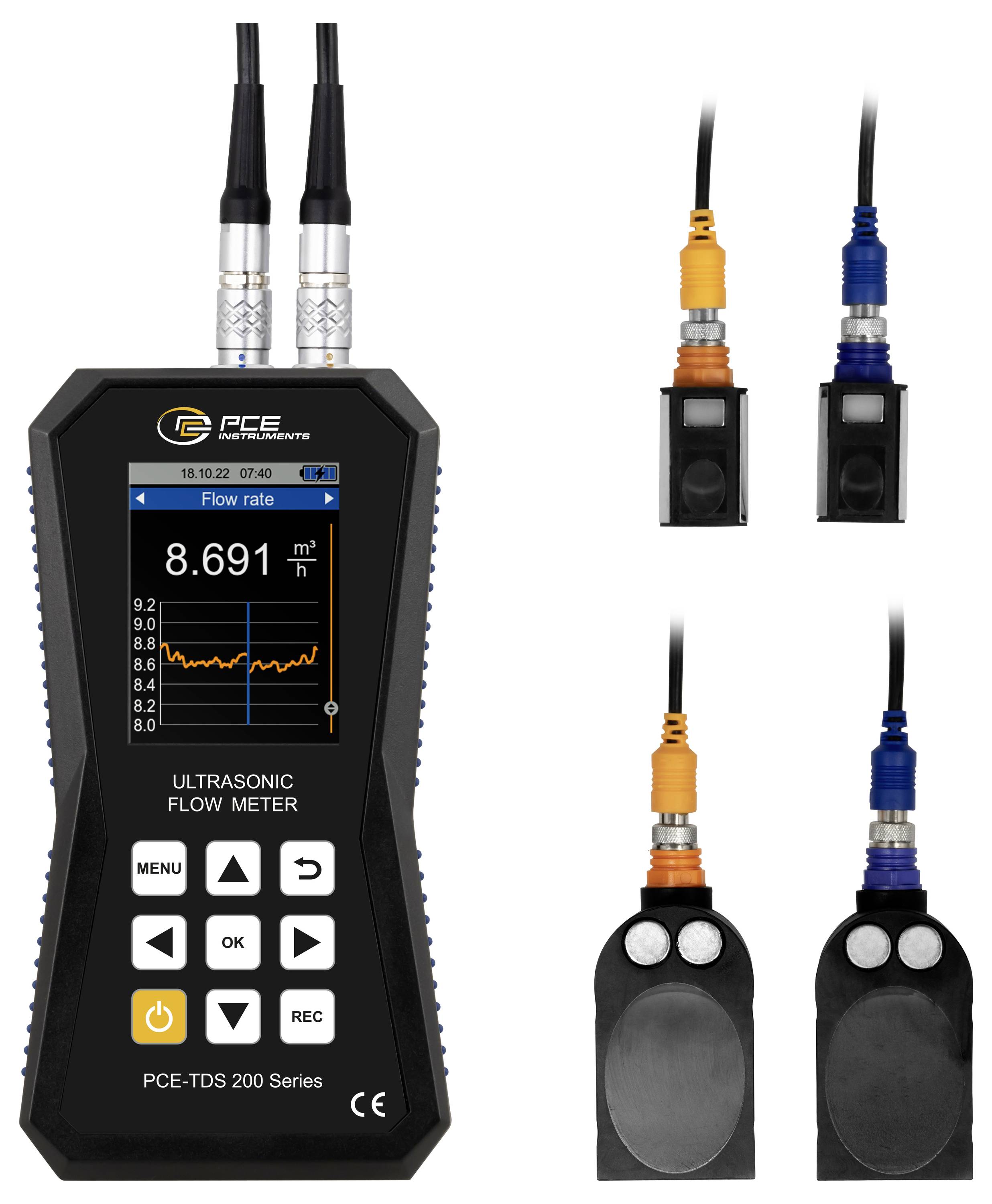

Ultrazvukový prietokomer má merací rozsah ±32 m/s. S presnosťou ±1,5 % z nameranej hodnoty pre priemer potrubia DN ≥50, ±3,5 % z nameranej hodnoty pre priemer potrubia DN< S reprodukovateľnosťou ±0,5 % z odčítanej hodnoty je ultrazvukový prietokomer obzvlášť presným meracím prístrojom. Na inštaláciu senzorov na ultrazvukový prietokomer je k dispozícii inštalačná pomôcka. Inštalačná príručka graficky zobrazuje kvalitu signálu z ultrazvukového prietokomeru. Grafické zobrazenie navyše ukazuje, či sú senzory ultrazvukového prietokomeru umiestnené v správnej vzdialenosti od seba. Na meranie prietoku ultrazvukovým prietokomerom sa po zadaní špecifikácií potrubia a média zobrazia prietok, objemový prietok a objem. Ultrazvukový prietokomer ponúka širokú škálu jednotiek na zobrazenie nameraných hodnôt. Napríklad: m³, l, gal, igl, mgl, cf, bal, ib a ob.

Počas merania je možné zaznamenávať namerané hodnoty pomocou funkcie záznamníka údajov ultrazvukového prietokomeru. Ultrazvukový prietokomer umožňuje nastaviť podmienky spustenia a zastavenia a interval ukladania od 1 sekundy do 12 hodín. V ultrazvukovom prietokomeri každý pamäťový bod obsahuje všetky merané veličiny iba raz. Namerané hodnoty sa ukladajú do vstavanej pamäte ultrazvukového prietokomeru s kapacitou 32 GB. Ultrazvukový prietokomer dokáže uložiť až 10 miliónov meracích bodov.

Voliteľný softvér umožňuje odčítanie zaznamenaných meraní z ultrazvukového prietokomeru. Namerané hodnoty z ultrazvukového prietokomeru je možné zobraziť pre analýzu v tabuľkovej aj grafickej forme. Pre ďalšie spracovanie nameraných hodnôt z ultrazvukového prietokomeru je možné tieto exportovať do súboru vo formáte .csv. Prípadne je možné pomocou softvéru vytvoriť správu vo formáte PDF. Pre zjednodušenú obsluhu je možné ultrazvukový prietokomer konfigurovať pomocou softvéru. Softvér tiež umožňuje živý náhľad nameraných hodnôt z ultrazvukového prietokomeru.

Na určenie množstva tepla pomocou ultrazvukového prietokomeru sú potrebné dva ďalšie termočlánky. Tieto sú dostupné na PCE-TDS 200+. Dva termočlánky ultrazvukového prietokomeru sú pripojené k prívodnému a spätnému potrubiu potrubného systému. Na základe teplotného rozdielu a nameraného prietoku dokáže ultrazvukový prietokomer určiť množstvo tepla. V prípade potreby dokáže ultrazvukový prietokomer počas merania vypočítať a zobraziť náklady na jednotku tepla. Ultrazvukový prietokomer sa teda používa napríklad pri kontrole vykurovacích systémov.

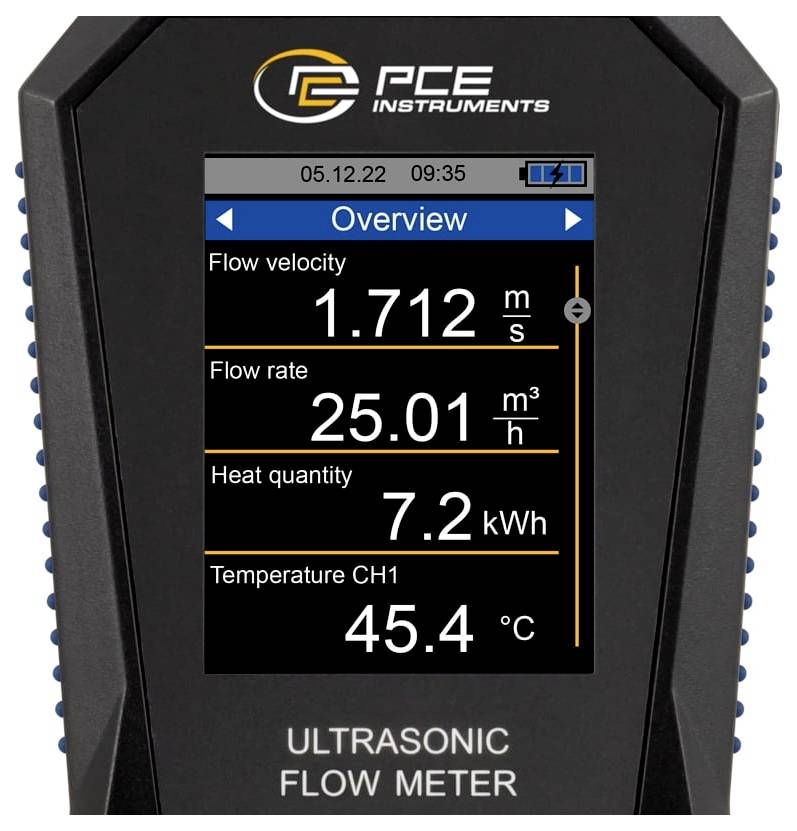

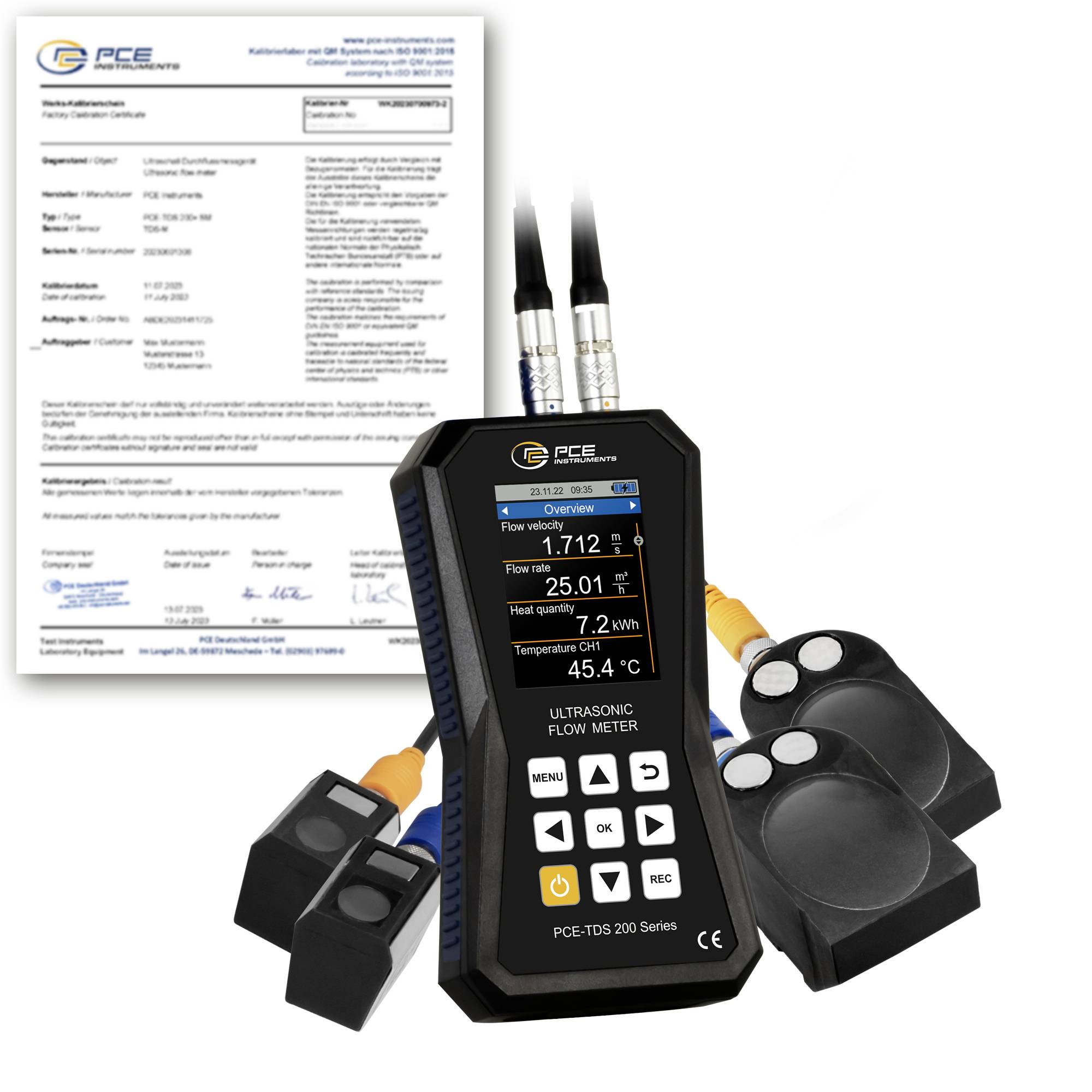

Farebný LC displej ultrazvukového prietokomeru má veľkosť 2,8" a je preto ľahko čitateľný. Ultrazvukový prietokomer môže byť voliteľne vybavený kalibračným certifikátom ISO alebo DAkkS.

SNÍMAČ PCE-TDS 200 S
Malý pár snímačov pre priemery potrubí DN 15 … 100 / 20 … 108 mm. Vhodné pre obzvlášť malé potrubia. Senzory majú obzvlášť malé rozmery 45 x 30 x 30 mm a teplotnú odolnosť -30 … 160 °C. Vďaka magnetom na spodnej strane je možné senzory namontovať na železné kovy. Okrem toho je možné senzory ultrazvukového prietokomeru pripojiť k potrubiu pomocou odnímateľných káblových zväzkov.

SNÍMAČ PCE-TDS 200 L
Veľký pár senzorov pre priemery potrubí DN 300 ... 6000. Tento pár senzorov je preto vhodný pre obzvlášť veľké potrubia. Snímače ultrazvukového prietokomera je možné pripevniť pomocou odnímateľných káblových zväzkov. Vďaka vstavaným magnetom je možné senzory pripevniť na potrubia vyrobené zo železných kovov. Senzory majú rozmery 91 x 52 x 44 mm.
