PCE Instruments ultrazvukový senzor PCE-TDS 200+ SML Prevádzkové napätie (rozsah): 5 V Merací rozsah: 0 - 32 m/s 1 ks

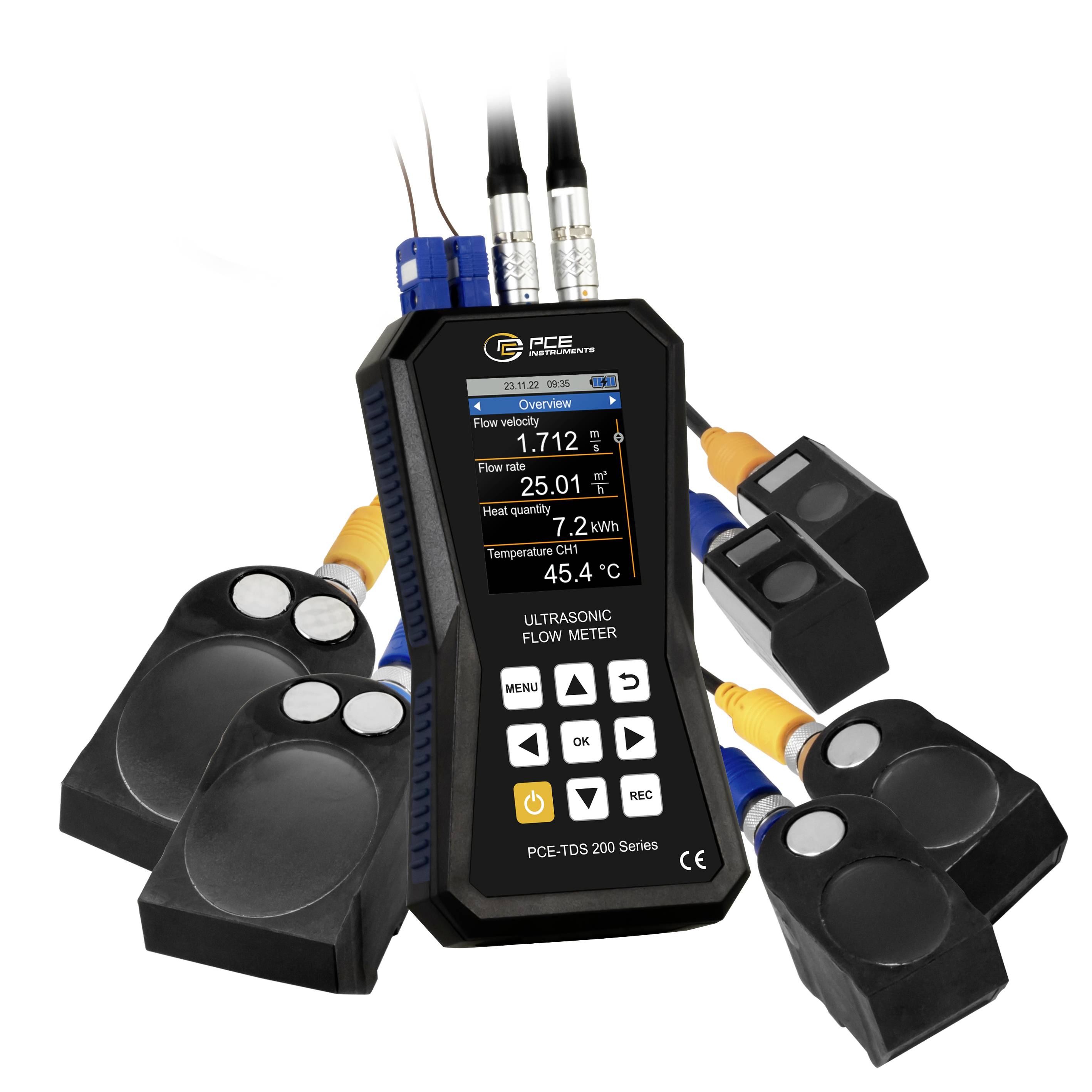

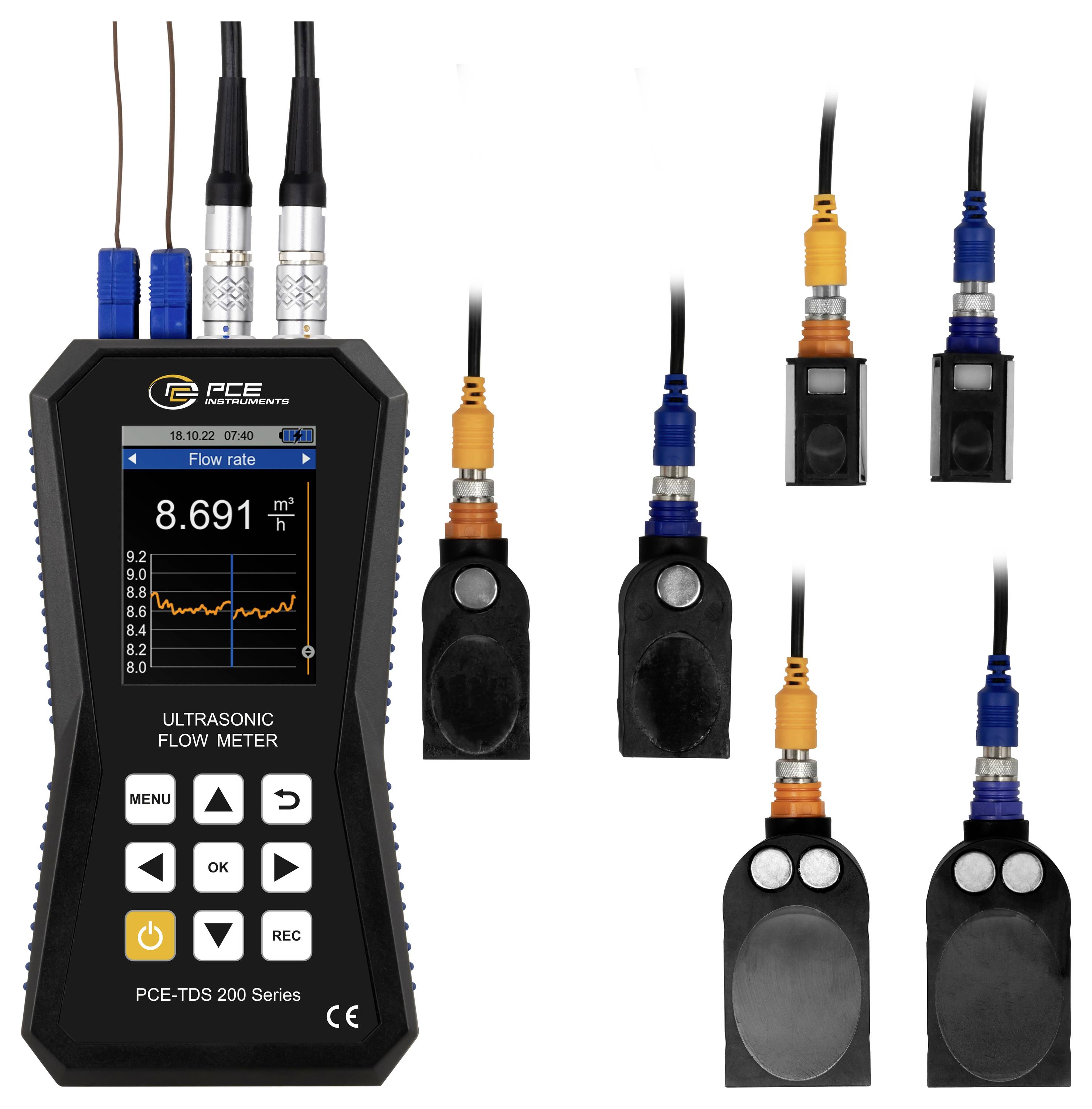

Prietokomer má merací rozsah ±32 m/s. S presnosťou ±1,5% f.s. Mw. pre priemer potrubia DN ≥50 ±3,5 % z. Mw. s priemerom potrubia DN< 50 a reprodukovateľnosť ±0,5 % v. Mw. Prietokomer je obzvlášť presné meracie zariadenie. Na inštaláciu snímačov na prietokomer je k dispozícii montážna pomôcka. Inštalačná pomôcka graficky zobrazuje kvalitu signálu z prietokomeru. Okrem toho sa graficky zobrazuje, či sú snímače na prietokomere umiestnené v správnej vzdialenosti od seba. Na vykonanie merania prietoku pomocou prietokomeru sa po zadaní špecifikácie potrubia a média zobrazí rýchlosť prúdenia, objemový prietok a objem. Pri zobrazovaní nameraných hodnôt je pre prietokomer k dispozícii široká škála jednotiek. Napríklad: m³, l, gal, igl, mgl, cf, bal, ib a ob.

Počas merania je možné zaznamenávať namerané hodnoty pomocou funkcie dataloger na ultrazvukovom prietokomere. Pre prietokomer je možné nastaviť podmienky spustenia a zastavenia a interval uloženia od 1 sekundy do 12 hodín. Pre prietokomer obsahuje pamäťový bod všetky merané veličiny raz. Namerané hodnoty sa ukladajú do 32 GB vstavanej pamäte ultrazvukového prietokomeru. Na ultrazvukovom prietokomere je možné uložiť 10 miliónov meracích bodov.

Pomocou voliteľného softvéru je možné odčítať zaznamenané namerané hodnoty z prietokomeru. Pre analýzu je možné namerané hodnoty z prietokomeru zobraziť v tabuľkovej a grafickej forme. Pre ďalšie spracovanie nameraných hodnôt z prietokomeru je možné ich exportovať do súboru vo formáte .csv. Alternatívne je možné pomocou softvéru vytvoriť správu vo formáte PDF. Pre zjednodušenie ovládania je možné prietokomer nastaviť pomocou softvéru. Softvér umožňuje aj živý pohľad na namerané hodnoty z ultrazvukového prietokomeru.

Na určenie množstva tepla pomocou prietokomeru sú potrebné dva ďalšie termočlánky. Tieto sú dostupné s PCE-TDS 200+. Dva termočlánky z prietokomeru sú pripojené k prietoku a spiatočke potrubného systému. Na základe rozdielu teplôt a nameraného prietoku dokáže prietokomer určiť množstvo tepla. V prípade potreby dokáže prietokomer vypočítať a zobraziť náklady na jednotku tepla súčasne počas merania. Prietokomer sa preto používa napríklad pri kontrole vykurovacích systémov.

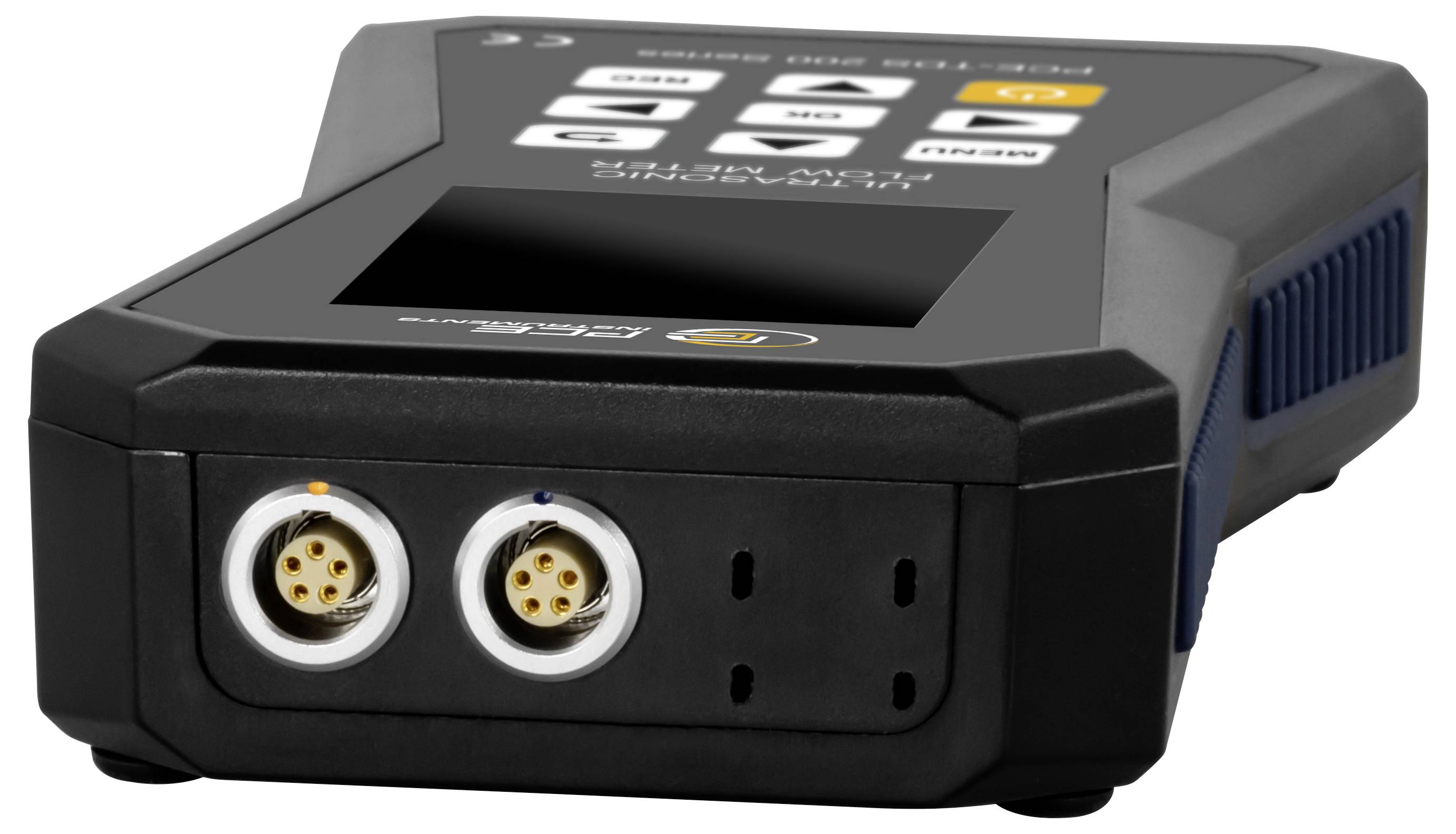

Farebný LC displej ultrazvukového prietokomeru má veľkosť 2,8" a preto je dobre čitateľný. Voliteľne môže byť prietokomer vybavený certifikátom o kalibrácii ISO alebo DAkkS.

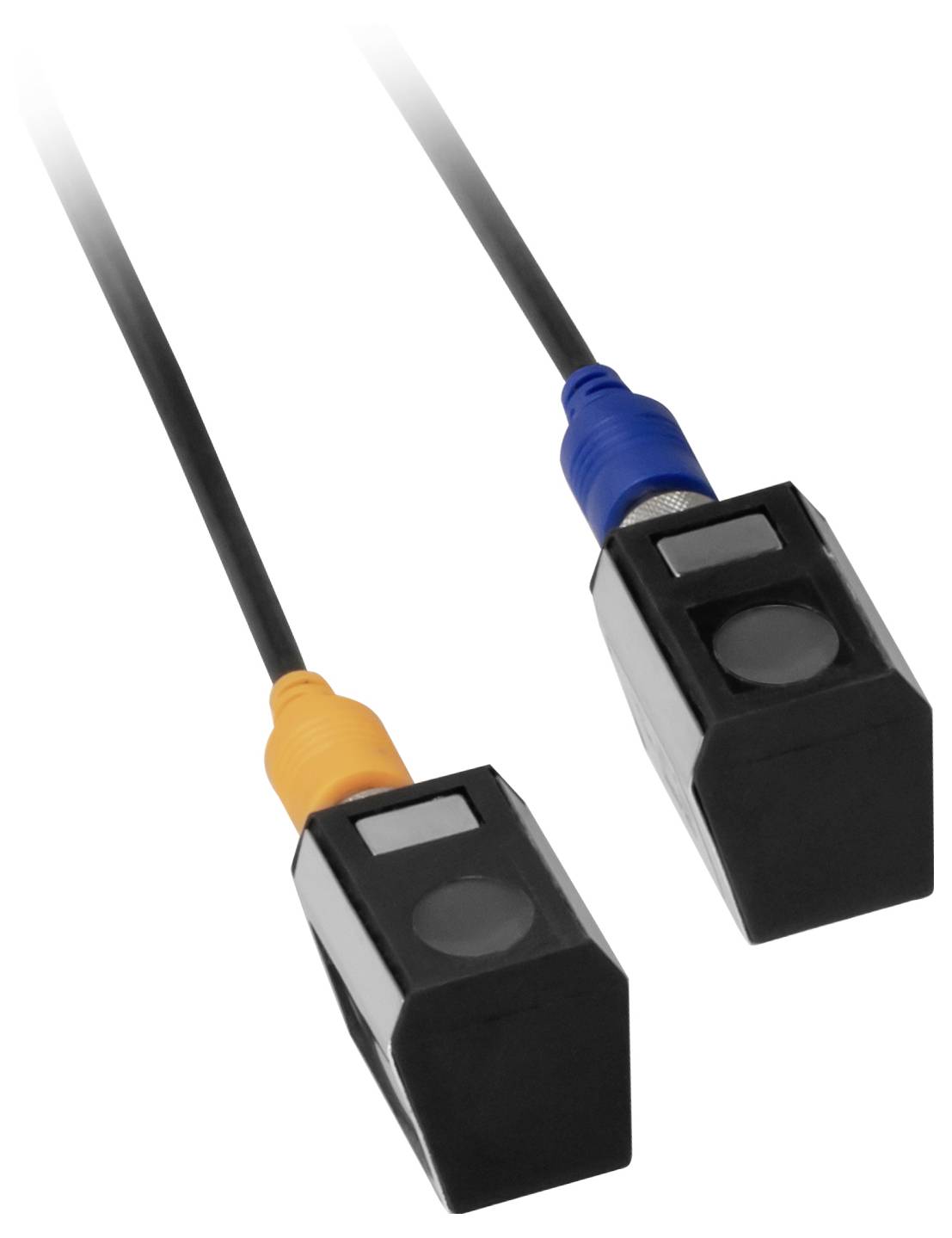

SNÍMAČ PCE-TDS 200 S
Malý pár snímačov pre priemer potrubia DN 15 … 100 / 20 … 108 mm. Vhodné pre obzvlášť malé potrubia. Snímače majú obzvlášť malý rozmer 45 x 30 x 30 mm a teplotnú odolnosť -30 ... 160 °C. Vďaka magnetom na spodnej strane je možné snímače namontovať na železné kovy. Snímače pre ultrazvukový prietokomer je navyše možné pripojiť k potrubiu pomocou odnímateľných káblových spojok.

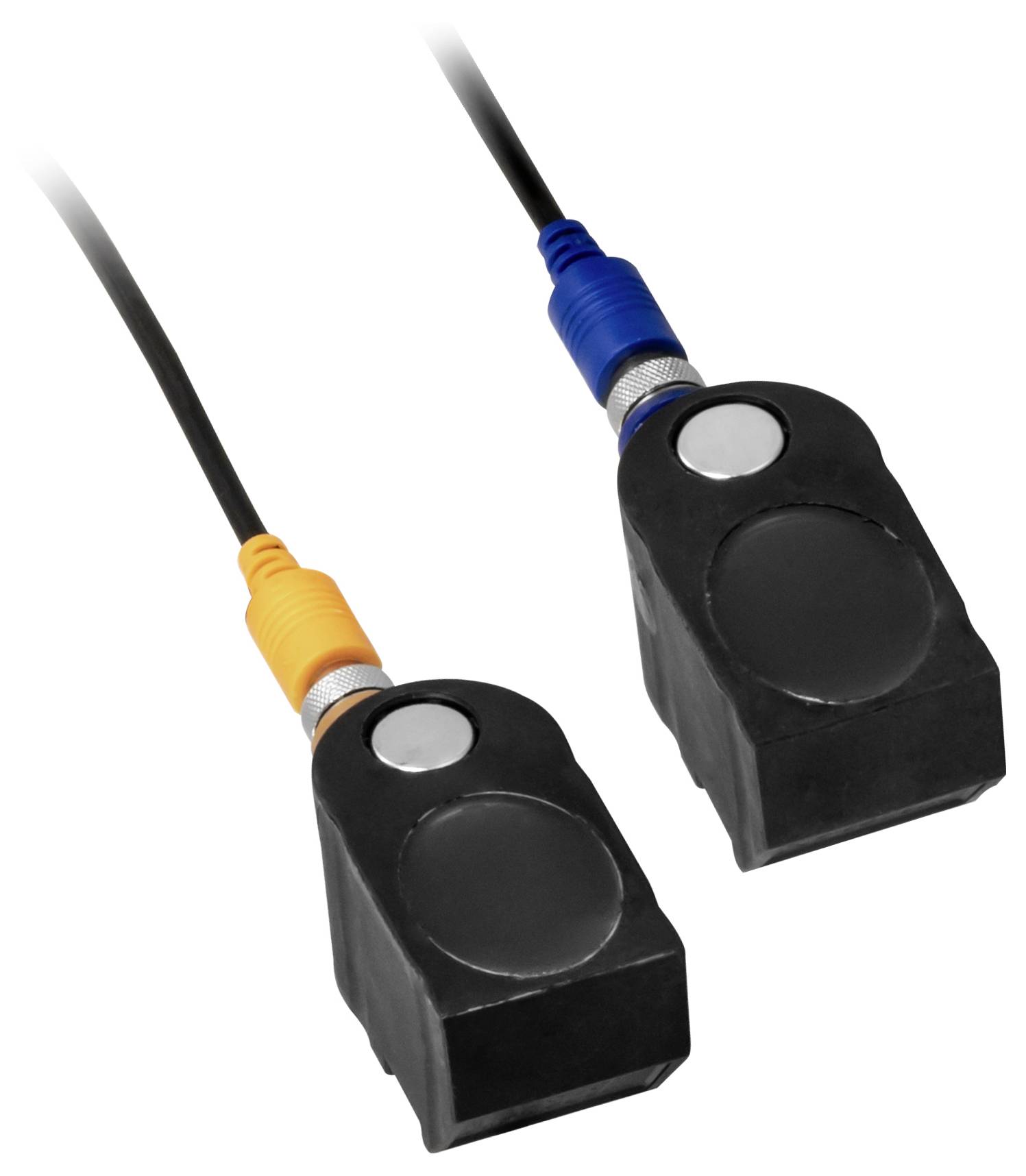

SNÍMAČ PCE-TDS 200M
Stredný pár snímačov pre priemer potrubia DN 50 … 700 / 57 … 720 mm. Vhodné na meranie prietoku na stredne veľkých potrubiach. Pomocou zabudovaných magnetov na snímačoch ultrazvukového prietokomeru je možné ich pripevniť na potrubia obsahujúce železo. Alternatívne je možné snímače namontovať na potrubie pomocou odnímateľných káblových spojok. Teplotná odolnosť je medzi -30 … 160 °C.

SNÍMAČ PCE-TDS 200L
Veľký pár snímačov pre priemer potrubia DN 300... 6000. Táto dvojica snímačov je preto vhodná pre obzvlášť veľké potrubia. Senzory je možné pripevniť k ultrazvukovému prietokomeru pomocou odnímateľných káblových spojok. Vďaka zabudovaným magnetom je možné senzory pripevniť na potrubia obsahujúce železné kovy. Snímače majú rozmery 91 x 52 x 44 mm.
