PCE Instruments ultrazvukový senzor PCE-TDS 200+ SR-ICA Prevádzkové napätie (rozsah): 5 V Merací rozsah: 0 - 32 m/s 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Box
Kategória výrobku
ultrazvukový senzor
Min. prevádzkové napätie
5 V
Prevádzkové napätie max.
5 V
Merací rozsah
32 m/s
Datasheety: (PDF)
Množstevná cena (Ks)
Zľava
Cena balenia (bez DPH.)
1
-
3 600,81 €
3
2% = 87,86 €
3 512,95 €
5
3% = 122,79 €
3 478,02 €
10
4% = 146,19 €
3 454,62 €
Množstevné zľavy sa líšia podľa predajcu
Ušetríte 0,00 €
Počet
Celkom (3 600,81 € / kus)
3 600,81 €
bez DPH.
Doprava zadarmo
Hlavné benefity
PROFESIONÁLNY. KALIBROVANÉ. VYBAVENIE. PCE-TDS 200+ SR-ICA
- Ultrazvukový prietokomer s 32 GB úložiskom dát pre 10 miliónov meracích bodov
- Merací rozsah ±32 m/s
- Reprodukovateľnosť ±0,5 % z nameranej hodnoty
- rôzne meracie sondy
- Individuálne nastaviteľné prahy alarmu
- 2,8" LCD displej
- pre všetky médiá

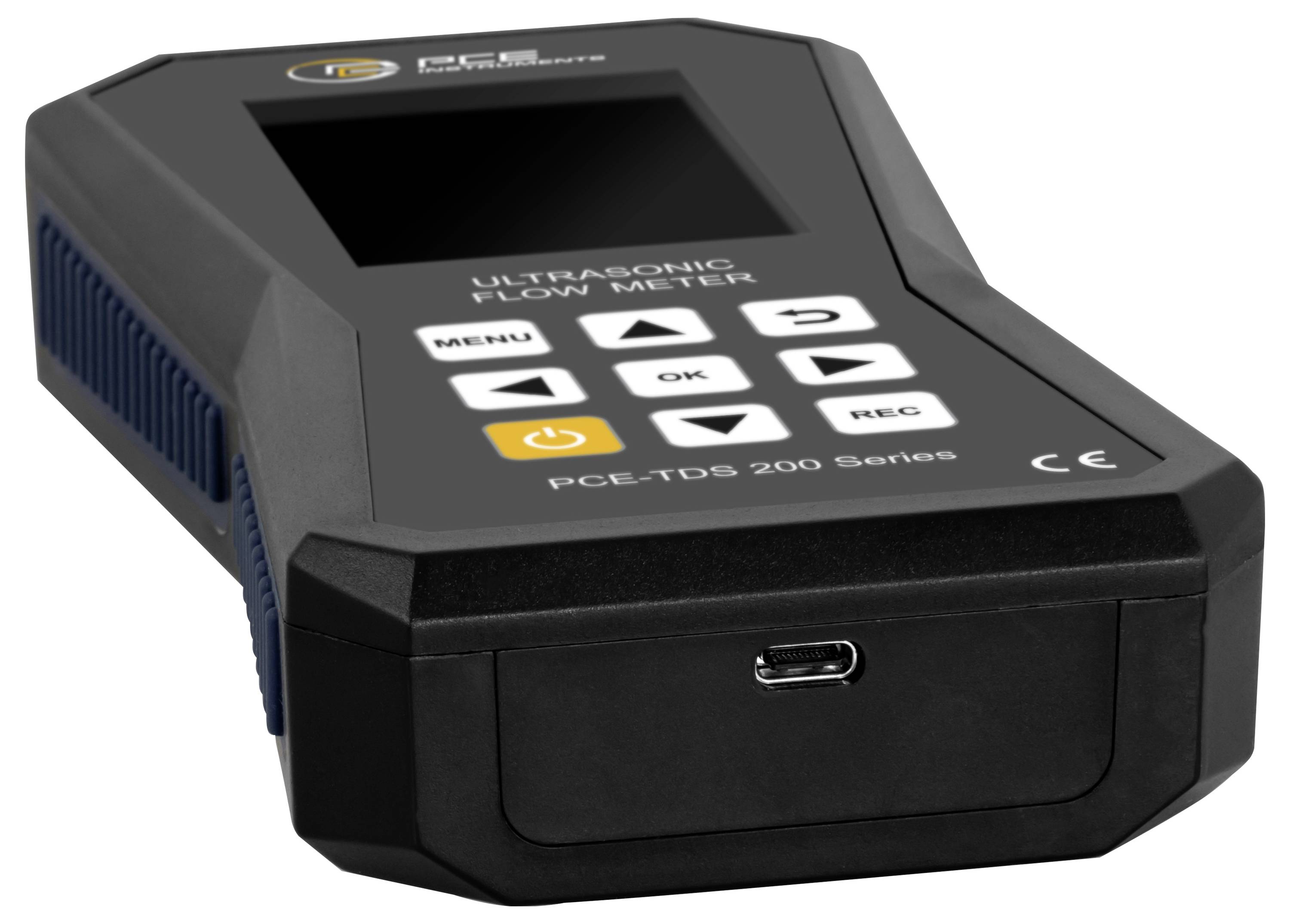

- Rozhranie USB-C na prenos dát
- voliteľný softvér na analýzu nameraných hodnôt
- Meranie množstva tepla

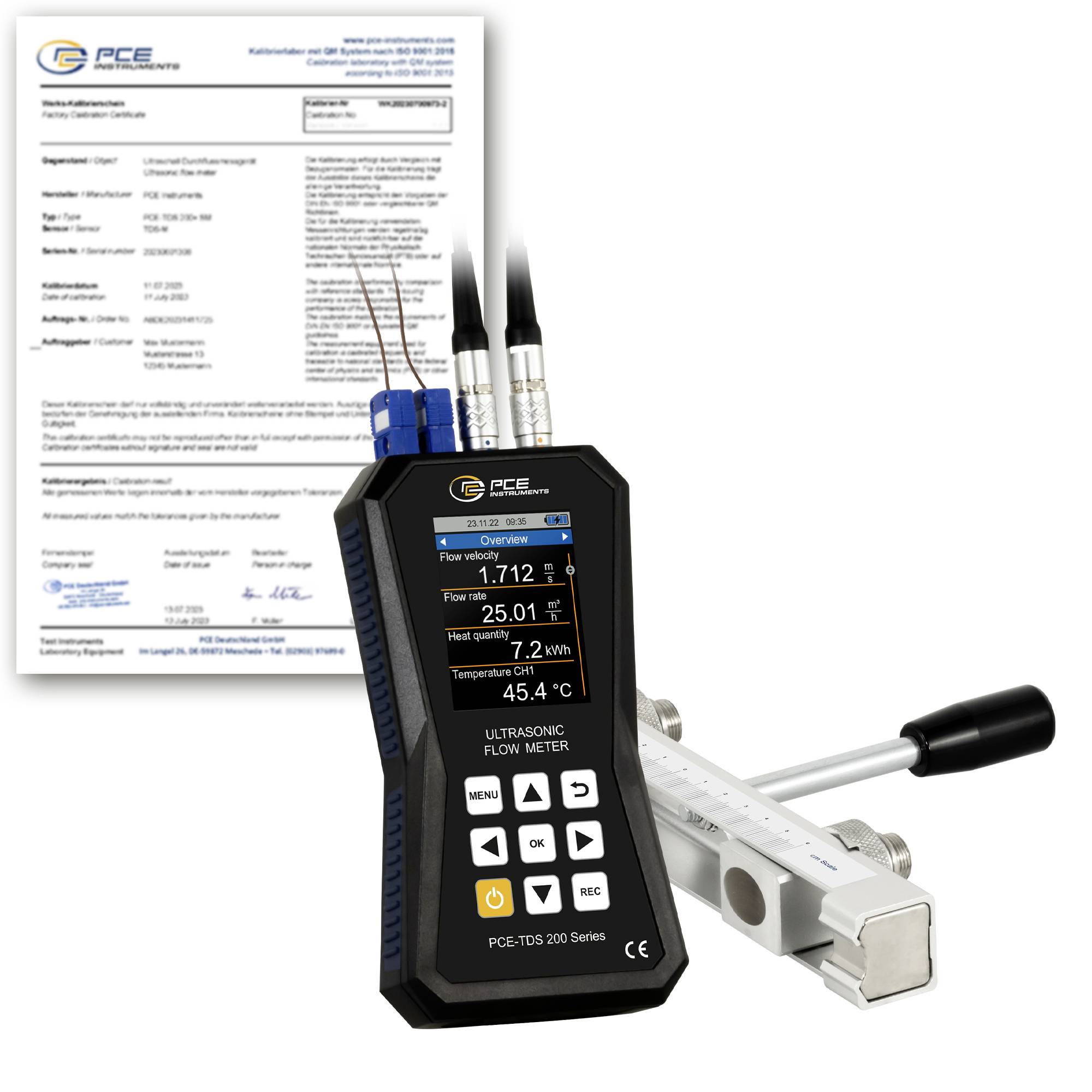

- vrátane kalibračného certifikátu ISO
Dodatočné informácie:
Technické parametre
- Rozsah merania prietoku ±32 m/s
- Rozlíšenie 0,001 m/s
- Presnosť
- DN ≥50 mm: ±1,5 % z hodnoty pre rýchlosti> 0,3 m/s
- DN< 50 mm: ±3,5 % z hodnoty pre
- Rýchlosti> 0,3 m/s
- Reprodukovateľnosť ±0,5 % z nameranej hodnoty
- Pár senzorov PCE-TDS 200 SR SENSOR
- Priemer potrubia DN 15 … 100 / 20 … 108 mm
- Metóda merania Z, V, N, W
- stredný
- Voda
- Morská voda
- Oil
- surová ropa
- Metanol
- Etanol
- Nafta
- benzín
- ropa
- Definované používateľom (manuálne zadanie rýchlosti zvuku média)
- Všetky kvapaliny obsahujúce nečistoty< 5 %
- Materiál potrubia
- Meď CU
- Oceľ FE
- Nerezová oceľ VA
- Hliník AL
- Mosadz ME
- Liatina CI
- Železo FE
- Nikel NI
- Titan TI
- Zinok ZI
- Akrylový AC
- Polyetylén PE
- Polypropylén PP
- Polyvinylchlorid (PVC)
- Nylon NY
- Definované používateľom (manuálne zadanie priečnej rýchlosti zvuku v materiáli potrubia)
- Vnútorná výstelka potrubia
- Bez podšívky
- Definované používateľom
- epoxidová živica
- Guma
- malta
- Polystyrén PS
- Polyetylén PE
- Polytetrafluóretylén PTFE
- Polyuretán PU
- Polypropylén PP
- Definované používateľom (manuálne zadanie pozdĺžnej rýchlosti zvuku vo vnútornej výstelke potrubia)
- Merané parametre: rýchlosť prúdenia, objemový prietok a objem
- Jednotky (meranie) mm, in
- Jednotky (rýchlosť prúdenia) m/s, ft/s
- Jednotky (objemový prietok) m³, l, gal, igl, mgl, cf, bal, ib, ob
- Zobrazenie času: sekundy, minúty, hodiny, dni
- Jednotky (objem): m³, l, gal, igl, mgl, cf, bal, ib, ob
- Meranie teploty
- Merací rozsah Presnosť
- Typ B: 600 ... 1800 °C Typ B: ±(0,5 % + 3 °C)
- Typ E: -100 ... +900 °C Typ E: ±(0,4 % + 1 °C)
- Typ J: -100 ... 1150 °C Typ J: ±(0,4 % + 1 °C)
- Typ K: -100 ... +1370 °C Typ K: ±(0,4 % + 1 °C)
- Typ N: -100 ... + 1150 °C Typ N: ±(0,4 % + 1 °C)
- Typ R: 0 ... 1700 °C Typ R: ±(0,5 % + 3 °C)
- Typ S: 0 ... 1500 °C Typ S: ±(0,5 % + 3 °C)
- Typ T: -100 ... +400 °C Typ T: ±(0,4 % + 1 °C)
- Rozlíšenie 0,1 °C
- Pripojiteľné termočlánky B, E, J, K, N, R, S, T
- Merané parametre: rýchlosť prúdenia, objemový prietok, objem, teplota
- Tepelný výkon a množstvo tepla
- Jednotky (teplota) °C / °F
- Jednotky (množstvo tepla): K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
- Jednotky (tepelný výkon) W, kW, MW, J/h, kJ/h, MJ/h, Btu/h, kBtu/h, MBtu/h
- Zobrazenie nákladov v EUR, librách, USD, tureckých lírach, zlotých, jenoch
- Ďalšie špecifikácie
- 2,8" LCD displej
- Jednotky metrické / imperiálne
- Jazyky ponuky: nemčina, angličtina, francúzština, španielčina
- Taliansky, holandský, portugalský, dánsky
- Turecké, poľské, ruské, čínske, japonské
- Prevádzkové a skladovacie podmienky: Teplota: -20 … +65 °C
- Vlhkosť: 10 … 95 % relatívnej vlhkosti, bez kondenzácie
- Záznamník údajov s pamäťovou kapacitou 32 GB / 10 miliónov meracích bodov
- USB rozhranie (pre online meranie, odčítanie interných údajov
- (skladovanie a nabíjanie batérie)
- Trieda ochrany IP52
- Interné napájanie: LiPo batéria (3,7 V, 2500 mAh)
- Externé: USB 5 VDC, 500 mA
- Prevádzková doba cca 10 hodín
- Rozmery 165 x 85 x 32 mm
- Hmotnosť 255 g
- Druh obalu
Box
- Kategória výrobku
ultrazvukový senzor
- Typ
PCE-TDS 200+ SR-ICA
- Prevádzkové napätie
5 V
- Min. prevádzkové napätie
5 V
- Prevádzkové napätie max.
5 V
- Prevádzkové napätie
5 V
- Vlastnosti
s krytom
Pripojovacie kryt s 2 káblovými skrutkami
Pripojovacie kryt s 2 konektormi
- Pripojenie
káblová priechodka
- Reakčná doba
1 s
- Výstupy
analógové napätie
analógový
dvoudrát
- Farba púzdra
čierna
- Vlastnosti materiálu
glavanizované zinkom
nerezové
- Materiál puzdra
polystyren (EPS)
plnoplastové
guma
polymer
plast
PTFE
plast pokovený
- Dĺžka kábla
5 m
- Menovitý priemer
108 mm
- Min. teplota média
-30 °C
- Max. teplota média
160 °C
- Meracie presnosť ±
1.5 %
- Min. merací rozsah
0 m/s
- Merací rozsah
32 m/s
- Merací rozsah
0 - 32 m/s
IP52
- Hmotnosť
255 g
- Min. okolitá teplota
-20 °C
- Max. okolitá teplota
65 °C
- Dĺžka
165 mm
- Šírka
32 mm
- V
85 mm
- Rozmer.
(d x š x v) 165 x 32 x 85 mm
- Obsah
1 ks
- Spĺňa RoHS
áno
Na stiahnutie
Datasheet
Datasheet 3812906 PCE Instruments ultrazvukový senzor PCE-TDS 200+ SR-ICA Prevádzkové napätie (rozsah): 5 V Merací rozsah: 0 - 32 m/s 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3812906 PCE Instruments ultrazvukový senzor PCE-TDS 200+ SR-ICA Prevádzkové napätie (rozsah): 5 V Merací rozsah: 0 - 32 m/s 1 ks
Popis
Ultrazvukový prietokomer má merací rozsah ±32 m/s. S presnosťou ±1,5 % z nameranej hodnoty pre priemer potrubia DN ≥50, ±3,5 % z nameranej hodnoty pre priemer potrubia DN< S reprodukovateľnosťou ±0,5 % z odčítanej hodnoty je ultrazvukový prietokomer obzvlášť presným meracím prístrojom. Na inštaláciu senzorov na ultrazvukový prietokomer je k dispozícii inštalačná pomôcka. Inštalačná príručka graficky zobrazuje kvalitu signálu z ultrazvukového prietokomeru. Grafické zobrazenie navyše ukazuje, či sú senzory ultrazvukového prietokomeru umiestnené v správnej vzdialenosti od seba. Na meranie prietoku ultrazvukovým prietokomerom sa po zadaní špecifikácií potrubia a média zobrazia prietok, objemový prietok a objem. Ultrazvukový prietokomer ponúka širokú škálu jednotiek na zobrazenie nameraných hodnôt. Napríklad: m³, l, gal, igl, mgl, cf, bal, ib a ob.
Počas merania je možné zaznamenávať namerané hodnoty pomocou funkcie záznamníka údajov ultrazvukového prietokomeru. Ultrazvukový prietokomer umožňuje nastaviť podmienky spustenia a zastavenia a interval ukladania od 1 sekundy do 12 hodín. V ultrazvukovom prietokomeri každý pamäťový bod obsahuje všetky merané veličiny iba raz. Namerané hodnoty sa ukladajú do vstavanej pamäte ultrazvukového prietokomeru s kapacitou 32 GB. Ultrazvukový prietokomer dokáže uložiť až 10 miliónov meracích bodov.
Voliteľný softvér umožňuje odčítanie zaznamenaných meraní z ultrazvukového prietokomeru. Namerané hodnoty z ultrazvukového prietokomeru je možné zobraziť pre analýzu v tabuľkovej aj grafickej forme. Pre ďalšie spracovanie nameraných hodnôt z ultrazvukového prietokomeru je možné tieto exportovať do súboru vo formáte .csv. Prípadne je možné pomocou softvéru vytvoriť správu vo formáte PDF. Pre zjednodušenú obsluhu je možné ultrazvukový prietokomer konfigurovať pomocou softvéru. Softvér tiež umožňuje živý náhľad nameraných hodnôt z ultrazvukového prietokomeru.

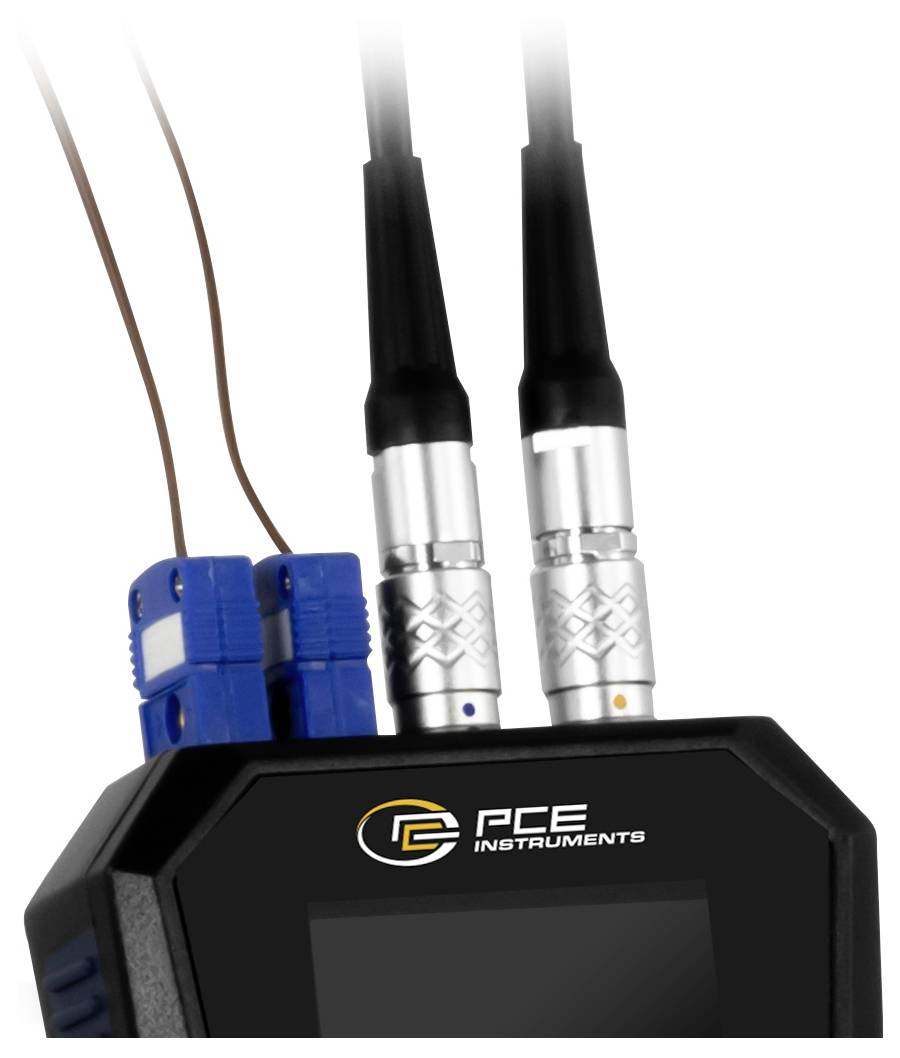

Na určenie množstva tepla pomocou ultrazvukového prietokomeru sú potrebné dva ďalšie termočlánky. Tieto sú dostupné na PCE-TDS 200+. Dva termočlánky ultrazvukového prietokomeru sú pripojené k prívodnému a spätnému potrubiu potrubného systému. Na základe teplotného rozdielu a nameraného prietoku dokáže ultrazvukový prietokomer určiť množstvo tepla. V prípade potreby dokáže ultrazvukový prietokomer počas merania vypočítať a zobraziť náklady na jednotku tepla. Ultrazvukový prietokomer sa teda používa napríklad pri kontrole vykurovacích systémov.
Farebný LC displej ultrazvukového prietokomeru má veľkosť 2,8" a je preto ľahko čitateľný. Ultrazvukový prietokomer môže byť voliteľne vybavený kalibračným certifikátom ISO alebo DAkkS.
SNÍMAČ PCE-TDS 200 SR

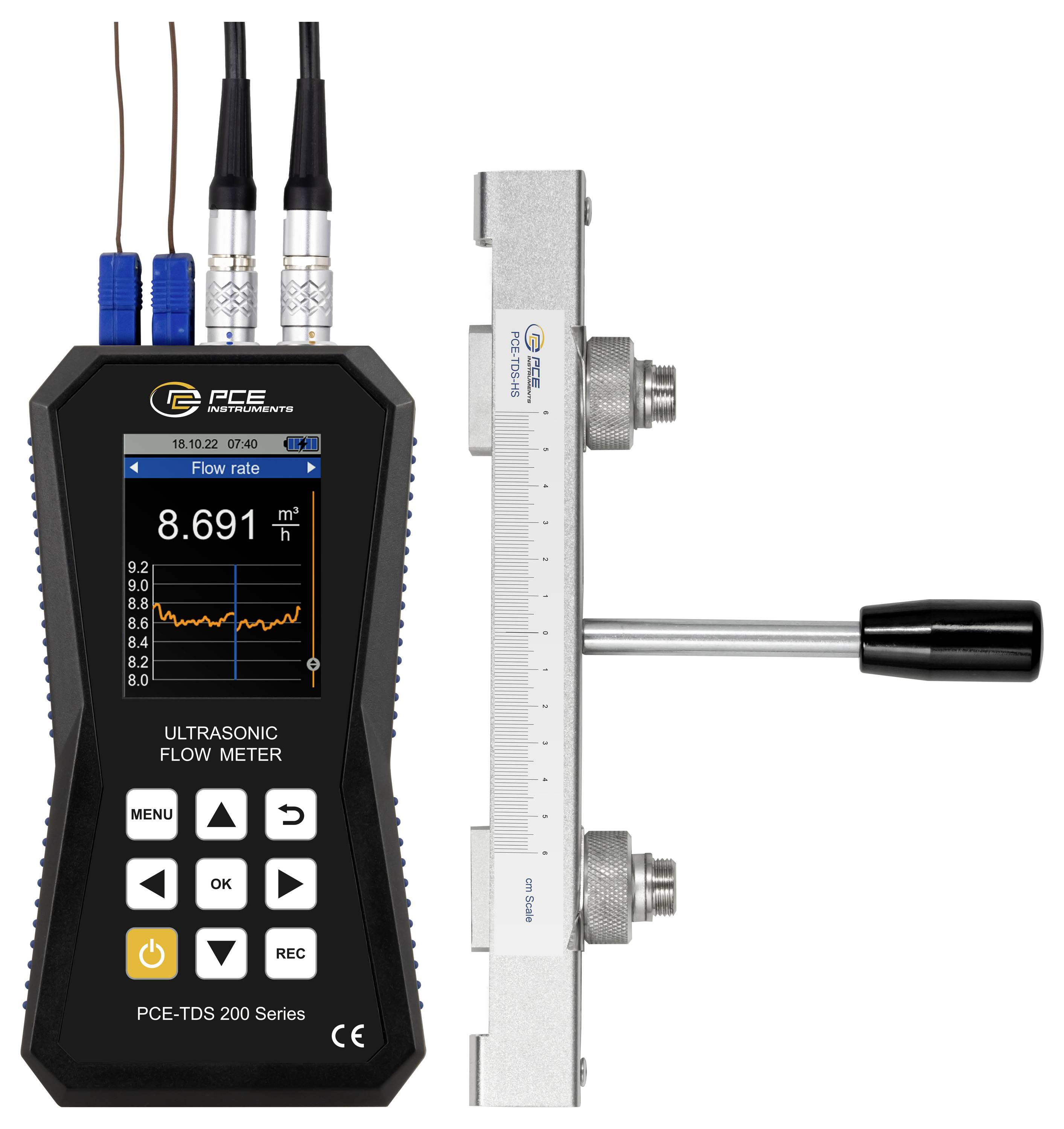

Pripojené snímače na lištu pre veľkosti potrubí DN 15 … 100 / 20 … 108 mm. Oba senzory sú umiestnené na koľajnici pre zjednodušenie ich umiestnenia. Pre jednoduchšiu manipuláciu je na koľajnici zodpovedajúca rukoväť. Pod koľajnicami sú magnety, ktoré im umožňujú samostatne sa pripevniť k rúrkam obsahujúcim železný kov.
Tento text bol preložený strojovo.
Počas merania je možné zaznamenávať namerané hodnoty pomocou funkcie záznamníka údajov ultrazvukového prietokomeru. Ultrazvukový prietokomer umožňuje nastaviť podmienky spustenia a zastavenia a interval ukladania od 1 sekundy do 12 hodín. V ultrazvukovom prietokomeri každý pamäťový bod obsahuje všetky merané veličiny iba raz. Namerané hodnoty sa ukladajú do vstavanej pamäte ultrazvukového prietokomeru s kapacitou 32 GB. Ultrazvukový prietokomer dokáže uložiť až 10 miliónov meracích bodov.
Voliteľný softvér umožňuje odčítanie zaznamenaných meraní z ultrazvukového prietokomeru. Namerané hodnoty z ultrazvukového prietokomeru je možné zobraziť pre analýzu v tabuľkovej aj grafickej forme. Pre ďalšie spracovanie nameraných hodnôt z ultrazvukového prietokomeru je možné tieto exportovať do súboru vo formáte .csv. Prípadne je možné pomocou softvéru vytvoriť správu vo formáte PDF. Pre zjednodušenú obsluhu je možné ultrazvukový prietokomer konfigurovať pomocou softvéru. Softvér tiež umožňuje živý náhľad nameraných hodnôt z ultrazvukového prietokomeru.
Na určenie množstva tepla pomocou ultrazvukového prietokomeru sú potrebné dva ďalšie termočlánky. Tieto sú dostupné na PCE-TDS 200+. Dva termočlánky ultrazvukového prietokomeru sú pripojené k prívodnému a spätnému potrubiu potrubného systému. Na základe teplotného rozdielu a nameraného prietoku dokáže ultrazvukový prietokomer určiť množstvo tepla. V prípade potreby dokáže ultrazvukový prietokomer počas merania vypočítať a zobraziť náklady na jednotku tepla. Ultrazvukový prietokomer sa teda používa napríklad pri kontrole vykurovacích systémov.
Farebný LC displej ultrazvukového prietokomeru má veľkosť 2,8" a je preto ľahko čitateľný. Ultrazvukový prietokomer môže byť voliteľne vybavený kalibračným certifikátom ISO alebo DAkkS.
SNÍMAČ PCE-TDS 200 SR
Pripojené snímače na lištu pre veľkosti potrubí DN 15 … 100 / 20 … 108 mm. Oba senzory sú umiestnené na koľajnici pre zjednodušenie ich umiestnenia. Pre jednoduchšiu manipuláciu je na koľajnici zodpovedajúca rukoväť. Pod koľajnicami sú magnety, ktoré im umožňujú samostatne sa pripevniť k rúrkam obsahujúcim železný kov.
Tento text bol preložený strojovo.
Prevedenie
- Merací rozsah: ±32 m/s
- Rozlíšenie: 0,001 m/s
- Snímač pre priemery potrubí DN 15 … 100 / 20 … 108 mm
- Meranie teploty do 1800 °C
- pre rôzne médiá
- pre rôzne materiály potrubí
- Merané parametre: Rýchlosť prúdenia, objemový prietok, objem
- Teplota, tepelný výkon a množstvo tepla
- Rozhranie: USB
- Zobrazenie nákladov
- Záznamník údajov: pamäťová kapacita 32 GB (10 miliónov meracích bodov)
- akumulátor LiPo
- vrátane kalibračného certifikátu ISO
Rozsah dodávky
- 1 x Ultrazvukový prietokomer PCE-TDS 200+ SR-ICA
- 2 x teplotný senzor TF-RA330
- 1 x Prietokomery PCE-TDS 200+ SR SENSOR (pár)
- 2 x 5 m pripojovacie káble
- 2 x uvoľniteľné káblové zväzky
- 1 x napájací zdroj
- 1 x kábel USB-C
- 1 x kontaktný gél na ultrazvuk
- 1 x PCE krajčírsky meter
- 1 x plastové puzdro
- 1 x Návod na obsluhu
- 1 x certifikát o kalibrácii ISO
