Name: Pepperl+Fuchs OBR7500-R100-2EP1-IO-V31 reflexná svetelná závora, 267075-100489, spínanie za svetla, 10 - 30 V/DC, 1 ks
Brand: Pepperl+Fuchs
SKU: 2627732
Availability: BackOrder

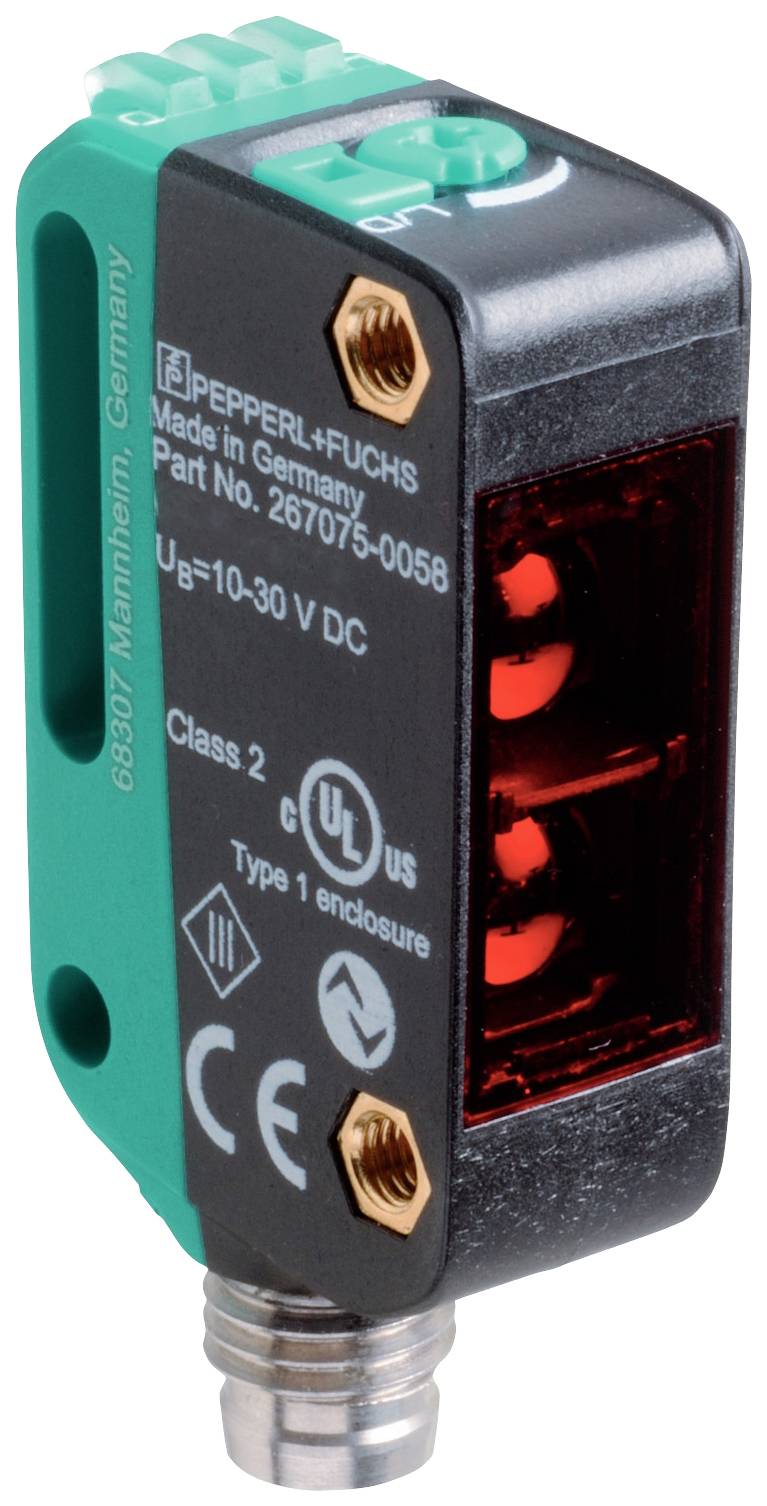

Optický senzor s červeným svetelným oknom, výrobca: Pepperl+Fuchs, číslo modelu: 267075-0058, napätie: 10-30 V DC, s CE značením.

Ilustračný obrázok

Kategória výrobku

reflexná svetelná závora

Funkcia

spínanie za svetla

Prevádzkové napätie max.

30 V/DC

Pripojenie

M8, 4-pólové

Typ

OBR7500-R100-2EP1-IO-V31

Datasheety: (PDF)

Doručenie: Ut 29. 12. 2026

Počet

Celkom (114,99 € / kus)

114,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: reflexná svetelná závora

Typ: OBR7500-R100-2EP1-IO-V31

Funkcia: spínanie za svetla

Min. prevádzkové napätie: 10 V/DC

Prevádzkové napätie max.: 30 V/DC

Prevádzkové napätie: 10 - 30 V/DC

Reakčná doba: 0.5 ms

Typ kontaktu: 1 rozpínací

Výstupy: NPN, otvárač
NPN, zatvárač
PNP, otvárač
PNP, zatvárač

Spínacia frekvencia: 1000 Hz

Pripojenie: M8, 4-pólové

Materiál puzdra: polykarbonát

Typ vysielača: červená LED dióda

: 10 m

Min. teplota: -40 °C

Max. teplota: 60 °C

Šírka: 11 mm

V: 44.5 mm

Hĺbka: 21.5 mm

Rozmer.: (š x v x h) 11 x 44.5 x 21.5 mm

Obsah: 1 ks

Bezdrôtové nabíjanie function: nie

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2627732 Pepperl+Fuchs OBR7500-R100-2EP1-IO-V31 reflexná svetelná závora, 267075-100489, spínanie za svetla, 10 - 30 V/DC, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2627732 Pepperl+Fuchs OBR7500-R100-2EP1-IO-V31 reflexná svetelná závora, 267075-100489, spínanie za svetla, 10 - 30 V/DC, 1 ks

Popis

Prevádzkový rozsah: 0 ... 7,5 m, svetelný zdroj: LED, typ svetla: červená, striedavé svetlo, signálny výstup: 2 push-pull výstupy, skratuvzdorné, chránené proti prepólovaniu, odolné proti prepätiu, typ rozhrania: IO-Link (cez C /Q = pin 4), typ spínania: typ spínania snímača je možné prepínať. Stav dodávky je: C/Q - Pin4: NPN NC kontakt / spínanie svetla, PNP NO kontakt / tmavé spínanie, IO-Link /Q - Pin2: NPN NO kontakt / tmavé spínanie, PNP NC kontakt / spínanie svetla, pripojenie: zariadenie konektor M8 x 1, 4-pin, prevádzkové napätie : 10 ... 30 V DC, teplota okolia: -40 ... 60 °C (-40 ... 140F)

Tento text bol preložený strojovo.

Prevedenie

Všeobecné dáta
Prevádzkový rozsah: 0 ... 7,5 m
Vzdialenosť reflektora: 0,03 ... 7,5 m
Limitný dosah: 10 m
Referenčný objekt: Reflektor H85-2
Svetelný žiarič: LED
Typ svetla: červené, striedavé svetlo
Identifikácia rizikovej skupiny LED: voľná skupina
Polarizačný filter: áno
Priemer svetelného bodu: cca 65 mm vo vzdialenosti 1 m
Uhol otvorenia: 3,7°
Limit okolitého svetla: EN 60947-5-2
Charakteristiky funkčnej bezpečnosti
MTTF t.j : 724 a
Životnosť (T M ): 20 hod
Diagnostické pokrytie (DC): 0 %
Indikátory/ovládacie prvky
Prevádzkový displej: LED zelená: | statické zapnutie - Zapnutie | bliká (4 Hz) - skrat | bliká s krátkym prerušením (1 Hz) - režim IO-Link
Funkčný displej: LED žltá: | statické zapnutie - voľná dráha svetla | vypnutý statický náboj - objekt detekovaný | blikanie (4 Hz) - podstrelenie funkčnej rezervy
Ovládanie: prepínanie svetlo/tma
Ovládanie: Nastavovač citlivosti
Zobrazenie parametrov: IO-Link komunikácia: zelená LED krátko zhasne (1 Hz)
elektrické údaje
Prevádzkové napätie: 10 ... 30 V DC
Zvlnenie: 10 % max.
prúd naprázdno:< 25 mA pri napájacom napätí 24 V
Trieda ochrany: III
rozhranie
Typ rozhrania: IO-Link (cez C/Q = Pin 4)
Verzia IO-Link: 1.1
ID zariadenia: 0x110211 (1114641)
Prenosová rýchlosť: COM2 (38,4 kbps)
Minimálna doba cyklu: 2,3 ms
Šírka procesných dát: Vstup procesných dát 2 bity | Výstup procesných dát 2 bity
Podpora režimu SIO: áno
Typ kompatibilného hlavného portu: A
VÝCHOD
Typ spínania: Typ spínania snímača je možné prepínať. Stav dodávky je: | C/Q - Pin4: NPN normálne zatvorené / prepínanie svetla, PNP normálne otvorené / tmavé spínanie, IO-Link | /Q - Pin2: NPN normálne otvorené / tmavé prepínanie, PNP normálne zatvorené / prepínanie svetla
Výstup signálu: 2 výstupy push-pull, odolný proti skratu, chránený proti prepólovaniu, odolný proti prepätiu
Spínané napätie: max 30 V DC
Spínaný prúd: max 100 mA, odporová záťaž
Kategória použitia: DC-12 a DC-13
Pokles napätia: ≤ 1,5 V DC
Frekvencia spínania: 1000 Hz
Čas odozvy: 0,5 ms
zhoda
Komunikačné rozhranie: IEC 61131-9
Produktová norma: EN 60947-5-2
Schválenia a certifikáty
Zhoda s EAC: TR CU 020/2011
Schválenie UL: E87056, uvedené v zozname cULus, napájací zdroj "triedy 2", typové hodnotenie 1
Podmienky prostredia
Teplota okolia: -40 ... 60 °C (-40 ... 140 °F) |
Skladovacia teplota: -40 ... 70 °C (-40 ... 158°F)
mechanické údaje
Šírka púzdra: 11 mm
Výška púzdra: 44,5 mm
Hĺbka púzdra: 21,5 mm
Stupeň krytia: IP67 / IP69 / IP69K
Pripojenie: konektor zariadenia M8 x 1, 4-pin
materiál
Puzdro: PC (polykarbonát)
Svetelná emisia: PMMA
Hmotnosť pribl. 10 g
