Name: Phoenix Contact 1081818 RAD-EE-2400-RS485 Bezdrôtový modul
Brand: Phoenix Contact
SKU: 3563375
Availability: BackOrder

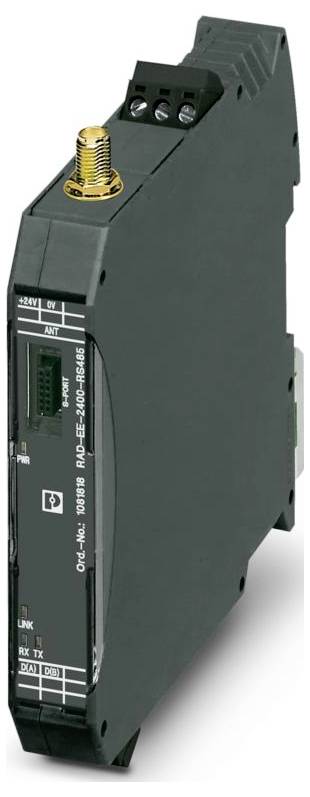

Phoenix Contact 1081818 RAD-EE-2400-RS485 Bezdrôtový modul-0

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Št 17. 12.

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (320,10 € / kus)

16 005,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Typ pripojenia: S-PORT (zásuvka)
Šírka: 17,5 mm
výška 116 mm
Hĺbka: 114,5 mm
Trieda horľavosti podľa UL 94: V0
Podmienky prostredia: Podmienky prostredia
Ochranný druh IP20
Teplota okolia (prevádzka): -20 °C ... 70 °C; -4 °F ... 158 °F
Teplota okolia (skladovanie/preprava): -20 °C ... 70 °C; -4 °F ... 158 °F
Nadmorská výška: 2000 m
Normy/predpisy: EN 300328;EN 61000-6-4;EN 61000-6-2;EN 50371;EN 60950-1
Poznámka: ČERVENÁ 2014/53/EÚ
Typ montáže: montáž na DIN lištu
Izolačné vlastnosti: Izolačné vlastnosti
Kategória prepätia: II
Stupeň znečistenia: 2
Prípustná vlhkosť (prevádzka): 20% ... 85 %
Vibrácie (prevádzka): podľa IEC 60068-2-6: 5g, 10 Hz ... 150 Hz
Dĺžka odizolovania: 7 mm
Prierez flexibilného vodiča min.: 0,2 mm²
Prierez flexibilného vodiča max.: 2,5 mm²
Prierez pevného vodiča min.: 0,2 mm²
Prierez pevného vodiča max.: 2,5 mm²
Montážna poloha: ľubovoľná
Frekvenčný rozsah: 0,15 MHz ... 80 MHz
Identifikácia: 508 Listed
UL, USA / Kanada: UL, USA / Kanada
Maximálna strata výkonu pri nominálnych podmienkach: 1 152 W
Rádio: Rádio
Popis rozhrania: Dôveryhodné bezdrôtové pripojenie
Typ pripojenia antény: RSMA (samica)
Prevádzkový režim: Sériové dáta (aktivácia a konfigurácia pomocou softvéru PSI-CONF)
Frekvencia: 2400 MHz
Prenosová dĺžka: ≤ 1200 m
Rozsah napájacieho napätia: 19,2 V DC ... 30,5 V jednosmerného prúdu
CE: CE
Certifikát: MSIP-CRI-PCK-2901541
Technológia pripojenia: 2-vodičová
Prípustná vlhkosť (skladovanie/preprava): 20 % ... 85 %
Poznámka k použitiu: Len na priemyselné použitie
Vstup: ± 0,5 kV (symetrický); ± 1 kV (asymetrický)
Signál: ± 1 kV (asymetrický)
Montážny návod: na štandardnú lištu NS 35 podľa EN 60715
Náraz: 16g, 11 ms
Označenie normy: Smernica RED 2014/53/EÚ
Elektromagnetická kompatibilita: Súlad so smernicou RED 2014/53/EÚ
Statický výboj: Statický výboj
Kontaktný výboj: ± 6 kV (úroveň náročnosti testu 3)
Výboj vo vzduchu: ± 8 kV (úroveň náročnosti testu 3)
Poznámka: Kritérium A
Elektromagnetické RF pole: Elektromagnetické RF pole
Rýchle prechodové javy (Burst): Rýchle prechodové javy (Burst)
Vedené rušenie: Vedené rušenie
Napätie: 10 V
Kritériá: Kritériá
Kritérium A: Normálne prevádzkové správanie v rámci stanovených limitov.
Kritérium B: Dočasné zhoršenie prevádzkového správania, ktoré zariadenie samo koriguje.
Prierez vodiča AWG min: 24
Maximálny prierez vodiča AWG: 14
Rušivé vyžarovanie: Rušivé vyžarovanie
Indikátor stavu: LED napájacie napätie, PWR (zelená); LED žltá (kvalita príjmu, LINK); LED zelená (príjem sériových dát, RX); LED zelená (odosielanie sériových dát, TX)
Rádiové rušivé žiarenie podľa normy EN 55011: EN 55016-2-3 Trieda A Oblasť použitia: Priemysel
Zakončovací odpor: 390 Ω (voliteľné pomocou DIP prepínača); 150 Ω (voliteľné pomocou DIP prepínača); 390 Ω (voliteľné pomocou DIP prepínača)
Názov: Rádiový modul
Použitie: RS-485
MTTF: 1064 rokov (štandard SN 29500, teplota 25 °C, pracovný cyklus 21 %); 492 rokov (štandard SN 29500, teplota 40 °C, pracovný cyklus 34,25 %); 196 rokov (štandard SN 29500, teplota 40 °C, pracovný cyklus 100 %)
Dodávka: Dodávka
Dosah: ≤ 500 m (Dosah môže byť výrazne prekročený alebo znížený a závisí od prostredia, technológie antény a použitého produktu)
Farba (kryt): dopravná sivá B (RAL 7043)
Rádiová licencia pre Európu: Rádiová licencia pre Európu
Intenzita poľa: 10 V/m
Zaťaženie rázovým prúdom: Zaťaženie rázovým prúdom
Maximálny odber prúdu: ≤ 48 mA (pri 24 V DC, pri 25 °C)
Ochrana pred prepätím: áno
Materiál (puzdro): PA 6.6-FR
Funkcie: Funkcie
Nepriamy výboj: ± 6 kV
Použiteľný typ montážnej lišty: Montážna lišta: 35 mm
Napájacie napätie: 24 V DC
Minimálny vysielací výkon: 0 dBm
Maximálny vysielací výkon: ≤ 18 dBm (nastaviteľný softvérom)
Minimálna citlivosť prijímača: -106 dBm (16 kbit/s); -96 dBm (125 kbit/s); -93 dBm (250 kbit/s)
Bezdrôtové: Bezdrôtové
Hranice systému: Hranice systému
Počet podporovaných účastníkov: ≤ 250 (adresovanie cez softvér PSI-CONF)
Sériové: RS-485: Sériové: RS-485
Rýchlosť prenosu dát: 16 kbit/s (nastaviteľná); 125 kbit/s (výrobné nastavenie, nastaviteľná); 250 kbit/s (nastaviteľná)
Sériové: Konfiguračné rozhranie: Sériové: Konfiguračné rozhranie
Smer: obojsmerný
Rozstup kanálov: 1,3 MHz
Počet skupín kanálov: 8
Počet kanálov na skupinu: 55
Schválenia rádia: Európa, USA, Kanada, ďalšie krajiny v e-shope
Frekvenčné pásmo: 2,4 GHz
Bezdrôtový štandard: Dôveryhodné bezdrôtové pripojenie
Schválenie rádiového vysielania pre Austráliu, RCM: Schválenie rádiového vysielania pre Austráliu, RCM
Rádiová licencia Brazília, ANATEL: Rádiová licencia Brazília, ANATEL
Rádiová licencia India, WPC: Rádiová licencia India, WPC
Rádiová licencia Mexiko, IFT: Rádiová licencia Mexiko, IFT
Schválenie Južná Kórea, KC: Schválenie Južná Kórea, KC

Typ: RAD-EE-2400-RS485

Kategória výrobku: Bezdrôtový modul

Prevádzkové napätie: 24 V/DC

Číslo výrobcu: 1081818

Rozmer.: (d x š x v) 114.5 x 17.5 x 116 mm

Prevádzková teplota: -20 °C (min)

Min. prevádzková teplota: -20 °C

Šírka: 17.5 mm

V: 116 mm

Dĺžka: 114.5 mm

Max. okolitá teplota: 70 °C

Min. okolitá teplota: -20 °C

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3563375 Phoenix Contact 1081818 RAD-EE-2400-RS485 Bezdrôtový modul

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3563375 Phoenix Contact 1081818 RAD-EE-2400-RS485 Bezdrôtový modul

Popis

Rádiový vysielač/prijímač 2,4 GHz s rozhraním RS-485, anténny konektor RSMA (samica), siete bod-bod, hviezda a sieťové siete až do 250 staníc, dosah až 500 m (v priamom kontakte), celosvetové použitie
