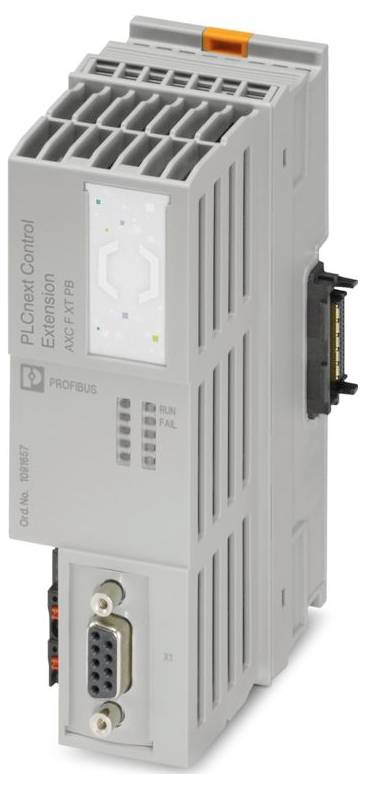

Phoenix Contact 1091657 AXC F XT PB 24 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Celkom (1 275,00 € / kus)
1 275,00 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Produktová skupina: Rozšírenie riadenia PLCnext
- Dizajn: modulárny
- Typ pripojenia: Zásuvné pripojenie
- Prierez flexibilného vodiča: 0,2 mm² ... 1,5 mm²
- Prierez pevného vodiča: 0,2 mm² ... 1,5 mm²
- Prierez vodiča AWG: 24 ... 16
- Šírka: 45 mm
- výška 126 mm
- Hĺbka: 79,1 mm
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -20 °C ... 60 °C (s rýchlosťou prúdenia vzduchu 0,5 m/s do výšky 2000 m nad morom)
- Typ montáže: montáž na DIN lištu
- Prípustná vlhkosť (prevádzka): 10% ... 95 % (bez kondenzácie)
- Označenie konektora: F-konektor Axioline
- Dĺžka odizolovania: 8 mm
- Prenosová rýchlosť: 12 Mbit/s
- Maximálna strata výkonu pri nominálnych podmienkach: 1,68 W
- Trieda ochrany: III (IEC 61140, EN 61140, VDE 0140-1)
- Počet rozhraní: 1
- Tlak vzduchu (prevádzkový): 70 kPa ... 106 kPa (do 3000 m nad morom (pri prevádzkovej teplote do 55 °C a rýchlosti prúdenia vzduchu 0,5 m/s))
- Maximálna prenosová dĺžka: 100 m
- Rozsah dodávky: vrátane modulu zbernicovej zásuvky a F-konektora Axioline
- Rozsah napájacieho napätia: 19,2 V DC ... 30 V DC (vrátane všetkých tolerancií, vrátane zvlnenia)
- Technika pripojenia: Technika pripojenia
- Poznámka k použitiu: Len na priemyselné použitie
- Spotreba prúdu: max. 220 mA; typ. 70 mA
- Pripojenie vodiča: Pripojenie vodiča
- Ochranné obvody: Ochrana proti prepólovaniu | Dióda na ochranu proti prepólovaniu; Ochrana proti prechodovým zmenám | Supresorová dióda
- Špeciálne vlastnosti: PROFIBUS master; maximálna šírka procesných dát 488 bajtov
- Poznámka k rozmerom: Hĺbka platí pri použití montážnej lišty TH 35-7,5 (podľa EN 60715).
- Napájacie napätie: 24 V DC
- Hranice systému: Hranice systému
- Počet podporovaných účastníkov: max. 125
- F-konektor Axioline: F-konektor Axioline
- Potenciály: Logický napäťový vstup UL: Potenciály: Logický napäťový vstup UL
- PROFIBUS DP V0 / V1 Trieda 2 Master: PROFIBUS DP V0 / V1 Trieda 2 Master
- Kategória výrobku
rozširujúci modul PLC
- Typ
AXC F XT PB
- Prevádzkové napätie
24 V/DC
- V
126 mm
- Dĺžka
79.1 mm
- Šírka
45 mm
IP20
- Rozmer.
(d x š x v) 79.1 x 45 x 126 mm
- Číslo výrobcu
1091657
- Prevedenie
modulárny
- Spôsob montáže
montážne lišty
- Max. okolitá teplota
60 °C
- Min. okolitá teplota
-20 °C
- Obsah
1 ks
- Hĺbka
79.25 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3563815 Phoenix Contact 1091657 AXC F XT PB 24 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3563815 Phoenix Contact 1091657 AXC F XT PB 24 V/DC
Popis
Rozšírenie PLCnext Control, komunikačný modul: 1, PROFIBUS Master, šírka procesných dát max. 488 bajtov, krytie: IP20, vrátane modulu zbernicovej zásuvky a F-konektora Axioline
