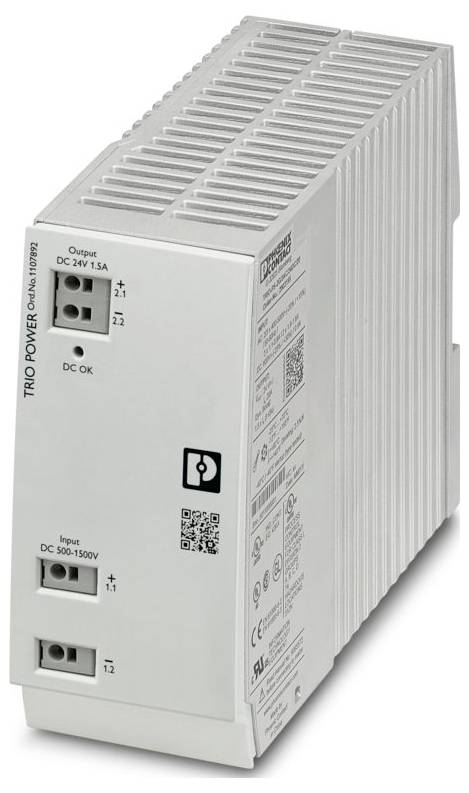

Ilustračný obrázok
Phoenix Contact 1107892 DC / DC menič napätia 24 V/DC 1.5 A
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Celkom (109,99 € / kus)
109,99 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Hlavné benefity
napájanie
Dodatočné informácie:
Technické parametre
- Produktová rada: TRIO POWER
- Typ pripojenia: Zásuvné pripojenie
- Šírka: 48 mm
- výška 130 mm
- Farba: zelená
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -25 °C ... 70 °C (> Zníženie výkonu pri 60 °C: 2,5 %/K)
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Normy/predpisy: EN 61000-6-4
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: Kategória prepätia
- Stupeň znečistenia: 2
- Vibrácie (prevádzka):< 15 Hz, amplitúda ±2,5 mm (podľa IEC 60068-2-6); 15 Hz ... 150 Hz, 2,3 g, 90 min.
- Dĺžka odizolovania: 10 mm
- Prierez flexibilného vodiča min.: 1 mm²
- Prierez flexibilného vodiča max.: 2,5 mm²
- Minimálny prierez pevného vodiča: 1 mm²
- Prierez pevného vodiča max.: 4 mm²
- Montážna poloha: horizontálna montážna lišta NS 35, EN 60715
- Frekvenčný rozsah: 0,15 MHz ... 80 MHz
- Trieda ochrany: II
- Rozsah vstupného napätia: 500 V DC ... 1500 V DC
- Rozsah vstupného napätia: 450 V DC ... 1650 V DC
- Vstup do širokého priestoru: nie
- Maximálna napäťová odolnosť: ≤ 1800 V DC 1 s
- Integrálny zapínací prúd (I²t): typicky 0,15 A²s
- Spotreba prúdu: typicky 85 mA (450 V DC); typicky 30 mA (1500 V DC)
- Výber vhodnej poistky pre ochranu vstupu: 1 A (gPV)
- Účinnosť: typicky 88 % (500 V DC); typicky 87 % (900 V DC); typ. 83 % (1500 V jednosmerného prúdu)
- Menovité výstupné napätie: 24 V DC ±3 %
- Menovitý výstupný prúd (IN): 1,5 A
- Odolnosť proti skratu: áno
- Bezpečné pri nečinnosti: áno
- Schopnosť spätného napájania: ≤ 35 V DC
- Ochrana proti prepätiu na výstupe (OVP): ≤ 30 V DC
- Zvyškové zvlnenie:< 40 mVSS (zvlnenie);< 50 mVSS (šum)
- Doba nábehu: ≤ 30 ms (UOUT (10 % ... 90 %)
- Možnosť sériového zapojenia: nie
- Maximálna strata výkonu pri voľnobehu:< 1,1 W (500 V jednosmerného prúdu);< 1,4 W (900 V jednosmerného prúdu);< 2,4 W (1500 V jednosmerného prúdu)
- Maximálna strata výkonu pri menovitom zaťažení:< 4,2 W (500 V jednosmerného prúdu);< 5,5 W (900 V jednosmerného prúdu);< 7,5 W (1500 V jednosmerného prúdu)
- Možnosť paralelného pripojenia: áno, pre redundanciu a zvýšenie výkonu
- Ochrana sekundárnej strany: elektronická
- Vstup: 3 kV (úroveň náročnosti testu)> 4 – symetrické); 4 kV (úroveň náročnosti testu 4 – asymetrické)
- Výstup: 0,5 kV (úroveň náročnosti testu 2 – symetrické); 1 kV (úroveň náročnosti testu 2 – asymetrické)
- Typy signalizácie: LED
- Počet fáz: 1
- Izolačné napätie vstup/výstup: 4,2 kV DC (typová skúška); 2,6 kV DC (jednotková skúška)
- MTBF (IEC 61709, SN 29500):> 3 300 000 hodín (25 °C);> 1 760 000 hodín (40 °C);> 740 000 hodín (60 °C)
- Montážny rozmer: Montážny rozmer
- Montážny návod: stohovateľné: horizontálne 0 mm (≤ 40 °C) 10 mm (≤ 70 °C), vertikálne 50 mm
- Ochranný náter: nie
- Trieda horľavosti podľa UL 94 (kryt / svorky): V0
- Materiál puzdra: Plast
- Prevádzková nadmorská výška: ≤ 4000 m (> 2000 m, zníženie výkonu: 10 %/1000 m)
- Maximálna povolená vlhkosť (prevádzka): ≤ 95 % (pri 25 °C, bez kondenzácie)
- Náraz: 11 ms, 15 g, na priestorový smer (podľa IEC 60068-2-27)
- Elektromagnetická kompatibilita: Súlad so smernicou EMC 2014/30/EÚ
- Smernica o nízkom napätí: Súlad so smernicou o nízkom napätí 2014/35/EÚ
- Vedené emisie: Vedené emisie
- Interferenčné žiarenie: Interferenčné žiarenie
- Statický výboj: Statický výboj
- Kontaktný výboj: 4 kV (úroveň náročnosti testu 2)
- Výboj vo vzduchu: 8 kV (úroveň náročnosti testu 3)
- Poznámka: Kritérium A
- Elektromagnetické RF pole: Elektromagnetické RF pole
- Intenzita testovacieho poľa: 3 V/m (úroveň náročnosti testu 1)
- Rýchle prechodové javy (Burst): Rýchle prechodové javy (Burst)
- Prepäťová energia: Prepäťová energia
- Vedené rušenie: Vedené rušenie
- Napätie: 10 V (úroveň náročnosti testu 3)
- Poklesy napätia: Poklesy napätia
- Kritériá: Kritériá
- Kritérium A: Normálne prevádzkové správanie v rámci stanovených limitov.
- Kritérium B: Dočasné zhoršenie prevádzkového správania, ktoré zariadenie samo koriguje.
- Typické napätie v národnej sieti: 500 V DC; 1500 V DC
- Typ napájacieho napätia: DC
- Vyberte vhodnú poistku na ochranu vstupu: 1500 V DC
- Prevádzka jednosmerným prúdom: Prevádzka jednosmerným prúdom
- Zníženie výkonu:> 60 °C ... 70 °C (2,5 %/K)
- Odchýlka od pravidla:< 1 % (rozloženie statického zaťaženia 10 % ... 90 %;< 3 % (dynamická zmena zaťaženia 10 % ... 90 %, 10 Hz);< 0,1 % (zmena vstupného napätia ±10 %)
- Výstupné napätie: 36 W
- Flexibilný jednovodičový/pripojovací bod s koncovkou vodiča a plastovou objímkou, min.: 1 mm²
- Flexibilný jednovodičový/pripojovací bod s koncovkou vodiča a plastovou objímkou, max.: 2,5 mm²
- Flexibilný jednožilový/pripojovací bod s koncovkou vodiča bez plastovej objímky, min.: 1 mm²
- Flexibilný jednovodičový/pripojovací bod s koncovou objímkou bez plastovej objímky, max.: 2,5 mm²
- Prierez vodiča AWG min: 18
- Prierez vodiča AWG max: 12
- Montážna vzdialenosť vpravo/vľavo: 0 mm / 0 mm
- Montážna vzdialenosť hore/dole: 50 mm / 50 mm
- Norma - Elektrická bezpečnosť: EN 62109-1:2011
- Norma - Ochranné veľmi nízke napätie: IEC 62109-1:2011 (SELV)
- Štandard - Bezpečné oddelenie: DIN VDE 0100-410
- Schválenia UL: UL 62109-1:2014; UL 1741
- Materiál puzdra: Polykarbonát
- Rušivé vyžarovanie: Rušivé vyžarovanie
- Odolnosť voči rušeniu: EN 61000-6-2:2005
- Výstupný signál: LED indikátor stavu: Výstupný signál: LED indikátor stavu
- Označenie signalizácie: DC OK
- Indikátor stavu: LED dióda „DC OK“ zelená
- Vstup/Výstup: nevyvážený
- Rádiové rušivé napätie podľa EN 55011: EN 55011 (EN 55022) Trieda A Oblasť použitia: Priemysel
- Rádiové rušivé žiarenie podľa normy EN 55011: EN 55011 (EN 55022) Trieda A Oblasť použitia: Priemysel
- DC OK: UOUT> 0,9 x UN (UN = 24 V DC)
- Poznámka týkajúca sa zobrazenia stavu: UOUT> 21,5 V: LED dióda svieti
- Hĺbka zariadenia (montážna lišta): 115 mm (Hĺbka zariadenia (montážna lišta))
- IEC 62109-1: II
- Kategória výrobku
DC / DC menič napätia
- Typ
TRIO-PS-2G/1500DC/24DC/1.5
- Vstupné napätie (min.)
450 V/DC
- Vstupné napätie (max.)
1650 V/DC
- Výstupné napätie
24 V/DC
- Výstupný prúd (max.)
1.5 A
- Výstupný prúd (max.) - zaokrúhlený
1.5 A
- Pripojenie
Push-in pripojenie pružinovou svorkou
- Prevádzková teplota (min.)
-25 °C
- Prevádzková teplota (max.)
70 °C
- Rozmer.
(d x š x v) 115 x 48 x 130 mm
- V
130 mm
- Dĺžka
115 mm
- Šírka
48 mm
- Obsah
1 ks
- Hĺbka
121 mm
IP20
- Materiál
UL94-VO
- Montážna výška
130 mm
1 W
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3564296 Phoenix Contact 1107892 DC / DC menič napätia 24 V/DC 1.5 A
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3564296 Phoenix Contact 1107892 DC / DC menič napätia 24 V/DC 1.5 A
Popis
zapuzdrený
