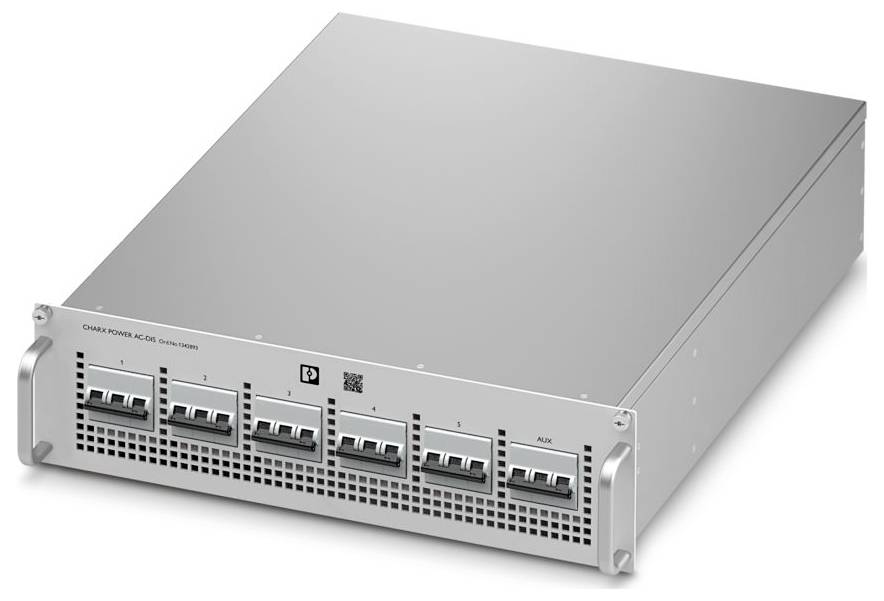

Phoenix Contact 1342893 CHARX AC-DIS/150KW Rozvodný AC modul
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Celkom (3 035,00 € / kus)
3 035,00 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Produktová rada: Distribučné rozvádzače CHARX
- Typ pripojenia: Pružinové pripojenie Push-in
- Šírka: 483 mm
- výška 134 mm
- Hĺbka: 598 mm
- Materiál puzdra: zliatina Zn-Al
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -25 °C ... 60 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 70 °C
- Normy/predpisy: IEC 61851-1
- Typ montáže: montáž do 19" racku
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: Kategória prepätia
- Stupeň znečistenia: 2
- Prípustná vlhkosť (prevádzková): ≤ 95 % (bez kondenzácie)
- Špecifikácie UL: Špecifikácie UL
- Dĺžka odizolovania: 10 mm
- Výšková jednotka: 3U
- Menovitý impulzný výbojový prúd In: 20 kA
- Frekvenčný rozsah: 50 Hz ... 60 Hz ±10 %
- Trieda ochrany: I
- Menovitý výkon: 150 kW
- Signály: Signály
- Rozsah vstupného napätia: 3x 400 V AC ... 480 V AC -15% ... +10 %
- Pripojenie vodiča: Pripojenie vodiča
- pevný: 0,2 mm² ... 4 mm²
- Flexibilný: 1,5 mm² ... 16 mm²
- Flexibilný drôt s dutinkou, bez plastovej objímky: 0,25 mm² ... 1,5 mm²
- Flexibilný s koncovkou vodiča a plastovou objímkou: 0,25 mm² ... 2,5 mm²
- pevný (AWG): 24 ... 12
- Označenie pripojenia: Prepäťová ochrana (SPD)
- Funkcia: Presmerovanie prevádzkového stavu
- Spínací kontakt (bezpotenciálový): Normálne otvorený kontakt
- Rozmery článku: Rozmery článku
- Prevádzková nadmorská výška: ≤ 2000 m
- Názov normy: Systémy vodivého nabíjania pre elektrické vozidlá – Časť 1: Všeobecné požiadavky
- Požiadavky EMC pre elektromagnetické rušenie: EN 61000-6-3
- Požiadavky EMC Odolnosť: EN 61000-6-1
- Tvar siete: hviezdicová sieť (TN-S, TT)
- Výstupný výkon: Výstupný výkon
- Výstupný signál: Výstupný signál
- Spínacie napätie: 30 V DC
- Prúdová zaťažiteľnosť: 1 A
- Rozsah výstupného napätia: 3x 400 V AC ... 480 V AC (L1...L3, N)
- Označenie: Signály
- Galvanické oddelenie medzi vstupom a výstupom: nie
- Vnútorné ventilátory: áno
- Smer prúdenia vzduchu: spredu dozadu
- Hladina hluku:< 67 dB (1 m)
- IEC 60664-1: III
- Vstupný prúd: 3 x 232 A
- Systémy vodivého nabíjania pre elektrické vozidlá - Časť 1: Všeobecné požiadavky: Systémy vodivého nabíjania pre elektrické vozidlá - Časť 1: Všeobecné požiadavky
- Napájanie externej periférie: Napájanie externej periférie
- Počet výstupov: 1
- Vstupný výkon: Vstupný výkon
- Kategória výrobku
Rozvodný AC modul
- Trieda bezpečnosti
I
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3583119 Phoenix Contact 1342893 CHARX AC-DIS/150KW Rozvodný AC modul
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3583119 Phoenix Contact 1342893 CHARX AC-DIS/150KW Rozvodný AC modul
Popis
Rozvodná jednotka CHARX, AC rozvodná jednotka na zostavenie DC nabíjacích staníc, montáž do 19" racku, výstup: 400 V AC...480 V AC / 54 A, 6 A
