Name: Phoenix Contact 1415236 TPE, SEBS, ocelový plech svetlo sivá
Brand: Phoenix Contact
SKU: 2209216
Availability: BackOrder

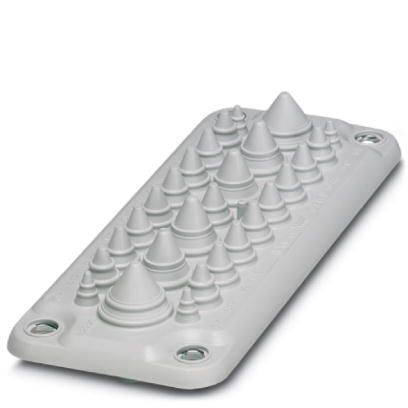

Obdĺžniková sivá plastová doska s niekoľkými kužeľovitými výstupkami a štyrmi upevňovacími otvormi v rohoch.

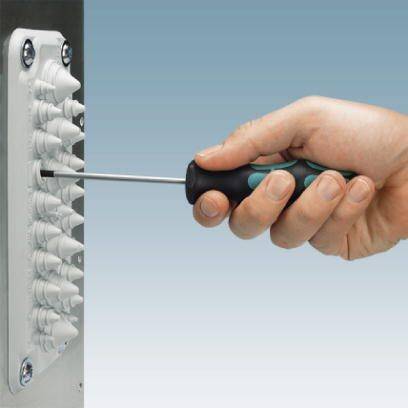

Jedna ruka drží skrutkovač a zaskrutkúva dlhý skrutku do plastového tesnenia.

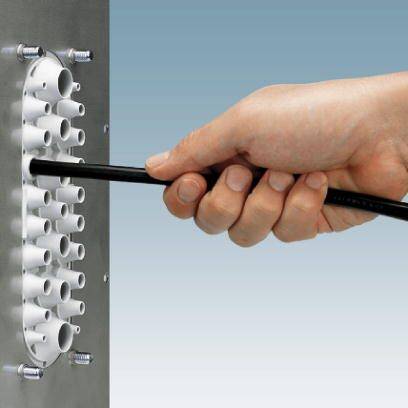

Jedna ruka upevňuje čierne elektrické vedenie na kovovom module s viacerými otvormi pre káble, pravdepodobne určenom pre elektrické pripojenia.

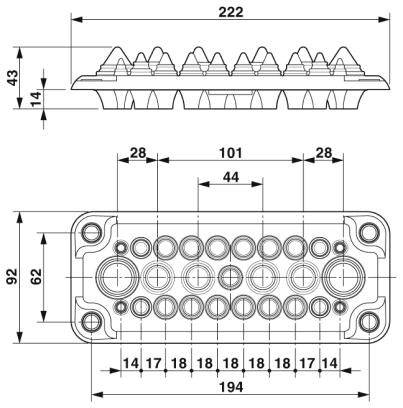

Technický výkres konektora s rozmermi. Hore pohľad z boku, dole čelný pohľad s kruhmi pre pripojenia a kótami.

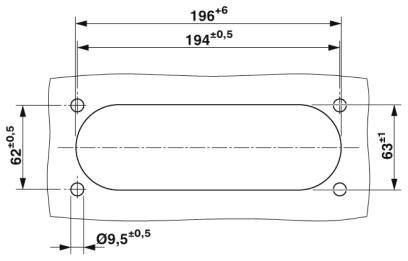

Technický výkres obdĺžnikového komponentu so zaoblenými rohmi. Rozmery: dĺžka 196±6, šírka 63±1. Štyri otvory Ø9,5±0,5.

1/5

Ilustračný obrázok

Farba

svetlo sivá

Rozmer.

(d x š x v) 222 x 92 x 29.5 mm

Obsah

1 ks

Materiál

TPE

SEBS

ocelový plech

Šírka

92 mm

Datasheety: (PDF)

Doručenie: St 28. 10.

Počet

Celkom (35,99 € / kus)

35,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Rozstup horizontálnych vrtov: 62 mm
Vertikálny rozstup vŕtaných otvorov: 194 mm
Okolitá teplota (prevádzka): -40 ° C ... 100 °C
Trieda horľavosti podľa UL 94: V0
Poznámka: vrátane upevňovacích skrutiek
Návod na inštaláciu: skrutka M8, krútiaci moment: 1,5 - 2,0 Nm, imbusový kľúč SW5

Farba: svetlo sivá

Rozmer.: (d x š x v) 222 x 92 x 29.5 mm

Obsah: 1 ks

Materiál: TPE
SEBS
ocelový plech

Šírka: 92 mm

V: 29.5 mm

Dĺžka: 222 mm

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2209216 Phoenix Contact 1415236 TPE, SEBS, ocelový plech svetlo sivá

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209216 Phoenix Contact 1415236 TPE, SEBS, ocelový plech svetlo sivá

Popis

Doska pre vstup káblov, počet káblov: 27, dĺžka: 222 mm, šírka: 92 mm, výška: 29,5 mm, vonkajší priemer kábla: 13x 10 mm ... 14 mm, farba: sivá
