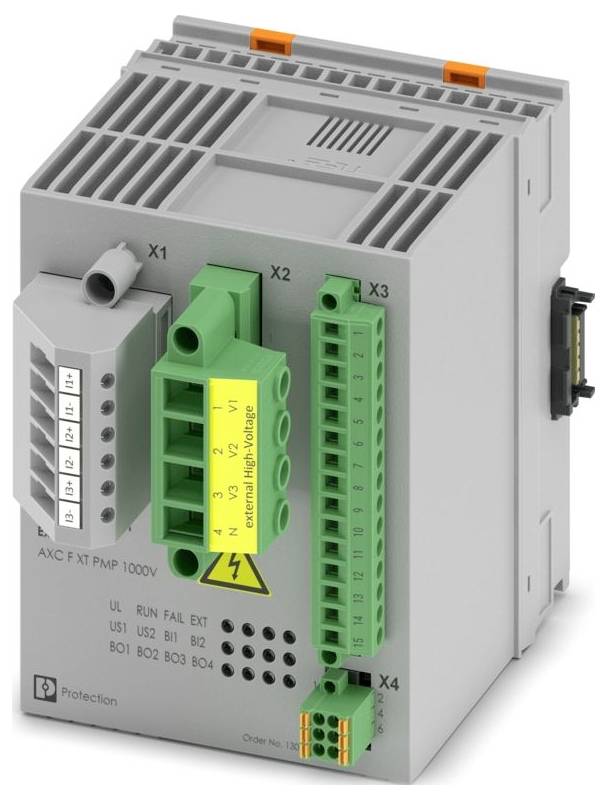

Ilustračný obrázok
Phoenix Contact 1510810 AXC F XT PMP 1000V AC 24 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Celkom (2 505,00 € / kus)
2 505,00 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Produktová skupina: Rozšírenie riadenia PLCnext
- Dizajn: modulárny
- Šírka: 100 mm
- výška 123 mm
- Hĺbka: 140 mm
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -25 °C ... 60 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Typ montáže: montáž na DIN lištu
- Prípustná vlhkosť (prevádzka): 5% ... 95 % (bez rosy)
- Montážna poloha: Montáž na stenu na horizontálnu alebo vertikálnu nosnú lištu
- Rozsah napájacieho napätia: 19,2 V DC ... 30 V DC
- Prípustná vlhkosť (skladovanie/preprava): max. 95 % (bez kondenzácie)
- Poznámka k použitiu: Len na priemyselné použitie
- Spotreba prúdu: max. 210 mA DC
- Montážny návod: Dbajte na zníženie výkonu
- Poznámka k typu pripojenia: BO0 (watchdog relé)
- Popis výstupu: Digitálny výstup
- Použiteľný typ montážnej lišty: Montážna lišta: 35 mm
- Počet východov: 5
- Označenie vchodu: BI1 ... BI2
- Označenie výstupu: BO0 ... BO4
- Popis vstupu: Digitálny vstup
- Počet vchodov: 3
- Poznámka k rozmerom: Hĺbka platí pri použití montážnej lišty TH 35-7,5 (podľa EN 60715).
- Analógový: Analógový:
- Rozsah napätia v spoločnom režime - zem: 380 V AC ... 998 V AC (50/60 Hz, menovité napätie)
- Digitálne:: Digitálne:
- Rozsah vstupného napätia signálu "0": 0 V DC ... 5 V DC
- Rozsah vstupného napätia signálu "1": 14,5 V DC ... 30 V DC
- Čas vstupného filtra: až 30 ms (nastaviteľný)
- Napájanie: Elektronika modulu: Napájanie: Elektronika modulu
- Napájacie napätie: +24 V DC
- Kategória výrobku
Funkčný modul
- Typ
AXC F XT PMP 1000V AC
- Počet digitálnych vstupov max.
3
- Maximálny počet vstupov
3
- Počet výstupov (max.)
5
- Počet výstupov relé max.
1
- Prevádzkové napätie
24 V/DC
- V
123 mm
- Dĺžka
140 mm
- Šírka
100 mm
IP20
- Rozmer.
(d x š x v) 140 x 100 x 123 mm
- Číslo výrobcu
1510810
- Prevedenie
modulárny
- Spôsob montáže
montážne lišty
- Max. okolitá teplota
60 °C
- Obsah
1 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3569076 Phoenix Contact 1510810 AXC F XT PMP 1000V AC 24 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3569076 Phoenix Contact 1510810 AXC F XT PMP 1000V AC 24 V/DC
Popis
Rozširujúci modul s ľavou montážou (ochrana merania výkonu) na pripojenie k riadiacej jednotke PLCnext typu AXC F 2152. Aplikácia PMP je k dispozícii na stiahnutie v obchode plcnextstore na pripojenie k ovládaču.
