Phoenix Contact 1627999 nabíjací kábel pre elektromobily 8 m

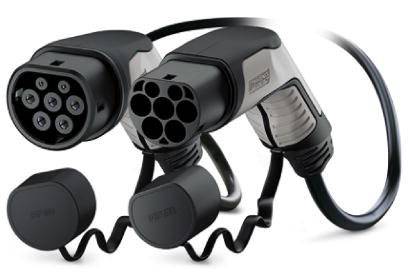

Dva pohľady na elektrické nabíjacie konektory vedľa seba, s odnímateľnými krytmi, zobrazujú rôzne konfigurácie pripojenia.

Ilustračný obrázok

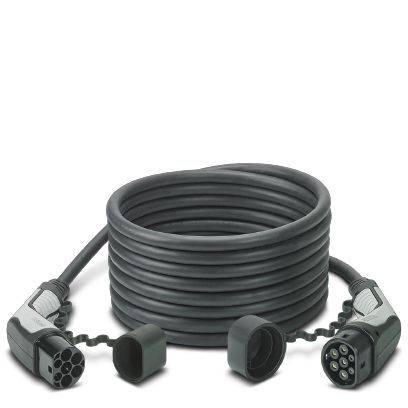

Dlhý čierny nabíjací kábel pre elektrické vozidlá s dvoma koncovkami, navinutý a určený na nabíjanie medzi vozidlom a nabíjacou stanicou.

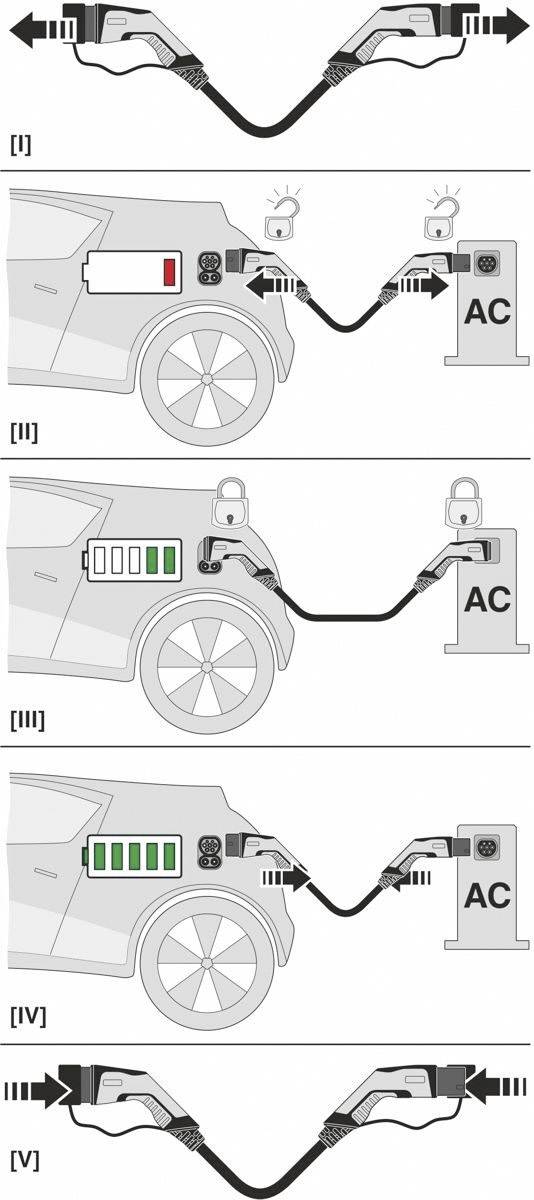

'Znázornenie procesu nabíjania elektromobilu v štyroch krokoch: Krok 1 - Pripojenie; Krok 2 - Spustenie nabíjania; Krok 3 - Prebieha nabíjanie; Krok 4 - Nabíjanie dokončené.'

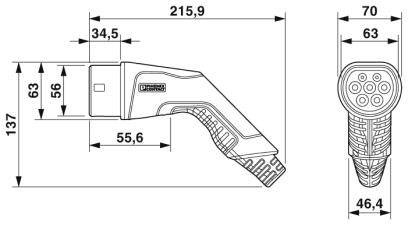

Technický výkres zástrčky s rozmermi: celková dĺžka 215,9 mm, výška 137 mm, dĺžka zástrčky 55,6 mm, šírka pripojenia 34,5 mm.

Technický výkres nabíjacieho konektora s rozmermi, zobrazujúci pohľady zhora a zboku vrátane údajov o dĺžke a šírke.

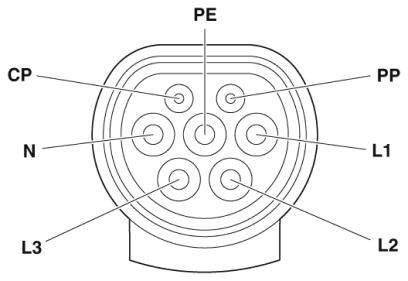

Schéma nabíjacej zásuvky vozidla podľa normy IEC 62196 typ 2 so siedmimi označenými kontaktmi: PE, PP, L1, L2, L3, N, CP.

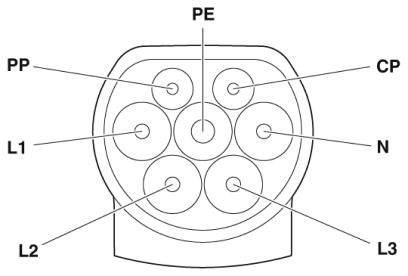

Diagram konektora Typ 2 s označením kontaktov: PE, PP, CP, N, L1, L2, L3; zobrazuje pohľad spredu na konektor pre elektromobily.

Elektromobil sa nabíja na nabíjacej stanici so striedavým prúdom (AC). Kábel spája nabíjaciu zásuvku vozidla so stanicou.

1/8

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Po 14. 9.

32 Ks

Počet

Celkom (296,75 € / kus)

296,75 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Farba krytu: čierna
Farebná krycia plocha: čierna
Farebná oblasť uchopenia: šedá
Materiál krytu: plast
Plocha na uchopenie materiálu: mäkký plast
Materiál dosadacia plocha: plast
Povrchové kontakty materiálu: Ag
Vonkajšia bunda: čierna
Farba ochranného krytu: čierna
Materiál ochranného krytu: mäkký plast
Vonkajší plášť, materiál: TPE-U
Šírka nabíjacej zástrčky vozidla: 70 mm
Výška nabíjacej zástrčky vozidla: 137 mm
Hĺbka nabíjacej zástrčky vozidla: 215,9 mm
Výška nabíjacej zástrčky infraštruktúry: 131,8 mm
Konektor na nabíjanie infraštruktúry Šírka: 58 mm
Hĺbka nabíjacej zástrčky infraštruktúry: 233,4 mm
Teplota okolia (skladovanie / preprava): -40 ° C - +80 ° C
Maximálny nabíjací výkon: 26,6 kW
Počet výkonových kontaktov: 5 (L1, L2, L3, N, PE)
Počet signálnych kontaktov: 2 (CP, PP)
Menovitý prúd signálnych kontaktov: 2 A
Menovité napätie signálnych kontaktov: 30 V / AC
Kódovanie odporu: 220 Ω (medzi PE a PP)
Párovacie cykly:>10 000
Vkladacia sila:<100 N
Ťažná sila:<100 N
Minimálny polomer ohybu: 255 mm (15 x priemer)
Typ čiary: rovná
Vonkajší priemer kábla: 17 mm ± 0,4 mm
Konštrukcia kábla: 5 x 6 mm² + 1 x 0,5 mm²
Odpor vedenia:<0,0033 Ω / m

Kategória výrobku: nabíjací kábel pre elektromobily

Pripojenie typu A: typ 2

Pripojenie typu A: typ 2

Počet fáz: 3 fázy

Prevedenie: C-Line čierna / šedá

Režim nabíjania: Mode 3

Dĺžka kábla: 8 m

Menovité napätie: 480 V/AC

Menovitý prúd: 32 A

Menovitý prúd - filter: 32 A

: IP44
IP54

Min. teplota: -30 °C

Max. teplota: +50 °C

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2209271 Phoenix Contact 1627999 nabíjací kábel pre elektromobily 8 m

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209271 Phoenix Contact 1627999 nabíjací kábel pre elektromobily 8 m

Popis

Postriebrený povrch výkonových a signálnych kontaktov. Certifikované podľa IATF 16949: 2016 a ISO 9001: 2015.

Tento text bol preložený strojovo.
