Phoenix Contact 1012948 nabíjací kábel pre elektromobily 6.5 m

EAN:
Označenie výrobcu:
Objednávacie číslo:

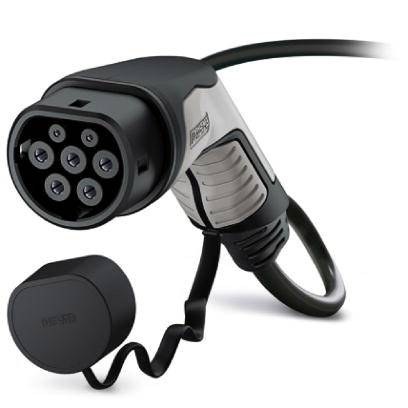

Elektrický nabíjací konektor pre vozidlá, s odnímateľným ochranným krytom, čierny kábel. Hlavná komponenta na nabíjanie elektrických vozidiel.

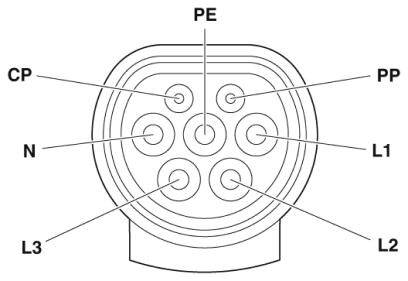

Obrázok konektora typu 2 pre elektromobily. Sedem svoriek je označených: PE, PP, CP, N, L1, L2, L3.

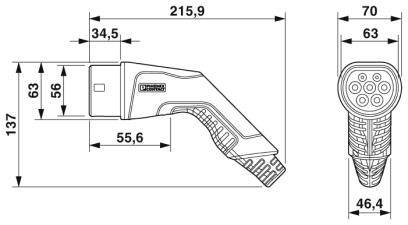

'Technický výkres nabíjacieho konektora s rozmermi: dĺžka 215,9 mm, šírka 63 mm, výška 137 mm. Zobrazený z bočného a čelného pohľadu.'
Diagram elektromobilu pri nabíjacej stanici. Nabíjací kábel je označený ako 'AC', čo poukazuje na nabíjanie striedavým prúdom.

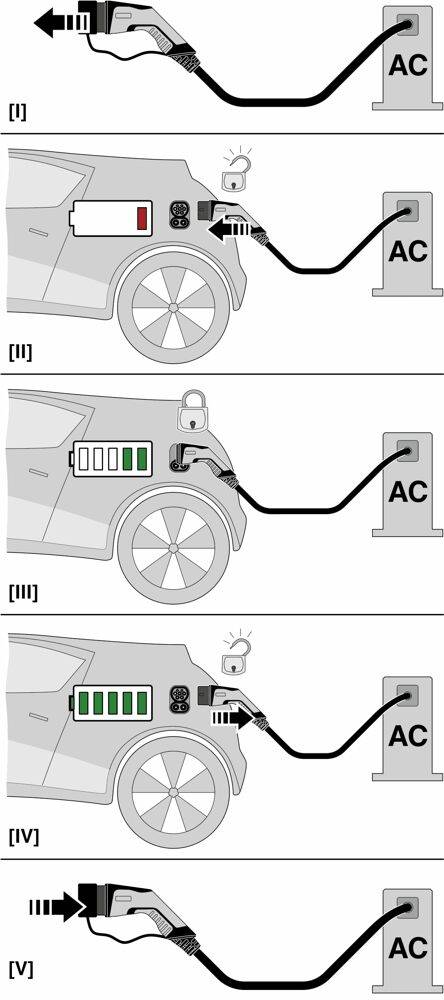

Symbol nabíjania pre elektromobil: Kroky prepojenia vozidla s nabíjacou stanicou striedavého prúdu, od pripojenia až po úplné nabitie.
1/5
Ilustračný obrázok
Datasheety: (PDF)
Doručenie: Po 26. 10.
2 Ks
Počet
Celkom (214,99 € / kus)
214,99 €
prav.tax.untaxed s DPH
Plus 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Doprava zadarmo
Už len 2 Ks skladom!
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Nahlásiť právny incident

Technické parametre

  • Farba krytu: čierna
  • Farebná krycia plocha: čierna
  • Farebná oblasť uchopenia: šedá
  • Materiál krytu: plast
  • Plocha na uchopenie materiálu: mäkký plast
  • Materiál dosadacia plocha: plast
  • Povrchové kontakty materiálu: Ag
  • Vonkajšia bunda: čierna
  • Farba ochranného krytu: čierna
  • Materiál ochranného krytu: mäkký plast
  • Vonkajší plášť, materiál: TPE-U
  • Šírka nabíjacej zástrčky vozidla: 70 mm
  • Výška nabíjacej zástrčky vozidla: 137 mm
  • Hĺbka nabíjacej zástrčky vozidla: 215,9 mm
  • Teplota okolia (skladovanie / preprava): -40 ° C - +80 ° C
  • Maximálny nabíjací výkon: 26,6 kW
  • Počet výkonových kontaktov: 5 (L1, L2, L3, N, PE)
  • Počet signálnych kontaktov: 2 (CP, PP)
  • Menovitý prúd signálnych kontaktov: 2 A
  • Menovité napätie signálnych kontaktov: 30 V / AC
  • Kódovanie odporu: 220 Ω (medzi PE a PP)
  • Párovacie cykly:>10 000
  • Vkladacia sila:<100 N
  • Ťažná sila:<100 N
  • Minimálny polomer ohybu: 255 mm (15 x priemer)
  • Typ čiary: rovná
  • Vonkajší priemer kábla: 17 mm ± 0,4 mm
  • Konštrukcia kábla: 5 x 6 mm² + 1 x 0,5 mm²
  • Odpor vedenia:<0,0033 Ω / m
Kategória výrobku

nabíjací kábel pre elektromobily

Pripojenie typu A

typ 2

Pripojenie typu A

kábel, otvorený koniec

Počet fáz

3 fázy

Prevedenie

C-Line čierna / šedá

Režim nabíjania

Mode 3

Dĺžka kábla

6.5 m

Menovité napätie

480 V/AC

Menovitý prúd

32 A

Menovitý prúd - filter

32 A

IP44

IP54

Min. teplota

-30 °C

Max. teplota

+50 °C

UKCA

áno

Na stiahnutie

Datasheet

Datasheet 2208916 Phoenix Contact 1012948 nabíjací kábel pre elektromobily 6.5 m

Datasheet 2208916 Phoenix Contact 1012948 nabíjací kábel pre elektromobily 6.5 m

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2208916 Phoenix Contact 1012948 nabíjací kábel pre elektromobily 6.5 m

Popis

Postriebrený povrch výkonových a signálnych kontaktov. Certifikované podľa IATF 16949: 2016 a ISO 9001: 2015.
