Phoenix Contact 1628199 nabíjací kábel pre elektromobily 7 m | Conrad Electronic

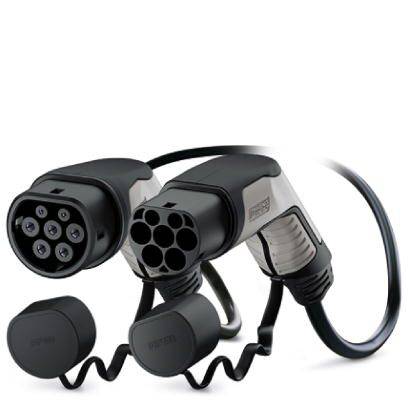

Dva nabíjacie konektory pre elektrické vozidlá so špirálovitými káblami, položené vedľa seba na bielom pozadí.

Ilustračný obrázok

Dva nabíjacie konektory pre elektrické vozidlá so špirálovitými káblami, položené vedľa seba na bielom pozadí.

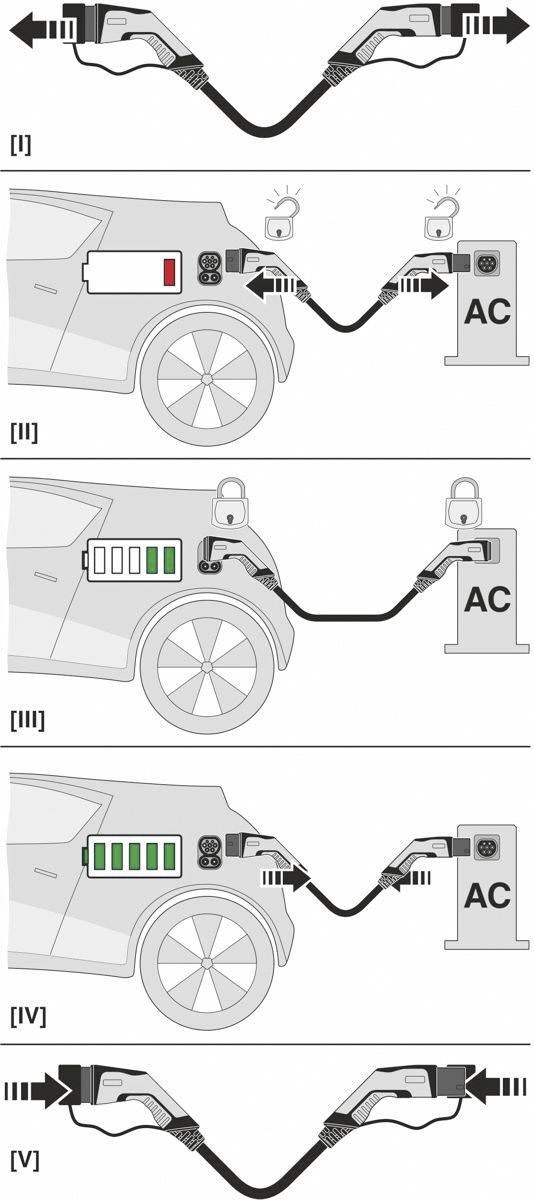

Diagram znázorňuje proces nabíjania elektromobilu v štyroch krokoch: Zapojiť kábel, spustiť nabíjanie, plnenie batérie, odpojiť kábel.

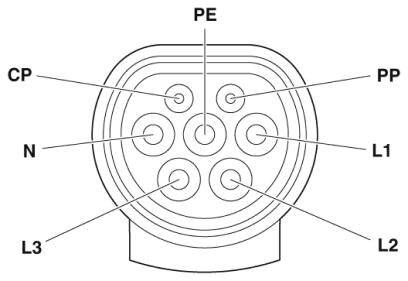

Schéma konektora: PE, CP, PP, N, L1, L2, L3 s vyznačenou príslušnou pozíciou. 7-pólový systém, možné použitie pre nabíjačky.

Technický výkres zástrčky s rozmermi: dĺžka 233,4 mm, šírka 46,4 mm, výška 131,8 mm. Znázornené bočný a čelný pohľad.

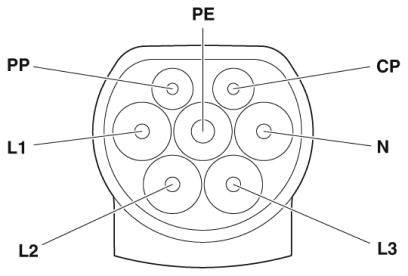

Diagram zapojenia zástrčky so siedmimi pomenovanými kontaktmi: PE, PP, L1, L2, L3, CP, N. Zobrazuje usporiadanie a funkciu kontaktov.

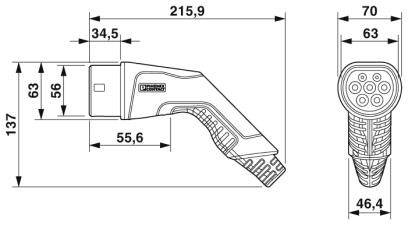

Technický výkres koncovky so základnými rozmermi: dĺžka 215,9 mm, šírka 63 mm, výška 137 mm. Zobrazuje bočný a čelný pohľad.

Obrázok elektrického automobilu pripojeného káblom do nabíjacej stanice s nápisom 'AC'.

1/7

Ilustračný obrázok

Phoenix Contact

Datasheety: (PDF)

European union

Doručenie: Po 14. 9.

29 Ks

Počet

Ks

Celkom (234,96 € / kus)

234,96 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Farba krytu: čierna
Farebná krycia plocha: čierna
Farebná oblasť uchopenia: šedá
Materiál krytu: plast
Plocha na uchopenie materiálu: mäkký plast
Materiál dosadacia plocha: plast
Povrchové kontakty materiálu: Ag
Vonkajšia bunda: čierna
Farba ochranného krytu: čierna
Materiál ochranného krytu: mäkký plast
Vonkajší plášť, materiál: TPE-U
Šírka nabíjacej zástrčky vozidla: 70 mm
Výška nabíjacej zástrčky vozidla: 137 mm
Hĺbka nabíjacej zástrčky vozidla: 215,9 mm
Výška nabíjacej zástrčky infraštruktúry: 131,8 mm
Konektor na nabíjanie infraštruktúry Šírka: 58 mm
Hĺbka nabíjacej zástrčky infraštruktúry: 233,4 mm
Teplota okolia (skladovanie / preprava): -40 ° C - +80 ° C
Maximálny nabíjací výkon: 26,6 kW
Počet výkonových kontaktov: 5 (L1, L2, L3, N, PE)
Počet signálnych kontaktov: 2 (CP, PP)
Menovitý prúd signálnych kontaktov: 2 A
Menovité napätie signálnych kontaktov: 30 V / AC
Kódovanie odporu: 220 Ω (medzi PE a PP)
Párovacie cykly:>10 000
Vkladacia sila:<100 N
Ťažná sila:<100 N
Minimálny polomer ohybu: 255 mm (15 x priemer)
Typ čiary: rovná
Vonkajší priemer kábla: 17 mm ± 0,4 mm
Konštrukcia kábla: 5 x 6 mm² + 1 x 0,5 mm²
Odpor vedenia:<0,0033 Ω / m

Kategória výrobku: nabíjací kábel pre elektromobily

Pripojenie typu A: typ 2

Pripojenie typu A: typ 2

Počet fáz: 3 fázy

Prevedenie: C-Line čierna / šedá

Režim nabíjania: Mode 3

Dĺžka kábla: 7 m

Menovité napätie: 480 V/AC

Menovitý prúd: 32 A

Menovitý prúd - filter: 32 A

: IP44
IP54

Min. teplota: -30 °C

Max. teplota: +50 °C

Hĺbka: 400.0000 mm

V: 60.0000 mm

Šírka: 400.0000 mm

UKCA: áno

Na stiahnutie

Datasheet

European union

Datasheet 2209274 Phoenix Contact 1628199 nabíjací kábel pre elektromobily 7 m

Datasheet 2209274 Phoenix Contact 1628199 nabíjací kábel pre elektromobily 7 m

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209274 Phoenix Contact 1628199 nabíjací kábel pre elektromobily 7 m

Popis

Postriebrený povrch výkonových a signálnych kontaktov. Certifikované podľa IATF 16949: 2016 a ISO 9001: 2015.

Tento text bol preložený strojovo.
