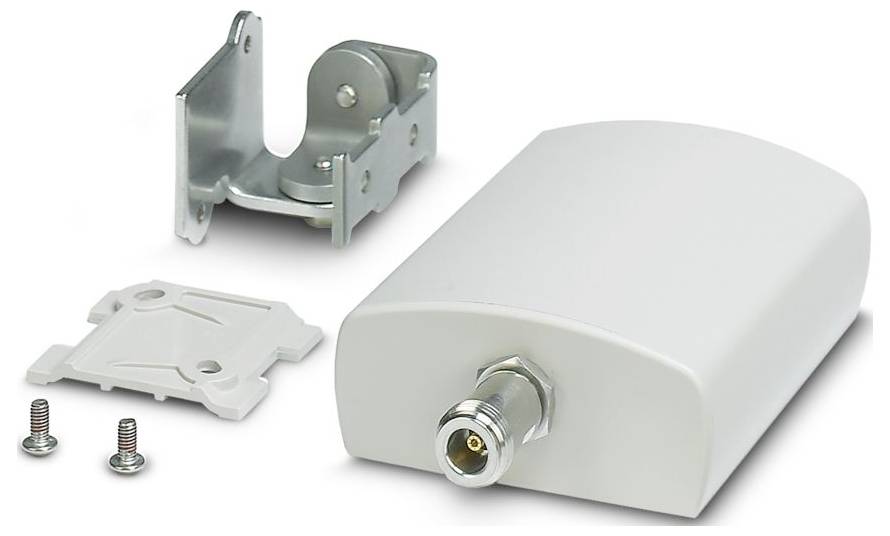

Phoenix Contact 2701186 ANT-DIR-2459-01 Anténa
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (231,71 € / kus)
231,71 €
bez DPH.
Doprava zadarmo
Technické parametre
- Typ pripojenia: N (samica)
- Šírka: 80 mm
- výška 100 mm
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP67
- Teplota okolia (prevádzka): -40 °C ... 75 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Normy/predpisy: EN 45545-2; NFPA 130; BS 6853
- Poznámka: Protipožiarna ochrana koľajových vozidiel
- Typ montáže: montáž na stenu; montáž na stĺp
- Náraz (prevádzka): Podľa EN 50125-3, profil polohy: „mimo koľaje“
- Vibrácie (prevádzka): Podľa EN 50125-3, profil polohy: „mimo koľaje“
- Maximálna vnútorná indukčnosť Li: zanedbateľná
- Dĺžka: 35 mm
- Frekvenčný rozsah: 2,4 GHz ... 2,5 GHz; 5,15 GHz ... 5,83 GHz
- Pomer stojatých vĺn (VSWR) v systéme s impedanciou 50 Ω: ≤ 2,00
- Materiál: Lexan EXL 9330;V2A;V2A
- Vonkajšie rozmery: Vonkajšie rozmery
- Rozsah dodávky: vrátane montážnych konzol a svoriek na stožiar
- Technika pripojenia: Technika pripojenia
- Poznámka k použitiu: Len na priemyselné použitie
- Návod na inštaláciu: Vonkajšie a vnútorné použitie
- Vonkajší priemer: 25 mm ... 85 mm (stožiar)
- Ďalšie vlastnosti odolnosti: odolný voči morskej vode
- Obmedzenie použitia: Obmedzenie použitia
- CCCex – Poznámka: Použitie v potenciálne výbušnom prostredí nie je v Číne povolené.
- Údaje súvisiace s bezpečnosťou: Údaje súvisiace s bezpečnosťou
- Vstupné napätie Ui: 30 V
- Kapacita Ci: zanedbateľná
- Vstupný prúd II: 600 mA
- Elektronické zariadenia v koľajových vozidlách: Elektronické zariadenia v koľajových vozidlách
- Impedancia: 50 Ω
- Frekvenčné pásmo: 2,4 GHz; 5 GHz
- Zisk: 9 dBi
- Vertikálny uhol otvorenia: 55° (2,4 GHz ... 2,5 GHz); 55° (5,1 GHz ... 5,9 GHz)
- Horizontálny uhol otvorenia: 75° (2,4 GHz ... 2,5 GHz); 55° (5,1 GHz ... 5,9 GHz)
- Polarizácia: lineárna vertikálna
- Pripojovací kábel: nie
- Rýchlosť vetra: 220 km/h
- Maximálny výkon: 10,00 W
- Vyžarovací diagram: Smerový
- Typ
ANT-DIR-2459-01
- Kategória výrobku
Anténa
- Číslo výrobcu
2701186
- Rozmer.
(d x š x v) 35 x 80 x 100 mm
- Šírka
80 mm
- V
100 mm
- Dĺžka
35 mm
- Hĺbka
35 mm
IP67
Na stiahnutie
Datasheet
Datasheet 3579392 Phoenix Contact 2701186 ANT-DIR-2459-01 Anténa
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3579392 Phoenix Contact 2701186 ANT-DIR-2459-01 Anténa
Popis
Smerová anténa na montáž na stenu alebo stožiar, 2,4 GHz / 5 GHz, zisk: 9 dBi, trieda ochrany: IP67, odolná voči nárazom: IK06, odolná voči morskej vode, pripojenie: N (samica), vrátane montážnej konzoly a svoriek na stožiar, schválenie ATEX a IECEx
