Phoenix Contact 2702863 RAD-2400-IFS-JP SPS ethernet gateway

Zelené, obdĺžnikové elektronické zariadenie s viacerými konektormi na hornej strane. Slúži na priemyselnú signálovú analýzu a spracovanie.

Ilustračný obrázok

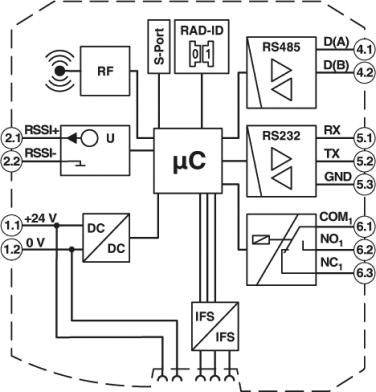

Diagram elektronickej schémy s RF, RS485 a RS232 pripojeniami, mikrokontrolerom a rôznymi portmi.

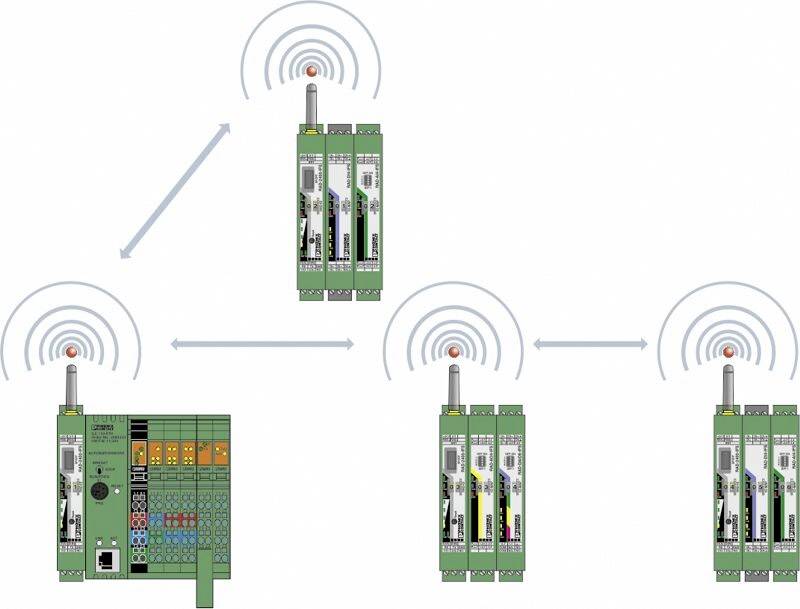

Obrázok zobrazuje sieť štyroch zelených modulov, ktoré sú bezdrôtovo prepojené. Šípky začínajú v hornej pravej časti.

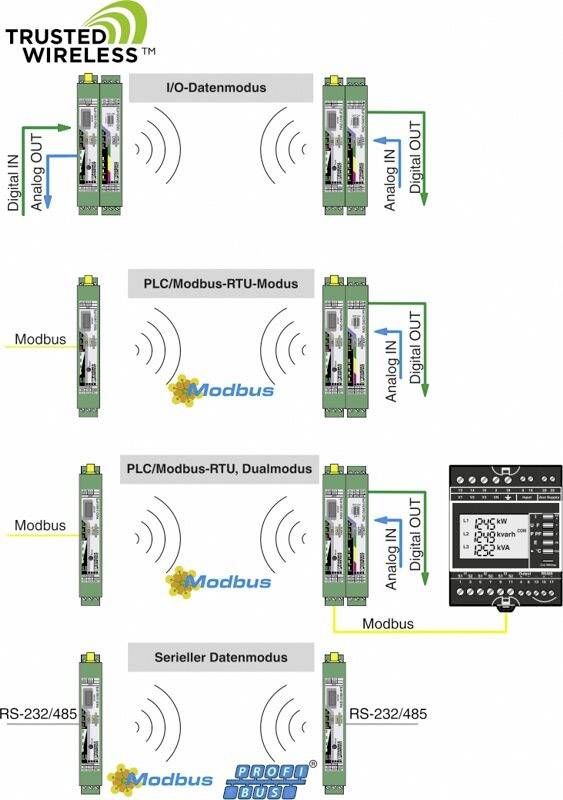

'Zobrazenie komunikačného systému s Modbusom a PROFIBUS, ktoré znázorňuje digitálne a analógové vstupy/výstupy.'

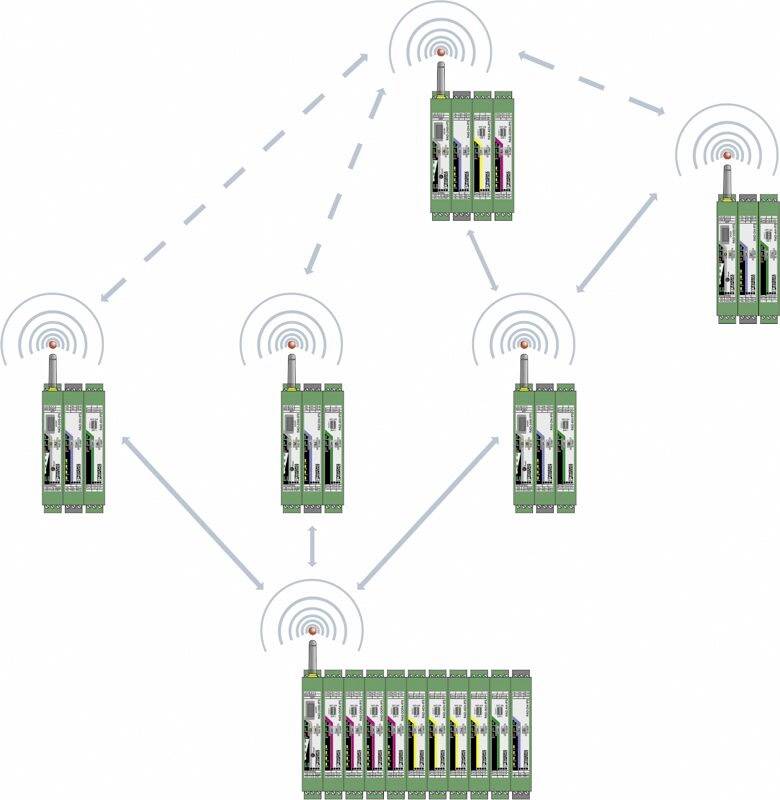

Diagram znázorňuje bezdrôtovú komunikačnú sieť medzi niekoľkými zelenými zariadeniami, ktoré sú prepojené rádiovými vlnami.

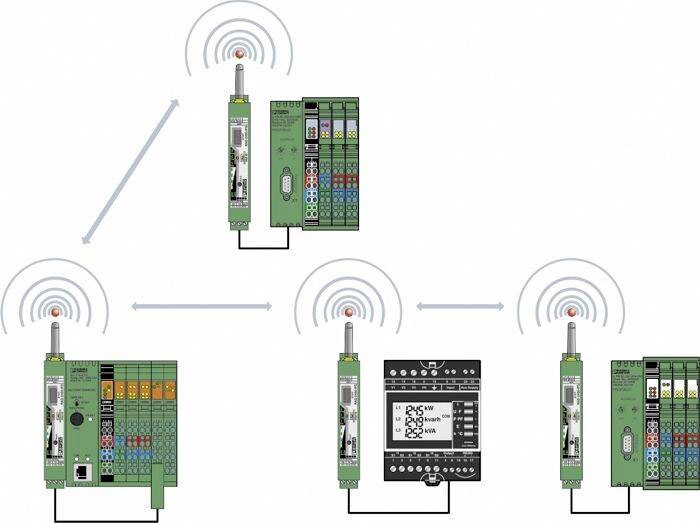

Blokový diagram znázorňuje päť elektronických modulov, ktoré spolu komunikujú bezdrôtovo, vyjadrené vlnitými čiarami.

Diagram znázorňuje RS-485 prepojenie s COMBICON konektorom. D(B)+ z (4.2) do D(B)+, a D(A)- z (4.1) do D(A)-.

Schéma zapojenia ukazuje RS-232 prepojenie medzi COMBICON a D-SUB-9: RX (5.1 na 2), TX (5.2 na 3), GND (5.3 na 5).

Technický výkres elektronického zariadenia s rozmermi: šírka 99 mm, výška 114,5 mm, hĺbka 17,5 mm. Pohľad spredu a z boku.

Diagram znázorňuje prepojenie COMBICON RS-232 s D-SUB-9 PLC. RX, TX a GND sú prepojené pomocou šípok, označené príslušnými pinmi.

1/10

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Ut 27. 10.

Počet

Celkom (467,48 € / kus)

467,48 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Ochranný druh IP20
Teplota okolia (skladovanie / preprava): -40 ° C - +85 ° C
Kategória prepätia: II
Materiál krytu: PA 6,6-FR
Rozsah napájacieho napätia: 19,2 V / DC - 30,5 V / DC
Pripojenie antény: RSMA (samica)
Frekvencia: 2 400 MHz
Frekvenčný rozsah: 2 4002 GHz - 2 4785 GHz
Počet skupín kanálov: 8
Počet kanálov na skupinu: 55
Rozstup kanálov: 1,3 MHz
Prierez vodiča: 0,2 mm² - 2,5 mm²
Prierez drôtu AWG: 24 - 14
Dĺžka odizolovania: 7 mm
Uťahovací moment: 0,6 Nm
Závit skrutky: M3

Typ: RAD-2400-IFS-JP

Kategória výrobku: SPS ethernet gateway

Príkon prúdu: 6 A

Číslo výrobcu: 2702863

Prevedenie: skrutkovacie pripojenie

Rozmer.: (d x š x v) 114.5 x 17.5 x 116 mm

Šírka: 17.5 mm

V: 116 mm

Dĺžka: 114.5 mm

Rozhranie: RS-232, RS-485, konfiguračné rozhranie

Max. okolitá teplota: +70 °C

Min. okolitá teplota: -40 °C

Na stiahnutie

Datasheet

Datasheet 2209883 Phoenix Contact 2702863 RAD-2400-IFS-JP SPS ethernet gateway

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209883 Phoenix Contact 2702863 RAD-2400-IFS-JP SPS ethernet gateway

Popis

Bezlicenčné frekvenčné pásmo 2,4 GHz. Dosah niekoľkých kilometrov vďaka nastaviteľným dátovým tokom rádiového rozhrania. Rýchle a ľahké uvedenie do prevádzky bez programovania. Vysoká spoľahlivosť vďaka technológii Trusted Wireless 2.0 (šifrovanie AES, preskakovanie frekvencií a správa koexistencie). Sieťuje až 250 účastníkov. Integrované rozhranie RS-232 / RS-485. Modulárne rozšíriteľné až o 32 rozširujúcich modulov I / O. Rozšírený teplotný rozsah -40 ° C ... +70 ° C

Tento text bol preložený strojovo.
