Phoenix Contact 2702875 ILB BT ADIO MUX I / O modul

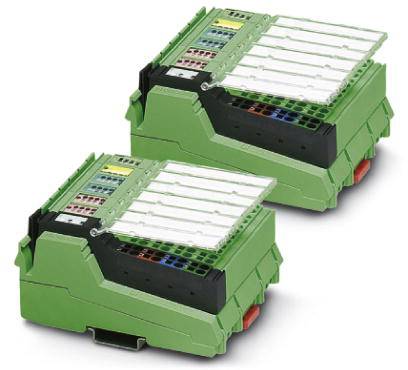

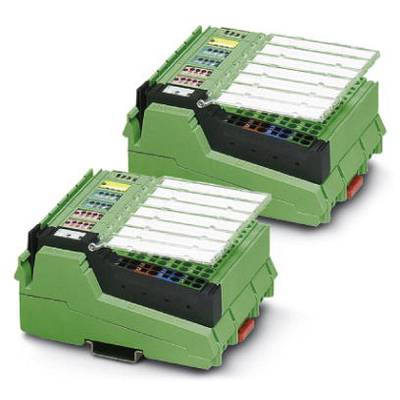

Dva zelené elektronické zariadenia s modulárnymi komponentmi a konektormi. Dajú sa navzájom ukladať a majú farebné sloty.

Ilustračný obrázok

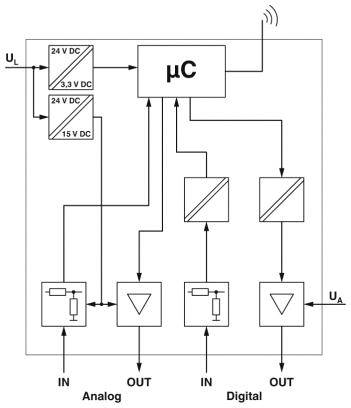

Schematický diagram napäťového monitorovacieho obvodu s mikrokontrolerom (µC), analógovými a digitálnymi vstupmi a výstupmi, napäťovým regulátorom z 24V na 3,3V a 15V.

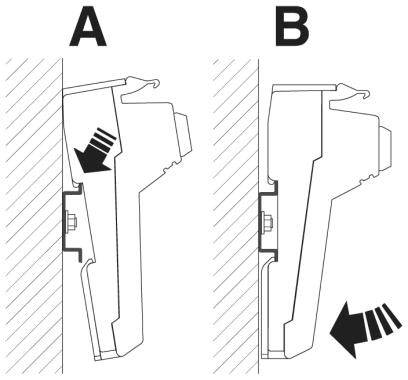

Diagram znázorňuje dve kresby zariadení: A s pohybom smerom nadol, B naklonené dozadu, namontované na stene.

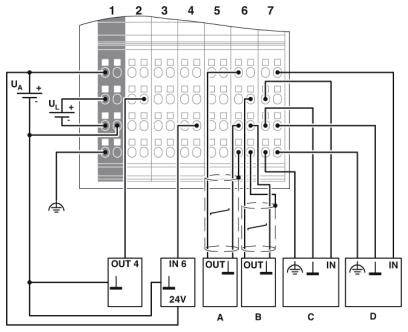

Schéma elektrického riadiaceho zariadenia so siedmimi pripojovacími bodmi (1-7). Zobrazené sú prepojenia so štyrmi modulmi (A-D).

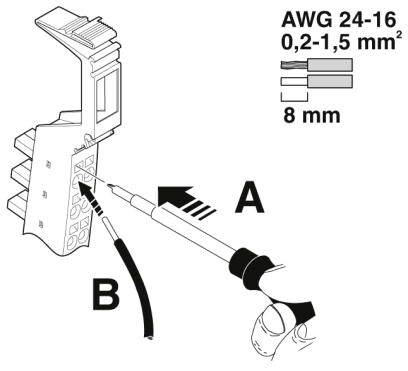

Ilustrácia znázorňuje dva nástroje, A a B, ktoré pracujú na elektrickom svorkovom bloku. A ukazuje na stláčanie, B na zavádzanie kábla.

Schematický diagram: Mikroradič (µC) riadi analógové a digitálne signálové jednotky, s 24V, 3,3V a 15V DC napäťovými vstupmi, zobrazuje tok signálov a konektivitu.

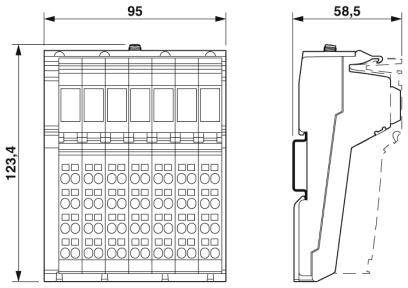

Technický výkres zariadenia s rozmermi: šírka 95 mm, výška 123,4 mm, hĺbka 58,5 mm. Zobrazené čelný a bočný pohľad.

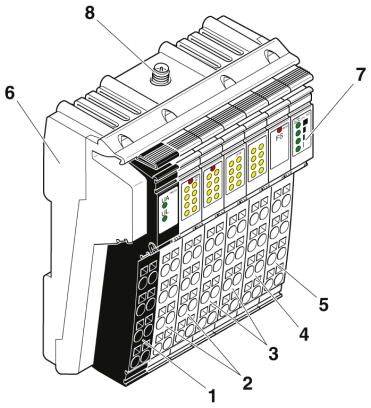

Výkres elektronického modulu s viacerými slotmi. Číslované oblasti zobrazujú prípojky a kontrolné svetlá.

1/8

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Pi 18. 9.

Počet

Celkom (1 182,93 € / kus)

1 182,93 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Ochranný druh IP20
Teplota okolia (skladovanie / preprava): -25 ° C - +85 ° C
Tlak vzduchu (prevádzkový): 795 hPa - 1080 hPa
Rádiový štandard: založený na Bluetooth 4.0
Typ modulácie: GFSK (Gaussian Frequency Shift Keying)
Typ pripojenia antény: RSMA (ženská)
Frekvenčný rozsah: 2,402 GHz - 2,48 GHz
Vysielací výkon: 5 dBm
Napájacie napätie: 24 V / DC
Ochranný termín: ochrana proti prepólovaniu, ochrana proti prepätiu
Digitálne vstupy Typ pripojenia: pripojenie napínacou pružinou
Technológia pripojenia: 1-vodič
Počet digitálnych vstupov: 16
Menovité vstupné napätie: 24 V / DC
Počet digitálnych výstupov: 16
Digitálne výstupy Typ pripojenia: pripojenie napínacou pružinou
Ochranný obvod: ochrana proti skratu, ochrana proti preťaženiu, ochrana proti spätnému napätiu
Menovité výstupné napätie: 24 V / DC
Nominálne zaťažovacie žiarovky: 12 W.
Počet analógových vstupov: 2
Prúd vstupného signálu: 0 mA - 20 mA
Vstupný prúdový prúdový vstup: 50 Ω
Napätie vstupného signálu: 0 V - 10 V
Vstupný odpor vstupného napätia: 130 kΩ
Počet analógových výstupov: 2
Rozlíšenie DAC: 12 bitov
Prúd výstupného signálu: 0 mA - 20 mA
Materiál krytu: PA 6,6-FR
Spôsob montáže: montážna lišta
Farba zelená
Čistá hmotnosť: 630 g

Typ: ILB BT ADIO MUX

Kategória výrobku: I / O modul

Príkon prúdu: 60 mA

Číslo výrobcu: 2702875

Rozmer.: (d x š x v) 57 x 95 x 123.4 mm

Výstupy: 8 A

Vstupy: 2.3 mA

Šírka: 95 mm

V: 123.4 mm

Dĺžka: 57 mm

Rozhranie: Založené na Bluetooth 4.0

Max. okolitá teplota: +60 °C

Min. okolitá teplota: -25 °C

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2136547 Phoenix Contact 2702875 ILB BT ADIO MUX I / O modul

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2136547 Phoenix Contact 2702875 ILB BT ADIO MUX I / O modul

Popis

Dosahuje 50 m ... 100 mv priemyselných halách so všesmerovými anténami a až 400 m v otvorených priestoroch so smerovými anténami. Rýchle pripojenie a prenos signálu.

Tento text bol preložený strojovo.
