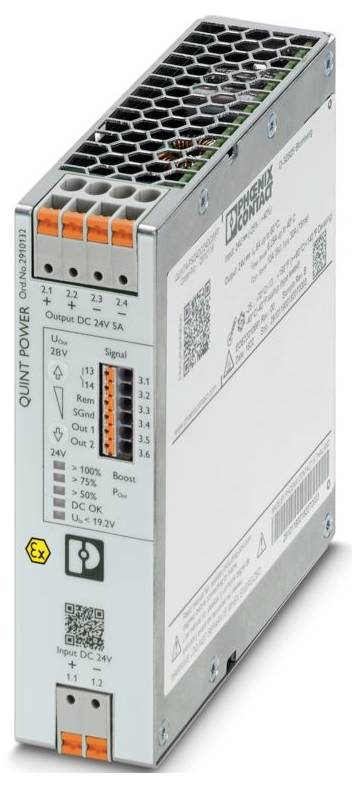

Ilustračný obrázok
Phoenix Contact 2910132 DC / DC menič napätia 24 V/DC 24 V/DC 5 A 130 VA
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (229,99 € / kus)
229,99 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Hlavné benefity
DC/DC-menič
Dodatočné informácie:
Technické parametre
- Produktová rada: QUINT POWER
- Typ pripojenia: Zásuvné pripojenie
- Šírka: 122 mm
- výška 130 mm
- Hĺbka: 39 mm
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -40 °C ... 70 °C (> Zníženie výkonu pri 60 °C: 2,5 %/K)
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Normy/predpisy: EN 61000-4-10
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: Kategória prepätia
- Stupeň znečistenia: 2
- Vibrácie (prevádzka): 5 Hz ... Rezonančné vyhľadávanie 100 Hz 2,3 g, 90 min., rezonančná frekvencia 2,3 g, 90 min. (podľa DNV GL trieda C)
- Dĺžka odizolovania: 8 mm
- ATEX: ATEX
- IECEx: IECEx
- Frekvenčný rozsah: 50 Hz ... 60 Hz
- Označenie: IECEx SIQ 19.0003X; Ex ec ic nC IIC T4 Gc
- Trieda ochrany: Špeciálna so vstupom a výstupom SELV
- frekvencia 300 Hz.
- Rozsah vstupného napätia: 24 V DC
- Rozsah vstupného napätia: 24 V DC -25% ... +40 %
- Vstup do širokého priestoru: nie
- Maximálne menovité napätie: 35 V DC (60 s)
- Nábehový prúd: typicky 1 A
- Integrál zapínacieho prúdu (I2t):< 0,05 A2s
- Limit zapínacieho prúdu: 1 A
- Doba premostenia výpadku napájania: typicky 14 ms (24 V DC)
- Spotreba prúdu: 6,9 A (24 V DC)
- Menovitý príkon: 130 VA
- Typický čas spustenia: 300 ms (z REŽIMU SPÁNKU)
- Čas zapnutia:< 1 s
- Vstupná poistka: 15 A (pomalá, interná)
- Výber vhodnej poistky na ochranu vstupu: 10 A ... 16 A (charakteristika B, C, D, K alebo podobná)
- Účinnosť: typicky 92,2 % (24 V DC)
- Výstupné charakteristiky: Pokročilé U/I; Inteligentné HICCUP; Režim poistky
- Menovité výstupné napätie: 24 V DC
- Rozsah nastavenia výstupného napätia (USet): 24 V DC ... 28 V jednosmerného prúdu (> 24 V DC, konštantný výkon)
- Menovitý výstupný prúd (IN): 5 A
- Statické zvýšenie (IStat.Boost): 6,25 A
- Dynamické zvýšenie (IDyn.Boost): 10 A (5 s)
- Selektívne poistkové prerušenie (ISFB): 30 A (15 ms)
- Magnetické bezpečnostné uvoľnenie: A1 ... A4 / B2 / C1 ... C2 / Z1 ... Z4
- Odolnosť proti skratu: áno
- Bezpečné pri nečinnosti: áno
- Výstupný výkon (PN): 120 W
- Výstupný výkon (PStat) Zvýšenie): 150 W
- Výstupný výkon (PDyn. Zvýšenie): 240 W (5 s)
- Schopnosť spätného napájania: ≤ 35 V DC
- Ochrana proti prepätiu na výstupe (OVP): ≤ 30 V DC
- Zvyškové zvlnenie:< 10 mVSS
- Odchýlka statického pravidla:< 1 % (rozloženie statického zaťaženia 10 % ... 90 %)
- Dynamická odchýlka od pravidla:< 1 % (rozloženie statického zaťaženia 10 % ... 90 %)
- Regulačná odchýlka Zmena vstupného napätia:< 1 % (rozloženie statického zaťaženia 10 % ... 90 %)
- Čas výstupu:< 1 s (UOUT (10 % ... 90 %)
- Možnosť sériového pripojenia: áno
- Maximálna strata výkonu pri voľnobehu:< 2 Z
- Maximálna strata výkonu pri menovitom zaťažení:< 10 W
- Strata energie v REŽIME SPÁNKU:< 1 W
- Možnosť paralelného pripojenia: áno, pre redundanciu a zvýšenie výkonu
- Ochrana sekundárnej strany: elektronická; termomagnetická; tepelná
- Vstup: 1 kV (úroveň náročnosti testu 3 – symetrické); 2 kV (úroveň náročnosti testu 3 – asymetrické)
- Pozícia: 3.x
- Pripojenie vodiča: Pripojenie vodiča
- pevný: 0,2 mm² ... 1 mm²
- Flexibilný: 0,2 mm² ... 1,5 mm²
- Flexibilný vodič s dutinkou, bez plastovej objímky: 0,2 mm² ... 1,5 mm²
- Flexibilný s koncovkou vodiča a plastovou objímkou: 0,2 mm² ... 0.75 mm²
- pevný (AWG): 24 ... 16
- Výstup: 1 kV (úroveň náročnosti testu 3 – symetrický); 2 kV (úroveň náročnosti testu 3 – asymetrický)
- Signál: 2 kV (úroveň náročnosti testu 3 - nevyvážený)
- LED signalizácia: LED signalizácia
- Typy signalizácie: LED; Bezpotenciálový signálny kontakt; Aktívny signálny výstup Out1 (digitálny, konfigurovateľný); Aktívny signálny výstup Out2 (digitálny, analógový, konfigurovateľný); Vzdialený kontakt; Signálna zem SGnd
- Prahová hodnota signálu:> 100 % (LED svieti žlto, výstupný výkon)> 120 W);> 75 % (LED svieti na zeleno, výstupný výkon)> 90 W);> 50 % (LED svieti na zeleno, výstupný výkon)> 60 W);> 0,9 x USet (LED dióda svieti nazeleno);< 0,9 x USet (LED dióda bliká nazeleno);> 0,8 x UInNom (LED nesvieti);< 0,8 x UInNom (LED svieti žlto)
- Vstup diaľkového signálu (konfigurovateľný): Vstup diaľkového signálu (konfigurovateľný)
- Označenie pripojenia: 3,4 +
- Funkcia: Signálna zem
- Predvolené: Výstupné napätie
- Výstupný signál 1 (konfigurovateľný): Výstupný signál 1 (konfigurovateľný)
- Digitálne: 24 V DC; 1 A; 30 V AC; 0,5 A
- Možnosti signálu: Výstupný prúd; Výstupný výkon; Prevádzkové hodiny; Včasné varovanie pred vysokou teplotou; Aktívne obmedzenie napätia OVP; Vstupné napätie UIN je v poriadku
- Výstupný signál 2 (konfigurovateľný): Výstupný signál 2 (konfigurovateľný)
- Analógový: 4 mA ... 20 mA ±5 % (záťaž ≤400 Ω)
- Výstupné signálne relé 13/14 (konfigurovateľné): Výstupné signálne relé 13/14 (konfigurovateľné)
- Spínací kontakt (bezpotenciálový): bezpotenciálový
- Signálna zem SGnd: Signálna zem SGnd
- Referenčný potenciál: k OUT1, OUT2, REM
- Počet fáz: 1,00
- Izolačné napätie vstup/výstup: 4 kV DC (typová skúška); 2 kV DC (jednotková skúška)
- Spínacia frekvencia: 190,00 kHz ... 220,00 kHz (pomocný meničový stupeň); 50,00 kHz ... 420,00 kHz (hlavný menič)
- MTBF (IEC 61709, SN 29500):> 1 600 000 hodín (25 °C);> 930 000 hodín (40 °C);> 380 000 hodín (60 °C)
- Predpokladaná životnosť (elektrolytické kondenzátory): Predpokladaná životnosť (elektrolytické kondenzátory)
- Prúd: 5 A
- Teplota: 30 °C
- Čas: 50 ms
- Doplňujúci text: Úroveň závažnosti testu 2
- Rozmery článku: Rozmery článku
- Rozmery výrobku pre alternatívnu montáž: Rozmery výrobku pre alternatívnu montáž
- Montážny rozmer: Montážny rozmer
- Montážna vzdialenosť vpravo/vľavo (aktívna): 15 mm / 15 mm (≤ 70 °C)
- Montážna vzdialenosť vpravo/vľavo (pasívne): 0 mm / 0 mm (≤ 70 °C)
- Montážna vzdialenosť hore/dole (aktívna): 50 mm / 50 mm (≤ 70 °C)
- Montážna vzdialenosť hore/dole (pasívne): 50 mm / 50 mm (≤ 70 °C)
- Montážny návod: stohovateľné: PN ≥50 %, horizontálne 5 mm, vedľa aktívnych komponentov 15 mm, vertikálne 50 mm
- Pripojiteľné: PM< 50 %, horizontálne 0 mm, vertikálne hore 40 mm, vertikálne dole 20 mm
- Ochranný náter: áno
- Trieda horľavosti podľa UL 94 (kryt / svorky): V0
- Materiál puzdra: Kov
- Materiál krytu: nehrdzavejúca oceľ X6Cr17
- Konštrukcia bočného panelu: Hliník
- Prevádzková nadmorská výška: ≤ 5000 m (> 2000 m, dbajte na zníženie výkonu)
- Klimatická trieda: 3K3 (EN 60721)
- Maximálna povolená vlhkosť (prevádzka): ≤ 100 % (pri 25 °C, bez kondenzácie)
- Náraz: 18 ms, 30 g, na priestorový smer (podľa IEC 60068-2-27)
- Dočasný kód: T4 (-40 ... +70 °C |> 60 °C, Zníženie výkonu: 2,5 %/K)
- EN 61010-1: II
- EN 62477-1: III
- Protipožiarna ochrana v koľajových vozidlách: Protipožiarna ochrana v koľajových vozidlách
- Štandardné označenie: Zmena napätia v sieti/podpätie
- Bezpečnostné meracie, riadiace, regulačné a laboratórne zariadenia: Bezpečnostné meracie, riadiace, regulačné a laboratórne zariadenia
- Ochranné veľmi nízke napätie: Ochranné veľmi nízke napätie
- Výbušná atmosféra: Výbušná atmosféra
- Poklesy napätia v sieti: Poklesy napätia v sieti
- UL: UL
- CSA: CSA
- SIQ: SIQ
- Stavba lodí: Stavba lodí
- Elektromagnetická kompatibilita: Súlad so smernicou EMC 2014/30/EÚ
- Smernica o nízkom napätí: Súlad so smernicou o nízkom napätí 2014/35/EÚ
- Požiadavky EMC pre elektromagnetické rušenie: EN 61000-6-3; EN 61000-6-4
- Požiadavky EMC Odolnosť: EN 61000-6-1; EN 61000-6-2
- Požiadavky EMC pre elektrárne: IEC 61850-3; EN 61000-6-5
- Vedené emisie: Vedené emisie
- Interferenčné žiarenie: Interferenčné žiarenie
- Emisie riadené DNV GL: Emisie riadené DNV GL
- DNV: Trieda B
- Rušivé vyžarovanie DNV GL: Rušivé vyžarovanie DNV GL
- Statický výboj: Statický výboj
- Kontaktný výboj: 8 kV (úroveň náročnosti testu 4)
- Výboj vo vzduchu: 15 kV (úroveň náročnosti testu 4)
- Poznámka: Kritérium B
- Elektromagnetické RF pole: Elektromagnetické RF pole
- Intenzita testovacieho poľa: 1000 A/m
- Rýchle prechodové javy (Burst): Rýchle prechodové javy (Burst)
- Prepäťová energia: Prepäťová energia
- Vedené rušenie: Vedené rušenie
- Vstup/Výstup/Signál: nevyvážený
- Napätie: 0,5 kV
- Magnetické pole s energeticky závislou frekvenciou: Magnetické pole s energeticky závislou frekvenciou
- Poklesy napätia: Poklesy napätia
- Pokles napätia: 0%
- Pulzné magnetické pole: Pulzné magnetické pole
- Asymetrické vedené rušenia: Asymetrické vedené rušenia
- Testovacia úroveň 1: 100 kHz
- Testovacia úroveň 2: 1 MHz
- Testovacia úroveň 3: 1,5 kHz 15 kHz (testovacia úroveň 3)
- Testovacia úroveň 4: 15 kHz 150 kHz (testovacia úroveň 3)
- Testovacia úroveň 5: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (testovacia úroveň 3)
- Testovacia úroveň 6: 0 Hz 16,7 Hz 50 Hz 60 Hz (testovacia úroveň 3)
- Striedavá zložka jednosmerného napätia: striedavá zložka jednosmerného napätia
- Výmenný kurz: 14 % (OSN)
- Tlmená oscilujúca vlna: Tlmená oscilujúca vlna
- Vstup, výstup (úroveň testu 1): 100 kHz 1 MHz (úroveň náročnosti testu 3 - vyvážený)
- Vstup, výstup (úroveň testu 2): 100 kHz 1 MHz (úroveň náročnosti testu 2 - nevyvážený)
- Vstup, výstup (úroveň testu 3): 10 MHz (úroveň náročnosti testu 2 - nevyvážený)
- Signály (úroveň testu 1): 100 kHz 1 MHz (úroveň náročnosti testu 2 - symetrické)
- Signály (úroveň testu 2): 100 kHz 1 MHz (úroveň náročnosti testu 2 - nevyvážené)
- Tlmené oscilujúce magnetické pole: Tlmené oscilujúce magnetické pole
- Kritériá: Kritériá
- Kritérium A: Normálne prevádzkové správanie v rámci stanovených limitov.
- Kritérium B: Dočasné zhoršenie prevádzkového správania, ktoré zariadenie samo koriguje.
- Kritérium C: Dočasné zhoršenie prevádzkového správania, ktoré je opravené samotným zariadením alebo ho možno obnoviť ovládaním.
- Kategória výrobku
DC / DC menič napätia
- Typ
QUINT4-PS/24DC/24DC/5/PT/CO
- Menovité napätie
24 V/DC
- Výstupné napätie
24 V/DC
- Výstupný prúd (max.)
5 A
- Výstupný prúd (max.) - zaokrúhlený
5 A
130 VA
- Pripojenie
Push-in pripojenie pružinovou svorkou
- Prevádzková teplota (min.)
-40 °C
- Prevádzková teplota (max.)
70 °C
- Rozmer.
(d x š x v) 125 x 36 x 130 mm
- V
130 mm
- Dĺžka
125 mm
- Šírka
36 mm
- Obsah
1 ks
- Hĺbka
125 mm
IP20
- Materiál
UL94-VO
- Montážna výška
130 mm
1 W
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3580296 Phoenix Contact 2910132 DC / DC menič napätia 24 V/DC 24 V/DC 5 A 130 VA
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3580296 Phoenix Contact 2910132 DC / DC menič napätia 24 V/DC 24 V/DC 5 A 130 VA
Popis
zapuzdrený
