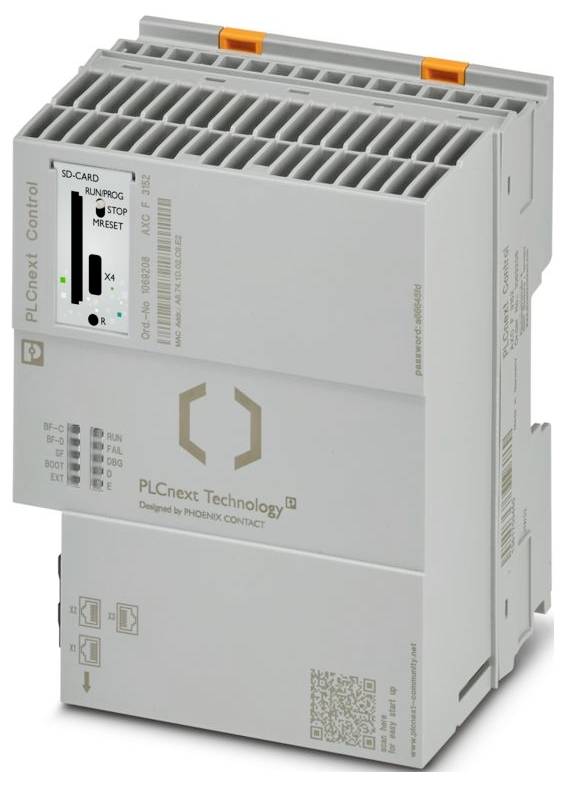

Phoenix Contact AXC F 3152 1069208 Ovládanie 24 V/DC, 5 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (2 142,28 € / kus)
2 142,28 €
bez DPH.
Doprava zadarmo
Technické parametre
- Produktová rada: PLCnext Control
- Dizajn: modulárny
- Typ pripojenia: USB typu C
- Prierez flexibilného vodiča: 0,2 mm² ... 1,5 mm²
- Prierez pevného vodiča: 0,2 mm² ... 1,5 mm²
- Prierez vodiča AWG: 24 ... 16
- Šírka: 100 mm
- výška 126,93 mm
- Hĺbka: 75 mm
- Podmienky prostredia: Podmienky prostredia
- Stupeň krytia: IP20 (špecifikácia výrobcu, nie je klasifikované podľa UL)
- Teplota okolia (prevádzka): -25 °C ... 60 °C až do 2000 m nad morom (pozor na zníženie výkonu); -25 °C ... 55 °C do 3000 m nad morom (pozor na zníženie výkonu); 55 °C (pri max. 1 A na UBus); 55 °C ... 60 °C (iba v spojení s dopĺňacím modulom Axioline F AXL F PWR 1H (č. dielu 2688297)); -40 °C ... 70 °C (Predĺžená, pozri kapitolu „Úspešne testované: Použitie v extrémnych podmienkach prostredia“ v používateľskej príručke)
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: II
- Stupeň znečistenia: 2
- Prípustná vlhkosť (prevádzka): 5% ... 95 % (podľa DIN EN 61131-2)
- Náraz (prevádzkový): 30 g (podľa EN 60068-2-27/IEC 60068-2-27)
- Vibrácie (prevádzka): 5 g (podľa EN 60068-2-6/IEC 60068-2-6)
- Dĺžka odizolovania: 8 mm
- ATEX: ATEX
- IECEx: IECEx
- Prenosová rýchlosť: 10/100/1000 Mbps
- Identifikácia: cULus
- UL, USA / Kanada: UL, USA / Kanada
- Maximálna strata výkonu pri nominálnych podmienkach: 10 W (10 W = 15 W - 5 W)
- Trieda ochrany: III (IEC 61140, EN 61140, VDE 0140-1)
- Počet rozhraní: 3
- Tlak vzduchu (prevádzkový): 70 kPa ... 106 kPa (do 3000 m nad morom)
- Ethernet: Ethernet
- Systém zbernice: USB
- Maximálna prenosová dĺžka: 100 m
- Rozsah napájacieho napätia: 19,2 V DC ... 30 V DC (vrátane všetkých tolerancií, vrátane zvlnenia (± 5 %))
- Certifikát: E238705
- Prípustná vlhkosť (skladovanie/preprava): 5% ... 95 % (podľa DIN EN 61131-2)
- Poznámka k použitiu: Len na priemyselné použitie
- Spotreba prúdu: max. 650 mA (s 1 A na UBus pre I/O a UL = 24 V)
- Funkcia: Funkcia
- Elektromagnetická kompatibilita: Súlad so smernicou EMC 2014/30/EÚ
- Ochranné obvody: Ochrana proti prepätiu | elektronická; Ochrana proti prepólovaniu | elektronická
- Podporované protokoly: HTTP; HTTPS; PROFINET; INTERBUS; Modbus/TCP (prostredníctvom príslušnej knižnice); Modbus/RTU (prostredníctvom príslušnej knižnice); Ethernet/IP (adaptér); CANopen® (prostredníctvom príslušnej knižnice); DALI (prostredníctvom príslušnej knižnice); DALI-2 (prostredníctvom príslušnej aplikácie); HART (prostredníctvom príslušnej knižnice); IO-Link® (prostredníctvom príslušnej knižnice); PROFIBUS; MQTT (prostredníctvom príslušnej aplikácie); OPC UA® Server; OPC UA® Client (vyžaduje sa licencia); DHCP (prostredníctvom príslušnej knižnice); SFTP; SMTP (prostredníctvom príslušnej knižnice); SNTP (prostredníctvom príslušnej knižnice); SNMP (prostredníctvom príslušnej knižnice); DNS (prostredníctvom príslušnej knižnice); DNP3 (prostredníctvom príslušnej knižnice); IEC 60870-5-1 (prostredníctvom príslušnej knižnice); IEC 60870-5-104 (prostredníctvom príslušnej knižnice); IPsec; syslog
- Fyzika prenosu: Ethernet v krútenej dvojlinke RJ45
- Farba (kryt): sivá (RAL 7042)
- Tlak vzduchu (skladovanie/preprava): 58 kPa ... 106 kPa (do 4500 m nad morom)
- Poznámka týkajúca sa typu pripojenia: Iba rozhranie zariadenia
- Počet procesných dát: max. 1482 bajtov (na stanicu (súčet vstupných a výstupných dát)); max. 1024 bajtov (lokálna zbernica Axioline F (vstup)); max. 1024 bajtov (lokálna zbernica Axioline F (výstup))
- ID zariadenia: 0158hex
- ID dodávateľa: 00B0hex
- Špeciálne vlastnosti: Vývojový proces certifikovaný podľa normy IEC 62443-4-1; produkt certifikovaný podľa normy IEC 62443-4-2. Podmienky certifikácie nájdete v dokumentácii pre používateľa.
- Funkčnosť: Funkčnosť
- Spotreba energie: typicky 15 W (s 1 A na UBus pre I/O)
- Poznámka k rozmerom: Hĺbka platí pri použití montážnej lišty TH 35-7,5 (podľa EN 60715).
- Napájacie napätie: 5 V DC (cez modul zbernicovej zásuvky)
- Funkcia zariadenia: PROFINET riadiaca jednotka, PROFINET zariadenie
- PROFINET: PROFINET
- Trieda zhody: B
- UL Ex, USA / Kanada: UL Ex, USA / Kanada
- Hodiny reálneho času: áno
- Počet podporovaných účastníkov: max. 128 (na riadiacej jednotke PROFINET)
- Systémové požiadavky: Systémové požiadavky
- Podporované programovacie jazyky: Sekvenčný funkčný diagram (AS/SFC); Rebríkový diagram (LD); Diagram funkčných blokov (FBD); Štruktúrovaný text (ST); C++; C#; Java; Python®; Simulink®
- Webový server: áno
- Počet pripojiteľných účastníkov lokálnej zbernice: max. 63 (je potrebné zohľadniť spotrebu energie)
- Miestny autobus Axioline F: Miestny autobus Axioline F
- Potenciál: Napájanie lokálnej zbernice Axioline F (UBus): Potenciál: Napájanie lokálnej zbernice Axioline F (UBus)
- F-konektor Axioline: F-konektor Axioline
- Systém runtime IEC 61131: Systém runtime IEC 61131
- Pamäť programu: 12 MB
- Úložisko dát: 32 MB
- Retentívne úložisko dát: 1 MB
- RAM: 2048 MB
- Nástroje pre inžinierstvo: PLCnext Engineer; Eclipse®; Visual Studio®; MATLAB®/Simulink®
- Bezpečnostná funkcia: nie
- Zhoda s EMC: Testovanie imunity podľa EN IEC 61000-6-2 Elektrostatický výboj (ESD) IEC 61000-4-2 Kritérium B, ±6 kV kontaktný výboj, ±8 kV vzdušný výboj; Testovanie imunity podľa EN IEC 61000-6-2 Elektromagnetické polia IEC 61000-4-3 Kritérium A, intenzita poľa: 10 V/m; Testovanie imunity podľa EN IEC 61000-6-2 Rýchle prechodové javy (burst) IEC 61000-4-4 Kritérium B, ±2 kV; Testovanie imunity podľa EN IEC 61000-6-2 Prechodové prepätie (surge) IEC 61000-4-5 Kritérium B, Jednosmerné napájacie vedenia: ±0,5 kV/±1,0 kV (symetrické/nesymetrické), tienenie kábla zbernice: ±1,0 kV; Testovanie imunity podľa EN IEC 61000-6-2 Vedené rušenie IEC 61000-4-6 Kritérium A, skúšobné napätie 10 V; Testovanie emisií podľa EN IEC 61000-6-3 Trieda B
- Displej: Displej
- Modul dôveryhodnej platformy: TPM 1.2 (do verzie hardvéru 03); TPM 2.0 (od verzie hardvéru 04)
- Rýchlosť aktualizácie: min. 1 ms (32 účastníkov); min. 2 ms (64 účastníkov); min. 4 ms (128 účastníkov)
- Podporované funkcie: Riadiaca jednotka FSU PROFINET
- Aplikačné rozhranie: OPC UA®
- Napájanie: 1 A
- Služba: Služba
- Potenciály: Vstup logického napätia UL (z UL sa generuje napájanie lokálnej zbernice Axioline F UBus): Potenciály: Vstup logického napätia UL (z UL sa generuje napájanie lokálnej zbernice Axioline F UBus)
- Diagnostický displej: nie
- Funkcia redundancie: áno
- Priemyselná kybernetická bezpečnosť: áno
- Pamäť Flash: 1 GB (interná pamäť Flash); SD karta od Phoenix Contact (externá pamäť Flash, pozri príslušenstvo)
- Poznámka k funkcii redundancie: redundancia systému orientovaná na aplikáciu
- Popis hodín reálneho času: 0,7 s/deň = 8 ppm pri 25 °C
- Platforma IoT: PROFICLOUD
- Podpora cloudových výpočtov: áno
- Šírka procesných dát: 64 bajtov ... 512 bajtov (zariadenie PROFINET)
- Funkcie IoT: PROFICLOUD Funkcie IoT: PROFICLOUD: Funkcie IoT: PROFICLOUD Funkcie IoT: PROFICLOUD
- Axioline: Axioline
- Poznámka k bezpečnostnej funkcii: Funkčná bezpečnosť je možná s ľavo zarovnanými rozširujúcimi modulmi AXC F XT SPLC 1000 alebo AXC F XT SPLC 3000.
- Kategória výrobku
Ovládanie
- Rozhranie
USB-C
RJ45
- Prevádzkové napätie
24 V/DC
5 V/DC
- V
126.93 mm
- Dĺžka
75 mm
- Šírka
100 mm
IP20
- Rozmer.
(d x š x v) 75 x 100 x 126.93 mm
- Pripojenie
Push-in pripojenie
- Číslo výrobcu
1069208
- Typ
AXC F 3152
- Prevedenie
modulárny
- Programová pamäť
12 MB
- Spôsob montáže
montážne lišty
- Hĺbka
74.750074 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3562652 Phoenix Contact AXC F 3152 1069208 Ovládanie 24 V/DC, 5 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3562652 Phoenix Contact AXC F 3152 1069208 Ovládanie 24 V/DC, 5 V/DC
Popis
PLCnext Control na priame riadenie pohonov Axioline FI/O. S tromi nezávislými ethernetovými rozhraniami. Kompletný s konektorom a modulom zbernicovej zásuvky.
