Name: Phoenix Contact CAPAROC PM S-R Pamäťový modul 1 ks
Brand: Phoenix Contact
SKU: 3564362
Availability: BackOrder

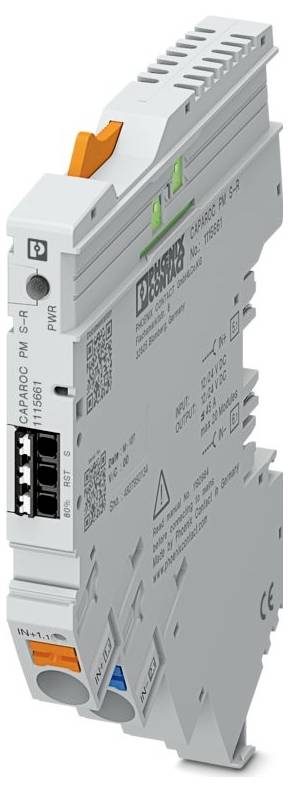

Phoenix Contact CAPAROC PM S-R Pamäťový modul 1 ks-0

Ilustračný obrázok

Kategória výrobku

Pamäťový modul

Prevedenie

zásuvný modul

Pripojenie

Push-in pripojenie pružinovou svorkou

Krytie

IP20

Dĺžka

111.3 mm

Datasheety: (PDF)

Doručenie: Po 26. 10.

Počet

Celkom (51,99 € / kus)

51,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Produktová skupina: CAPAROC
Dizajn: Zásuvný modul
Typ pripojenia: Zásuvné pripojenie
Prierez pevného vodiča: 0,5 mm² ... 16 mm²
Prierez vodiča AWG: 20 ... 8
Šírka: 12,4 mm
výška 132,4 mm
Hĺbka: 111,3 mm (vrátane 7,5 mm montážnej lišty)
Farba: svetlosivá (RAL 7035)
Trieda horľavosti podľa UL 94: V-0
Podmienky prostredia: Podmienky prostredia
Ochranný druh IP20
Teplota okolia (prevádzka): -30 °C ... 65 °C
Teplota okolia (skladovanie/preprava): -40 °C ... 70 °C
Nadmorská výška: ≤ 4000 m (n. m.)
Normy/predpisy: EN 60068-2-27
Poznámka: Vplyvy prostredia - šok
Typ montáže: zasúvateľná na zbernicu CAPAROC CR…
Izolačné vlastnosti: Izolačné vlastnosti
Stupeň znečistenia: 2
Náraz (prevádzkový): 30 g (trvanie 11 ms, polovičný sínusový rázový impulz, podľa IEC 60068-2-27); 25 g (trvanie 6 ms, polovičný sínusový rázový impulz podľa IEC 60068-2-27, nepretržitý náraz)
Vibrácie (prevádzka): 5g (10 Hz ... 150 Hz / 10 cyklov / os / X, Y, Z)
Prevádzkové napätie: 10 V DC ... 30 V DC
Dĺžka odizolovania: 18 mm
Všeobecné: Všeobecné
Menovité napätie: 35 V DC (zaťažovací obvod)
Prierez flexibilného vodiča s dutinkou a plastovou objímkou: 0,5 mm² ... 16 mm²
Prierez flexibilného vodiča s koncovkou vodiča bez plastovej objímky: 0,5 mm² ... 16 mm²
Označenie: ISA S71.04.2013 G3 Skupina náročných noriem A
Materiál: PA 6; PA 6; PA 6; PC
Strata výkonu: typicky 0,22 W (v kľudovom stave pri 24 V);< 1,5 W (pri menovitom prevádzkovom napätí 24 V a 45 A)
Menovité napätie: 12 V DC; 24 V DC
Trieda ochrany: III
Výstupné napätie: max. 30 V DC (vstupné napätie ±5 % pri I)> 80 % na aspoň jednom kanáli)
Rozsah vstupného napätia: 7 V DC ... 30 V DC (reset zostupnou hranou)
Spotreba prúdu: typicky 0,5 mA (pri 24 V DC)
Účinnosť:> 99 %
MTBF (IEC 61709, SN 29500): 18886912,65 h (pri 25 °C s 21 % zaťažením); 5907048,64 h (pri 40 °C s 34,25 % zaťažením); 933563,97 h (pri 40 °C so 100 % zaťažením)
Skúška znečisťujúcich plynov: Skúška znečisťujúcich plynov
Schválenie UL: Schválenie UL
Výstupný prúd: max. 20 mA
Menovité impulzné napätie: 0,5 kV
Počet slotov: 2
Zaťažovací obvod: Zaťažovací obvod
Typ spúšte: E (elektronická)
Pokojový prúd I0: typicky 9 mA (v kľudovom stave s 24 V)
Zníženie výkonu v dôsledku teploty: 45 A (celkový prúd pri 40 °C); 30 A (celkový prúd pri 65 °C)
Úbytok napätia: 0,03 V (pri 45 A)
Vypnutie pri podpätí: ≤ 9,2 V DC (aktívne); ≥ 10,2 V DC (neaktívne)
Obnoviť: Obnoviť
Dĺžka impulzu: ≥ 50 ms
Stavový výstup: Stavový výstup
Test vlhkosti: 96 h, 95 % relatívnej vlhkosti, 40 °C
Menovitý prúd IN: 45 A DC (celkový vstupný prúd)
Vypnutie pri prepätí: ≥ 30,5 V DC (aktívne); ≤ 29,5 V DC (neaktívne)
Hlavný obvod IN+: Hlavný obvod IN+
Hlavný obvod IN-: Hlavný obvod IN-
Maximálne rozšírenie systému: ≤ 20 (moduly CAPAROC je možné zapojiť sériovo)
Zelená LED dióda napájania (PWR): svieti (žiadna chyba kanála); svieti (napájacie napätie v nominálnom rozsahu); bliká (3-krát, ak je programovací zámok deaktivovaný)
Červená LED dióda napájania (PWR): svieti (napájacie napätie mimo menovitého rozsahu)
Žltá LED dióda napájania (PWR): bliká (3-krát, keď je aktivovaný programovací zámok)
Zelená signálna LED: svieti (žiadna chyba kanála); svieti (napájacie napätie v rámci menovitého rozsahu)
Žltý LED signál: svieti (pri I> 80 % na aspoň jednom kanáli)
Červená LED dióda: svieti (v prípade poruchy aspoň jedného kanála); svieti (napájacie napätie mimo menovitého rozsahu)
