Name: Phoenix Contact CBMC EG4 24DC/1-8A NO elektronický istič 1 ks
Brand: Phoenix Contact
SKU: 3562601
Availability: BackOrder

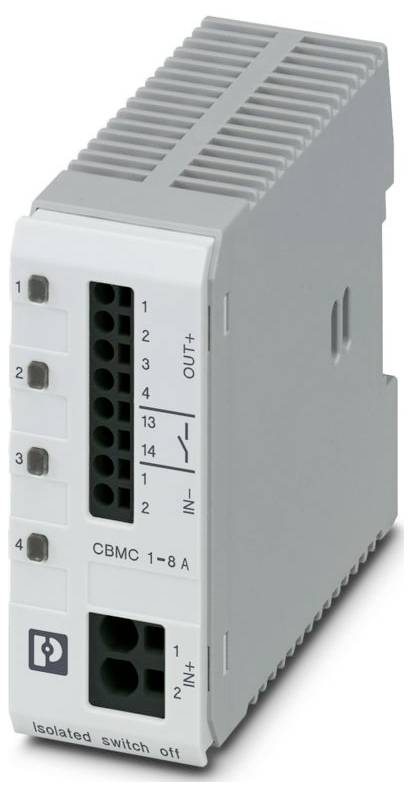

„CBMC 1-8A" izolovaný prepínací prístroj s označenými vstupno-výstupnými portami, zobrazujúci číselné indikátory stavu pripojenia, navrhnutý pre elektrické systémy.

Ilustračný obrázok

Kategória výrobku

elektronický istič

Prevedenie

Jednodielny modul montážnej lišty

Pripojenie

Push-in pripojenie pružinovou svorkou

Krytie

IP20

Dĺžka

98 mm

Datasheety: (PDF)

Doručenie: Ut 27. 10.

53 Ks

Počet

Celkom (204,99 € / kus)

204,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Produktová skupina: CBMC
Dizajn: Jednodielny modul montážnej lišty
Počet pólov: 1
Displej / Vzdialené upozornenie: Displej / Vzdialené upozornenie
Spínacia funkcia: Normálne otvorený kontakt
Typ pripojenia: Zásuvné pripojenie
Prierez pevného vodiča: 0,2 mm² ... 2,5 mm²
Prierez vodiča AWG: 24 ... 12
Šírka: 36 mm
výška 90 mm
Hĺbka: 98 mm (vrátane 7,5 mm montážnej lišty)
Farba: svetlosivá (RAL 7035)
Trieda horľavosti podľa UL 94: V-0
Podmienky prostredia: Podmienky prostredia
Ochranný druh IP20
Teplota okolia (prevádzka): -25 °C ... 60 °C
Teplota okolia (skladovanie/preprava): -40 °C ... 70 °C
Nadmorská výška: ≤ 3000 m do 52 °C (n.m.); ≤ 4000 m do 46 °C (n.m.)
Normy/predpisy: EN 50178
Poznámka: Vybavenie vysokonapäťových systémov elektronickými zariadeniami
Typ montáže: Montážna lišta: 35 mm
Izolačné vlastnosti: Izolačné vlastnosti
Stupeň znečistenia: 2
Označenie pripojenia: Telekomunikačná sieť
Prevádzkové napätie: 0 V DC ... 30 V DC
Prevádzkový prúd: 100 mA DC
Dĺžka odizolovania: 10 mm
Všeobecné: Všeobecné
Menovité napätie: max. 35 V DC (zaťažovací obvod)
Prierez flexibilného vodiča s dutinkou a plastovou objímkou: 0,25 mm² ... 1,5 mm²
Prierez flexibilného vodiča s koncovkou vodiča bez plastovej objímky: 0,25 mm² ... 2,5 mm²
Označenie: ISA S71.04.2013 G3 Skupina náročných noriem A
Materiál: PC;PA 6.6;PA 6.3T;POM
Zabezpečenie: elektronické
Strata výkonu: typicky 1,8 W (v kľudovom stave);< 7 W (pri nominálnej prevádzke)
Menovité napätie: 24 V DC
Trieda ochrany: III
Účinnosť:> 99 %
Schopnosť spätného napájania: max. 35 V DC
MTBF (IEC 61709, SN 29500): 5 000 000 h (pri 25 °C s 21 % zaťažením); 2 000 000 h (pri 40 °C s 34,25 % zaťažením); 321 056 h (pri 52 °C so 100 % zaťažením)
Skúška znečisťujúcich plynov: Skúška znečisťujúcich plynov
Počet kanálov: 4
Oneskorenie zapnutia: 0,1 s (na výstupný kanál)
Typ kontaktu: Relé, NO kontakt
Menovité impulzné napätie: 0,5 kV
Zaťažovací obvod: Zaťažovací obvod
Typ spúšťania: EC (elektronicky - galvanicky oddelené)
Požadovaná záloha: Vyžaduje sa iba vtedy, ak Imax napájania> Schopnosť skratového vypínania Integrovaný bezpečnostný prvok; 30 A (gG, napájané s lineárnym napájaním, Icn ≥ 200 A)
Pokojový prúd I0: typicky 75 mA
Zníženie výkonu v dôsledku teploty: 25 A DC (pri 60 °C); 28 A DC (pri 56 °C); 32 A DC (pri 52 °C)
Bezpečnostný prvok: 15 A DC (na výstupný kanál)
Čas vypnutia: ≤ 10 ms (v prípade skratu)> 2,0 x IN); 1 s (1,2 ... 2,0 x VNÚTORNÝ)
Vypnutie pri podpätí: ≤ 17,8 V DC (aktívne); ≥ 18,8 V DC (neaktívne)
Max. kapacitná záťaž: 45000 µF (v závislosti od nastavenia prúdu a dostupného skratového prúdu)
Test vlhkosti: 96 h, 95 % relatívnej vlhkosti, 40 °C
Menovitý prúd IN: 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 A DC (nastaviteľný pre každý výstupný kanál)
Skratová vypínacia schopnosť: 300 A
Menovitý prúd (prednastavený): 4 A
Tolerancia merania I: ± 15 %
Vypnutie pri prepätí: ≥ 30,5 V DC (aktívne); ≤ 29,5 V DC (neaktívne)
LED dióda kanála nesvieti: nesvieti (kanál vypnutý)
Žltá LED dióda kanála: svieti (kanál zapnutý, využitie kanála)> 80 %; bliká (programovací režim aktívny)
Zelená LED dióda kanála: svieti (kanál zapnutý)
Červená LED dióda kanála: svieti (kanál vypnutý, porucha relé, aktívne prepätie alebo podpätie); svieti dočasne (kanál vypnutý, fáza chladenia 5 s, vypnutie z dôvodu preťaženia alebo skratu); bliká (kanál vypnutý, pripravený na reštart, vypnutie z dôvodu preťaženia alebo skratu); blikne dvakrát (kanál vypnutý, prekročený limit celkového prúdu zariadenia 32 A)
Čas inicializácie modulu: 1,6 s
Čakacia doba po vypnutí kanála: 5 s (v prípade preťaženia / skratu)
Hlavný obvod IN+: Hlavný obvod IN+
Hlavný obvod IN-: Hlavný obvod IN-
Hlavný obvod VÝSTUP: Hlavný obvod VÝSTUP
Telekomunikačná sieť: Telekomunikačná sieť

Kategória výrobku: elektronický istič

Prevedenie: Jednodielny modul montážnej lišty

Pripojenie: Push-in pripojenie pružinovou svorkou

: IP20

Dĺžka: 98 mm

Šírka: 36 mm

V: 90 mm

Vhodný pre / na: 35 mm montážna lišta

Obsah: 1 ks

Typ: CBMC EG4 24DC/1-8A NO

Rozmer.: (d x š x v) 98 x 36 x 90 mm

Hĺbka: 98 mm

Prevádzkové napätie: 30 V

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3562601 Phoenix Contact CBMC EG4 24DC/1-8A NO elektronický istič 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3562601 Phoenix Contact CBMC EG4 24DC/1-8A NO elektronický istič 1 ks

Popis

Elektronický istič EG (elektronicky galvanicky oddelený), 1-pólový, vypínacia charakteristika: elektronická, spôsob montáže: DIN lišta: 35 mm, menovitý prúd: 32 A
