Phoenix Contact FA MCR-EX-D-TUI-UI-2REL-UP digitálny ukazovateľ, Digitálny ukazovateľ, 2907216

Digitálny meraný prístroj s displejom a káblovými pripojeniami, používaný na meranie elektrických parametrov v priemyselných aplikáciách.

Ilustračný obrázok

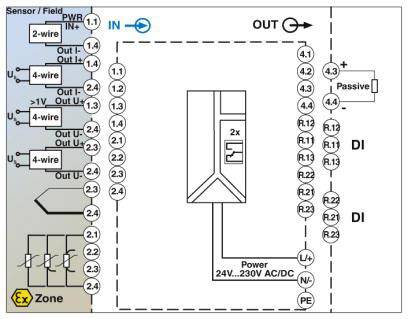

Schéma elektronického modulu. Vľavo: Senzorové konektory s 2- alebo 4-vodičovou konfiguráciou. Vpravo: Pripojovacie lišty (DI) a napájanie.

Diagram znázorňuje elektrický spínací symbol s označeniami 'IN' a 'OUT'. Vľavo hore: indikátor prúdenia; vpravo: U, I. Vľavo hore: zvýraznené modrou farbou.

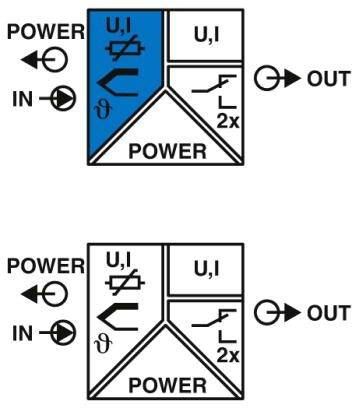

Diagram so šípkami toku prúdu: Vstupné na ľavej strane (IN), výstupné na pravej strane (OUT). Hore: Vstup je označený modrou farbou. Symboly U, I. Dole: Čiernobiely, menej detailov.

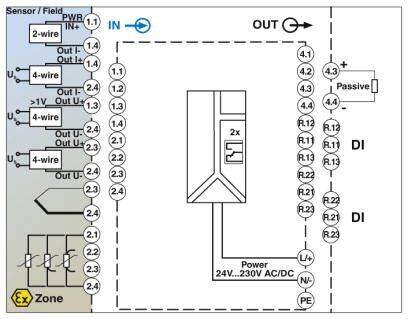

Diagram senzorového systému zobrazuje vstupy, výstupy a napájanie. Označuje prepojenia a zóny pre technickú implementáciu.

1/5

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Ut 27. 10.

Počet

Celkom (548,78 € / kus)

548,78 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Okolitá teplota (prevádzka): -20 ° C ... 60 °C
Maximálna výška stávky:<2000 m (nad morom)
Opis vstupu: Univerzálny vstup
Prúd vstupného signálu: 0 mA ... 20 mA + 10%
Výstupný prúd signálu: 0 mA ... 20 mA
Dĺžka odizolovania: 10 mm
Materiál krytu: PC-GF10
Spotreba energie: ≤ 6,9 W

Kategória výrobku: digitálny ukazovateľ

Meracie funkcie: napätie
teplota
prúd

Rozsah merania (min.): 0 mA

Typ: FA MCR-EX-D-TUI-UI-2REL-UP

Rozsah merania (max.): 20 mA

: IP65 (vpredu)

Rozmer.: (d x š x v) 175 x 96 x 48 mm

Prevádzkové napätie max.: 230 V DC/AC

Min. prevádzkové napätie: 24 V DC/AC

Šírka: 96 mm

V: 48 mm

Dĺžka: 175 mm

Rozhranie: analógové napätie
analógový prúd

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2225702 Phoenix Contact FA MCR-EX-D-TUI-UI-2REL-UP digitálny ukazovateľ, Digitálny ukazovateľ, 2907216

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2225702 Phoenix Contact FA MCR-EX-D-TUI-UI-2REL-UP digitálny ukazovateľ, Digitálny ukazovateľ, 2907216

Popis

Multifunkčný indikátor procesu Ex-i v kryte ovládacieho panela na monitorovanie a zobrazovanie analógových nameraných hodnôt. Univerzálne vstupy umožňujú pripojenie prúdu, napätia, RTD a TC. Dva výstupy prepínania relé a jeden analógový výstup.
