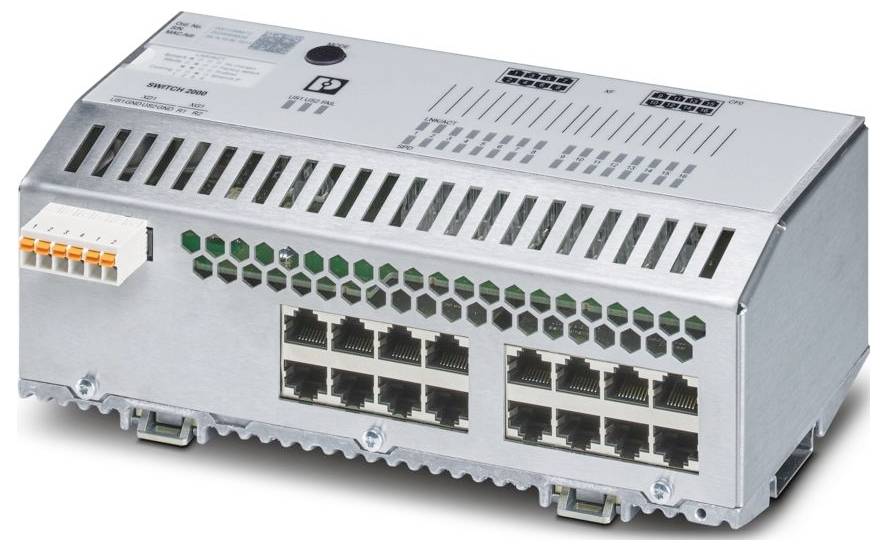

Ilustračný obrázok
Phoenix Contact FL SWITCH 2416 priemyselný ethernetový switch 10 / 100 MBit/s
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (1 205,00 € / kus)
1 205,00 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Technické parametre
- Produktová rada: Managed Switch 2000
- Typ konštrukcie: Bloková konštrukcia
- Typ pripojenia: Pružinové pripojenie Push-in
- Prierez flexibilného vodiča: 0,2 mm² ... 2,5 mm²
- Prierez pevného vodiča: 0,2 mm² ... 1,5 mm²
- Prierez vodiča AWG: 24 ... 16
- Šírka: 214 mm
- výška 113 mm
- Hĺbka: 67 mm
- Materiál puzdra: Nerezová oceľ 1.4301
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -40 °C ... 70 °C
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Normy/predpisy: EN 61000-6-4
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Stupeň znečistenia: 2
- Prípustná vlhkosť (prevádzka): 10% ... 95 % (bez kondenzácie)
- Náraz (prevádzka): 30 g (EN 60068-2-27)
- Vibrácie (prevádzka): podľa IEC 60068-2-6: 5g, 150 Hz
- Dĺžka odizolovania: 10 mm
- Všeobecné: Podpora je k dispozícii telefonicky a na mieste (platia poplatky).
- Prenosová rýchlosť: 10/100 Mbps
- Označenie: ISA S71.04.2013 G3 Skupina náročných noriem A
- UL, USA / Kanada: UL, USA / Kanada
- Maximálna strata výkonu pri nominálnych podmienkach: 7,52 W (US = Max, Tamb = Max)
- Trieda ochrany: III (VDE 0106)
- Tlak vzduchu (prevádzkový): 79 kPa ... 108 kPa do 2000 m nad morom (bez zníženia výkonu)
- Prenosová dĺžka: 100 m (na segment)
- Rozsah napájacieho napätia: 19,2 V DC ... 32 V DC
- Prípustná vlhkosť (skladovanie/preprava): 10 % ... 95 % (bez kondenzácie)
- Poznámka k použitiu: Len na priemyselné použitie
- Zvyškové zvlnenie: 3,6 VSS (v rámci povoleného rozsahu napätia)
- Funkcia: Funkcia
- Elektromagnetická kompatibilita: Súlad so smernicou EMC 2014/30/EÚ
- Interferenčné žiarenie: Interferenčné žiarenie
- Skúška znečisťujúcich plynov: Skúška znečisťujúcich plynov
- Odolnosť: EN 61000-6-2
- Indikátor stavu: LED diódy: US1, US2 (napájanie), Porucha (alarmový kontakt), 2 LED diódy na ethernetový port (spojenie/aktivita a rýchlosť)
- Fyzika prenosu: Meď
- MTTF: 238,46 roka (štandard SN 29500, teplota 25 °C, pracovný cyklus 21 %); 137,07 roka (štandard SN 29500, teplota 40 °C, pracovný cyklus 34,25 %); 21,04 roka (štandard SN 29500, teplota 70 °C, pracovný cyklus 100 %)
- Dodávka: Dodávka
- Tlak vzduchu (skladovanie/preprava): 79 kPa ... 108 kPa do 2000 m nad morom (bez zníženia výkonu)
- Bez látok, ktoré zhoršujú zmáčavosť farby: Áno
- Typická spotreba prúdu: 280 mA (pri US = 24 V DC a okolitej teplote 25 °C)
- Maximálny odber prúdu: 390 mA (US = Min, Tamb = Max)
- Poznámka k typu pripojenia: Ako pripojovacie káble používajte iba medené káble s povoleným teplotným rozsahom (-40 °C ...). 75 °C)
- Počet kanálov: 16 (porty RJ45)
- Prenosové médium: meď
- Údaje o stavbe lodí: Údaje o stavbe lodí
- Teplota: B
- Vlhkosť: B
- Vibrácie: A
- EMC: B
- Krytie: Požadovaná ochrana podľa predpisov musí byť zabezpečená pri inštalácii na palube.
- Lokálna diagnostika: napájacie napätie US1/2, LED US1, US2 (zelená); rôzne LED FAIL (červená); stav prepojenia LNK/ACT (zelená); rýchlosť prenosu dát SPD (zelená)
- Špeciálne vlastnosti: Rozšírený teplotný rozsah; Vývojový proces certifikovaný podľa IEC 62443-4-1; Produkt certifikovaný podľa IEC 62443-4-2
- Základná funkčnosť: Prepínač s funkciou ukladania a preposielania, kompatibilný so štandardmi IEEE 802.3.
- Funkcie prepínačov: Funkcie prepínačov
- Diagnostické funkcie: história RMON; LLDP (Link Layer Discovery Protocol); SNMP Trapy; zrkadlenie portov N:1; ACD (Address Conflict Detection); SysLog; dohľad CRC
- Funkcie filtrovania: Kvalita služby (8 prioritných tried); Trieda služby; DiffServ/DSCP; Prioritizácia portov; VLAN (až 32 VLAN); IGMP Snooping/Querier (v1/v2); Automatické dopytovanie portov; Rozšírené filtrovanie multicastu
- Konfigurácia IP: DHCP klient; DHCP možnosť 82 (Relay Agent); DHCP server (založený na fonde, založený na porte); BootP; DCP (Discovery and Configuration Protocol)
- Tabuľka MAC adries: 8k
- Správa: Webová správa (HTTP/HTTPS); Správa používateľov na základe rolí (LDAP, RADIUS); SNMPv1/v2/v3; Rozhranie príkazového riadka (Telnet, SSH)
- Redundancia: MRP (Media Redundancy Protocol); RSTP (Rapid Spanning Tree Protocol); FRD (Fast Ring Detection); Podpora veľkých stromov; LACP (Link Aggregation Control Protocol); Redundancia systému PROFINET S2
- Doplnkové funkcie: prenos MMS a GOOSE (IEC 61850-8-1); prenos Modbus/TCP
- Synchronizácia času: SNTP (Simple Network Time Protocol)
- Bezpečnostné prvky: Bezpečnostné prvky
- Funkčnosť: Funkčnosť
- Ethernet (RJ45): Ethernet (RJ45)
- Signálne LED diódy: Príjem dát, stav pripojenia
- Pripojenie napájania: cez COMBICON, max. prierez vodiča 2,5 mm²
- Testovacie nastavenie: Napájanie 24 V / funkčné uzemnenie 500 V DC 1 min; Rozhranie Ethernet / všetky ostatné potenciály 2,25 kV DC 1 min
- Stavové a diagnostické indikátory: LED diódy: US1, US2 (napájanie), Fail (alarmový kontakt), 2 LED diódy na ethernetový port (Link/Activity a Speed)
- Oneskorenie signálu: ≥ 6,5 µs (režim ukladania a preposielania, 10/100 MBit/s, v závislosti od veľkosti rámca)
- Napájacie napätie (DC): 24 V DC (redundantné)
- EMC zhoda: EN 61000-6-2 EN 61000-4-2 (ESD) Kritérium B; EN 61000-6-2 EN 61000-4-3 (Elektromagnetické polia) Kritérium A; EN 61000-6-2 EN 61000-4-4 (EFT/burst) Kritérium A; EN 61000-6-2 EN 61000-4-5 (prepätie) Kritérium A; EN 61000-6-2 EN 61000-4-6 (Prevádzaná imunita) Kritérium A; EN 61000-6-2 EN 61000-6-4 (Emisie) Trieda A; EN 61000-6-2 EN 61000-6-4 (Prevádzané emisie) Trieda A
- Materiál základnej dosky: tlakovo liaty hliník, odolný voči korózii
- Napätie ovládania signalizačného kontaktu: typicky 24 V DC
- Trieda zhody PROFINET: Trieda zhody B
- Funkcia zariadenia PROFINET: Zariadenie PROFINET; Rýchle spustenie
- Zabezpečenie portov: na základe MAC adresy, RADIUS (IEEE 802.1X), obídenie overovania MAC adresy
- Kategória výrobku
priemyselný ethernetový switch
- Prenosová rýchlosť cez LAN
100 MBit/s
- Prenosová rýchlosť
10 / 100 MBit/s
- Základné funkcie
managed Switch
- Ethernetové porty
16
- 0/100 MBit / s porty
16 x
- Šírka
214 mm
- V
113 mm
- Hĺbka
67 mm
- Typ
FL SWITCH 2416
- Rozhranie
RJ45
IP20
- Prevádzkové napätie
24 V/DC
- Max. okolitá teplota
70 °C
- Min. okolitá teplota
-40 °C
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3561920 Phoenix Contact FL SWITCH 2416 priemyselný ethernetový switch 10 / 100 MBit/s
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3561920 Phoenix Contact FL SWITCH 2416 priemyselný ethernetový switch 10 / 100 MBit/s
Popis
Spravovaný prepínač radu 2000, 16 portov RJ45 10/100 Mbps, trieda zhody PROFINET B, rozšírený teplotný rozsah, certifikovaný vývojový proces podľa IEC 62443-4-1, kompatibilný s IEC 62443-4-2
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
