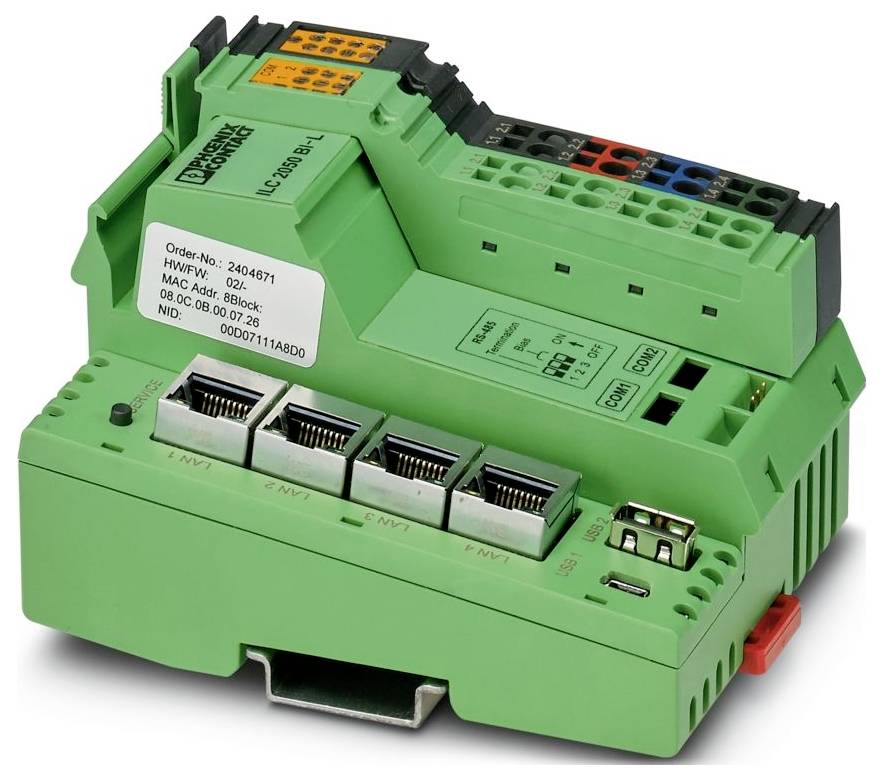

Phoenix Contact ILC 2050 BI-L 2404671 Ovládanie 24 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (1 459,35 € / kus)
1 459,35 €
bez DPH.
Doprava zadarmo
Technické parametre
- Produktová rada: Inline ovládače
- Typ pripojenia: slot pre microSD kartu
- Prierez flexibilného vodiča: 0,08 mm² ... 1,5 mm²
- Prierez pevného vodiča: 0,08 mm² ... 1,5 mm²
- Prierez vodiča AWG: 28 ... 16
- Šírka: 80 mm
- výška 119,8 mm
- Hĺbka: 71,5 mm
- Farba: zelená (RAL 6021)
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -25 °C ... 55 °C (pozor na zníženie výkonu)
- Teplota okolia (skladovanie/preprava): -25 °C ... 85 °C
- Typ montáže: montáž na DIN lištu
- Prípustná vlhkosť (prevádzka): 0% ... 75 % (podľa DIN EN 61131-2)
- Dĺžka odizolovania: 8 mm
- Montážna poloha: horizontálna; Alternatívne montážne polohy sú možné, ale môžu viesť k zníženiu tepelného výkonu.
- Prenosová rýchlosť: 10/100 Mbps
- Počet rozhraní: 1 (horná strana)
- Tlak vzduchu (prevádzkový): 70 kPa ... 106 kPa (do 3000 m nad morom)
- Miesto použitia: Použitie v interiéri
- Ethernet: Ethernet
- Systém zbernice: microSD
- Rozsah napájacieho napätia: 19,2 V DC ... 30 V DC
- Prípustná vlhkosť (skladovanie/preprava): 0 % ... 75 % (podľa DIN EN 61131-2)
- Poznámka k použitiu: Len na priemyselné použitie
- Podporované protokoly: BACnet/IP; BACnet MS/TP (iba na COM1 a COM2); Modbus/TCP; Modbus/RTU; KNX IP; DALI; DALI-2; LON IP; EnOcean; SMI; MP-Bus; SNMP; M-Bus; MQTT; OPC UA; Simple OpenADR; LDAP; SMS; CSV; oBIX; rozhranie Milestone Video Framework; LonMark TP/FT
- Dodávka: Dodávka
- Tlak vzduchu (skladovanie/preprava): 70 hPa ... 106 kPa (do 3000 m nad morom)
- Typická spotreba prúdu: ≤ 170 mA (pri menovitom napätí bez účastníkov lokálnej zbernice)
- Maximálny odber prúdu: ≤ 1,5 A
- Počet kanálov: 2
- Funkčnosť: Funkčnosť
- USB: USB
- Napájacie napätie: 24 V DC -15 % / +20 % (podľa EN 61131-2)
- Hodiny reálneho času: Áno
- Systémové požiadavky: Systémové požiadavky
- Podporované programovacie jazyky: Niagara Framework®
- Priamy konektor: Priamy konektor
- Miesto inštalácie: Rozvádzacia skrinka
- Teplotná trieda GRP: T4
- Systém runtime IEC 61131: Systém runtime IEC 61131
- Úložisko dát: 2 GB (eMMC)
- Retentívne úložisko dát: 2 GB (eMMC)
- RAM: 1024 MB DDR3 SDRAM
- Inžiniersky nástroj: Emalytics
- Napájacie napätie (jednosmerné): 24 V jednosmerné
- Potenciál: Potenciál
- microSD: microSD
- Odolnosť voči plynom, ktoré zhoršujú funkčnosť podľa DIN 40046-36/DIN 40046-37: Oxid siričitý (SO2) 10 ± 0,3 ppm (trvanie skúšky 10 dní), sírovodík (H2S) 1 ± 0,3 ppm (trvanie skúšky 4 dni), vždy pri 25 °C a 75 % relatívnej vlhkosti
- Kategória výrobku
Ovládanie
- Rozhranie
USB-A
RJ45
microSD
- Prevádzkové napätie
24 V/DC
- V
119.8 mm
- Dĺžka
71.5 mm
- Šírka
80 mm
IP20
- Rozmer.
(d x š x v) 71.5 x 80 x 119.8 mm
- Pripojenie
pružinová svorkovnice na DIN lištu
- Číslo výrobcu
2404671
- Typ
ILC 2050 BI-L
- Spôsob montáže
montážne lišty
- Hĺbka
70.030346 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3579137 Phoenix Contact ILC 2050 BI-L 2404671 Ovládanie 24 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3579137 Phoenix Contact ILC 2050 BI-L 2404671 Ovládanie 24 V/DC
Popis
Modulárny inline ovládač pre automatizačné aplikácie v oblasti stavebnej techniky, infraštruktúry a energetickej techniky. Má dve logicky oddelené rozhrania IP adries, každé s dvoma integrovanými portami Fast Ethernet. Konfigurovateľné priradenie ethernetových portov pre použitie Spanning Tree Protocol, reťazenie daisy-chaining a redundantné kruhové štruktúry pre optimálnu dostupnosť. Disponuje 4 LAN, 2 USB a 2 RS-485 rozhraniami. Umožňuje priame pripojenie sietí LonMark TP/FT-10. Pripojenia dátových bodov je možné rozšíriť až o 63 inline I/O modulov.
