Phoenix Contact PACT RCP-4000A-1A-D95-5M modul prúdového transformátora Primárny prúd 4000 A Sekundárny prúd 1 A Ø priec
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (525,00 € / kus)
525,00 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Hlavné benefity
Menič prúdu
- Vstupný prúd 4000 A
- Druhotný výstupný prúd 1 A
- Ø priechodky vodiče 95 mm
Technické parametre
- Spôsob pripojenia: skrutkové pripojenie
- Okolitá teplota (prevádzka): -30 ° C - +80 ° C (meracia cievka), -20 ° C - +70 ° C (vysielač)
- Cievka na meranie triedy ochrany: IP67
- Vysielač triedy ochrany: IP20
- Materiál krytu: PC
- Materiál cievky: Elastollan
- Prierez vodiča: 0,2 mm² - 2,5 mm²
- Prierez drôtu AWG: 24 - 14
- Dĺžka odizolovania: 7 mm
- Závit skrutky: M3
- Menovité izolačné napätie: 1000 V / AC (rms CAT III), 600 V AC (rms CAT IV)
- Menovité napájacie napätie: 24 V / DC
- Maximálna spotreba prúdu: 190 mA
- Spotreba prúdu: 4 W
- Rozsah merania frekvencie: 40 Hz - 20 000 Hz
- Vstupný signál: 100 mV
- Vstupná impedancia: 27 kΩ (najmenší merací rozsah)
- Výstupný signál: 100 mV
- Výstupný prúd signálu: 0 A AC - 1 A
- Zaťaženie: 0 Ω - 1,5 Ω
- Dĺžka odmernej cievky: 300 mm
- Priemer odmernej cievky: 8,3 mm
- Dĺžka signálneho riadku: 5000 mm
- Označenie pripojenia: na strane vysielača
- Uťahovací moment: 0,5 Nm - 0,6 Nm
- Kategória výrobku
modul prúdového transformátora
- Primárny prúd
4000 A
- Sekundárny prúd
1 A
1.5 VA
- Ø priechodky vodiče
95 mm
- Typ
PACT RCP-4000A-1A-D95-5M
- Rozmer.
(d x š x v) 70.4 x 22.5 x 85 mm
- Druhotný výstupný prúd
1 A
- Vstupný prúd
4000 A
- Kategória merania
CAT III 1000 V
- Šírka
22.5 mm
- V
85 mm
- Dĺžka
70.4 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2225790 Phoenix Contact PACT RCP-4000A-1A-D95-5M modul prúdového transformátora Primárny prúd 4000 A Sekundárny prúd 1 A Ø priec
Datasheet 2225790 Phoenix Contact PACT RCP-4000A-1A-D95-5M modul prúdového transformátora Primárny prúd 4000 A Sekundárny prúd 1 A Ø priec
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2225790 Phoenix Contact PACT RCP-4000A-1A-D95-5M modul prúdového transformátora Primárny prúd 4000 A Sekundárny prúd 1 A Ø priec
Popis

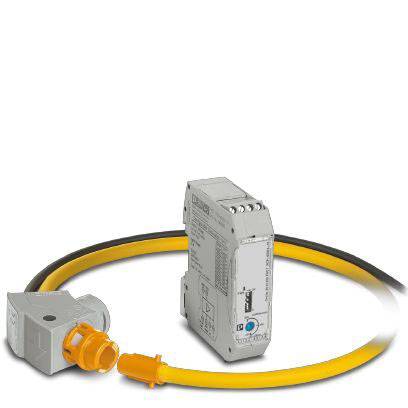

Sada pozostávajúca z 1 A vysielača a Rogowského cievky so signálnym vedením. Dĺžka Rogowského cievky: 300 mm, priemer: 95 mm. Dĺžka signálnej čiary: 5 m. Cievka Rogowski meria striedavý prúd z prípojníc a elektrických vedení.
