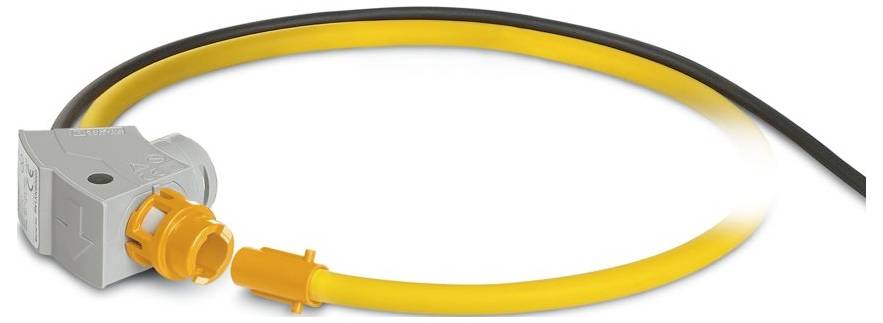

Ilustračný obrázok
Phoenix Contact PACT RCP-D95 Rogowského cievka Primárny prúd 4000 A Ø priechodky vodiče:95 mm 1 ks
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Celkom (199,99 € / kus)
199,99 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Hlavné benefity
Cievka
- Vstupný prúd 4000 A
- Ø priechodky vodiče 95 mm
Technické parametre
- Produktová skupina: Rogowského cievka
- Materiál puzdra: PC
- Podmienky prostredia: Podmienky prostredia
- Teplota okolia (skladovanie/preprava): -40 °C ... 80 °C (meracia cievka)
- Nadmorská výška:< 2000 m
- Normy/predpisy: IEC 61010-2-030; IEC 61869-10
- Poznámka: Meracia cievka
- Izolačné vlastnosti: Izolačné vlastnosti
- Stupeň znečistenia: 2
- Prípustná vlhkosť (prevádzka): 5% ... 95 % (bez kondenzácie)
- Všeobecné: Všeobecné
- Dĺžka: 3 m
- Certifikácia: UL 61010 Recognized
- UL, USA / Kanada: UL, USA / Kanada
- Priemer: 95 mm
- Frekvencia: Frekvencia
- Certifikát: V súlade s CMIM
- Signál: Signál
- Označenie: Meracia cievka
- Izolácia: dvojitá izolácia
- Menovité izolačné napätie: 1000 V AC (rms CAT III); 600 V AC (rms CAT IV)
- Skúšobné napätie: 10,45 kV DC (60 s)
- Konštrukcia vodiča signálneho vedenia: 2x 0,22 mm (signál (pocínovaný)); 1x 0,22 mm (tienený (pocínovaný))
- Obsah sady: 2904921 PACT RCP-4000A-1A-D95
- Meracia cievka: Meracia cievka
- Trieda presnosti: 0,2 (IEC 61869-10: A1)
- Typ meniča: Rogowského cievka
- Rozsah merania frekvencie: 40 Hz ... 20000 Hz
- Prúdový transformátor: Prúdový transformátor
- Výstupný signál (pri 50 Hz): 100 mV (bez záťaže, pri 1000 A)
- Výstupné napätie (v otvorenom obvode): VOUT = M * dI/dt
- Výstupné napätie (sínusoidálne, otvorený obvod): 100 mV (VOUT = 2 * π * M * f * I (M = 0,318 μH | Príklad: pri 50 Hz | I = 1000 A))
- Meracia cievka v nainštalovanom stave: Meracia cievka v nainštalovanom stave
- Signálne vedenie: Signálne vedenie
- Materiál cievky: Elastollan
- Stupeň krytia meracej cievky: IP54 (nie je certifikované UL)
- Teplota okolia (prevádzka) (meracia cievka): -30 °C ... 80 °C (meracia cievka)
- CMIM: CMIM
- Kategória výrobku
Rogowského cievka
- Primárny prúd
4000 A
- Ø priechodky vodiče
95 mm
- Typ
PACT RCP-D95
- Vstupný prúd
4000 A
- Kategória merania
CAT IV 600 V
- V
300 mm
- Dĺžka
300 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3579774 Phoenix Contact PACT RCP-D95 Rogowského cievka Primárny prúd 4000 A Ø priechodky vodiče:95 mm 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3579774 Phoenix Contact PACT RCP-D95 Rogowského cievka Primárny prúd 4000 A Ø priechodky vodiče:95 mm 1 ks
Popis
Rogowského cievka s dĺžkou 300 mm. Priemer meracej cievky je po nainštalovaní 95 mm. Rogowského cievka sa používa na meranie striedavého prúdu na prípojniciach a vysokonapäťových vedeniach.
