Name: Phoenix Contact PSI-REP-DNET CAN repeater / opakovač CAN dátová zbernica , výstupy Počet výstupov: 1 x, 30 V/DC
Brand: Phoenix Contact
SKU: 2209685
Availability: BackOrder

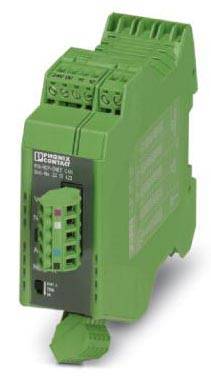

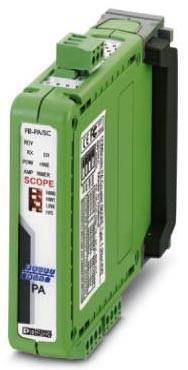

Elektrické relé modul v zelenej farbe s viacerými pripojovacími svorkami, vhodný pre priemyselné riadiace a automatizačné systémy.

'Schéma zapojenia s manažmentom zbernice a portami A a B. Znázorňuje prepojenia 24 V a 0 V vedení, CAN High/Low, SHD a uzemnenia.'

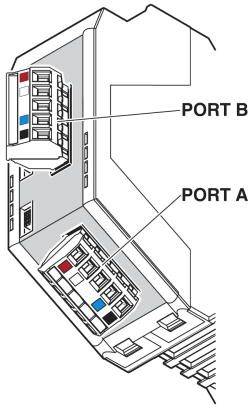

Schéma elektrického zapojenia s označenými portami 'Port A' a 'Port B'. Port A obsahuje farebne rozlíšené svorky.

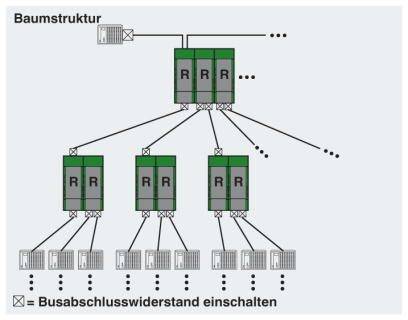

Diagram znázorňuje stromovú štruktúru rackov s upozornením 'Zapnúť zakončovací odpor zbernice' na určitých prepojeniach.

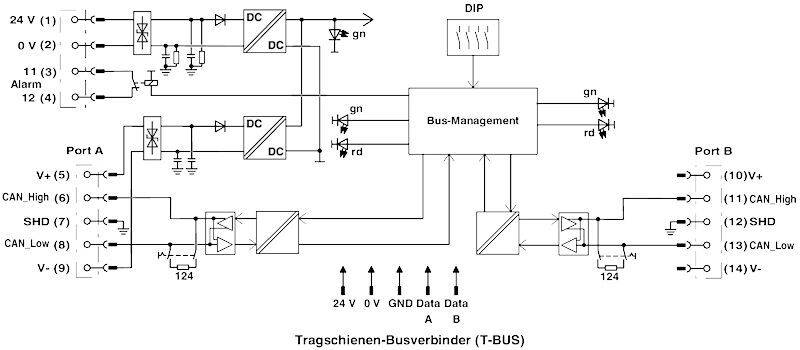

Diagram nosných zbernicových prepojení (T-BUS) zobrazuje prepojenie portov A a B so správou zbernice, DC/DC meničmi a CAN zbernicou.

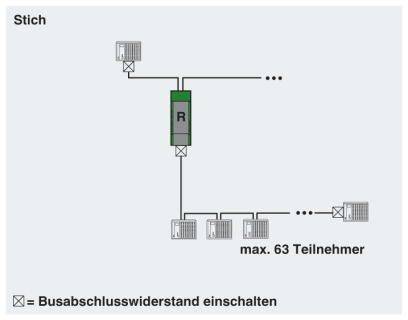

Diagram siete s centrálnym zariadením 'R', prepojený s viacerými účastníkmi. Poznámka: 'Aktivovať ukončovací odpor zbernice'.

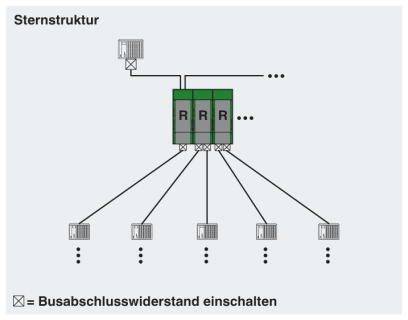

Diagram hviezdicovej štruktúry s viacerými vzájomne prepojenými zariadeniami. Poznámka k aktivácii zakončovacieho odporu zbernice.

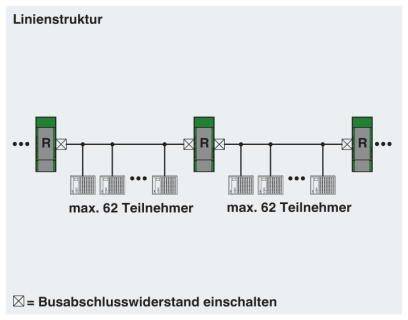

Diagram zobrazuje líniovú štruktúru s dvoma oddelenými segmentmi. Každý úsek má maximálne 62 účastníkov. Poznámka: 'Zapnúť ukončovací odpor pre autobus'.

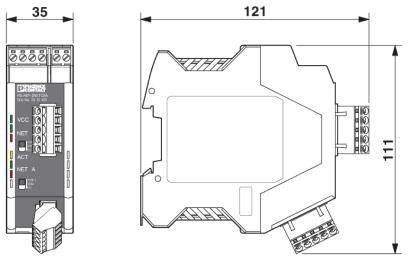

Technický výkres zariadenia s rozmermi 35x121x111 mm.

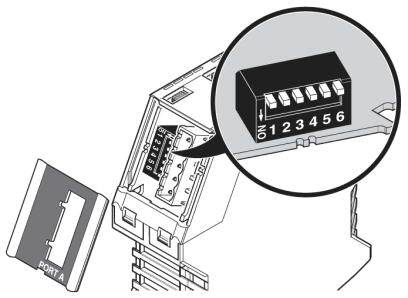

Zariadenie s otvoreným krytom; zväčšený pohľad na šesťpólový pripojovací blok s číslovaním od 1 do 6.

1/10

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: St 28. 10.

Počet

Celkom (409,00 € / kus)

409,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Teplota okolia (skladovanie / preprava): -40 ° C ... 85 °C
Hĺbka: 121 mm
Prípustná vlhkosť (prevádzka): 30% ... 95% (bez kondenzácie)
Nadmorská výška: ≤ 5 000 m (obmedzenie, pozri vyhlásenie výrobcu o prevádzke v nadmorskej výške)
Ochranný druh IP20
Čistá hmotnosť: 233,47 g
Materiál krytu: PA 6,6-FR
Farba zelená
Prierez vodiča, ohybný max.: 2,5 mm²
Prierez vodiča, ohybný, min.: 0,2 mm²
Prierez vodiča AWG max.: 14
Prierez vodiča AWG min.: 24
Počet portov: 2 (CAN_High / CAN_Low)
Typ pripojenia: zasunutá skrutková svorka COMBICON
Dĺžka prenosu: ≤ 5 000 m (v závislosti od rýchlosti prenosu dát a použitého protokolu)
Max. Prierez tuhého vodiča: 2,5 mm²
Prierez pevného vodiča: 0,2 mm²

Kategória výrobku: repeater / opakovač

Rozhranie: CAN dátová zbernica

Typ: PSI-REP-DNET CAN

Prevádzkové napätie: 30 V/DC

Max. prevádzková teplota: 60 °C

Min. prevádzková teplota: -20 °C

Prevádzková teplota: -20 do 60 °C

Počet výstupov: 1 x

Rozmer.: (š x v) 35 mm x 111 mm

Max. odber prúdu: 80 mA

V: 111 mm

Šírka: 35 mm

Číslo výrobcu: 2313423

Výstupy: Reléový výstup

Rozhranie: Rozhranie CAN podľa ISO / IS 11898 pre DeviceNet, CAN, CANopen

Príkon prúdu: 55 mA

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2209685 Phoenix Contact PSI-REP-DNET CAN repeater / opakovač CAN dátová zbernica , výstupy Počet výstupov: 1 x, 30 V/DC

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209685 Phoenix Contact PSI-REP-DNET CAN repeater / opakovač CAN dátová zbernica , výstupy Počet výstupov: 1 x, 30 V/DC

Popis

Automatická detekcia dátového toku alebo pevné nastavenie dátového toku pomocou prepínačov DIP. Dátové rýchlosti až 1 Mbit / s.

Tento text bol preložený strojovo.

Popis

Automatická detekcia dátového toku alebo pevné nastavenie dátového toku pomocou prepínačov DIP. Dátové rýchlosti až 1 Mbit / s.
