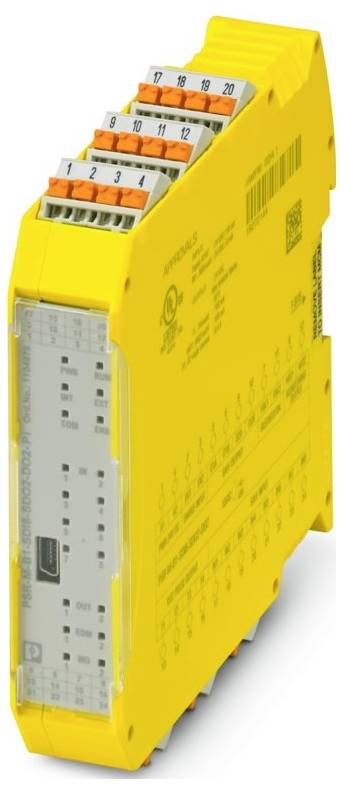

Phoenix Contact PSR-M-B1-SDI8-SDO2-DO2-PI 1104972 Bezpečnostný modul 24 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (329,27 € / kus)
329,27 €
bez DPH.
Doprava zadarmo
Technické parametre
- Anschlussart: Push-in-Anschluss
- Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 24 ... 14
- Breite: 22,61 mm
- výška 107,74 mm
- Tiefe: 113,6 mm
- Material Gehäuse: Polyamid PA unverstärkt
- Umgebungsbedingungen: Umgebungsbedingungen
- Ochranný druh IP20
- Umgebungstemperatur (Betrieb): -10 °C ... 55 °C (Derating beachten)
- Umgebungstemperatur (Lagerung/Transport): -20 °C ... 85 °C
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: II
- Verschmutzungsgrad: 2
- Vibration (Betrieb): 10 Hz ... 150 Hz, 2g
- Abisolierlänge: 10 mm
- Einbaulage: vertikal oder horizontal
- Maximale Verlustleistung bei Nennbedingung: 6,24 W (bei max. zulässiger Belastung)
- Schutzklasse: III
- CE: CE
- Anschlusstechnik: Anschlusstechnik
- Hinweis zur Anwendung: Nur für den industriellen Einsatz
- Leitungslänge: max. 100 m (je Ausgang)
- Stromaufnahme: typ. 0,7 mA (typ. bei US);max. 1 mA (bei Ansteuerspannung 28,8 V DC)
- Nennausgangsspannung: 24 V DC (Versorgung über A1)
- Leiteranschluss: Leiteranschluss
- Schaltfrequenz: max. 1/4 x tZyklus [Hz]
- Montagehinweis: Derating beachten
- Einsatzhöhe: ≤ 2000 m (über NN)
- Max. zul. Luftfeuchtigkeit (Betrieb): 95 % (keine Betauung)
- Schock: 10g für Δt = 16 ms (Dauerschock, 1000 Schocks je Raumrichtung)
- Spannung: 24 V DC (über A1)
- Schutzbeschaltung: Varistor
- Statusanzeige: 1 x LED (grün), 1 x LED (orange), 1 x LED (blau);2 x LED (grün, rot);12 x LED (gelb)
- Ausgangsspannungsbereich: 18,2 V DC ... 27,8 V DC (US - 1 V)
- Benennung: A1/A2
- Anwendung: Not-Halt;Lichtgitter;Schutztür;Sicheres Abschalten
- Versorgung: Versorgung
- Farbe (Gehäuse): gelb (RAL 1018)
- Einschaltstrom: max. 750 mA (Δt 1 s)
- Beschreibung des Ausgangs: PNP, IEC 61131-2 Typ 0,5
- Einschaltstrom maximal: 1,1 A (Δt = 3 s bei Us)
- Betriebsspannungsanzeige: 1 x LED (grün)
- Grenzdauerstrom: 100 mA (je Kanal);400 mA (Summenstrom aller Ausgänge)
- Leckstrom: max. 100 µA
- Bemessungssteuerstromkreisspeisespannung US: 24 V DC -20 % / +20 % (extern absichern, typisch 4 A)
- Bemessungssteuerspeisestrom IS: typ. 55 mA (Ausgänge inaktiv);typ. 70 mA (Ausgänge aktiv, ohne Last)
- Sicherheitstechnische Daten: Sicherheitstechnische Daten
- Zeiten: Zeiten
- Nennbetriebsart: 100 % ED
- Bemessungsstoßspannung / Isolierung: Basisisolierung 4 kV zwischen allen Strompfaden und Gehäuse
- Filterzeit: 100 ms ±2 ms (Testpulsbreite);> 1 s (Testpulsrate)
- Anzahl der Ausgänge: 4
- Sicherheitstechnische Daten: EN ISO 13849: Sicherheitstechnische Daten: EN ISO 13849
- Performance Level (PL): e (2-kanalige Beschaltung);d (1-kanalige Beschaltung)
- Safety Integrity Level (SIL): 3 (2-kanalige Beschaltung);2 (1-kanalige Beschaltung)
- Sicherheitstechnische Daten: EN IEC 62061: Sicherheitstechnische Daten: EN IEC 62061
- Schutzart Einbauort minimal: IP54
- Max. zul. Luftfeuchtigkeit (Lagerung/Transport): 95 % (keine Betauung)
- Beschreibung des Eingangs: nicht sicherheitsgerichtet (konfigurierbar);IEC 61131-2 Typ 3
- Anzahl der Eingänge: 2
- Fehleranzeige: 2 x LED (rot)
- Eingangsspannungsbereich "0"-Signal: 0 V DC ... 5 V DC
- Eingangsspannungsbereich "1"-Signal: 8 V DC ... 28,8 V DC
- Max. kapazitive Last: max. 470 nF
- steckbar: ja
- Ansteuerung: 1- und 2-kanalig
- Leistungsaufnahme an US: typ. 1,32 W (Ausgänge inaktiv)
- Stopp-Kategorie: 0
- Wiederanlaufzeit: min. 5 s (Boot-Zeit);max. 10 s (Boot-Zeit)
- Eingangsstrombereich "0"-Signal: < 0,2 mA
- Max. zulässiger Gesamtleitungswiderstand: max. 12 kΩ
- Ohmsche Last: min. 180 Ω (Grenzdauerstrom beachten)
- Kurzschlussschutz: Ja (Selbstbegrenzung bei 1,1 A)
- Entladeschaltung: Nein
- Reaktionszeit: siehe Anwenderhandbuch
- Schnittstellen: Tragschienen-TBUS für Anschluss an das Master-Modul, im Lieferumfang nicht enthalten
- Digital: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8: Digital: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8
- Max. induktive Last: max. 2,4 mH
- Nennausgangsspannungsbereich: 18 V DC ... 27,6 V DC (US - 1,2 V)
- Ausgangsspannung im ausgeschalteten Zustand: max. 0,1 V
- Testimpulse: ≤ 220 µs (Testpulsbreite);Testpulsrate = 8 x tZyklus [ms]
- Takt: T1, T2, T3, T4: Takt: T1, T2, T3, T4
- Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 2-kanaliger Beschaltung: Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 2-kanaliger Beschaltung
- Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 1-kanaliger Beschaltung: Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 1-kanaliger Beschaltung
- Digital: Reset-Eingänge (FBK1, FBK2): Digital: Reset-Eingänge (FBK1, FBK2)
- Digital: O1A, O1B, O2A, O2B: Digital: O1A, O1B, O2A, O2B
- Melden: MO1, MO2: Melden: MO1, MO2
- Digital: Enable-Eingänge (EN1, EN2): Digital: Enable-Eingänge (EN1, EN2)
- Kategória výrobku
Bezpečnostný modul
- Maximálny počet vstupov
12
- Počet výstupov (max.)
10
- Prevádzkové napätie
24 V/DC
- V
107.74 mm
- Dĺžka
113.6 mm
- Šírka
22.61 mm
IP20
- Rozmer.
(d x š x v) 113.6 x 22.61 x 107.74 mm
- Pripojenie
Push-in pripojenie
- Číslo výrobcu
1104972
- Typ
PSR-M-B1-SDI8-SDO2-DO2-PI
- Spôsob montáže
Tragschienenmontage
- Hĺbka
113.6 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3563987 Phoenix Contact PSR-M-B1-SDI8-SDO2-DO2-PI 1104972 Bezpečnostný modul 24 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3563987 Phoenix Contact PSR-M-B1-SDI8-SDO2-DO2-PI 1104972 Bezpečnostný modul 24 V/DC
Popis
Konfigurierbares Sicherheitsmodul (Basismodul), 8 sichere Eingänge, 2 sichere Ausgänge, 2 Reset-Eingänge, 2 Meldeausgänge, 4 Taktausgänge, erweiterbar über TBUS, bis SIL 3, Kat. 4/PL e, steckbare Push-in-Klemme, TBUS-Verbinder liegt nicht bei
