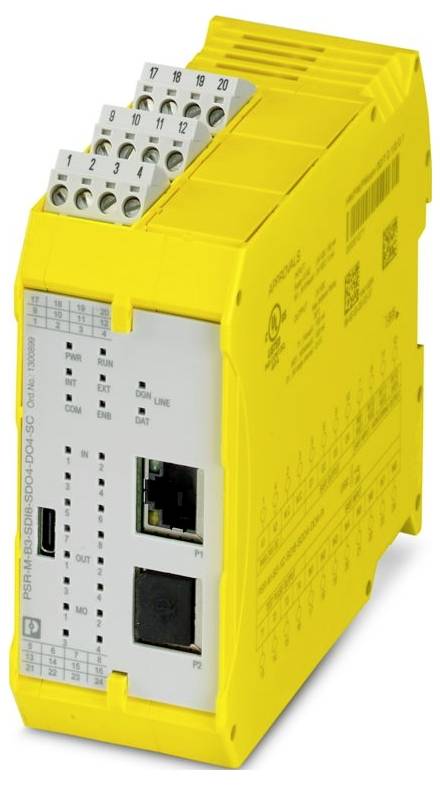

Phoenix Contact PSR-M-B3-SDI8-SDO4-DO4-SC 1300899 Bezpečnostný modul 24 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Celkom (815,00 € / kus)
815,00 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Typ pripojenia: USB typu C
- Závit skrutky: M3
- Uťahovací moment: 0,5 Nm ... 0,6 Nm
- Prierez flexibilného vodiča: 0,2 mm² ... 2,5 mm²
- Prierez pevného vodiča: 0,2 mm² ... 2,5 mm²
- Prierez vodiča AWG: 24 ... 12
- Šírka: 45,2 mm
- výška 107,74 mm
- Hĺbka: 113,6 mm
- Materiál puzdra: Nevystužený polyamid PA
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -20 °C ... 55 °C (pozor na zníženie výkonu)
- Teplota okolia (skladovanie/preprava): -30 °C ... 85 °C
- Poznámka: cez konektor zbernice montážnej lišty PSR-TBUS
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: II
- Stupeň znečistenia: 2
- Vibrácie (prevádzka): 10 Hz ... 150 Hz, amplitúda 0,15 mm, 2 g
- Dĺžka odizolovania: 7 mm
- Montážna poloha: vertikálna alebo horizontálna
- Maximálna strata výkonu za nominálnych podmienok: 9,85 W (pri maximálnom povolenom zaťažení)
- Trieda ochrany: III
- Komunikačný protokol: PROFINET; EtherCAT®; EtherNet/IP™; Modbus TCP
- CE: CE
- Technika pripojenia: Technika pripojenia
- Dĺžka kábla: max. 100 m (na zásuvku)
- Spotreba prúdu: typicky 12 mA (typicky v USA); max. 12 mA (pri riadiacom napätí 28,8 V DC)
- Menovité výstupné napätie: 24 V DC (napájané cez A1)
- Pripojenie vodiča: Pripojenie vodiča
- Spínacia frekvencia: max. 1/4 x t cyklu [Hz]
- Montážny návod: Dbajte na zníženie výkonu
- Prevádzková nadmorská výška: ≤ 2000 m (nad morom)
- Maximálna povolená vlhkosť (prevádzka): 95 % (bez kondenzácie)
- Náraz: 10 g pre Δt = 16 ms (kontinuálny náraz, 1000 nárazov na priestorový smer)
- Napätie: 24 V DC (cez A1)
- Ochranné obvody: Ochrana proti prepólovaniu sériového zapojenia; detekcia prepätia | áno, pri 33 V DC
- Indikátor stavu: 1 x LED (zelená), 1 x LED (oranžová), 1 x LED (modrá); 4 x LED (zelená, žltá, červená); 12 x LED (žltá); 2 x LED (zelená, červená)
- Rozsah výstupného napätia: 18,2 V DC ... 27,8 V jednosmerného prúdu (USA – 1 V)
- Označenie: A1/A2
- Použitie: Núdzové zastavenie; svetelná clona; bezpečnostné dvere; bezpečné vypnutie
- Dodávka: Dodávka
- Farba (kryt): žltá (RAL 1018)
- Nábehový prúd: max. 600 mA (Δt< 25 ms)
- Popis výstupu: nesúvisiaci s bezpečnosťou, konfigurovateľný (ako alarmový výstup alebo resetovací vstup)
- Maximálny zapínací prúd: 1,1 A (Δt = 3 s pri Us)
- Indikátor prevádzkového napätia: 1 x LED (zelená)
- Maximálny trvalý prúd: 100 mA (na kanál); 400 mA (celkový prúd všetkých výstupov)
- Zvodový prúd: max. 4,5 mA (v nízkom stave)
- Menovité napájacie napätie riadiaceho obvodu US: 24 V DC -20 % / +20 % (externe zabezpečené poistkou, typicky 4 A)
- Menovitý prúd riadiaceho zdroja IS: 120 mA (typicky neaktívny so všetkými výstupmi); 100 mA (bez sieťovej komunikácie); 185 mA (prúdové špičky každých 1,55 s so sieťovou komunikáciou)
- Údaje súvisiace s bezpečnosťou: Údaje súvisiace s bezpečnosťou
- Počet portov: 1
- Časy: Časy
- Menovitý prevádzkový režim: 100 % ED
- Menovité impulzné výdržné napätie / izolácia: Pozri technický list, kapitola „Koordinácia izolácie“.
- Čas filtra: 250 ms (frekvencia testovacích impulzov)> 1 s)
- Počet výstupov: 4 (digitálne, PNP)
- Bezpečnostné údaje: EN ISO 13849: Bezpečnostné údaje: EN ISO 13849
- Úroveň výkonu (PL): e (2-kanálová konfigurácia); d (1-kanálová konfigurácia)
- Úroveň integrity bezpečnosti (SIL): 3 (2-kanálová konfigurácia); 2 (1-kanálová konfigurácia)
- Bezpečnostné údaje: EN IEC 62061: Bezpečnostné údaje: EN IEC 62061
- Minimálny stupeň krytia pre miesto inštalácie: IP54
- Maximálna povolená vlhkosť (skladovanie/preprava): 95 % (bez kondenzácie)
- Prenosová rýchlosť: 100 Mbit/s (plný duplex)
- Popis vstupu: konfigurovateľný (ako signálový výstup alebo resetovací vstup); IEC 61131-2 typ 2
- Počet vchodov: 4
- Indikátor chyby: 2 x LED (červená)
- Rozsah vstupného napätia signálu "0": 0 V DC ... 5 V DC (pre bezpečné vypnutie)
- Rozsah vstupného napätia signálu "1": 11 V DC ... 28,8 V jednosmerného prúdu
- Maximálna kapacitná záťaž: max. 470 nF
- pripojiteľné: áno
- Ovládanie: 1- a 2-kanálové
- Spotreba energie v USA: typicky 2,88 W (výstupy neaktívne)
- Kategória zastávky: 0
- Čas reštartu: min. 5 s (čas spustenia); max. 10 s (čas plavby)
- Rozsah vstupného prúdu signál „0“:< 2 mA
- Maximálny povolený celkový odpor vedenia: 1 kΩ (vstupný a resetovací obvod pre US)
- Ochrana proti skratu: Áno (samostatne obmedzujúca pri 1,1 A)
- Vybíjací obvod: Nie
- Doba odozvy: pozri používateľskú príručku
- Rozhrania: DIN lišta TBUS pre pripojenie k hlavnému modulu, nie je súčasťou dodávky
- Poistka: typická 4 A (A1)
- Digitálny: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8: Digitálny: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8
- Digitálne: Vstupy resetovania (FBK): Digitálne: Vstupy resetovania (FBK)
- Digitálne: O1, O2, O3, O4: Digitálne: O1, O2, O3, O4
- Max. indukčná záťaž: max. 2,4 mH
- Rozsah menovitého výstupného napätia: 18,6 V DC ... 28,2 V DC (vrátane všetkých tolerancií, vrátane zvlnenia US - 0,7 V)
- Výstupné napätie vo vypnutom stave: max. 0,1 V
- Testovacie impulzy: ≤ 200 µs (šírka testovacieho impulzu); Frekvencia testovacieho impulzu = 8 x t-cyklus [ms]; Jasné testovacie impulzy/vysoké testovacie impulzy nie sú povolené.
- Hlásenie: MO1, MO2, MO3, MO4: Hlásenie: MO1, MO2, MO3, MO4
- Tyč: T1, T2, T3, T4: Tyč: T1, T2, T3, T4
- Dáta: Servisné rozhranie: Dáta: Servisné rozhranie
- Maximálna dĺžka kábla: 3 m
- Dáta: Lokálna zbernica: Dáta: Lokálna zbernica
- Bezpečnostné údaje: IEC 61508 - Vysoké požiadavky na 2-kanálovú konfiguráciu: Bezpečnostné údaje: IEC 61508 - Vysoké požiadavky na 2-kanálovú konfiguráciu
- Bezpečnostné údaje: IEC 61508 - Vysoké požiadavky na jednokanálovú konfiguráciu: Bezpečnostné údaje: IEC 61508 - Vysoké požiadavky na jednokanálovú konfiguráciu
- Dáta: Sieťové rozhranie: Dáta: Sieťové rozhranie
- Kategória výrobku
Bezpečnostný modul
- Rozhranie
USB-C
RJ45
- Počet digitálnych vstupov max.
12
- Maximálny počet vstupov
12
- Počet výstupov (max.)
12
- Prevádzkové napätie
24 V/DC
- V
107.74 mm
- Dĺžka
113.6 mm
- Šírka
45.2 mm
IP20
- Rozmer.
(d x š x v) 113.6 x 45.2 x 107.74 mm
- Pripojenie
skrutkové pripojenie
- Číslo výrobcu
1300899
- Typ
PSR-M-B3-SDI8-SDO4-DO4-SC
- Spôsob montáže
montážne lišty
- Max. okolitá teplota
55 °C
- Min. okolitá teplota
-20 °C
- Hĺbka
113.6 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3582776 Phoenix Contact PSR-M-B3-SDI8-SDO4-DO4-SC 1300899 Bezpečnostný modul 24 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3582776 Phoenix Contact PSR-M-B3-SDI8-SDO4-DO4-SC 1300899 Bezpečnostný modul 24 V/DC
Popis
Konfigurovateľný bezpečnostný modul (základný modul), 8 SDI, 4 SDO, 4 resetovacie vstupy alebo 4 alarmové výstupy, 4 hodinové výstupy, rozšíriteľný cez TBUS, až do SIL 3, kat. 4/PL e, zásuvné skrutkové svorky, konektor TBUS nie je súčasťou balenia, integrovaná funkcia brány
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
