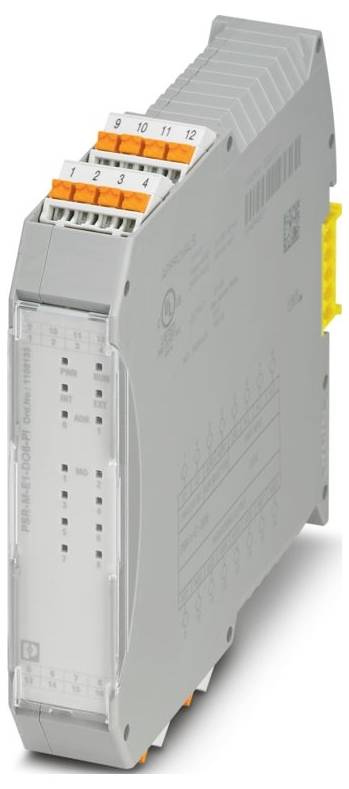

Phoenix Contact PSR-M-E1-DO8-PI 1105133 Rozširujúci modul 24 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (256,10 € / kus)
256,10 €
bez DPH.
Doprava zadarmo
Technické parametre
- Typ pripojenia: Zásuvné pripojenie
- Prierez flexibilného vodiča: 0,2 mm² ... 2,5 mm²
- Prierez pevného vodiča: 0,2 mm² ... 2,5 mm²
- Prierez vodiča AWG: 24 ... 14
- Šírka: 22,61 mm
- výška 107,74 mm
- Hĺbka: 113,6 mm
- Materiál puzdra: Nevystužený polyamid PA
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -10 °C ... 55 °C (pozor na zníženie výkonu)
- Teplota okolia (skladovanie/preprava): -20 °C ... 85 °C
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: II
- Stupeň znečistenia: 2
- Vibrácie (prevádzka): 10 Hz ... 150 Hz, 2 g
- Dĺžka odizolovania: 10 mm
- Montážna poloha: vertikálna alebo horizontálna
- Maximálna strata výkonu za nominálnych podmienok: 1,82 W (pri maximálnom povolenom zaťažení)
- Trieda ochrany: III (EN 50178)
- Technika pripojenia: Technika pripojenia
- Poznámka k použitiu: Len na priemyselné použitie
- Dĺžka kábla: max. 100 m (na zásuvku)
- Pripojenie vodiča: Pripojenie vodiča
- Spínacia frekvencia: max. 1/4 x t cyklu [Hz]
- Montážny návod: Dbajte na zníženie výkonu
- Prevádzková nadmorská výška: ≤ 2000 m (nad morom)
- Maximálna povolená vlhkosť (prevádzka): 95 % (bez kondenzácie)
- Náraz: 10 g pre Δt = 16 ms (kontinuálny náraz, 1000 nárazov na priestorový smer)
- Napätie: 24 V DC (nad 24 V)
- Ochranný obvod: supresorová dióda
- Indikátor stavu: 1 x LED (zelená), 2 x LED (oranžová); 8 x LED (žltá)
- Rozsah výstupného napätia: 18,2 V DC ... 27,8 V jednosmerného prúdu (USA – 1 V)
- Označenie: 24V/A2
- Použitie: Rozširujúci modul
- Dodávka: Dodávka
- Farba (kryt): žltá (RAL 1018)
- Nábehový prúd: 2 A (Δt = 1 ms pri Us)
- Popis výstupu: PNP, IEC 61131-2 Typ 0,1; nie je bezpečnostne orientovaný; referenčná zem A2
- Maximálny zapínací prúd: 1,1 A (Δt = 3 s pri Us)
- Indikátor prevádzkového napätia: 1 x LED (zelená)
- Trvalý prúdový limit: 100 mA (na kanál); 400 mA (celkový prúd všetkých digitálnych signálových výstupov)
- Zvodový prúd: max. 100 µA
- Menovité napájacie napätie riadiaceho obvodu US: 24 V DC -20 % / +20 % (externe zabezpečené poistkou, typicky 4 A)
- Menovitý prúd riadiaceho zdroja IS: typicky 20 mA (výstupy aktívne, bez záťaže)
- Časy: Časy
- Menovitý prevádzkový režim: 100 % ED
- Menovité impulzné výdržné napätie / izolácia: Základná izolácia 4 kV medzi všetkými prúdovými cestami a krytom
- Čas filtra: typicky 1 ms (počas poklesov napätia)
- Počet východov: 8
- Minimálny stupeň krytia pre miesto inštalácie: IP54
- Maximálna povolená vlhkosť (skladovanie/preprava): 95 % (bez kondenzácie)
- Indikátor chyby: 2 x LED (červená)
- pripojiteľné: áno
- Spotreba energie v USA: typicky 0,48 W
- Čas reštartu: min. 5 s (čas spustenia); max. 10 s (čas spustenia)
- Odporová záťaž: min. 180 Ω (dodržujte maximálny trvalý prúd)
- Ochrana proti skratu: Áno (samostatne obmedzujúca pri 1,1 A)
- Vybíjací obvod: Nie
- Doba odozvy: pozri používateľskú príručku
- Rozhrania: DIN lišta TBUS pre pripojenie k hlavnému modulu, súčasťou balenia
- Výstupné napätie vo vypnutom stave: max. 0,1 V
- Hlásenie: MO1, MO2, MO3, MO4, MO5, MO6, MO7, MO8: Hlásenie: MO1, MO2, MO3, MO4, MO5, MO6, MO7, MO8
- Kategória výrobku
Rozširujúci modul
- Počet výstupov (max.)
8
- Prevádzkové napätie
24 V/DC
- V
107.74 mm
- Dĺžka
113.6 mm
- Šírka
22.61 mm
IP20
- Rozmer.
(d x š x v) 113.6 x 22.61 x 107.74 mm
- Pripojenie
Push-in pripojenie
- Číslo výrobcu
1105133
- Typ
PSR-M-E1-DO8-PI
- Spôsob montáže
montážne lišty
- Hĺbka
113.6 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3564009 Phoenix Contact PSR-M-E1-DO8-PI 1105133 Rozširujúci modul 24 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3564009 Phoenix Contact PSR-M-E1-DO8-PI 1105133 Rozširujúci modul 24 V/DC
Popis
Rozširujúci modul s 8 signálovými výstupmi, rozhranie TBUS, zásuvná svorkovnica, konektor TBUS je súčasťou balenia
