Phoenix Contact PSR-M-E2-DO16-SC 1105134 Rozširujúci modul 24 V/DC

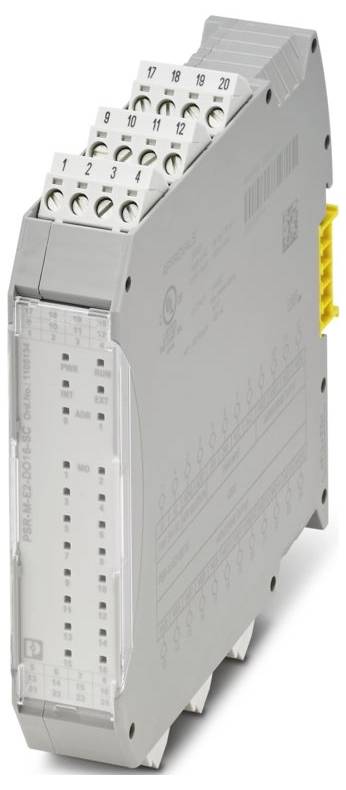

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Ut 20. 10.

Počet

Celkom (300,00 € / kus)

300,00 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Anschlussart: Schraubanschluss
Schraubengewinde: M3
Anzugsdrehmoment: 0,5 Nm ... 0,6 Nm
Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 24 ... 12
Breite: 22,61 mm
výška 112,58 mm
Tiefe: 113,6 mm
Material Gehäuse: Polyamid PA unverstärkt
Umgebungsbedingungen: Umgebungsbedingungen
Ochranný druh IP20
Umgebungstemperatur (Betrieb): -10 °C ... 55 °C (Derating beachten)
Umgebungstemperatur (Lagerung/Transport): -20 °C ... 85 °C
Montageart: Tragschienenmontage
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: II
Verschmutzungsgrad: 2
Vibration (Betrieb): 10 Hz ... 150 Hz, 2g
Abisolierlänge: 7 mm
Einbaulage: vertikal oder horizontal
Maximale Verlustleistung bei Nennbedingung: 3,5 W (bei max. zulässiger Belastung)
Schutzklasse: III (EN 50178)
Anschlusstechnik: Anschlusstechnik
Hinweis zur Anwendung: Nur für den industriellen Einsatz
Leitungslänge: max. 100 m (je Ausgang)
Leiteranschluss: Leiteranschluss
Schaltfrequenz: max. 1/4 x tZyklus [Hz]
Montagehinweis: Derating beachten
Einsatzhöhe: ≤ 2000 m (über NN)
Max. zul. Luftfeuchtigkeit (Betrieb): 95 % (keine Betauung)
Schock: 10g für Δt = 16 ms (Dauerschock, 1000 Schocks je Raumrichtung)
Spannung: 24 V DC (über 24V)
Schutzbeschaltung: Suppressordiode
Statusanzeige: 1 x LED (grün), 2 x LED (orange);16 x LED (gelb)
Ausgangsspannungsbereich: 18,2 V DC ... 27,8 V DC (US - 1 V)
Benennung: 24V/A2
Anwendung: Erweiterungsmodul
Versorgung: Versorgung
Farbe (Gehäuse): gelb (RAL 1018)
Einschaltstrom: 10 A (jeweils an Klemmpunkt 5 bzw. 6, Δt = 1 ms bei Us)
Beschreibung des Ausgangs: PNP, IEC 61131-2 Typ 0,1;nicht sicherheitsgerichtet;Referenzmasse A2
Einschaltstrom maximal: 1,1 A (Δt = 3 s bei Us)
Betriebsspannungsanzeige: 1 x LED (grün)
Grenzdauerstrom: 100 mA (je Kanal);1,6 A (Summenstrom aller digitalen Meldeausgänge)
Leckstrom: max. 100 µA
Bemessungssteuerstromkreisspeisespannung US: 24 V DC -20 % / +20 % (extern absichern, typisch 5 A)
Bemessungssteuerspeisestrom IS: typ. 20 mA (Ausgänge aktiv, ohne Last)
Zeiten: Zeiten
Nennbetriebsart: 100 % ED
Bemessungsstoßspannung / Isolierung: Basisisolierung 4 kV zwischen allen Strompfaden und Gehäuse
Filterzeit: typ. 1 ms (bei Spannungseinbrüchen)
Anzahl der Ausgänge: 16
Schutzart Einbauort minimal: IP54
Max. zul. Luftfeuchtigkeit (Lagerung/Transport): 95 % (keine Betauung)
Fehleranzeige: 2 x LED (rot)
steckbar: ja
Leistungsaufnahme an US: typ. 0,72 W
Wiederanlaufzeit: min. 5 s (Boot-Zeit);max. 10 s (Boot-Zeit)
Ohmsche Last: min. 180 Ω (Grenzdauerstrom beachten)
Kurzschlussschutz: Ja (Selbstbegrenzung bei 1,1 A)
Entladeschaltung: Nein
Reaktionszeit: siehe Anwenderhandbuch
Schnittstellen: Tragschienen-TBUS für Anschluss an das Mastermodul, im Lieferumfang enthalten
Ausgangsspannung im ausgeschalteten Zustand: max. 0,1 V
Melden: MO1 ... MO16: Melden: MO1 ... MO16
